平法的识图培训课件

平法的识图培训课件

平法识图误差分析及防范措施
01
图纸精度要求高
平法识图要求图纸的精度非常高，任何微小的误差都可能导致施工出
现重大问题，因此需要采用高精度的绘图软件进行绘制和校核。
02
梁柱节点处理不当
梁柱节点是平法识图中的重点和难点之一，如果梁柱节点的处理不当
，会导致节点处出现裂缝、位移等问题。
03
施工操作影响
施工过程中的操作也会对平法识图的精度造成一定影响，如模板安装
平法的要点
平法主要根据建筑结构在不同角度的投影，将结构分解成不 同构件，并采用特定的图示符号和标注方式来表示各个构件 的形状、大小、相互关系和构造特点。
平法表达方式及特点
平法表达方式
平法通常采用正投影的方法，将建筑结构在多个投影面上进行表达。这些投 影面包括正立面、侧立面、水平面和剖面等。
平法特点
对比传统施工图与平法施工 …
通过对比传统施工图和平法施工图的表 示方法和构造要求，深入理解两者的异 同和优缺点。
探讨平法识图在实际施工中 …
结合具体工程的实际施工过程，探讨平 法识图在施工中的具体应用方法和技巧 ，提高施工效率和质量。
05
平法识图的常见问题及处理 方法
平法识图常见问题及难点
图纸识别困难
平法识图要求对建筑结构图纸进行准确识别，包括梁、板、柱、墙等结构形式，有时会遇 到较为复杂的结构形式，增加识别难度。
钢筋构造与标注问题
平法识图中的钢筋构造和标注方法较为繁琐，容易出现标注不清晰、错误等情况，影响施 工质量和进度。
施工质量控制问题
平法识图是施工质量控制的基础，但有时图纸上的构造和实际施工中的情况存在差异，导 致施工质量难以达到预期要求。
不当、混凝土浇筑不规范等。

结构施工图识读(平法)(教学用)课件

结构施工图识读(平法)(教学用)课件
结构施工图识读(平法)(教学用)
平法图集的种类
• 03G101-1（柱墙梁平法节点构造） • 03G101-2（现浇楼梯平法节点构造） • 04G101-3（筏型基础和基础梁平法构造） • 04G101-4（现浇楼面与屋面板平法构造） • 06G101-6 （独立基础条形基础桩基承台） • 08G101-5 （箱型基础和地下室结构） • 06G901-1 （混凝土结构施工钢筋排布规则与构造详图（现浇
9.5 平面整体表示法制图规则
平面整体表达方式 是把结构构件的尺寸和配筋等，按照平面
整体表示方法制图规则，整体直接表达在各类 构件的结构平面布置图上，再与标准构造详图 相配合，构成一套新型完整的结构设计。
结构施工图识读(平法)(教学用)
平法的优点 • 通过平面布置图把所有构件整体地一次表达清楚，
使结构设计方便、表达准确、全面，可以提高效 率；使施工看图、记忆、查找方便，利于编制预、 决算。
板
✓ 长度=净跨+伸进长度*2+弯勾6.25d *2
结构施工图识读(平法)(教学用)
板受力筋计算
➢板底钢筋的支座－伸进长度
板
✓ 伸进长度＝max(支座宽
/2,5d)
✓ 伸进长度＝max(支座宽/2,5d)
（04G101-4P25）
✓ 伸进长度＝max(支结座构施宽工图/识2读,(平5法d)()教✓学用伸) 进长度＝max(板厚,120)
板负筋计算
➢端支座负筋的分布筋根数计算
板
✓ 方式一：分布筋根数＝负筋板内净长÷分布筋间距 ✓ 方式二：分布筋根数＝负筋板内净长÷分布筋间距＋1
结构施工图识读(平法)(教学用)
板负筋计算
➢中间支座负筋长度计算

《平法识图》PPT课件共27页

《平法识图》PPT课件共27页
7 结构施工图
2020/4/18
15
7 结构施工图Leabharlann 2020/4/1816
➢梁编号。 次梁？
➢截面尺寸b×h。加腋梁用b×h ＹLt×ht表示 ； 悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔 根部与端部的高度值 。
➢箍筋。加密区与非加密区的间距用斜线“/ ”分开 。 ➢上部通长筋或架立筋。 ➢构造筋或受扭7钢结构筋施工。图
19
练习：
200 200 3600
5800
7 结构施工图
梁平法表示图
C25砼，3级抗震
3600
2800
2020/4/18
20
问题： 1.跨中上部原位标注与同时标注左右支座有何不同? 2.附加箍筋和吊筋如何表达？吊筋尺寸的计算？
7 结构施工图
2020/4/18
21
2.2 平法施工图
2.2.5 板平法施工图
2020/4/18
17
➢梁上部或下部纵向钢筋多于一排时。 ➢梁中间支座两边的上部纵筋：对称原则。 ➢当梁的上、下部纵筋均为通长筋时。 ➢当梁的下部纵筋不全伸入支座时。
仅限于梁下部纵筋的上排钢筋？ 在何处截断？ ➢梁顶面标高高差。
7 结构施工图
2020/4/18
18
两排支座负筋
7 结构施工图
2020/4/18
7 结构施工图
2020/4/18
12
7 结构施工图
2020/4/18
13
2.2 平法施工图
7 结构施工图
2020/4/18
14
2. 平面注写方式 平面注写包括集中标注与原位标注 。 集中标注表达梁的通用数值，原位标注表达梁的
特殊数值。当集中标注的某项数值不适用于梁的某部 位时，则该项数值原位标注。施工时，原位标注取值 优先。

平法识图-PPT课件

平法识图-PPT课件
第四章 平法识图
2019/10/15
工程估价
主讲：毛 亮
1

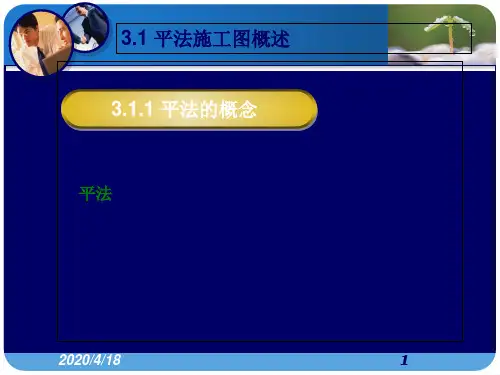

3.1 平法施工图概述
3.1.1 平法的概念
建筑结构施工图平面整体设计（表达）方法，简 称平法，是对我国目前混凝土结构施工图的设计表示 方法的重大变革。平法的表达形式，就是把结构构件 的尺寸和配筋等，按照平面整体表示方法制图规则， 整体直接地表达在各类构件的结构平面布置图上，再 与标准构造详图7 结相构配施工合图 。
特殊数值。当集中标注的某项数值不适用于梁的某部 位时，则该项数值原位标注。施工时，原位标注取值 优先。
7 结构施工图
2019/10/15
16
7 结构施工图
2019/10/15
17
梁编号。 次梁？
截面尺寸b×h。加腋梁用b×hห้องสมุดไป่ตู้ＹLt×ht表示 ； 悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔 根部与端部的高度值 。
箍筋。加密区与非加密区的间距用斜线“/ ”分开 。 上部通长筋或架立筋。 构造筋或受扭7钢结构筋施工。图
2019/10/15
18
梁上部或下部纵向钢筋多于一排时。 梁中间支座两边的上部纵筋：对称原则。 当梁的上、下部纵筋均为通长筋时。 当梁的下部纵筋不全伸入支座时。
仅限于梁下部纵筋的上排钢筋？ 在何处截断？ 梁顶面标高高差。
9
3.2 柱平法施工图
2. 截面注写方式
在分标准层绘制的柱平面布置图的柱截面上，分 别在不同编号的柱中各选一截面，在其原位上以一定 比例放大绘制柱截面配筋图，注写柱编号、截面尺寸
b×h、角筋或全部纵筋、箍筋的级别、直径及加密区
与非加密区的间距。同时，在柱截面配筋图上尚应标 注柱截面与轴线7 结关构系施工。图

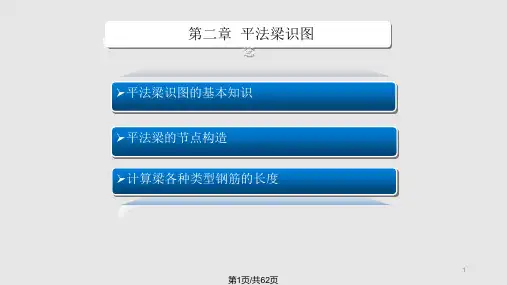

平法梁识图PPT课件

平法梁识图PPT课件

2.梁下部纵筋
(3)当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的 数量写在括号内。
32
第32页/共62页
2.梁下部纵筋
(4)当梁的集中标注中已分别标注了梁上部和下部均为通 长的
纵筋值时，则不需再在梁下部重复作原位标注。
(5)当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座 下部
以Y打头标注在括号内。当梁设置水平加腋时，水平 加腋
框架梁上部纵筋2框架梁端支座负筋长度第一排负筋长度框架梁端支座负筋长度第一排负筋长度13净跨长左或右支座锚固长度第二排负筋长度支座锚固长度第二排负筋长度14净跨长左或右支座锚固长度3框架梁中间支座负筋长度第一排负筋长度框架梁中间支座负筋长度第一排负筋长度13净跨长2支座宽第二排负筋长度支座宽第二排负筋长度14净跨长2支座宽注
筋的
51
第51页/共62页
2.框架梁下部纵筋
(1)框架梁下部纵筋在端支座的锚固
A.当柱宽hc-保护层厚度≥laE时，满足直锚条件，锚固长 度等于
max(laE，0.5hc+5d) B.当柱宽hc-保护层厚度＜laE时，弯锚，锚固长度等于 hc-保护
层厚度+15d
(2)框架梁下部纵筋在中间支座的锚固
图中统一取为0. lni(lni为本跨梁的净跨值)。
43
第43页/共62页
截面注写方式
44
第44页/共62页
截面注写方式
定 义： 截面标注方式是指在分标准层绘制的梁平
面布置 图上，分别在不同编号的梁中各选择一根
梁用剖 面号引出配筋图，并在配筋图上用标注截
面尺寸 和配筋具体数值的方式来表达梁平法施工图。
(3)当加密区与非加密区的箍筋肢数相同时，则将肢数标注一 次，

结构施工图识读与平法基础知识 ppt课件

结构施工图识读与平法基础知识 ppt课件

ppt课件
9
❖ 4．纸中的文字说明是施工图的重要组成部分，应 认真仔细逐条阅读，并与图样对照看，便于完整理 解图纸。
❖ 5．结施应与建施结合起来看图。一般先看建施图， 通过阅读设计说明、总平面图、建筑平立剖面图， 了解建筑体型、使用功能，内部房间的布置、层数 与层高、柱墙布置、门窗尺寸、楼梯位置、内外装 修、材料构造及施工要求等基本情况，然后再看结 施图。在阅读结施图时应同时对照相应的建施图， 只有把两者结合起来看，才能全面理解结构施工图， 并发现存在的矛盾和问题。
L
XX
(X X)、 (X X A)或(X X B)
XL
XX
JZL
XX
(X X)、 (X X A)或(X X B)
ppt课件
35
屋面框架梁 （两端为柱）
WKL
非框架梁 （两端为梁）
L
ppt课件
楼面框架梁 （两端为柱）
KL
36
框架柱不落地 柱的力传递到
下方的梁
框架柱不落地
框支梁 柱的力传递到 下方的梁
识图练习：
1：该基础形式为（ ）， 基础直径为（ ）mm。
ppt课件
2：纵向钢筋有（ ）根， 钢筋直径为（ ） 3：水平焊箍每间距 （ ）mm设置一根。 4：桩基础箍筋直径及间距 （ ）。 5：护壁竖向钢筋直径及 间距（ ）。
26
二 梁平面布置图及详图
1、梁的表达方法
详图法，平面整体表示法（简称平法）
ppt课件
33
————————————
KL-1(3) 300×600 — 梁编号（跨数）截面宽×高。
φ8@100/200(2) — 箍筋直径、加密区间距/非加密
区间距（箍筋肢数）。

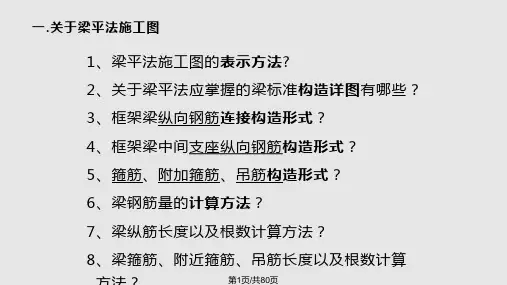

平法梁识图PPT课件

平法梁识图PPT课件
第15页/共80页
4.原位标注的内容
1）梁支座上部纵筋
2）梁下部纵筋 3）附加箍筋或吊筋
4）修正集中标注内容中不适用于本 跨的内容等
第16页/共80页
1）梁支座上部纵筋 • 多排钢筋，用“/”将各排纵筋自上而下
分开。 • 两种直径，用“＋”将两种直径的纵筋相
连，并将角筋注写在前面。 • 对称或不对称标注
数时，即同排中既有通长钢筋又有架立 钢筋时,需补充设置架立筋， • 采用“通长筋＋（架立筋）”方式表达， 角部纵筋写在加号的前面，架立筋写在 加号后面的括号内。当全部采用架立筋 时，则将其全部写入括号内。 • 采用“；”将上部钢筋与下部钢筋隔开。
第11页/共80页
5）梁侧面纵向构造钢筋或受扭钢筋 • 条件：梁腹板高度hw≥450mm时，须配置纵向构造钢筋或受扭钢筋。 • 表示方法：梁侧面构造钢筋G打头，受扭钢筋N打头；连续注写设置在梁两个侧面的总配筋值，且对称 配置。
第28页/共80页
上 部 贯 通 筋 （ 书 P. 4 9 , 5 0 ）
计算公式: ＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长
度 =梁的净长+锚固＋搭接长度
✓ 左、右支座锚固长度的取值判断：
当 直锚长度>laE 时，不需弯锚，取锚固长度 = Max（LaE，0.5hc＋5d)
当 直锚长度≤ LaE，弯锚， 锚固长度= Max{０.4 LaE, ld} + 15d
• 当梁为变截面悬挑梁时，用斜线分隔根部 与端部的高度值，注写方式为b×h1/h2， 其中h1为梁根部较大高度值，h2为梁端部 较小高度值。
第8页/共80页
3）梁箍筋
• 梁箍筋注写包含：箍筋级别、直径、加 密区与非加密区箍筋间距，肢数 。

结构施工图平法制图与识图PPT课件

结构施工图平法制图与识图PPT课件
伸长度值。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
29
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
讲师：XXXXXX XX年XX月XX日
例如：8@100（4）表示箍筋为1级钢筋，直径是8mm，4肢箍。 8@100/150（4）加密区间距为100，非加密区为150
4）梁上纵筋：梁上部筋的表示应将架力筋写入括号内如： 222+（4 12） 见（a）；上下部配筋相同时用“；”分隔，如：3 22；3 20见（b）
5）梁顶面标高高差
相对于楼层结构标高的高差值，写入括号内。本项为选 注内容，有高差时注写。梁高于所在楼面时为正值，反之 为负值。
被导完成（标准图集)
1、各构件的钢筋搭接长度及常规构造； 2、抗震结构的梁柱箍筋加密范围； 3、梁的上部受力筋与净跨成确定比值的长度等。
平法优点：避免大量重复工作，节省制图和读图时间。
制图规则
平法制图规则
1、本制图规则暂时只适用于各种现浇钢筋混凝土构件的基础、梁、板、楼梯 等构件的结构施工图平法设计。
2、平法施工图有构件平面整体配筋图和标准构造详图两部分构成。 3、平面整体配筋图是按照各种构件的制图规则，在结构平面布置图上直
接表示各构件的尺寸、配筋和选用标准构造详图的图样。 4、平法的注写方式：平面注写方式、截面注写方式、列表注写方式3种。 5、平法绘制施工图时应将所有构件进行编号，编号中含有类型代号和序 号。
梁截面 注写方式
1、相同编号的梁选择 一根梁，先将“单 边截面号”画在该 梁上，再将截面配 筋详图画在本图或 其他图上。当梁顶 面的标高与楼层标 高不同时，应注明 高差。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

谢谢聆听！
非框架梁 端支座处上部钢筋构造
主讲人：
非框架梁端支座处上部钢筋构造 非框架梁上部纵向钢筋在端支座锚固时，分“设计按铰接”及“充分利 用钢筋的抗拉强度”两种情况，在设计文件中注明或由设计人员确定，施 工单位按设计要求施工。
非框架梁端支座处上部钢筋构造
1. 充分利用钢筋的抗拉强度时
“充分利用钢筋的抗拉强度时”指支座上部非贯通钢筋按计算配置， 承受支座负弯矩，此时该梁用Lg表示；支座上部非贯通钢筋伸至主梁外侧 纵筋内侧后向下弯折，直段长度≥0.6lab，弯折段长度15d。当伸入支座内长 度＞la时,可不弯折。
端支座上部非通长筋
主讲人：
端支座上部非通长筋
端支座上部非通长筋计算
端支座上部上排非通长筋长度=端支座锚固长度+净跨/3（ln/3）。
端支座上部非通长筋
端支座上部非通长筋计算
端支座上部下排非通长筋长度=端支座锚固长度+净跨/4（ln/4）。
端支座上部非通长筋
端支座上部非通长筋计算
【例2-19】计算附录图纸14页9轴线上KL4端支座上部非通长筋长度 B轴支座上部上排非通长筋120 675+6620/3=2887mm B轴支座上部下排非通长筋218 支座锚固长度=375+15×18=645mm 645+6620/4=2300mm
非框架梁端支座处上部钢筋构造
2. 设计按铰接时
“设计按铰接时”指理论上支座无负弯矩，实际上仍受到部分约束，因 此在支座区上部设置纵向构造钢筋；此时支座上部非贯通钢筋伸至主梁外 侧纵筋内侧后向下弯折，直段长度≥0.35lab，弯折段长度15d。当伸入支座 内长度≥la时，可直宽度较小时
当支座宽度较小时，支座宽度不满足平直段长度0.6lab或0.35lab的情况 当支座外侧有板时，可在外侧板内直锚， 当支座外侧设有挑板时，可在挑板中直锚或弯折锚固，如图所示，也可由 设计单位调整解决。
