1
2-4 列写图无源网络的微分方程式
2-5 设初始条件均为零，试用拉氏变换法求解下列微分方程式，并概略绘制x(t)曲线，指
出各方程式的模态。
2-9 若某系统在阶跃输入r(t)=1(t)时，零初始条件下的输出响应
，试求系统的传递函数和脉冲响应。
百度文库 - 让每个人平等地提升自我
2
2-12 求图所示有源网络的传递函数
2-17 已知控制系统结构图如图所示。试通过结构图等效变换求系统传递函数C(s)/R(s)。
百度文库 - 让每个人平等地提升自我
3
2-18 试简化图中的系统结构图，并求传递函数C(s)/R(s )和C(s)/N(s)。
百度文库 - 让每个人平等地提升自我
4
百度文库 - 让每个人平等地提升自我
5
2121
12132
121
2
1
12122121
3
1)1(111)1()()(GGHGGHGGGGHGGGGHGGGGHGGGsNsC

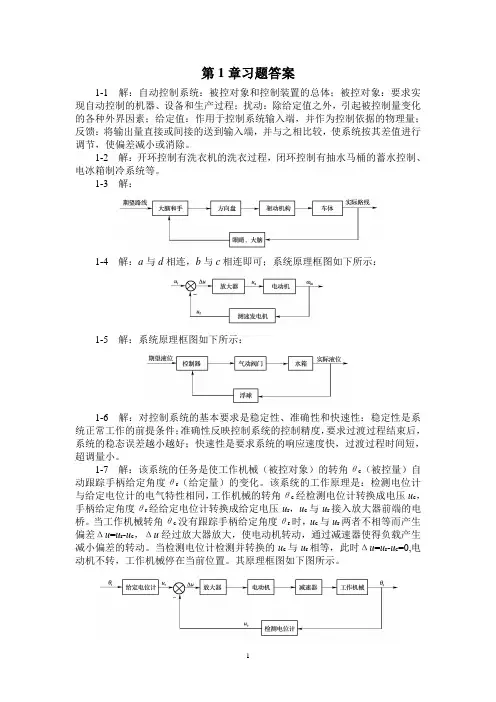

第1章习题答案1-1 解：自动控制系统：被控对象和控制装置的总体；被控对象：要求实现自动控制的机器、设备和生产过程；扰动：除给定值之外，引起被控制量变化的各种外界因素；给定值：作用于控制系统输入端，并作为控制依据的物理量；反馈：将输出量直接或间接的送到输入端，并与之相比较，使系统按其差值进行调节，使偏差减小或消除。
1-2 解：开环控制有洗衣机的洗衣过程，闭环控制有抽水马桶的蓄水控制、电冰箱制冷系统等。
1-3 解：1-4 解：a与d相连，b与c相连即可；系统原理框图如下所示：1-5 解：系统原理框图如下所示：1-6 解：对控制系统的基本要求是稳定性、准确性和快速性：稳定性是系统正常工作的前提条件；准确性反映控制系统的控制精度，要求过渡过程结束后，系统的稳态误差越小越好；快速性是要求系统的响应速度快，过渡过程时间短，超调量小。
1-7 解：该系统的任务是使工作机械（被控对象）的转角θc（被控量）自动跟踪手柄给定角度θr（给定量）的变化。
该系统的工作原理是：检测电位计与给定电位计的电气特性相同，工作机械的转角θc经检测电位计转换成电压u c，手柄给定角度θr经给定电位计转换成给定电压u r，u c与u r接入放大器前端的电桥。
当工作机械转角θc没有跟踪手柄给定角度θr时，u c与u r两者不相等而产生偏差Δu=u r-u c，Δu经过放大器放大，使电动机转动，通过减速器使得负载产生减小偏差的转动。
当检测电位计检测并转换的u c与u r相等，此时Δu=u r-u c=0,电动机不转，工作机械停在当前位置。
其原理框图如下图所示。
1-8 解：谷物湿度控制系统原理框图如下。
该系统的被控量是谷物湿度，给定量是希望的谷物湿度。
谷物加湿后的实时湿度经湿度检测后送到调节器，若与希望的湿度产生偏差，则通过调节器控制给水阀门的开大或关小，以减小两者的偏差。
谷物在入口端的湿度由前馈通道输入到调节器。
这样若入口处谷物湿度较大，则会使得偏差减小，从而减小阀门的开度；若谷物干燥，会增大偏差，从而加大阀门的开度。

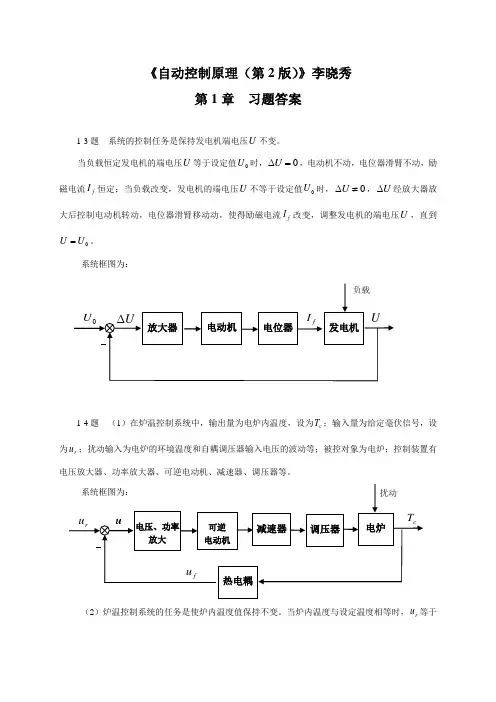

《自动控制原理（第2版）》李晓秀第1章 习题答案1-3题 系统的控制任务是保持发电机端电压U 不变。
当负载恒定发电机的端电压U 等于设定值0U 时，0U ∆=，电动机不动，电位器滑臂不动，励磁电流f I 恒定；当负载改变，发电机的端电压U 不等于设定值0U 时，0U ∆≠，U ∆经放大器放大后控制电动机转动，电位器滑臂移动动，使得励磁电流f I 改变，调整发电机的端电压U ，直到0U U =。
系统框图为：1-4题 （1）在炉温控制系统中，输出量为电炉内温度，设为c T ；输入量为给定毫伏信号，设为r u ；扰动输入为电炉的环境温度和自耦调压器输入电压的波动等；被控对象为电炉；控制装置有电压放大器、功率放大器、可逆电动机、减速器、调压器等。
（2）炉温控制系统的任务是使炉内温度值保持不变。
当炉内温度与设定温度相等时，r u 等于f u ，即0u =，可逆电动机电枢电压为0，电动机不转动，调压器滑臂不动，炉温温度不改变。
若实际温度小于给定温度，0r f u u u =->，经放大后控制可逆电动机转动使调压器滑臂上移，使加热器电压增大，调高炉温；若实际温度大于给定温度，0r f u u u =-<，经放大后控制可逆电动机转动使调压器滑臂下移，使加热器电压减小，降低炉温。
使得f u 和r u 之间的偏差减小甚至消除，实现了温度的自动控制。
1-5题 （1） 在水位控制系统中，输出量为水位高度H ；输入量为给定电压g u ；扰动输入为出水量等。
（2）当实际水位高度H 为设定高度时，与受浮球控制的电位器滑臂位置对应的f u 与给定电压g u 相等，电动机不转动，进水阀门维持不变。
若水位下降，电位器滑臂上移，f u 增大，偏差0g f u u u ∆=-<，经放大后控制电动机逆转调大进水阀门，加大进水量使水位升高；若水位升高降，电位器滑臂下移，f u 减小，偏差0g f u u u ∆=->，经放大后控制电动机正转调小进水阀门，减小进水量使水位下降，实现了水位的自动控制。
习题解答（供参考）2.1试分析有制动电流通路的不可逆PWM 变换器进行制动时，两个VT 是如何工作的？解：减小控制电压，使U g1得正脉冲变窄，负脉冲变宽，从而使平均电枢电压U d 降低，使得E>U d ，电机流过反向电流，电机进入制动状态。
0≤t< t on 时，通过二极管VD1续流，在t on ≤t<T 期间U g2为正，VT2导通，流过反向制动电流。
因此在制动状态时，VT2和VD1轮流导通，VT1始终关断。
2.2 系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？解：10000.022.04(1)100.98n n n rpm rpm D s ⨯∆===-⨯系统允许的静态速降为2.04rpm 。
2.3 某一调速系统，在额定负载下，最高转速特性为min 1500max 0r n =，最低转速特性为 0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降 不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多少？解：1）调速范围 maxminn D n =(均指额定负载情况下） max 0max 1500151485N n n n rpm =-∆=-=min 0min 15015135N n n n rpm=-∆=-=max min 148511135n D n ===2) 静差率 min 1510%150N n s n ∆===2.4 直流电动机为N P =74kW, N U =220V ，N I =378A ，N n =1430r/min ，Ra=0.023Ω。
相控整流器内阻Rrec=0.022Ω。
采用降压调速。
当生产机械要求s=20%时，求系统的调速范围。
