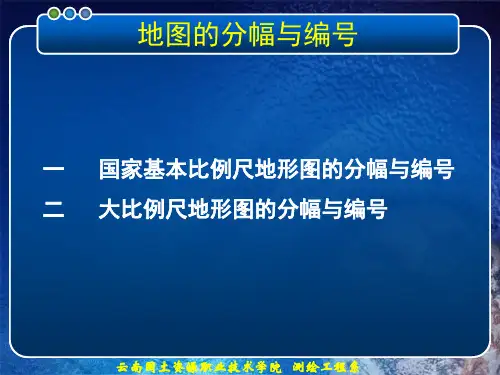

地图的分幅与编号

地形图的分幅与编号（旧）•定义：将某种比例尺地图所包含范围内的图幅按一定幅面大小划分成许多幅地图，并编注其序号的做法被称为地形图的分幅和编号。

•地图分幅编号的作用：测制地图的需要、印刷地图的需要、管理和发行的需要、用图的需要。

•地形图分幅方法：一是按坐标网格分幅（矩形分幅），一是按经纬线分幅（梯形分幅）。

我国基本比例尺地形图采用经纬线分幅。

1：100万地形图分幅编号•分幅（经差6°纬差4°）：由经度180°始按经差6°自西向东将全球分成60纵列，用1、2...60表示；由赤道始，按纬差4°将南北半球各分22横行，用字母A、B (V)表示。

•编号：每幅1：100万地形图编号由行号和列号组成，行号在前，列号在后，中间连一短线，如北京所在图幅，J-50 (北京116°05′15″E，39°50′10″N)1：50万：按经差3°纬差2°分幅；每幅1：100万图含4幅1：50万图；代号A,B,C,D；例J-50-A1：25万：经差1°30′纬差1°分幅；每幅1：100万图含16幅；代号[1]、[2]…[16]；例:J-50-[1](编号1：100万幅后加上代号)1：10万：按经差30′纬差20′分幅；每幅1：100万图含144幅；代号1、2…144；例：J-50-5（编号在1：100万幅编号后加上自然序数代号）1：5万：(经差15′纬差10′)，每幅1:10万图含4幅；编号是在1：10万幅后加上自己的序号A、B、C、D；例：J-50-5-B。

1:2.5万(经差7′30″，纬差5′)：每幅1:5万图含4幅；代号为1、2、3、4；例：J-50-5-B-4。

1:1万：(经差3′45″，纬差2′30″），每幅1:10万图含64幅；代号为（1）、（2）、（3）…（64）；编号：1:10万图号后，分别加上各自的代号，例：J-50-5-(24)。

标准图框分幅与编号:我国基本比例尺地形图的分幅编号是在国际规定的1:100万地形图基础上，按经纬度进行分幅和编号的。

1:100万地图的分幅编号：每幅1:100万地图纬差4°经差6°。

从地球赤道起，向两极每纬度4°为一行，依次以字母A，B，C，…，V表示；从西经180°起，向东每6°为一列，依次以数字l，2，3，…，60表示。

每幅图的编号由该图幅所在的行号(字符码)和列号(数字码)组成，列号在前，行号在后，二者之间划一短线。

如北京在1:100万图上处于第J列第50行，故编号为J-50。

1:50万、1:25万、1:20万、1:10万地形图分幅编号：在1:100万图幅基础上，按一定经差和纬差进行划分，并分别在1:100万图幅后加上各自的代号。

1:5万、1:2.5万、1:1万地形图分幅编号：在1:10万图幅基础上，按一定经差和纬差进行划分，并分别在1：10万图幅后加上各自的代号。

表1 国家基本比例尺地形图分幅编号表准比例尺地形图的编给规范及图式。

新测和更新的地图，照此标准进行分幅和编号。

我国基本比例尺的地形图包括1:5000、1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万、1:100万共8种不同比例尺。

基本比例尺地图以1:100万地图为基础，按规定的经差和纬差采用逐次加密划分方法划分图幅。

不同比例尺的图幅将1:100万的图幅划分成若干行和列，使相邻比例尺地图的经纬差、行列数和图幅数成简单的倍数，如表2所示。

1:100万地形图的分幅仍按国际标准进行。

每幅1:100万地图的编号由该图幅所在的行号(字符码)和列号(数字码)组成，如北京所在的1:100万地图的图幅编号为J50。

表2 基本比例尺地图分幅万地形图按所含各比例尺地形图的经差和纬差划分成若干行和列，横行从上到下、纵列从左到右按顺序分别用阿拉伯数字(数字码)编号，这样便于计算机运算处理。

3.1.2 1：50万、1：25万、1：10万地形图的分幅和编号 这三种地图编号都是在1：100万地图图号后加上代号构成。
每幅1：100万地图划分2行2列4幅1：50万地图，分别用A、B、C、D 表示，如J-50-A。 每幅1：100万地图划分4 行4列16幅1：25万地图， 分别用带括号的数字[1]、 [2]、…[16]表示，如J50-[16]。以前划分6行6 列36幅1：20万地图，分 别用带括号的数字（1）、 （2）、…（36）表示， 如J-50-（36）。 每幅1：100万地图 划分12行12列144幅 1：10万地图，分别 用数字1—144表示， 如J-50-144。
3.1我国90年代以前的分幅和编号方法
3.1.1 1：100万地形图分幅和编号 该种地形图的编号为国际统一分幅编号。具体做法是：由赤道起向 南、北两极每隔纬差4°为一列，直到南北88°（南北纬88°至南 北两极地区，采用正轴方位投影各自单独成一幅图），将南北半球 各划分为22列，分别用拉丁字母A、B、C、D……V表示，列号前加N 或S分别表示北、南半球（因我国疆域全部在北半球，图号前N一般 省去）；从经度180 °起向东每隔6 °为一行，将全球一周划分为 60行，分别以数字1、2、3、4……60表示。
一般来讲，把列数的字母写在前，行数的数字写在后，中间用一条 短线连接，形成“列号-行号”结合形式作为该图幅编号。例如北 京所在的一幅百万分之一地图的编号为J-50。
由于地球的经线向两极收敛，随着纬度的增加，同是6°的经差 但其纬线弧长已逐渐缩小，因此规定在纬度60°-76 °间的图幅 采用双幅合并（经差为12°，纬差为4°）；在纬度76°-88°间 的图幅采用四幅合并（经差为24°，纬差为4°）。这些合并图 幅的编号，列数不变，行数（无论包含两个或四个）并列写在其 后。例如北纬80°-84°，西经48°-72°的一幅百万分之一的地 图编号应为U-19、20、21、22。 我国领域和管辖的海域１∶ １００万的图幅范围包括列 号Ａ、Ｂ、……Ｎ，行号４ ３、４４、……５３，无图 幅合并问题。

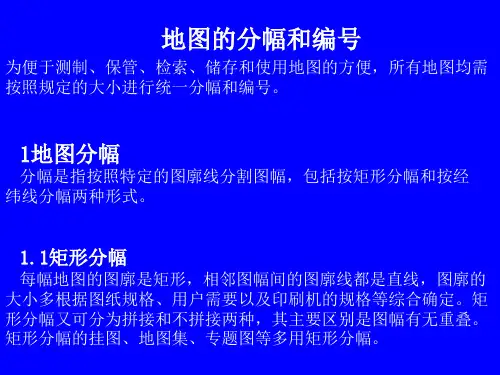

图的分幅、编号、图廓及图廓外注记为了便于地图编图、印刷、保管和使用，应当对地形图进行分幅和编号，并在图框外注记图名、图号、接图表等。

一、地形图分幅与编号1、地形图分幅通常的分幅方式有两种：经纬线分幅（梯形分幅）和矩形分幅。

矩形分幅是用矩形分割图幅，矩形的大小根据图纸规格、用户使用方便以及编图的需要而定。

它多应用于城市和工程建设的大比例尺地形图。

经纬线分幅的用经线和纬线分割图幅，大多数情况下表现为上下为曲线的梯形。

小比例尺地形图多用经纬线分幅。

两种分幅方式的优点和缺点如7-1-2所示。

2、地形图的编号编号是每个图幅的数码标记，它们应具有系统性、逻辑性和不重复性。

常见的编号方式如下：自然序数编号：将图幅由左上角从左向右、自下至下用自然序数进行编号；它常用于挂图、小区域的分幅地图。

行列式编号：将区域分为行和列，可以纵向为行、横向为列，也可以相反。

分别用字母或数字表示行号和列号，一个行号和一个列号标定一个唯一的图幅。

（1）经纬线分幅与编号我国的地形图是在1:100万比例尺地形图的基础上进行分幅和编号的。

我国现行的分幅编号方法是1:100万地图用行列式编号方法，其它7种比例尺地形图均在其后再叠加行列号形成。

7-1-3说明了我国基本比例尺地形图的图幅范围大小。

各比例尺图幅间的编号关系如图所示7-2。

其中实线连接表示其编号的承接关系，而虚线则仅表示图幅间的包含关系，编号上则不直接发生联系。

基本比例尺地形图分幅方式如7-3、7-4所示。

根据1991年制订的《国家基本比例尺地形图分幅和编号》的国家标准规定，基本比例尺地形图编号方法如下：①1:100万比例尺地图编号1:100万地图按“行列”编号。

行：从赤道算起，每4°纬度差为一行，至南北纬88°各有22行，用大写字母A－V表示，南半球加前缀S，北半球加前缀N，而我国由于全位于北半球，N字母省略。

列：从180°经线算起，自西向东每6°经差为一列，全球分为60列，用阿拉伯数字1－60表示。
