初三物理电流和电路试题(有答案和解析)及解析

  • 格式：doc
  • 大小：528.50 KB
  • 文档页数：13

初三物理电流和电路试题(有答案和解析)及解析 一、电流和电路选择题 1．以下估测与实际情况相符的是（ ） A. 人体感觉舒适的环境温度约为40℃ B. 一支新的中华牌2B铅笔的长度约为30cm C. 教室里的日光灯正常工作时电流约为1.8A D. 一本九年级物理课本平放在水平桌面上对桌面的压强大约是52Pa 【答案】 D 【解析】【解答】解：A、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．A不符合题意； B、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，中华2B铅笔的长度略小于18cm，在16cm左右．B不符合题意； C、电冰箱正常工作电流在1A左右，教室中日光灯的工作电流比1A小得多，在0.2A左右．C不符合题意； D、九年级物理课本的重力在G=2.6N左右，平放时与桌面的接触面积约

S=500cm2=0.05m2 ， 对水平桌面的压强约p= =52Pa．D符合题意． 故答案为：D． 【分析】根据学生对日常生活中温度、长度、电流大小和压强的计算解答.

2．在图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（ ）

A. 通过灯L1的电流为0.5 A B. 通过灯L1的电流为0.3 A C. 通过灯L2的电流为0.7 A D. 通过灯L2的电流为0.3 A 【答案】 B 【解析】【解答】由图示可知，两个灯泡是并联的，电流表甲测干路的电流为0.5A，电流表乙测通过灯泡L2的电流为0.2A，根据并联电路中电流的特点可知，通过灯泡L1的电流为0.5A-0.2A=0.3A，B符合题意. 故答案为：B。 【分析】首先判断电流表所测量的位置，根据并联电路中的干路电流和各支路电流的关系分析各支路电流。 3．如图所示，开关S闭合时，可能发生的现象是（ ）

A. L1、L2都不发光 B. L1不发光、L2发光 C. 电池被烧坏 D. L1发光、L2不发光 【答案】 B 【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池． 故答案为：B． 【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．

4．在如图所示的实验装置图中，能够说明电能生磁的是（ ）

A. B. C. D. 【答案】 A 【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意； B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意； C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C不符合题意； D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意． 故答案为：A． 【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.

5．如图所示的电路中，闭合开关S1和S2 ， 灯泡L1和L2均发光，下列说法正确的是（ ） A. 电流表测量干路的电流 B. 电压表示数等于L1的电压 C. 只断开S2 ， 电流表示数不变 D. 只断开S2 ， 电压表示数变为零 【答案】 B 【解析】【解答】解：A、由图知，闭合开关S1和S2 ， 灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流。A不符合题意； B、电压表并联在灯泡L2两端，所以测量L2两端电压。由于并联电路两端电压相同，所以电压表示数等于灯泡L1两端电压。B符合题意； C、由于电流表、灯泡L2、开关S2共同组成一个通路，所以断开S2 ， L2是断路状态，所以电流表示数为0．C不符合题意； D、断开S2 ， 电压表仍然并联在电源两端，而电源电压不变，所以电压表示数不变。D不符合题意。 故答案为：B 【分析】此题亦可先画出电路图，再结合电路图分析判断即可.

6．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡L,开关 只控制吸尘器电动机M。在如图所示的四个电路图中,符合上述要求的是（ ）

A. B. C. D.

【答案】 D 【解析】【解答】根据电路要求，两个开关分别控制不同用电器，则电路是并联电路，各支路有单独的开关和用电器，D符合题意。 故答案为：D. 【分析】根据电路要求，各用电器互不影响的电路是并联电路。

7．如图所示，甲、乙、丙三个轻质小球用绝缘细绳悬挂，已知丙带正电，则（ ）

A. 甲、乙均带正电 B. 甲、乙均带负电 C. 乙带正电，甲可能不带电 D. 乙带正电，甲一定带负电 【答案】 C 【解析】【解答】根据图像，乙丙相排斥，丙带正电，则乙带正电，甲乙相吸，甲可能带负电，可能不带电，C符合题意。 故答案为：C. 【分析】同种电荷相互排斥，异种电荷相互吸引，带电体吸引不带电的轻小物体。

8．压敏电阻的阻值随所受压力的增大而减小。下列电路中，符合电表示数随压力增大而减小的电路是（ ）

A. B. C. D.

【答案】 A 【解析】【解答】BC、由图知,定值电阻R0与压敏电阻并联，因并联电路中各支路独立工作、互不影响，所以,压力变化时,通过R0的电流不变；因压敏电阻的阻值随所受压力的增

大而减小，所以，压力增大时，压敏电阻的阻值减小，由I＝ 可知，通过压敏电阻的电流增大；因并联电路中干路电流等于各支路电流之和，所以，干路电流增大，C选项中电流表位于干路，B选项中电流表位于压敏电阻的支路，电流表的示数均增大，BC不符合题意； AD、定值电阻R0与压敏电阻串联，因压敏电阻的阻值随所受压力的增大而减小，所以，压

力增大时，压敏电阻的阻值减小，电路中的总电阻减小，由I＝ 可知，电路中的电流增大，由U＝IR可知,R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，压敏电阻两端的电压减小，D选项中电压表并联在R0两端，其示数增大；A选项中电压表并联在压敏电阻两端其示数减小，D不符合题意、A符合题意。 故答案为：A. 【分析】（1）定值电阻R0与压敏电阻串联时，根据压敏电阻与温度的关系得出阻值的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知压敏电阻两端的电压变化； （2）定值电阻R0与压敏电阻并联时，根据并联电路中各支路独立工作、互不影响可知压力变化时通过R0的电流不变，根据压敏电阻与温度的关系得出阻值的变化，根据欧姆定律可知通过压敏电阻电流的变化，根据并联电路的电流特点可知干路电流的变化.

9．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（ ）

A. 电流表示数变小，电压表示数变小 B. 电流表示数变小，电压表示数变大 C. 电流表示数不变，电压表的示数变小 D. 电流表示数不变，电压表示数变大 【答案】A 【解析】【解答】解：由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流； 当电键S闭合时，R1和电流表、电压表被短路，电表示数为0， 所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，A符合题意，BCD不符合题意． 故答案为：A． 【分析】根据电路图分析，当开关闭合时，其中一个电阻电阻短路，再结合欧姆定律计算分析电压表和电流表的变化.

10．如图所示的电路，当开关S1、S2均闭合后，则（ ）

A. L1、L2都能发光 B. L1、L2都不能发光 C. L1能发光，L2不能发光 D. L1不能发光，L2

能发光

【答案】 B 【解析】【解答】由图示可知，当开关S1、S2均闭合后，会短路电源，两个灯泡将都不能发光，B符合题意. 故答案为：B。 【分析】在并联电路中用电器短路时，所有用电器都不能工作。

11．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样．当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（ ）

A. 6V 1.5W B. 6V 0.75W C. 3V 1.5W D. 3V 0.75W 【答案】B 【解析】【解答】解：（1）当开关S闭合，滑片P移至a端时，灯泡和变阻器并联电流表测干路电流，

因为灯泡正常发光， 所以电源电压U=U变=UL额=6V，

通过灯泡的电流IL额= = =0.5A， 则通过变阻器的电流I变=I﹣IL额=1A﹣0.5A=0.5A，

滑动变阻器的最大阻值R变= = =12Ω．（2）当开关S断开，滑片P移至b端时，灯泡与滑动变阻器的最大阻值串联，

灯泡的电阻RL= = =12Ω， 此时电路中的电流I′= = =0.25A， ∴灯泡的实际功率P实=I′2RL=（0.25A）2×12Ω=0.75W．

故选B． 【分析】（1）当开关S闭合，滑片P移至a端时，灯泡和变阻器并联电流表测干路电流，根据额定电压下灯泡正常发光得出电源的电压，根据I= 求出通过灯泡的电流，根据并联电路的电流特点求出通过滑动变阻器的电流，再根据欧姆定律求出滑动变阻器的最大阻值．（2）当开关S断开，滑片P移至b端时，灯泡与滑动变阻器的最大阻值串联，先根据欧姆定律求出灯泡的电阻，再根据电阻的串联和欧姆定律求出电路中的电流，最后根据P=I2R求出灯L消耗的电功率．

12．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下判断错误的是（ ）

A. 导致熔丝熔断的原因是电路中电流过大 B. 熔丝熔断时，熔丝中的电流大于AB间导线中的电流 C. 熔丝熔断，但灯泡依然完好 D. 用铜丝代替熔丝不符合安全用电的原则 【答案】 B 【解析】【解答】A、电路中熔丝的作用就是保护电路，将BD间连上导线时，灯泡被短路，电路中电流过大，导致熔丝熔断，A不合题意； B、由于熔丝与AB将导线是串联的，由串联电路电流处处相等可知，熔丝中的电流等于AB间导线的电流，B符合题意； C、因导线把灯泡短路，故灯泡无电流通过，所以熔丝熔断，但灯泡依然完好，C不合题意； D、由于铜丝的熔点高，故在短路时不能断开电路，所以用铜丝代替熔丝不符合安全用电的原则，D不合题意 . 故答案为：B . 【分析】A、短路时电路中的电流过大，会致使熔丝熔断； B、根据串联电路中的电流规律可知，串联电路中的电流处处相等； C、灯泡短路时，灯丝中无电流通过，电路中电流过大； D、铜丝的熔点高，在电路中电流过大时，不能及时熔断，起不到保护电路的作用 .

13．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1 ， 灯泡的实际功率变为原来的 ，则下列选项正确的是

合集下载

(名师整理)最新人教版物理9年级第15章《电流和电路》单元检测试题(含答案解析)

(名师整理)最新人教版物理9年级第15章《电流和电路》单元检测试题(含答案解析)

第15章电流电路----电路识别及电路专题检测（共四大题满分100分时间60分钟完成）一、选择题（每题3分,共16小题，共计48分）1．甲、乙、丙三个轻质小球，已知甲带正电，甲与乙相互排斥，甲与丙相互吸引，则( ) A．乙带正电，丙一定带正电B．乙带正电，丙可能不带电C．乙带负电，丙一定带负电D．乙带负电，丙可能带负电2.如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A．带电棒一定带负电B．带电棒一定带正电C．两片金属箔一定带同种电荷D．两片金属箔一定带异种电荷3.如图5所示金属球使小芳带电，则小芳( )A.得到电子B.失去电子C.得到原子核D.相互排斥的头发带上同种电荷4．下列认识正确的是（）A．固体分子是静止不动的B．原子核带负电，电子带正电C．电子的发现说明原子是可分的D．太阳是宇宙的中心且固定不动5.为做好平昌冬奥闭幕式“北京8分钟”演员的防寒工作，主创团队采用了石墨烯智能发热服饰，确保演员穿着轻薄的演出服时不被冻伤，而且可以保证动作足够舒展，穿着舒适。

下列相关分析不合理的是（）A．石墨烯材料保温性能好B．石墨烯是一种超导材料C．石墨烯材料韧性好，超轻薄D．石墨烯服饰材料质地柔软，硬度小6设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理。

下列电路设计最合理的是( D )7.小皎参加青少年科学素养大赛,设计了《自动火灾报警器》。

报警器中有热敏电阻R 和保护电阻R。

,其中R的阻值随温度升高而减小,当火灾发生时,温度升高,导致电表示数变大而触发振警装置。

图3中能实现上述功能的电路图是( )8.带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。

下列电路设计符合要求的（）9.下图依次为电流表、电压表、天平、量筒所显示的刻度。

读数全部正确的一组是（）A．0.22 A 9.5 V 38.2 g 60mLB．1.1 A 9.5 V 38.1 g 60 mLC．0.22 A 1.9 V 38.2 g 60mLD．1.1 A 1.9 V 38.1 g 60 mL10如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关s和安全开关S1．当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。

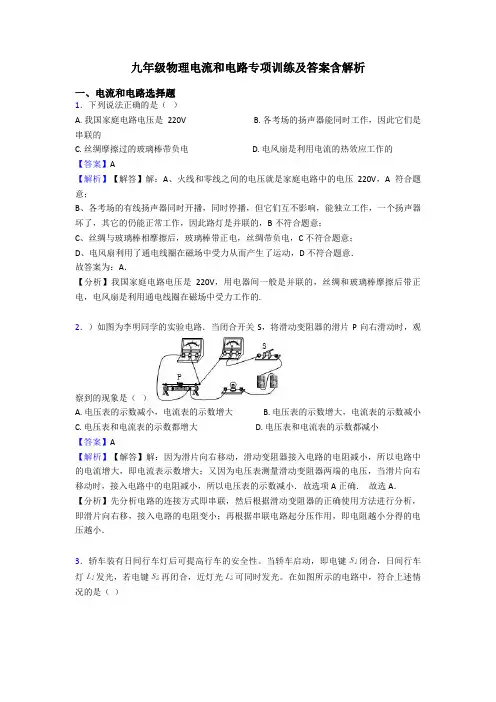

九年级物理电流和电路专项训练及答案含解析
