砌筑工程工程量计算PPT课件

斜（坡）屋面有屋架 无天棚的外墙高度算至 屋架下弦底另加300mm， 出檐宽度超过600mm时 按实砌高度计算。
D砌筑工程工程量计算规则
实心\多空\空心砖墙 010401（003-005） 砖墙高度（外墙）：
与钢筋混凝土楼板 隔层者算至板顶。 平屋顶算至钢筋混 凝土板底。
D砌筑工程工程量计算规则
（六）砖墙中已包括钢筋砖过梁、平碹和 立好后的门框调直用工，以及腰线、窗台 线、挑檐线等一般出线用工。 （七）砖石云墙按每立方米砌体增加技工 0.3工日。
二、砌砖、砌块 （一）各种砖砌内墙、外墙、砖砌框架间 隔墙，不分墙体厚度，均按一般砖墙项目 计算。 （二）框架结构间和预制柱间砌砖墙、砌 块墙按相应项目人工乘以系数1.25。 （三）砖砌体（不包括砖围墙和砌块墙） 均未包括勾缝，设计规定勾缝时，按相应 项目执行。
D砌筑工程工程量计算规则
砖基础010401
计算规则：
按设计图示尺寸，以体积计算
–
V=基础断面积×基础长度
– 基础长度：外墙长按外墙的墙身中心线 长计算，内墙长取墙面间净尺寸
D砌筑工程工程量计算规则
砖基础010401
计算规则：
包括附墙垛基础宽出部分体积，扣除地 梁(圈梁)、构造柱所占体积，不扣除基础大 放脚T形接头处的重叠部分及嵌入基础内的 钢筋、铁件、管道、基础砂浆防潮层和单个 面积0.3m2以内的孔洞所占体积，靠墙暖气 沟的挑檐不增加。
围墙：高度算至压顶上表面（如有混凝土压顶时 算至压顶下表面），围墙柱并入围墙体积内。
工程量计算规则
（4）举例
某砖混建筑物平面、立面如图所示，墙身为 M5.0混合砂浆，外墙370，内墙为240。
M-1：1200mm×2500mm M-2：900mm×2000mm C-1：1500mm×1500mm 门窗洞口均设过梁，过梁宽 同墙宽，高均为120mm，长度为洞口宽加500mm，构 造柱为240×240mm（2.72m3），每层设圈梁，圈梁沿 墙满布，高度200mm（4.73m3）。根据施工图计算墙 身工程量。

墙体中的埋件（圈梁、过梁、柱等）
斜（坡）屋面
（1）外墙高度，斜（坡） 屋面无檐口顶棚者算至屋 面板底，如图3-6所示。
有屋架，且 室内外均有顶棚 者，其高度算至 屋架下弦底另加 200㎜。 无顶棚者算 至屋架下弦底另 加300㎜ 出檐宽度超过 600㎜时，按实砌 高度计算。
山墙高度按其平均高度计算，如图3-10所示。 女儿墙高度自外墙顶面算至混凝土压顶底，如图 3-11所示。
• 根据图中有关数据计算砖烟囱和圈梁工程量。
解：1、砖砌烟囱工程量 • a.上段：已知H＝9.5m, C ＝0.365m 求D ＝（1.4+1.6+0.365）/2 ＝ 1.68m 故V上＝9.5×0.365×3.1416×1.68 ＝ 18.30m3
• b.下段：已知H＝9.0m, C ＝0.49m 求D ＝（2+1.6+0.365×2－0.49）/2 ＝ 1.92m 故V下＝9×0.49×3.1416×1.92 ＝ 26.60m3 • ∑V ＝ 18.30+26.60 ＝ 44.90m3
[(0.6×0.6+0.48×0.48+0.36×0.36)×0.12+0.24×0.24×0.32]×3 =0.31 m3
【题1】某基 础工程如图 所示，M5.0 水泥砂浆标 砖砌筑。计 算砖基础的 工程量，确 定定额项目。
• 基础采用两种材料，且材料分界线超过室内地坪300mm，所以以 室内地坪为界，以下为基础 • 1.砖基础J1断面面积，考虑折加高度（四阶等高式，基础墙厚240 查表可知0.656m2） • =（1.5-0.24+0.656）*0.24=0.46 m2 • 外墙砖基础中心线L外=（3.6*5+9）*2=54m • 内墙砖基础净长线=L内=（9-0.24）=8.76m • 外墙砖基础工程量=0.46*54=24.84m3 • 内墙砖基础工程量=0.46*8.76=4.03 m3 • 突出外墙的砖垛基础工程量=0.46*0.24*3=0.33 m3 • 砖基础工程量=24.84+4.03+0.33=29.2m3 • 套定额子目01030001换 M5水泥砂浆砌标砖基础

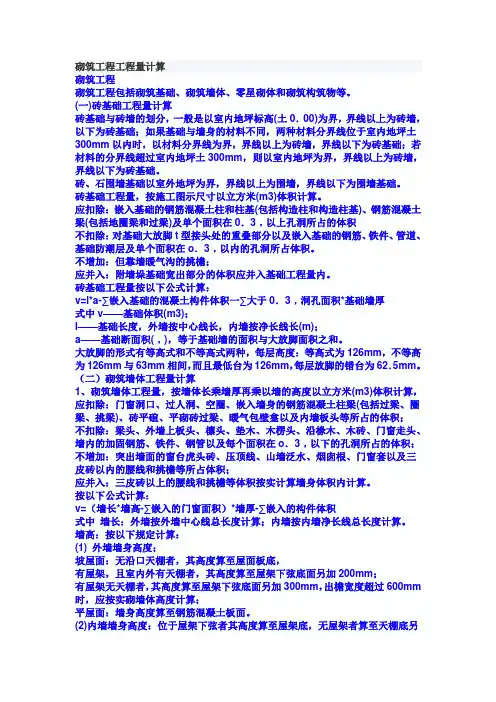

砌筑工程工程量计算砌筑工程砌筑工程包括砌筑基础、砌筑墙体、零星砌体和砌筑构筑物等。

(一)砖基础工程量计算砖基础与砖墙的划分，一般是以室内地坪标高(土0．00)为界，界线以上为砖墙，以下为砖基础；如果基础与墙身的材料不同，两种材料分界线位于室内地坪土300mm以内时，以材料分界线为界，界线以上为砖墙，界线以下为砖基础；若材料的分界线超过室内地坪土300mm，则以室内地坪为界，界线以上为砖墙，界线以下为砖基础。

砖、石围墙基础以室外地坪为界，界线以上为围墙，界线以下为围墙基础。

砖基础工程量，按施工图示尺寸以立方米(m3)体积计算。

应扣除：嵌入基础的钢筋混凝土柱和柱基(包括构造柱和构造柱基)、钢筋混凝土梁(包括地圈梁和过梁)及单个面积在0．3﹐以上孔洞所占的体积不扣除：对基础大放脚t型接头处的重叠部分以及嵌入基础的钢筋、铁件、管道、基础防潮层及单个面积在o．3﹐以内的孔洞所占体积。

不增加：但靠墙暖气沟的挑檐；应并入：附墙垛基础宽出部分的体积应并入基础工程量内。

砖基础工程量按以下公式计算：v=l*a-∑嵌入基础的混凝土构件体积一∑大于0．3﹐洞孔面积*基础墙厚式中v——基础体积(m3)；l——基础长度，外墙按中心线长，内墙按净长线长(m)；a——基础断面积(﹐)，等于基础墙的面积与大放脚面积之和。

大放脚的形式有等高式和不等高式两种，每层高度：等高式为126mm，不等高为126mm与63mm相间，而且最低台为126mm，每层放脚的错台为62．5mm。

（二）砌筑墙体工程量计算1、砌筑墙体工程量，按墙体长乘墙厚再乘以墙的高度以立方米(m3)体积计算，应扣除：门窗洞口、过人洞、空圈、嵌入墙身的钢筋混凝土柱梁(包括过梁、圈梁、挑梁)、砖平碹、平砌砖过梁、暖气包壁龛以及内墙板头等所占的体积；不扣除：梁头、外墙上板头、檩头、垫木、木楞头、沿椽木、木砖、门窗走头、墙内的加固钢筋、铁件、钢管以及每个面积在o．3﹐以下的孔洞所占的体积；不增加：突出墙面的窗台虎头砖、压顶线、山墙泛水、烟囱根、门窗套以及三皮砖以内的腰线和挑檐等所占体积；应并入：三皮砖以上的腰线和挑檐等体积按实计算墙身体积内计算。

（二）砖砌体（010302）
本节工程量清单项目分为
1、实心砖墙（编码：010302001） 2、空斗墙 （编码：010302002） 3、空花墙 （编码：010302003） 4、填充墙 （编码：010302004） 5、实心砖柱（编码：010302005） 6、零星砌体（编码：010302006）
01030081~01030083、 01030087~01030091、本章说明1 01080202~01080205 01030084~01030086
2、砖烟道（010303002）
工程量按图示尺寸以体积计算。砖烟道与炉体的划分应按
第一道闸门为界。 烟道内衬以及隔热填充材料可与烟道外壁编码（第五级编 码）列项。
应注意： 1、不论三皮砖以下或三皮砖以上的腰线和挑檐突 出墙面部分均不计算体积（与定额计价不同）。 2、砖围墙按实心砖墙项目编码列项，按m3计算。 定额计价中砖砌围墙工程量按围墙垂直投影面积 （不含基础）以m2计算。如围墙厚度与定额不同或 压顶为砼压顶时，则应按相应章节相应子目另列项 计算以m3计算。 3、女儿墙的砖压顶、围墙的砖压顶突出墙面部分 不计算体积，压顶顶面凹进墙面的部分也不扣除。 4、砖平碹、砖弧形拱、砖过梁应包括在砌体的工 程量清单项目报价内。砖过梁的钢筋按A.4钢筋砼工 程相关项目编码列项。

砌筑用砌块
砌块是一种新型的墙体材料，随着墙体材料的改革，砌块已被广
泛用于砌筑工程中。 砌块按形状分有实心砌块和空心砌块两类；按制作原料分有加气 混凝土砌块、混凝土小型空心砌块、粉煤灰砌块、泡沫混凝土砌 块、膨胀珍珠岩砌块、混凝土炉渣实心砌块等。按规格来分有小 型砌块、中型砌块和大型砌块等。 常用的普通混凝土小型空心砌块分为单排孔砌块和多排孔砌块两 种，主体规格尺寸为390×190×190，各方向尺寸还有规定的辅 助规格尺寸。按砌块的抗压强度可分为MU3.5、5.0、7.5、10.0、 15.0、20等六个标号，MU7.5以上的为承重砌块． MU5.0以下为 非承重砌块。普通混凝土小型空心砌块多用于低层和中层建筑的 内墙和外墙，也可用作填充墙、花园围墙等。 蒸压加气混凝土砌块按其抗压强度分为A1.0、2.0、2.5、3.5、5.0、 7.5、10.0等七个强度级别，按其外观质量、尺寸偏差分有优等品 （A）、一等品（B）、合格品（C）三个产品等级。加气混凝土 砌块可以设计建造三层以下的全加气混凝土建筑，主要可用作框 架结构、现浇混凝土结构建筑的外墙填充、内墙隔断，也可用于 抗震圈梁构造柱多层建筑的外墙或保温隔热复合墙体。
