课程1
任务：用设计精灵快速建立设计案
要求：按下图建立一个办公室空间
双击“DIALux Light”图标，打开设计精灵。
输入客户信息、项目信息等资料，内容自定。
按下图要求输入房间尺寸。
反射率、维护系数等其他数值按默认值。
灯具：在“目录”——“我的灯具库”中选择厂商“DIAL”、型号“ 26”
使用DIAl USN-ID 2/54W T16 EVG ASQ500灯具，并点击下方的“使用”。
灯具布置：3排×3列，灯具长轴平行窗的方向。
计算，读取计算结果，保存文件为“任务1.dlx”
DIALux学习照明的建议与窍门【 DIALux 学习】照明的建议与窍门part 1 改变检视角度DIALux有许多变换观察透视图角度的工具:放大镜与缩小镜旋转观看角度调整全景图移动场景除了上述的工具外，还有一些隐藏的功能:Ctrl和放大镜的组合鼠标垂直移动时，同时按下左键和Ctrl键，就能改变照相机的焦点位置，并改善透视图的聚焦力，和产生一个新的光迹跟踪图。
旋转 + Alt = 旋转全视图移动场景 + Ctrl = 改变透视图的视平线移动场景 + Shift = 改变透视图的检视角度part 2 设定维护计划方法用户可以决定简易的维护计划方法，或是根据DIN EN 12464 法规所规定的室内与户外增强版。
只要在软件内的设计案管理员中按下室内或户外符号按键就可以找到这个功能。
1. 「包括所有」的简易方法代表设计案中的所有灯具都套用同一个系数。
2. 增强版提供有更多的选项，例如:使用下拉菜单设定环境情况和维护区间详细说明单一灯具或灯具排列的维护区间。
使用CAD窗口的下拉菜单或直接从任务管理器选取灯具就可完成设定。
针对维护区间灯具、灯具种类、工作时间与灯泡种类都有一个预配组系统的选项，灯泡换修区间可用年份设定。
用户可以使用特定倍数值逐一计算每个灯具的维护系数 (MPF)。
通过一个自动倍增器，输入空间表面维护系数 (RSMF)、灯具维护系数 (LMF)、灯泡维护系数 (LLMF)和灯泡寿命系数 (LSF)。
灯泡厂商与空间用户应该会提供需要的数字。
输出报告可在任务管理员中找到，或将参数导出成为纯文本 (RTF) 文件以便在其他软件中使用。
part 3 快速且简单的设定均一光色DIALux用户若在一个空间内使用不同的灯具时，常发现这些灯具有不同的光色。
但事，您只要依照下列步骤，就可以快速且便利地将所有灯具设定成统一光色。
• 用鼠标按下 "颜色" 键，您会看到 "光色" 的选项。
【DIALux 学习】照明的建议与窍门part 1 改变检视角度DIALux有许多变换观看透视图角度的工具：放大镜与缩小镜旋转观看角度调整全景图移动场景除了上述的工具外，还有一些隐藏的功能：Ctrl和放大镜的组合鼠标垂直移动时，同时按下左键和Ctrl键，就能改变照相机的焦点位置，并改善透视图的聚焦力，和产生一个新的光迹跟踪图。
旋转 + Alt = 旋转全视图移动场景 + Ctrl = 改变透视图的视平线移动场景 + Shift = 改变透视图的检视角度part 2 设定保护打算方式用户能够决定简易的保护打算方式，或是依照DIN EN 12464 法规所规定的室内与户外增强版。
只要在软件内的设计案治理员中按下室内或户外符号按键就能够够找到那个功能。
1. 「包括所有」的简易方法代表设计案中的所有灯具都套用同一个系数。
2. 增强版提供有更多的选项，例如：使用下拉菜单设定环境情况和维护区间详细说明单一灯具或灯具排列的维护区间。
使用CAD窗口的下拉菜单或直接从任务管理器选取灯具就可完成设定。
针对维护区间灯具、灯具种类、工作时间与灯泡种类都有一个预配组系统的选项，灯泡换修区间可用年份设定。
用户可以使用特定倍数值逐一计算每个灯具的维护系数 (MPF)。
通过一个自动倍增器，输入空间表面维护系数 (RSMF)、灯具维护系数 (LMF)、灯泡维护系数 (LLMF)和灯泡寿命系数 (LSF)。
灯泡厂商与空间用户应该会提供需要的数字。
输出报告可在任务管理员中找到，或将参数导出成为纯文本 (RTF) 文件以便在其他软件中使用。
part 3 快速且简单的设定均一光色DIALux用户假设在一个空间内利用不同的灯具时，常发觉这些灯具有不同的光色。
但事，您只要依照以下步骤，就能够够快速且便利地将所有灯具设定成统一光色。
•用鼠标按下 "颜色" 键，您会看到 "光色" 的选项。
•在名为 "标准光源光谱" 的子活页夹中可以找到所有的光色。

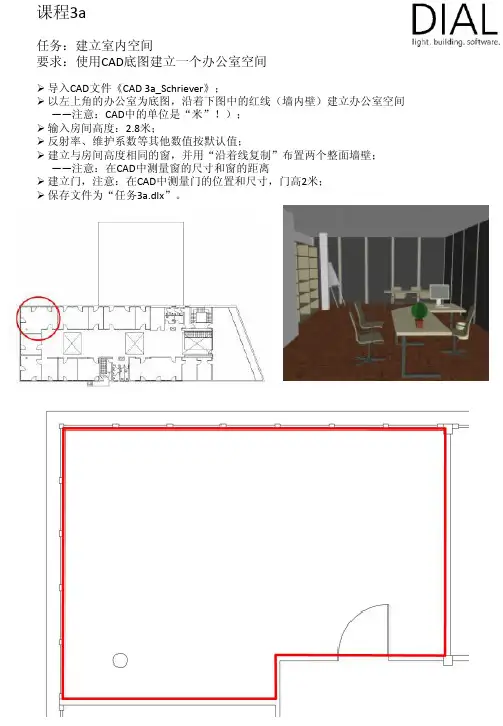

任务：建立室内空间
要求：使用CAD底图建立一个办公室空间
导入CAD文件《CAD 3a_Schriever》；
以左上角的办公室为底图，沿着下图中的红线（墙内壁）建立办公室空间——注意：CAD中的单位是“米”！）；
输入房间高度：2.8米；
反射率、维护系数等其他数值按默认值；
建立与房间高度相同的窗，并用“沿着线复制”布置两个整面墙壁；
——注意：在CAD中测量窗的尺寸和窗的距离
建立门，注意：在CAD中测量门的位置和尺寸，门高2米；
保存文件为“任务3a.dlx”。
在入门的区域加建一块天花板吊顶，吊顶高度0.2米；
在靠窗的区域加建天花横梁，横梁位置对正窗框，高度0.2米； 在CAD所示的蓝色圆形处布置一根柱子；
保存文件。
如下图，给落地窗增加横向分格（使用立方体空间组件，水平放置）； 横条尺寸：5 厘米高，位于 80 厘米和 200 厘米的高度；
保存文件。
IES格式的光度学数据文件在照明计算软件DIALux中的应用以道路照明计算为例：
1、打开DIALux，导入灯具文件
2、使用精灵模式快速街道设计
3、 下一步，设置街道组件和属性，主要设置街道组件宽度、车道数量、路面覆盖层（C1——混凝土路面，C2——沥青路面）
4、下一步，设置评估区域和照度种类，可对每个组件单独选择、也可以统一选择一个照度种类，依据CJJ 45-2006《城市道路照明设计标准》选择
快速路、主干路
ME1
快速路、主干路
ME2
次干路ME3c （TI 调整为10%）
次干路ME4b （TI 调整为10%）
5、下一步，添加选择的灯具，从先前导入的灯具文件选择、添加
6、下一步，设置可变的排列参数
选择灯杆距离可变时，确定光点高度、灯具的排列方式等
选择光点高度可变时，设置最小、最大值，确定灯杆距离、灯具的排列方式等
7、下一步，根据定位建议选择一种排列方式
8、下一步，取消选择“立即计算以构建街道”，完成
9、选择“设计案”、“街道”里面的“灯具排列”，选择“灯杆与灯具的距离”选项卡，修改灯
具倾斜角度（不宜超过15°）
10、开始计算
11、查看计算结果，选择“报表”，“街道”里面的“结果目录”，双击“结果目录”查看亮度、眩光、周边照度系数（环境比）等指标；
照度）等指标。
