钢结构施工方案23172

  • 格式：doc
  • 大小：100.50 KB
  • 文档页数：27

廊坊多元数码加工厂房一期工程 页脚内容27 楚国八百年城市公园（PC总承包）工程 钢 结 构 专 项 施 工 方 案

岭南生态文旅股份有限公司 2017年10月1日

目 录 1、工程概况 2、编制依据 3、组织机构 4、钢结构生产制作 5、钢结构安装 6、钢结构涂装 廊坊多元数码加工厂房一期工程 页脚内容27 7、施工安全保证 8、工期保证体系 9、现场施工形象总体安排

一、工程概况 工程名称：楚国八百年城市公园（PC总承包） 建设单位：荆州海子湖建设有限公司 设计单位：杭州尼塔建筑景观设计有限公司 施工单位：岭南生态文旅股份有限公司

楚国八百年城市公园（PC总承包）项目位于湖北省荆州市中心城区北部

——纪南生态文化旅游区核心启动区，用地呈“人字形”结构，东西长约7千米，长廊宽度约100-190米。 本工程钢结构分景观单体和建筑附属两个部分。景观单体包含楚国八百年南区楚文化展示馆钢结构、楚苑钢结构、服务用房钢结构、景观亭等；建筑附属主要包含北区商业街连廊部分。建筑面积约为3000㎡，建筑抗震设防类别：六度，建筑结构安全等级：二级，设计使用年限为50年，地基基础设计等级：丙级。 二、编制依据 1、设计院施工图及技术文件 2、已有建筑结构图纸设计遵循的规范，规程及规定： 建筑结构可靠度设计统一标准 GB50068-2001 建筑工程抗震设防类别标准 GB50223-2008 建筑结构荷载规范 GB50009-2012 建筑抗震设计规范 GB50011-2010 廊坊多元数码加工厂房一期工程 页脚内容27 钢结构设计规范 GB50017-2003 《建筑施工高处作业安全技术规范》JGJ80-91 《工程测量规范》GB50026-2007 《建筑施工安全检查标准》JGJ59-99 《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-91 《低合金高强度结构钢》GB/T1591-94 《碳素结构钢》GB/T700-88 《热轧H型钢》GB/T9946-88 《焊接H型钢》YB3301-92 《钢结构用扭剪型高强螺栓连接副》GB3632~3633 《钢结构防火涂料应用技术条件》 CECS24：94 《气焊、手工电弧焊及气体保护焊焊缝坡口形式及尺寸》 GB985-88 《埋弧焊焊缝坡口形式及尺寸》 GB986-88 《钢焊缝手工超声波探伤方法和探伤结果分组表》 GB11345-88 《钢结构工程施工工艺标准》 CECS150-2000 其它相关现行国家标准、规范和规程 3、有关本工程技术洽商和图纸会审记录; 三、组织机构

本工程为荆州市重点工程，在进度、质量和安全等各方面要求很高，我公司也高度重视，拟选派钢结构专业的工程师驻现场进行技术指导和质量监督，以项目经理为组长的钢结构专业管理部。

第一节 项目组织管理机构 项目经专业工程师 专业工程师

工程管理部工程技术部 质量安全部 综合管理部

办办公室 廊坊多元数码加工厂房一期工程 页脚内容27 第二节 现场项目各部门的职能： 1、项目经理部

a. 负责承包工程的一切重大决策。 b. 协调项目与业主、监理、总包之间的关系，保障整个工程顺利施工。 c. 定期参加工程施工例会。 d. 考核决定对各部门和主要岗位人员的奖罚。 e. 随时检查项目现场和项目管理工作，监督项目运行。 2、工程管理部 a. 协助项目经理工作，具体负责项目施工、协调； b. 负责项目的总进度计划、阶段进度计划以及相关保证措施的编制和落实； c. 编制详细的月度、周和日计划； d. 参加计划协调例会，对进度计划的实施过程进行监控，并根据反馈信息及时发现问题，调整进度计划并上报项目经理； e. 组织、主持每日情怳汇报会，结合进度计划及其保证措施，对抢工措施、资源投入、劳动力安排、材料设备进出场等问题进行协调。 f. 对各項影响施工进度、施工质量、施工安全的问题提出处理意见、建议报项目经理审核并组织实施。 g. 协调与其它施工单位的配合工作。 h. 组织设备、材料、构件的进场。 i. 协助安全文明施工、质量体系运行和创优工作； j. 及时准确地提供呈报业主和监理工程师审批的各类材料样品。 廊坊多元数码加工厂房一期工程 页脚内容27 3、工程技术部

a. 协助项目主任工程师工作，负责项目施工的技术工作； b. 参与编制项目质量保证计划，安全文明施工组织管理方案；负责安装工程的各类施工方案的编制工作； c. 负责技术资料收集整理工作，项目阶段交验和竣工交验； d. 负责新技术、新材料、新工艺在本项目的推广应用和科技成果的总结工作； e. 协助工程创优和评奖的策划、组织、资料准备和日常管理工作； f. 协助质量事故的预防和整改处理工作。 g. 负责测量技术方案的编制工作； h. 具体负责平面控制网建立，平面位置放样，负责标高控制，柱梁定位，沉降观测 i. 负责施工图纸的审核，处理施工中的技术问题。 4、质量安全部 a. 负责编制项目质量保证、检查计划并获得监理的同意，负责编制安全文明施工组织管理方案和管理制度并监督实施； b. 负责施工质量、安全技术交底； c. 负责实施项目过程中工程质量的质检工作，管理项目质量活动小组的工作； d. 负责项目全员质量保证体系和质量方针的培训教育工作； e. 负责分部分项工程工序质量检查和质量评定工作； f. 负责最终竣工和阶段交验技术资料和质量记录的整理、分装工作；负责项目的阶段交验和竣工交验； 廊坊多元数码加工厂房一期工程 页脚内容27 i. 负责管理人员和进场工人安全教育工作；负责安全技术审核和安全交

底； j. 负责每周的全员安全生产例会； k. 负责项目争创省级双标化文明工地的组织和管理活动；负责安全目标的分解落实和安全生产责任制的考核评比；负责开展各类安全生产竞赛和宣传活动； l. 负责文明施工资料的收集整理工作。 四、钢结构生产制作 （1）材料选用

1、本工程承力构件所采用的Q235B钢材的化学成份和力学性能应符合

GB/T700及有关标准的要求；Q345B钢材的化学成份和力学性能应符合GB/T1591及有关标准的要求；除应具有抗拉强度、伸长率、屈服点和硫磷含量合格保证外，地震区尚应满足下列要求； 1.1钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85； 1.2钢材应有明显的屈服台阶，且伸长率不应小于20%； 1.3钢材应有良好的焊接性和合格的冲击韧性。所有承重结构钢材均应达到现行《钢结构设计规范》第3.3.3款的要求。 2、高强螺栓、螺母和垫圈采用《优质碳素结构钢技术条件》（GB/T699-88）中规定的钢材制作；其热处理、制作和技术要求应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈型式尺寸与技术条件》（GB/1228～1231-2006）的规定，本工程钢架构件现场连接采用10.9级摩擦型连接高强度螺栓，高强度螺栓结合面不得涂漆，采用喷砂处理法，摩擦面抗滑移系数为0.50。 3、普通螺栓采用C级及配套的螺母、垫圈、C级螺栓孔，性能采用4.6廊坊多元数码加工厂房一期工程 页脚内容27 级，符合现行国家标准《六角头螺栓C级》GB/T5780的规定。

4、锚栓采用符合现行国家标准《弹素结构钢》GB/T700-2006规定的Q235B钢材制成。《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈与技术条件》（GB/T1228-1231）的规定。 （2）、材料管理 1.1钢材检验 建筑结构钢材必须具有足够的强度、良好的塑性、韧性、耐疲劳性及优良的焊接性能。必须符合以下要求： （1）牌号 钢材主要是焊接H型钢，除应符合相应的技术标准的要求外，尚需进行必要的工艺性能试验。 （2）证书 钢材应附有符合设计文件要求的质量证明书，如对钢材的质量有疑义时，应抽检，其结果应符合国家标准的规定和设计文件的要求。 （3）表面质量 钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半；断口处如有分层缺陷，应会同有关单位研究处理。 （4）平直度 钢材矫正后应符合下列的允许值 项目 允许偏差

钢板、型钢的局部挠曲失高 F

L/1000且不应大于5.0 厚度T 失高F ≤14MM ≤1.5MM ≥14MM ≤1.0MM 1.2材料管理 （1）材料进厂，按品名、规格、数量，会同供应人员清点入库。并应认真核对镑码单、装箱单、运单、材质证明书及合格证等，并详细做好入库时廊坊多元数码加工厂房一期工程 页脚内容27 的质量记录。

（2）对入库材料按其性能做到下垫、上盖、中通风，按规范进行堆放，材料员应随时检查落实情况。 （3）材料使用应按节约原则实行定额领料，由工段长根据加工预算和材料损耗系数签发定额限料卡。 （4）在使用材料时，必须做到专料专用，其原则时在该工程材料必须用于该工程中。 (3)、主要工艺流程及质量控制 工艺流程： 钢材复验─→钢材矫正→放样号料→切割下料→组装成型→部件焊接→变形矫正→划线钻孔→喷砂除锈油漆→结构验收→提议安装 2.1钢材的复验： 为确保焊接质量， 在备料前对所用的钢材进行化学成分、机械性能复验，保证符合图纸要求的材质。 2.2钢材矫正： 根据本工程的设计，轻钢用板多为薄型钢板，在焊接钢柱、钢梁要求板材平直，但由于薄型钢板易产生凹凸不平再加之剪切下料也易变形，焊接面型时必须进行矫正。 2.3放样号料： 钢结构下料是第一道工序， 该工程采取图纸下料法， 直接按图纸所示的尺寸在钢材上按1：1的比例划线下料， 允许偏差不超过1mm。 （1）号料前必须了解原材料的钢号及规格，检查原材料的质量，如有疤痕、裂纹、夹灰、厚度不足的现象时应调换材料或取得技术人员同意后方可

合集下载

钢结构施工方案完整

钢结构施工方案完整

第一节钢结构施工方案（一）材料管理1、钢材检验建筑结构钢材必须具有足够的强度、良好的塑性、韧性、耐疲劳性及优良的焊接性能。

必须符合以下要求：1.1牌号：钢材主要是焊接H型钢，除应符合相应的技术标准的要求外，尚需进行必要的工艺性能试验。

1.2证书：钢材应附有符合设计文件要求的质量证明书，如对钢材的质量有疑义时，应抽检，其结果应符合国家标准的规定和设计文件的要求。

1.3表面质量：钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半；断口处如有分层缺陷，应会同有关单位研究处理。

2、材料管理2.1材料进厂，按品名、规格、数量，会同供应人员清点入库。

并应认真核对镑码单、装箱单、运单、材质证明书及合格证等，并详细做好入库时的质量记录。

2.2对入库材料按其性能做到下垫、上盖、中通风，按规范进行堆放，材料员应随时检查落实情况。

2.3材料使用应按节约原则实行定额领料，由工段长根据加工预算和材料损耗系数签发定额限料卡。

2.4在使用材料时，必须做到专料专用，其原则时在该工程材料必须用于该工程中。

（二）主要工艺流程及质量控制1、工艺流程：钢材复验─→钢材矫正→放样号料→切割下料→组装成型→部件焊接→变形矫正→划线钻孔→喷砂除锈油漆→结构验收→提议安装2、钢材的复验：为确保焊接质量，在备料前对所用的钢材进行化学成分、机械性能复验，保证符合图纸要求的材质。

3、放样号料：3.1钢结构下料是第一道工序，该工程采取图纸下料法，直接按图纸所示的尺寸在钢材上按1：1的比例划线下料，允许偏差不超过1mm。

3.2号料前必须了解原材料的钢号及规格，检查原材料的质量，如有疤痕、裂纹、夹灰、厚度不足的现象时应调换材料或取得技术人员同意后方可使用。

3.3加强计量管理，严禁使用未检验、检验超期、无检验合格证的计量器具和非法计量单位。

3.4在号料的过程中，应随时在样板、样杆上记录下已号料的数量，号料完毕则应在样板和样杆上记下实际数量，写上“完”或“全”字样和号料日期。

钢结构基础施工方案(3篇)

钢结构基础施工方案(3篇)

第1篇一、工程概况本项目为某大型钢结构厂房，位于我国某工业开发区。

厂房占地面积约12000平方米，建筑面积约8000平方米。

钢结构主体采用焊接H型钢，屋面采用彩钢板，墙面采用金属围护板。

基础部分采用钢筋混凝土基础，考虑到钢结构的特点，基础设计需满足承载力和稳定性要求。

二、施工准备1. 技术准备- 熟悉设计图纸，了解钢结构基础的构造、尺寸、材料要求等。

- 研究施工规范和标准，确保施工过程符合相关要求。

- 制定详细的施工方案，明确施工工艺、施工顺序、质量要求和安全措施。

2. 材料准备- 钢筋：符合国家标准的HPB300钢筋，直径根据设计要求确定。

- 混凝土：强度等级不低于C20，采用商品混凝土。

- 模板：采用钢模板，保证模板的刚度、强度和稳定性。

- 砼：采用符合国家标准的水泥、砂、石子等原材料，按设计配合比拌制。

3. 设备准备- 混凝土搅拌车：用于混凝土的拌制和运输。

- 混凝土泵车：用于混凝土的输送。

- 钢筋绑扎机：用于钢筋的绑扎。

- 振捣器：用于混凝土的振捣。

- 井字架：用于模板的支撑。

4. 人员准备- 组织施工队伍，明确各工种人员职责。

- 进行技术交底，确保施工人员了解施工方案和质量要求。

- 进行安全教育培训，提高施工人员的安全意识。

三、施工工艺1. 测量放线- 根据设计图纸，确定基础轴线位置。

- 利用全站仪等测量仪器，进行基础轴线放样。

- 标注基础边线、轴线位置和尺寸。

2. 模板安装- 模板采用钢模板，按照设计尺寸制作。

- 模板安装前，应进行清理和检查，确保模板的完好和清洁。

- 模板安装时，应采用井字架进行支撑，保证模板的稳定性和刚度。

3. 钢筋绑扎- 钢筋绑扎前，应检查钢筋的规格、尺寸和数量。

- 钢筋绑扎时，应按照设计要求进行，确保钢筋的间距和位置准确。

- 钢筋绑扎完成后，应进行自检和互检，确保钢筋绑扎质量。

4. 混凝土浇筑- 混凝土浇筑前，应检查模板、钢筋和施工场地。

- 混凝土采用商品混凝土，按设计配合比拌制。

钢结构工程施工方案范本

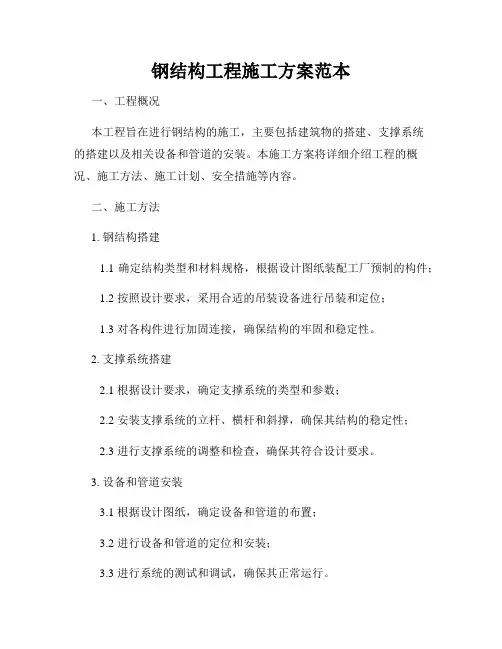

钢结构工程施工方案范本
