感应测井仪器实验报告一、引言感应测井是石油勘探开发领域中常用的技术手段之一，通过采集地下岩层的电磁信号，获得地层的电导率、渗透率等物理参数，为油气资源的评价和开发提供了关键信息。
感应测井仪器是实现这一过程的关键设备，本实验旨在通过测试感应测井仪器的性能参数，验证其在地质勘探中的可行性。
二、实验目的1. 理解感应测井的原理及仪器结构；2. 学习使用感应测井仪器对模拟地层进行测量；3. 分析感应测井仪器的性能参数。
三、实验设备与方法3.1 实验设备本次实验使用的设备包括：1. 感应测井仪器：型号XYZ-100；2. 模拟地层样本：包括含水率不同的模拟岩心。
3.2 实验方法1. 连接感应测井仪器并对仪器进行初始化；2. 将模拟地层样本插入测井仪器的探头中；3. 设置测量参数，如频率、测量深度等；4. 进行测量并记录测量结果；5. 分析测量结果并计算地层物理参数。
四、实验结果与分析4.1 测量结果根据实验设备与方法的步骤，我们进行了多组模拟地层的感应测量，记录了测量得到的数据，并绘制了相应的曲线图。
以频率为横坐标，电导率为纵坐标，我们绘制了不同深度下的电导率曲线图，并通过曲线的变化趋势来分析地层的性质。
4.2 分析与讨论通过对测量结果的分析与讨论，我们得出以下结论：1. 感应测井仪器在测定地层电导率方面具有较高的准确性与可靠性；2. 不同深度下的电导率曲线呈现出不同的变化趋势，由此可以判断不同地层的性质，如含水率、岩性等；3. 在实际应用中，感应测井仪器还可以与其他测井仪器相结合，对地层物性参数进行多参数综合分析，提高评价准确度。
五、实验结论通过本次实验，我们验证了感应测井仪器在地质勘探中的可行性，具体得出以下结论：1. 感应测井仪器可以准确测量地层的电导率等物理参数；2. 感应测井仪器在分析地层特性、评价油气资源方面具有重要作用；3. 进一步的研究工作可以探索感应测井仪器与其他测井技术的结合，提高勘探开发效率。

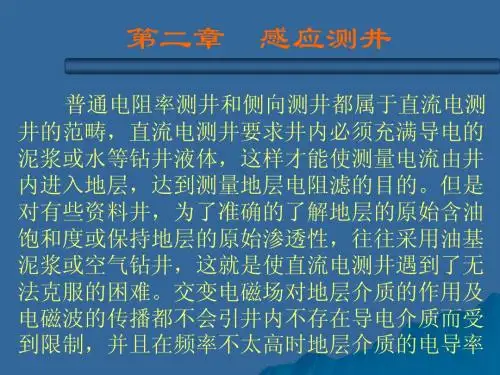

第五章感应测井前面讲的电阻率测井存在的问题：供电电极发射供电电流，流经泥浆进入地层，然后得到地层的电阻率，这些测井方法只能在水基泥浆井中使用。
对于油基泥浆井来说，由于电流无法进入地层，因此电阻率测井就无法使用了。
为了解决在油基泥浆井中测量地层电阻率，产生了感应测井，它是利用了电磁感应原理，通过研究交变电场的特性来反映地层电导率的一种测井方法。
在一定条件下，感应电阻率比普通电阻率测井方法更优越，例如以后要提到，感应测井受围岩的影响较小，对低电阻率地层反映灵敏，目前感应测井已得到广泛应用。
§5-1 感应测井的基本原理一、线圈系结构线圈系相当于普通电阻率测井的电极系，双线圈系由发射线圈和接收线圈组成（69 页图5-1 双线圈系感应测井原理图）。
发射线圈到接收线圈的距离叫线圈距，记作L。
二、感应测井的基本原理1 ．单元环理论测井原理概述：发射线圈通以频率一定，振幅稳定的交变电流，它在地层中产生交变磁场（也称一次磁场）。
根据电磁场理论，交变电场产生交变磁场, 交变磁场产生电场，因此在交变磁场的作用下，在地层中产生感应电流，它是以井轴为中心的环流，称为涡流；涡流又产生交变磁场（又称二次磁场），在接收线圈产生感应电动势。
接收线圈感应电动势取决于感应涡流的大小，而涡流的大小又取决于地层的电导率，感应测井实质即记录接收线圈感应电动势的大小并经刻度最终转化成地层的电导率。
另外，发射线圈还在接收线圈直接产生感应电动势，这个电动势与地层性质无关，称为无用信号，记作E x,也记作E无用。
而把与地层电导性质有关的感应电动势叫有用信号，记为E有用，实际测井时只记录有用信号。
有用信号同无用信号的相位差90。
，因此可以利用相敏检波器压制无用信号而直接记录有用信号。
（有用信号的大小♦涡流的大小-地层电导率）--------------------------------- ►感应测井记录的有用信号，是由于地层中感应电流（涡流）的变化，在接收线圈中产生感应电动势，要确定接收线圈感应电动势的大小，首先确定地层de d 1dtiw21(1)中感应涡流的大小。
