离心风机的工作原理

风机种类和工作原理
风机有多种种类和工作原理。

下面将会介绍其中一些常见的类型及相关工作原理。

1. 轴流风机：
轴流风机主要通过叶轮产生的轴向推力来加速气体流动。

它们通常用于需要大量气体流动的应用，如冷却塔和空调系统。

轴流风机通过沿着叶轮轴线方向推动气体，将气体沿着同一方向运动。

2. 离心风机：
离心风机通过旋转的叶片产生离心力，将气体抛出并形成高速气流。

它们适用于需要产生高压力的应用，如通风系统和压缩机。

离心风机通过离心力将气体推动到离叶轮中心较远的方向。

3. 混流风机：
混流风机是轴流风机和离心风机的组合体。

它们结合了两者的优点，既能够产生高压力，又能够产生大量气体流量。

混流风机常用于通风换气和空调系统中。

4. 无叶风机：
无叶风机采用了新颖的工作原理，通过电磁力与气体之间的交互作用来产生气流。

无叶风机没有传统的叶片结构，因此具有较低的噪音和更安全的操作。

这些风机种类和工作原理在不同应用领域中发挥着重要作用。

根据具体的需求和条件选择适当的风机类型可以提高系统性能和效率。

外转子离心风机工作原理
外转子离心风机是一种基于离心力原理工作的设备，主要用于输送空气或气体。

其工作原理是将物质通过进气口吸入，然后在旋转叶轮的作用下加速旋转，并在离心力作用下被甩出离心机的出口，从而产生大量气流和压力。

外转子离心风机由电机、叶轮、进气口、出气口、机壳和附件等组成。

其中，电机提供动力，带动叶轮旋转；进气口将空气吸入，经过加速旋转的叶轮后，从出气口排出；机壳起到支撑和封闭的作用，可以减小噪声和振动；附件包括控制系统、滤网等，可以增加设备的安全性和可靠性。

外转子离心风机的工作原理可以用物理学中的离心力原理来解释：通过叶轮的旋转，物质被甩出离心机的出口，这是因为物质在叶轮旋转的过程中，会受到向外的离心力作用，从而产生向外的加速度。

当离心力超过物质的惯性力时，物质就会被甩出离心机的出口。

外转子离心风机的应用非常广泛，可以用于通风、空调、压缩空气、燃气输送、烟气处理等领域。

其中，通风和空调是其主要应用领域之一，可以为建筑物提供新鲜空气和循环空气，从而保持室内空气的清洁和舒适。

- 1 -。

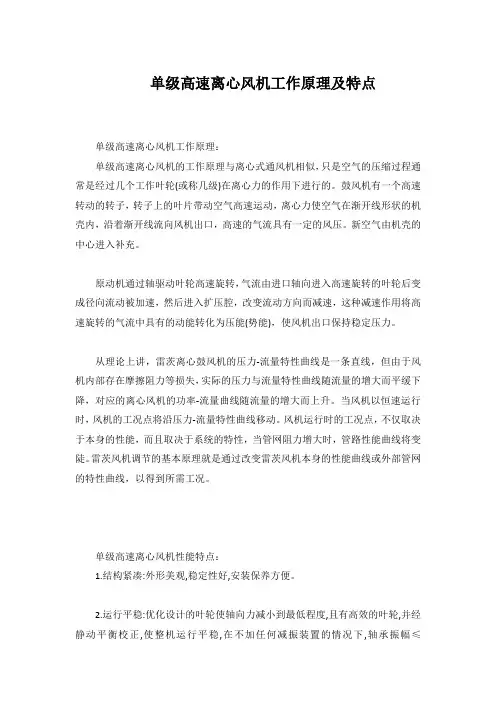

单级高速离心风机工作原理及特点单级高速离心风机工作原理：单级高速离心风机的工作原理与离心式通风机相似，只是空气的压缩过程通常是经过几个工作叶轮(或称几级)在离心力的作用下进行的。

鼓风机有一个高速转动的转子，转子上的叶片带动空气高速运动，离心力使空气在渐开线形状的机壳内，沿着渐开线流向风机出口，高速的气流具有一定的风压。

新空气由机壳的中心进入补充。

原动机通过轴驱动叶轮高速旋转，气流由进口轴向进入高速旋转的叶轮后变成径向流动被加速，然后进入扩压腔，改变流动方向而减速，这种减速作用将高速旋转的气流中具有的动能转化为压能(势能)，使风机出口保持稳定压力。

从理论上讲，雷茨离心鼓风机的压力-流量特性曲线是一条直线，但由于风机内部存在摩擦阻力等损失，实际的压力与流量特性曲线随流量的增大而平缓下降，对应的离心风机的功率-流量曲线随流量的增大而上升。

当风机以恒速运行时，风机的工况点将沿压力-流量特性曲线移动。

风机运行时的工况点，不仅取决于本身的性能，而且取决于系统的特性，当管网阻力增大时，管路性能曲线将变陡。

雷茨风机调节的基本原理就是通过改变雷茨风机本身的性能曲线或外部管网的特性曲线，以得到所需工况。

单级高速离心风机性能特点：1.结构紧凑:外形美观,稳定性好,安装保养方便。

2.运行平稳:优化设计的叶轮使轴向力减小到最低程度,且有高效的叶轮,并经静动平衡校正,使整机运行平稳,在不加任何减振装置的情况下,轴承振幅≤0.04mm。

3.噪声低:雷茨鼓风机运行时,无任何机械摩擦,采用合理叶片形线使声音降为最低。

离心鼓风机产生的噪音是高频噪音,只要有障碍物,即可隔音,所以风机房外几乎无噪音。

4.无油机械:鼓风机轴承采用润滑脂润滑,轴承寿命三年以上。

风机在运行中不产生油气。

特殊要求风机,采用二硫化钼锂基脂润滑轴承。

5.叶轮:叶轮采用特殊复合线形,减少了内部泄漏,提高了容积效率。

6.易于调节:进口端蝶阀调节流量,出口端蝶阀调节压力。

图14-10 常用叶轮形式
a.前向叶片 b.多叶式前向叶片 c.径向曲叶片 d.径向直叶片 e.后向曲叶片 f.后向直叶片
（一）叶片形状对风机性能的影响 叶片形状影响出口安装角β2A的大小， 因而也影响在叶轮出口处气流绝对速度C2 的大小（图14－11）。C2不同， 则风机性能也有较大差异。
• 图11 叶片出口角β2A对叶 轮出口速度C2的影响 • (D2、 n、u2相等) • a.前向叶片(β2A＞90°) b. 径向叶片(β2A=90°) c.后 向叶片(β2A＜90°) • 1 、 由 式 PT∞=ρu2C2u 可知， C2u 愈大，则风机的 压力愈高。由图 14 － 11 可 见，在叶轮直径相同、转速 相同、流量相等时，前向叶 轮风机压力最高，径向次之， 而后向最低。
离心风机的工作过程
离心风机主要由叶轮、进风 口及蜗壳等组成（图14－ 2）。叶轮转动时，叶道 （叶片构成的流道）内的空 气，受离心力作用而向外运 动，在叶轮中央产生真空度， 因而从进风口轴向吸入空气 （速度为c0）。吸入的空气 在叶轮入口处折转90°后， 进入叶道（速度为c1），在 叶片作用下获得动能和压能。 从叶道甩出的气流进入蜗壳， 经集中、导流后，从出风口 排出
离心风机的工作原理
离心风机的工作原理
（离心式风机的分类
1 、 风机按风压（相对压力）H的大小，可分为： 2 、 高压离心风机P=2940—14700N/m2 （H=300—1500 毫米水柱） 3 、中压离心风机 P=980—2940N/m2 （H=100—300毫 米水柱） 4 、 低压离心风机P< 980N/m2 （H<100毫米汞柱）； 5、 高压轴流风机P=490—4900N/m2 （H=50—500毫米水 柱） 6 、 低压轴流风机P<490N/m2
