烧结炼铁工艺流程

高炉炼铁的工艺流程
1工艺流程
高炉炼铁是指将铁矿石通过高温熔融，向内加入含碳材料作为碳源，并以不定性熔炼方式进行冶炼得到合金铁的工艺流程。

从原料到加工入库，铁的生产过程需要经过原料处理、烧结、坩埚熔炼、出铁、浇铸等步骤。

2原料处理
原料处理是将原料供应商的铁矿石、渣，或者垃圾进行表面洗净、压块、分级，然后通过粉碎机、磨粉机或其他破碎机等进行破碎，最后将破碎料筛选，按要求的粒度或订单中的粒度组成进料料比，存入原料库。

3烧结
烧结过程将原料库中原料混合物料比按照一定要求加工成含有一定量碱性物质团簇的熔烧块状团簇物。

熔烧块状团簇物，是合成铁的基础。

4坩埚熔炼
熔融的熔烧块状团簇物放入到坩埚内，然后在特定的温度、压力和氧化剂的作用下，熔融；通过高温条件下向熔融物之中添加适量碳源和供体，使其能够凝固成铁晶体；将铁晶体团簇冷却定形，形成块状坩埚铁冰点冶炼出的铁。

5出铁
将坩埚铁取出后，在抛丸机的作用下，将坩埚铁的表面钢铁碴石，以便去除夹有的碱性物质、铁锈和杂质；通过加热、砂磨，去除磨粉残留，形成出铁。

最终的出铁的质量，是关键质量控制。

6浇注
将出铁根据客户的要求，采用机械或者化学除磷等降低磷含量的工艺，使其达到浇铸要求；然后将其运输至铸件工厂，进行正常的浇铸生产，通过模具形成不同规格的铸件，最终交付给客户。

高炉炼铁是一个复杂的、多步骤的工艺流程，从原料准备到加工成品，处处都有严格的工艺把关，以保证产品的质量。

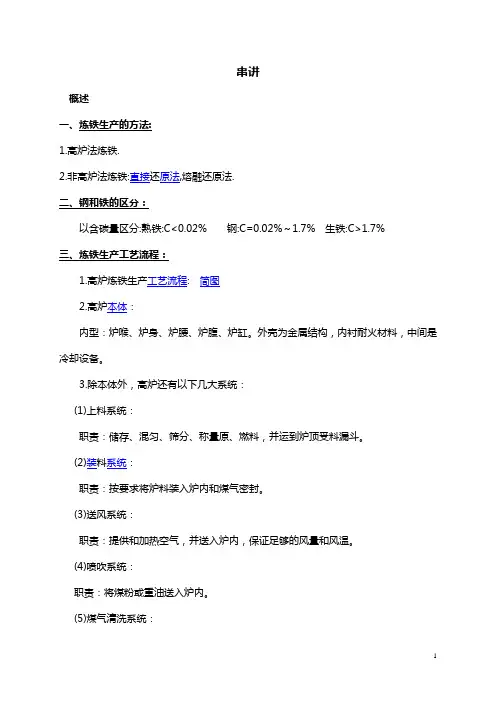

串讲概述一、炼铁生产的方法:1.高炉法炼铁.2.非高炉法炼铁:直接还原法,熔融还原法.二、钢和铁的区分：以含碳量区分:熟铁:C<0.02% 钢:C=0.02%～1.7% 生铁:C>1.7%三、炼铁生产工艺流程：1.高炉炼铁生产工艺流程: 简图2.高炉本体：内型：炉喉、炉身、炉腰、炉腹、炉缸。

外壳为金属结构，内衬耐火材料，中间是冷却设备。

3.除本体外，高炉还有以下几大系统：(1)上料系统：职责：储存、混匀、筛分、称量原、燃料，并运到炉顶受料漏斗。

(2)装料系统：职责：按要求将炉料装入炉内和煤气密封。

(3)送风系统：职责：提供和加热空气，并送入炉内，保证足够的风量和风温。

(4)喷吹系统：职责：将煤粉或重油送入炉内。

(5)煤气清洗系统：职责：收集和清洗煤气。

(6)渣铁处理系统：职责：定期排放炉内渣铁并运走，保证高炉连续生产。

(7)动力系统：职责:为高炉的正常生产提供"风、水、电、气"等能源.是高炉正常生产的保障.四、高炉炼铁主要经济技术指标：1.高炉利用系数：指每昼夜每立方米高炉有效容积生产的合格炼钢生铁量。

2.冶炼强度：指每昼夜、每立方米高炉有效容积消耗的干焦量。

干焦耗用量冶炼强度＝—————————————（t/(m3.d)）有效容积×实际工作日3.综合冶炼强度：除干焦外，还考虑有喷吹的其他类型的辅助燃料。

综合干焦耗用量综合冶炼强度＝————————————（t/(m3.d)）有效容积×实际工作日4.焦比：冶炼一吨铁消耗的干焦量。

干焦耗用量（kg）入炉焦比＝————————合格生铁产量（t）5．综合焦比：生产每吨生铁所消耗的干焦数量以及各种辅助燃料折算为干焦之总和。

干焦数量＋Σ喷吹燃料×折算系数综合焦比= —————————————————（kg/t）合格生铁产量综合干焦耗用量= ——————————（kg/t）合格生铁产量6.休风率：高炉休风停产时间占规定日历作业时间的百分数。

均压
上料小车 绳轮
过滤、消音
鼓风机
高炉工艺路线 2—送风系统
放风阀
燃烧室
煤气
蓄热室（格子砖）
送风阀
冷风总管
热风炉
高炉本体
送风装置
热
倒
助燃风机
风流
休
热风围管
热风总管
风 阀
高炉炉顶
高炉工艺路线 3—喷煤系统
煤气 上升管
粗煤气
煤气 下降管
煤气柜 热风炉
布袋 除尘器
重力 除尘器
放渣 出铁箅渣
高炉工艺路线四—水渣系统
炉喉 炉身
炉腰 炉腹 渣口 炉缸
高炉本体
高炉炼铁过程是连续 不断进行的，高炉上部 不断装入炉料和有煤气 导出，下部不断鼓入空 风口 气和定期放出渣铁。
铁口
高炉工艺路线 1—上料系统
碎矿
原料场
碎焦
电除尘
皮带机 高炉矿烧结矿
布料
炉顶料罐
振动筛
斜桥
上料
称重料斗
皮带机
料斗
气密箱 溜槽 探尺
图 2-4
炼铁生产工艺流程
高炉主要分为以下几大系统
·高炉本体
·上料系统
·送风系统
·出铁场
·煤气系统
·水渣系统
※ 喷煤系统
高炉生产新技术
软水密闭循环冷却
富氧喷煤
球团矿
焦碳 烧结矿
高炉炼铁工艺总路线
上料
布料
冶
热送 化验 出铁
炼
炼钢
铸铁
放渣
送风 喷煤 煤气
水渣系统
图 2-4 炼 铁 生 产 工 艺 流 程（续一）
干渣沟 冲渣泵
水渣沟

⼀组图看懂钢铁⽣产⼯艺流程钢材从最初的铁矿⽯，经过不断烧结冶炼，轧制、热处理及机械加⼯，最终得到成品。

下⾯咱们⼀起来了解⼀下钢铁⽣产⼯艺流程吧：1钢铁⽣产⼯艺流程——炼钢1炼焦⽣产流程炼焦⽣产流程：炼焦作业是将焦煤经混合，破碎后加⼊炼焦炉内经⼲馏后产⽣热焦碳及粗焦炉⽓之制程。

2烧结⽣产流程烧结⽣产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加⼊烧结机，由点⽕炉点燃细焦炭，经由抽⽓风车抽风完成烧结反应，⾼热之烧结矿经破碎冷却、筛选后，送往⾼炉作为冶炼铁⽔之主要原料。

3⾼炉⽣产流程⾼炉⽣产流程：⾼炉作业是将铁矿⽯、焦炭及助熔剂由⾼炉顶部加⼊炉内，再由炉下部⿎风嘴⿎⼊⾼温热风，产⽣还原⽓体，还原铁矿⽯，产⽣熔融铁⽔与熔渣之炼铁制程。

4转炉⽣产流程转炉⽣产流程：炼钢⼚先将熔铣送前处理站作脱硫脱磷处理，经转炉吹炼后，再依订单钢种特性及品质需求，送⼆次精炼处理站(RH真空脱⽓处理站、Ladle Injection盛桶吹射处理站、VOD 真空吹氧脱碳处理站、STN搅拌站等)进⾏各种处理，调整钢液成份，最后送⼤钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表⾯缺陷，或直接送下游轧制成条钢、线材、钢板、钢卷及钢⽚等成品。

2钢铁⽣产⼯艺流程——轧钢1连铸⽣产流程连铸⽣产流程：连续铸造作业乃是将钢液转变成钢胚之过程。

上游处理完成之钢液，以盛钢桶运送到转台，经由钢液分配器分成数股，分别注⼊特定形状之铸模内，开始冷却凝固成形，⽣成外为凝固壳、内为钢液之铸胚，接着铸胚被引拔到弧状铸道中，经⼆次冷却继续凝固到完全凝固。

经矫直后再依订单长度切割成块，⽅块形即为⼤钢胚，板状形即为扁钢胚。

此半成品视需要经钢胚表⾯处理后，再送轧钢⼚轧延。

2⼩钢坯⽣产流程⼩钢胚⽣产流程：⼤钢胚由连铸机产出经过加热、除锈、烧除、粗轧、精轧、剪切后，⽣产成截⾯118mm*118mm⼩钢胚，其中60%的⼩钢胚再经检验、研磨去除表⾯缺陷，供应条、线⼯场轧延成条钢、线材盘元与直棒钢产品。
