【CN209432819U】一种点型可燃气体探测器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920434159.2(22)申请日 2019.04.02(73)专利权人 北京北燃环能科技发展有限公司地址 100011 北京市朝阳区安定门外外馆东后街35号 专利权人 北京市公用事业科学研究所(72)发明人 马楠　董李　寮瑞东　杜尚　张朝海　徐鹏　彭振宇　张其涛　李印铁　文泽轩　胡嘉翌　杨京楠　何流　王帅　(51)Int.Cl.G01D 21/00(2006.01)

(54)实用新型名称一种集成式引火检测系统(57)摘要本实用新型提供了一种集成式引火检测系统，点火装置、常明火装置、火焰检测器以及容纳所述点火装置、常明火装置和火焰检测器的保护壳体，所述火焰检测器位于所述常明火装置出火口的下方，所述点火装置与所述常明火装置相距5-10厘米，是一种同时将引火系统与检测系统集成于同一设备上，同时也避免了引火系统与检测系统之间的相互干扰，进而能够对系统的散热进

行优化的集成式引火检测系统。

权利要求书1页 说明书3页 附图3页CN 209512907 U2019.10.18

CN 209512907

U1.一种集成式引火检测系统，其特征在于，包括：点火装置、常明火装置、火焰检测器以及容纳所述点火装置、常明火装置和火焰检测器的保护壳体，所述火焰检测器位于所述常明火装置出火口的下方，所述点火装置与所述常明火装置相距5-10厘米，所述保护壳体为双层结构，所述点火装置从所述保护壳体的侧壁穿过进入所述保护壳体的首层，所述火焰检测器位于所述保护壳体的第二层结构上。2.如权利要求1所述的一种集成式引火检测系统，其特征在于：所述集成式引火检测系统还包括水泵以及喷淋装置，所述水泵与所述喷淋装置相接，并向所述喷淋装置供水，所述水泵与所述喷淋装置之间由输水管道连接，所述输水管道穿过所述保护壳体，所述喷淋装置位于所述保护壳体的首层上。3.如权利要求1所述的一种集成式引火检测系统，其特征在于：所述集成式引火检测系统还包括石英镜片，所述石英镜片位于所述火焰检测器正上方。4.如权利要求1所述的一种集成式引火检测系统，其特征在于：所述点火装置位于所述常明火装置的正上方。5.如权利要求1所述的一种集成式引火检测系统，其特征在于：所述保护壳体的周缘还设置有溢流孔。6.如权利要求2所述的一种集成式引火检测系统，其特征在于：所述水泵采用间歇工作的方式工作。7.如权利要求1所述的一种集成式引火检测系统，其特征在于：所述保护壳体设置于循

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920192234.9

(22)申请日 2019.02.12

(73)专利权人 广州德标智能化工程有限公司地址 510000 广东省广州市番禺区沙头街嘉品三街

(72)发明人 李俊军　

(74)专利代理机构 广州正驰知识产权代理事务所(普通合伙) 44536代理人 洪安鹏

(51)Int.Cl.F17D 1/02(2006.01)F17D 3/01(2006.01)

(54)实用新型名称一种防爆气体输送系统(57)摘要本实用新型公开了一种防爆气体输送系统，包括输送管道，所述输送管道上套设有监测设备，且所述监测设备无线连接有监控终端；所述监测设备包括支撑仓体，所述支撑仓体内安装有数据箱，所述数据箱的一侧安装有显示灯，所述数据箱的下方安装有控制电机，所述控制电机与所述支撑仓体固定连接。有益效果：通过输送管道进行气体输送，通过监测设备进行输气管道内的气压进行检测，实时的进行气压的检测与保护，且通过流速监测盒进行对流速监测风叶进行流速进行检测，将数据进行记录同时进行传输，控制电机进行控制密封板进行密封控制，在气压

不正常的情况下进行密封。

权利要求书1页 说明书3页 附图3页CN 209622482 U2019.11.12

CN 209622482

U1.一种防爆气体输送系统，其特征在于，包括输送管道（1），所述输送管道（1）上套设有

监测设备（2），且所述监测设备（2）无线连接有监控终端（3）；

所述监测设备（2）包括支撑仓体（5），所述支撑仓体（5）内安装有数据箱（25），所述数据

箱（25）的一侧安装有显示灯（4），所述数据箱（25）的下方安装有控制电机（10），所述控制电

机（10）与所述支撑仓体（5）固定连接，所述控制电机（10）的下方安装有旋转密封叶（11），所

述旋转密封叶（11）的顶部与所述控制电机（10）的输出轴固定连接，所述控制电机（10）的一

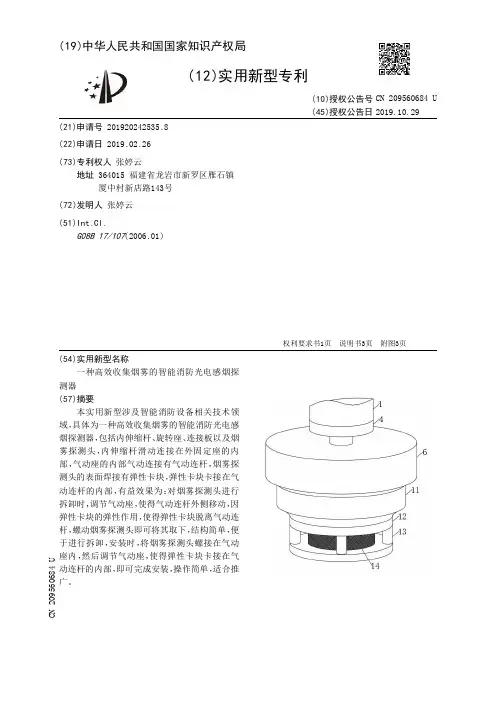

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920242535.8

(22)申请日 2019.02.26

(73)专利权人 张婷云地址 364015 福建省龙岩市新罗区雁石镇厦中村新店路143号

(72)发明人 张婷云　

(51)Int.Cl.G08B 17/107(2006.01)

(54)实用新型名称一种高效收集烟雾的智能消防光电感烟探测器(57)摘要本实用新型涉及智能消防设备相关技术领域，具体为一种高效收集烟雾的智能消防光电感烟探测器，包括内伸缩杆、旋转座、连接板以及烟雾探测头，内伸缩杆滑动连接在外固定座的内部，气动座的内部气动连接有气动连杆，烟雾探测头的表面焊接有弹性卡块，弹性卡块卡接在气动连杆的内部，有益效果为：对烟雾探测头进行拆卸时，调节气动座，使得气动连杆外侧移动，因弹性卡块的弹性作用，使得弹性卡块脱离气动连杆，螺动烟雾探测头即可将其取下，结构简单，便于进行拆卸，安装时，将烟雾探测头螺接在气动座内，然后调节气动座，使得弹性卡块卡接在气动连杆的内部，即可完成安装，操作简单，适合推

广。

权利要求书1页 说明书3页 附图3页CN 209560684 U2019.10.29

CN 209560684

U1.一种高效收集烟雾的智能消防光电感烟探测器，包括内伸缩杆（1）、旋转座（4）、连接

板（11）以及烟雾探测头（14），其特征在于：所述内伸缩杆（1）滑动连接在外固定座（2）的内

部，内伸缩杆（1）的表面焊接有气动推板（3），所述气动推板（3）螺接在外固定座（2）的内壁

上，内伸缩杆（1）的表面螺接有旋转座（4），所述旋转座（4）的表面转动连接有旋转杆（5），所

述旋转杆（5）螺接在固定架（6）的内部，所述固定架（6）的表面焊接有安装架（7），所述安装

架（7）的内部设有两组转动槽（8），两组所述转动槽（8）的内部转动连接有转动杆（9），所述

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920363540.4(22)申请日 2019.03.21(73)专利权人 防灾科技学院地址 101199 北京市通州区八里桥迤东(72)发明人 李亚南　洪利　高志涛　(74)专利代理机构 北京市盛峰律师事务所 11337代理人 席小东(51)Int.Cl.G01V 1/18(2006.01)

(54)实用新型名称一种便携式烈度监测仪(57)摘要本实用新型提供一种便携式烈度监测仪，包括外壳体(10)、支架(1)、锂电池(2)、MEMS三轴加速度传感器(3)、WiFi天线模块(4)、蜂鸣器(5)、USB接口(6)、电路板(7)和墙体固定单元；所述墙体固定单元包括尼龙粘钩(14)、安装孔(15)、固定板(16)、调平气泡(17)、锁紧件(18)、墙体连接杆(19)、球形连接杆(20)、内立柱(21)和外套筒(22)。优点为：本实用新型提供一种便携式烈度监测仪，是一种应用于地震废墟现场的可实现快速安装、移动方便、姿态调节方便的烈度监测仪，

满足地震废墟现场烈度监测的需要。

权利要求书1页 说明书3页 附图4页CN 209486308 U2019.10.11

CN 209486308

U1.一种便携式烈度监测仪，其特征在于，包括外壳体(10)、支架(1)、锂电池(2)、MEMS三轴加速度传感器(3)、WiFi天线模块(4)、蜂鸣器(5)、USB接口(6)、电路板(7)和墙体固定单元；所述外壳体(10)为空腔结构，在所述外壳体(10)的左右两侧开设栅状条纹孔(11)，在所述外壳体(10)的顶面以按键贴膜方式设置前面板，所述前面板上面设置状态指示灯(8)、电源与设置按钮(9)；所述外壳体(10)的内部设置所述支架(1)，所述支架(1)采用两层结构，上层安装所述锂电池(2)，下层安装所述MEMS三轴加速度传感器(3)、所述WiFi天线模块(4)、所述蜂鸣器(5)、所述USB接口(6)和所述电路板(7)；所述外壳体(10)的下方安装所述墙体固定单元；所述墙体固定单元包括尼龙粘钩(14)、安装孔(15)、固定板(16)、调平气泡(17)、锁紧件(18)、墙体连接杆(19)、球形连接杆(20)、内立柱(21)和外套筒(22)；所述墙体连接杆(19)水平设置，所述墙体连接杆(19)的一端固定安装所述尼龙粘钩(14)，所述尼龙粘钩(14)用于与被固定物表面的尼龙绒面(13)粘合连接固定；所述墙体连接杆(19)的另一端固定垂直状态的所述内立柱(21)；所述墙体连接杆(19)的上面固定所述外套筒(22)，并且，所述外套筒(22)套于所述内立柱(21)的外面，所述外套筒(22)的顶面高度高于所述内立柱(21)的顶面高度，使所述外套筒(22)的顶面与所述内立柱(21)的顶面之间形成容置腔；所述球形连接杆(20)包括一体成形的连杆部以及位于所述连杆部下方的球形部；所述球形连接杆(20)的顶面装配到所述固定板(16)上面的安装孔(15)中，进而实现所述球形连接杆(20)与所述固定板(16)的连接固定，所述固定板(16)的表面固定安装所述外壳体(10)；所述球形连接杆(20)的球形部延伸到所述容置腔中，并使所述内立柱(21)的顶面支撑所述球形连接杆(20)，所述球形连接杆(20)的所述球形部可在所述容置腔中自由水平转动和俯仰运动；所述锁紧件(18)安装于所述外套筒(22)上面，用于锁紧所述球形连接杆(20)的所述球形部，进而保持所述球形连接杆(20)的姿态。2.根据权利要求1所述的一种便携式烈度监测仪，其特征在于，所述锁紧件(18)为螺杆，在所述外套筒(22)上面开设对应的螺纹孔；所述螺杆的一端旋入所述螺纹孔，并与所述球形连接杆(20)的所述球形部的外表面相抵。3.根据权利要求1所述的一种便携式烈度监测仪，其特征在于，所述球形连接杆(20)的所述球形部的直径与所述容置腔的直径相匹配。4.根据权利要求1所述的一种便携式烈度监测仪，其特征在于，所述固定板(16)安装调
