现场传感器接线说明

传感器的接线方法
传感器的接线方法取决于传感器的类型和使用场景。

以下是几种常见的传感器接线方法：
1. 数字传感器接线方法：
- 将传感器的VCC引脚连接到电源的正极。

- 将传感器的GND引脚连接到电源的负极。

- 将传感器的信号引脚连接到控制器或微控制器的数字输入引脚。

2. 模拟传感器接线方法：
- 将传感器的VCC引脚连接到电源的正极。

- 将传感器的GND引脚连接到电源的负极。

- 将传感器的输出引脚连接到控制器或微控制器的模拟输入引脚。

3. 传感器模拟数字转换接线方法：
- 将传感器的VCC引脚连接到电源的正极。

- 将传感器的GND引脚连接到电源的负极。

- 将传感器的输出引脚连接到模拟数字转换器(ADC)的输入引脚。

- 将ADC的输出引脚连接到控制器或微控制器的数字输入引脚。

需要注意的是，在接线之前，请务必仔细阅读传感器的数据手册或技术规格，以确保正确的接线方法和电源电压。

此外，如果有其他特殊要求或细节，也应该参
考传感器的规格和说明书中的指导。

AS-030）
rt=红色，ws=白色，sw=黑色，ge=黄色，ge/sw=黄黑色
AS-022、AS-030传感器按上图所示进行接线。
其中AS-022为三线制，接线时需要：将端子38、39进行短接；将端子42、
43进行短接。
黄黑线接在SE端子上。
采用屛蔽电缆以压制外部RF噪音。电源线和继电器接线可不用屏蔽线。所
制装置。
. 触点功率：最大5A，220V AC（电阻性负载）
. 灭火花装置必须装在火花发生处尽可能近的地方！
图：继电器接线
上图所示为触点处于常态不通电位置。
继电器
下边各图说明术语
— 常态通电
— 常态不通电
粗线表示通电线路。
1、接地
将电源的保护地接到位于壳内顶部的PE端子，这是机壳的中心接地点。
通过将端子1（或2）与SE间的跳线使PE连接到TE，这是标准接法。
在特殊情况，如外部仪器要用内部的接地输入，则要去掉该跳线以断开PE
和TE的连接。
请参考该说明书中“通用接地推荐”。
2、屏蔽
2、CCS型振动加速度传感器（恒定电流供电，例如 AS-062） ......................................... 3
3、振动速度传感器（例如 VS-068，VS-069） .................................................................... 4
上图所示为继电器常态不通电和常态通电模式
六、VC1100模块继电器复位
当继电器自保持功能被激活时，继电器动作后会保持其状态，此时，可通过
操作面板或远控接口来复位自保持继电器。

• 模拟量输出-AO • （如调节阀控制、风门调节等） • BAS发出设备开0，25%，50%，75%，100% 的命令 • 使用万用表测量DDC输出及反馈值； • 判断控制阀门开度与控制信号是否一致; • 响应正确为合格
谢谢！
现场调试及传感器安装
1.1.1 调试指南
• (一)、调试应具备的条件 • （1）、受BAS监控的设备必须先手动调试 通过； • （2）、各设备机房必须有良好的照明和正 确的电源； • （3）、当涉及与其他有关厂家机电设备接 口时，厂家必须有人配合；
(二)、调试工具
• • • • （1）、手提电脑； （2）、对讲机若干； （3）、万用表； （4）、常用电工工具若干；
水管式压差传感器安装图
第七类：流量计
• 一般有转子流量计、插入式电磁流量计、涡街 式流量计及超声波流量计等，考虑到设备的性 价比，BA系统实际需要情况，一般用插入式 电磁流量计，通常选用DWM2000。 • 调试时请注意以下几点： • 安装位置，需安装在水平直管上，在流量计的 上游需有10倍管径的直管，在流量计的下游需 有5倍管径的直管，如无足够的直管将直接影 响流量计的精度，另水管上的安装位置及套管 安装深度如下图所示；
• 此种传感器如H-SBC-SDT，常用于新风温度、 送风温度及回风温度等，水管型的有H-SBCSDT -150/200，常用于冷冻冷却水系统及热 交换系统，在调试前可先用万表测量其电 阻值，与标准的电阻温度对照表比较，读 出此传感器的温度值与标准温度计测得的 值比较，判断是否在精度范围内，以决定 是否更换此传感器。
第四类：风管式压力开关
• 如609系列压力开关，通常用过滤网压差报警 及风机压差运行状态的判断。 • 用于过滤网压差报警时压力开关的设定：开启 空调机组让其全速运行，调节压差设定至刚好 能动作的位置，把此设定值放大2倍即为压差 报警设定。 • 风机压差开关的设定：开启空调机组让其全速 运行，调节压差设定至刚好能动作的位置，把 此设定值调整至此点的1/3处，再开/关风机数 次检验，压差开关是否相应动作。

四根引出线传感器的接线
传感器的接线在实际操作中一定要注意极性，不同类型的传感器接线也各不相同，不管是何种类型的传感器，其引出导线大致可分二根线或三根线两种情况。

导线的颜色一般有棕色（红色）、黑色（黄色）、蓝色，对于三根线传感器的接线来讲，棕色（红色）导线要接电源正极，蓝色导线接电源负极，而黑色（黄色）导线是传感器的信号输出线，可以接PLC。

下面将传感器的接线举例说明。

四根引出线传感器的接线示意图：
NPN型接线（一对常开，一对常闭）：
图1 NPN型四线接线原理图
PNP型接线（一对常开，一对常闭）：
图2 PNP型四线接线原理图。

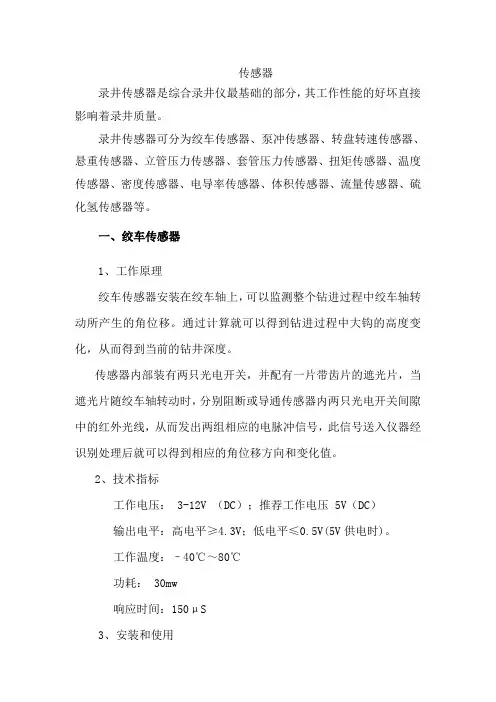

传感器录井传感器是综合录井仪最基础的部分，其工作性能的好坏直接影响着录井质量。

录井传感器可分为绞车传感器、泵冲传感器、转盘转速传感器、悬重传感器、立管压力传感器、套管压力传感器、扭矩传感器、温度传感器、密度传感器、电导率传感器、体积传感器、流量传感器、硫化氢传感器等。

一、绞车传感器1、工作原理绞车传感器安装在绞车轴上，可以监测整个钻进过程中绞车轴转动所产生的角位移。

通过计算就可以得到钻进过程中大钩的高度变化，从而得到当前的钻井深度。

传感器内部装有两只光电开关，并配有一片带齿片的遮光片，当遮光片随绞车轴转动时，分别阻断或导通传感器内两只光电开关间隙中的红外光线，从而发出两组相应的电脉冲信号，此信号送入仪器经识别处理后就可以得到相应的角位移方向和变化值。

2、技术指标工作电压： 3-12V （DC）；推荐工作电压 5V（DC）输出电平：高电平≥4.3V；低电平≤0.5V(5V供电时)。

工作温度：–40℃～80℃功耗： 30mw响应时间：150μS3、安装和使用引出脚接线规定传感器为4线制，分别定义为：红色 +5V；黑色 0V；蓝色信号A；黄色信号B。

安装操作步骤绞车传感器安装在绞车轴上，滚筒轴两端均可安装，但输出相位的位序相反，为正确确定转轴方向，接收仪器有相应的倒向开关，传感器外壳可靠接地。

安装时，卸下滚筒轴端面的护罩及导气龙头的气动接头，先将传感器安装牢固，再把气动接头装上，用绞车皮带将传感器的外壳固定牢固后，装上护罩，最后将电缆线接至接收仪器。

4、一般故障判断及排除如绞车传感器在绞车轴旋转过程中，无信号输出，即两路脉冲或一路脉冲信号出故障，首先应检查加长电缆的断线或损坏。

如怀疑绞车传感器出故障，在通电情况下缓慢转动绞车传感器轴，同时用万用表直流电压挡分别测量传感器的信号A脚和B脚输出的电压，如果绞车传感器工作正常，输出电压为高电平≥4.3V；低电平≤0.5V。

5、维护保养采取防水、防污染等外部防护措施以提高其寿命和可靠性。

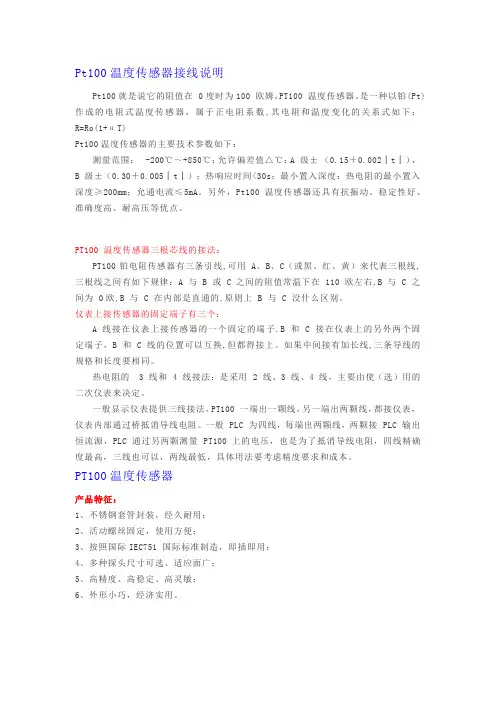

Pt100温度传感器接线说明Pt100就是说它的阻值在 0度时为100 欧姆，PT100 温度传感器。

是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│），B 级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

PT100 温度传感器三根芯线的接法：PT100铂电阻传感器有三条引线,可用 A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A 与 B 或 C之间的阻值常温下在 110 欧左右,B 与 C 之间为 0欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别。

仪表上接传感器的固定端子有三个：A 线接在仪表上接传感器的一个固定的端子.B 和C 接在仪表上的另外两个固定端子，B 和 C 线的位置可以互换,但都得接上。

如果中间接有加长线,三条导线的规格和长度要相同。

热电阻的 3 线和 4 线接法：是采用 2 线、3 线、4 线，主要由使（选）用的二次仪表来决定。

一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源，PLC 通过另两颗测量 PT100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

PT100温度传感器产品特征：1、不锈钢套管封装，经久耐用；2、活动螺丝固定，使用方便；3、按照国际IEC751 国际标准制造，即插即用；4、多种探头尺寸可选、适应面广；5、高精度、高稳定、高灵敏；6、外形小巧，经济实用。

KGT-L煤矿用设备开停传感器（智能型）使用说明书三正电气集团有限公司一、概述KGT-L型设备开停检测传感器主要用于检测井下机电设备（如采煤机、提升机、破碎机、主扇、局扇、水泵、风机、运输机等）的开停状态，并把检测到的设备开停信号转换成485信号传输给监测系统分站（或其他向地面传送信息的载波设备等），再远传至地面调度监控中心，集中在模拟盘及计算机显示屏上直接显示。

可实现由地面对全矿机电设备的开停状态进行集中连续自动监测并进行必要的控制。

该传感器是确保矿井安全生产，实时监测矿井生产及工作状况的重要传感器之一。

也可作为统计各种机电设备运转好坏，运转时间长短及设备利用率的依据。

该传感器系矿用本质安全型，具有结构合理、安装方便、性能可靠、功耗低、适应性强、维护量小等特点，适用于监测供电电流大于5A的各种交流驱动的机电设备。

二、主要技术指标1、防爆型式：矿用本质安全型，标志为“ExibI”。

2、输入电源：本质安全直流电源12~21V,工作电流≤30mA。

3、输出信号：标准RS-485通讯接口。

4、被测电缆电流载量：不小于5±2A。

5、被测设备的供电电缆范围：a．电缆外径：φ18~φ75mm;b．电缆品种：矿用橡套电缆。

6、显示：设备停红灯亮，设备开绿灯亮。

7、外形尺寸及质量：外形尺寸：l×b×h，mm：90×90×200质量：约2Kg三、工作原理1、电路原理框图（见图1）2、工作原理：利用测定磁场的方式，间接地测定设备的工作状态。

通电的导体周围必定产生磁场，测出电缆周围有无磁场存在，即检测出电缆内有无电流通过，就可鉴别设备的开/停状态。

井下机电设备系三相供电，电缆内三相芯线有对称与不对称之分，而在电缆外皮上，总可找到一点与三相芯线呈不等距，该点形成的磁场以靠近的芯线起主导作用。

利用传感头中的检测线圈，贴近电缆中一相芯线，即可测得微弱的磁感应信号，供电电流越大时，感应的信号也越强。

纵撕传感器不需要供电，输出的是开关量节点信号。 纵撕传感器的外形图如下图所示：（平板式）
纵撕传感器外形图
跑偏保护：由于皮带较长，在皮带运行过程中，皮带有时会往一面倾斜，皮 带的这种倾斜现象称为跑偏。在煤矿里，由于皮带较长，这样的跑偏情况是不可 避免的，在一定限度时是允许的，发生跑偏现象时，跑偏传感器输出一个信号给 KTC101 系统，由 KTC101 系统作出判断，一般不会停车，但必须有语音报警， 提醒井下人员，皮带跑偏，有的也要求停车，都可以在参数设定里面设定。最终 达到报警及停车的结果称为跑偏保护。

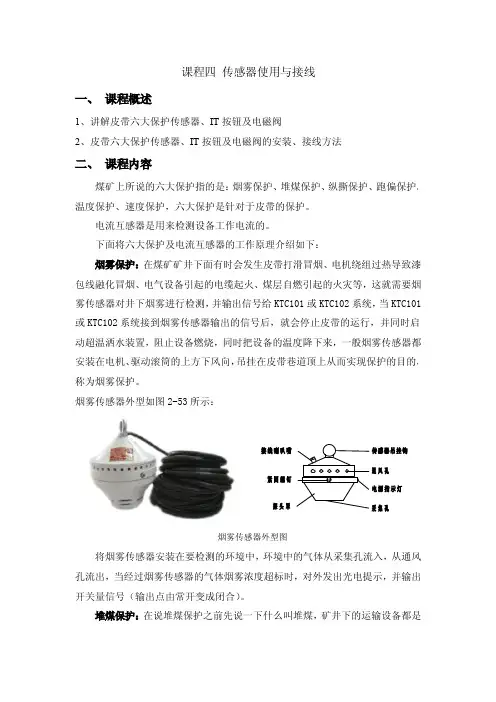

课程四 传感器使用与接线
一、 课程概述
1、讲解皮带六大保护传感器、IT 按钮及电磁阀 2、皮带六大保护传感器、IT 按钮及电磁阀的安装、接线方法
二、 课程内容
煤矿上所说的六大保护指的是：烟雾保护、堆煤保护、纵撕保护、跑偏保护、 温度保护、速度保护，六大保护是针对于皮带的保护。
电流互感器是用来检测设备工作电流的。 下面将六大保护及电流互感器的工作原理介绍如下： 烟雾保护：在煤矿矿井下面有时会发生皮带打滑冒烟、电机绕组过热导致漆 包线融化冒烟、电气设备引起的电缆起火、煤层自燃引起的火灾等，这就需要烟 雾传感器对井下烟雾进行检测，并输出信号给 KTC101 或 KTC102 系统，当 KTC101 或 KTC102 系统接到烟雾传感器输出的信号后，就会停止皮带的运行，并同时启 动超温洒水装置，阻止设备燃烧，同时把设备的温度降下来，一般烟雾传感器都 安装在电机、驱动滚筒的上方下风向，吊挂在皮带巷道顶上从而实现保护的目的， 称为烟雾保护。 烟雾传感器外型如图 2-53 所示：
超速保护和欠速保护组成了对皮带的速度保护。 我公司生产的速度传感器外形图如下所示：
速度传感器

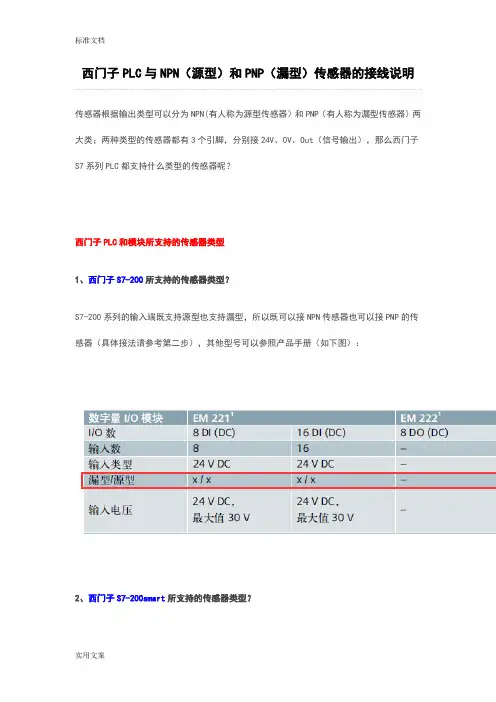

西门子PLC与NPN（源型）和PNP（漏型）传感器的接线说明传感器根据输出类型可以分为NPN(有人称为源型传感器）和PNP（有人称为漏型传感器）两大类；两种类型的传感器都有3个引脚，分别接24V、0V、Out（信号输出），那么西门子S7系列PLC都支持什么类型的传感器呢？西门子PLC和模块所支持的传感器类型1、西门子S7-200所支持的传感器类型？S7-200系列的输入端既支持源型也支持漏型，所以既可以接NPN传感器也可以接PNP的传感器（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：2、西门子S7-200smart所支持的传感器类型？S7-200smart与S7-200一样输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：3、西门子S7-1200所支持的传感器类型？S7-1200输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器。

（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：4、西门子S7-300所支持的传感器类型？S7-300的DI模块很多，要具参数分需要在硬件组态中查看（具体接法请参考第二步）（1）S7-300的大部分DI模块均为漏型（应该选取PNP型的传感器），在硬件组态时不提示源型还是漏型，就是默认为漏型的意思，如：321-1BL00:（2）S7-300的源型DI模块（应该选取NPN传感器），如：6ES7 321-1BH50-0AA0：（3）源型/漏型两用式DI模块（既可NPN也可以PNP型传感器）：如：6ES7 321-1BP00-0AA05、西门子S7-1500所支持的传感器类型？S7-1500系列中现推出的DI模块有漏型，接PNP型传感器（具体接法请参考第二步）。

如：6ES7 523-1BL00-0AA0有支持源型的DI模块，接NPN型传感器（具体接法请参考第二步）。

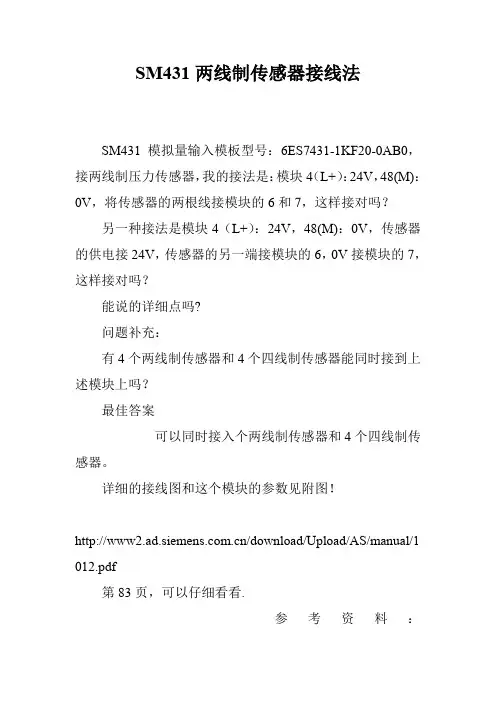

SM431两线制传感器接线法
SM431模拟量输入模板型号：6ES7431-1KF20-0AB0，接两线制压力传感器，我的接法是：模块4（L+）：24V，48(M)：0V，将传感器的两根线接模块的6和7，这样接对吗？
另一种接法是模块4（L+）：24V，48(M)：0V，传感器的供电接24V，传感器的另一端接模块的6，0V接模块的7，这样接对吗？
能说的详细点吗?
问题补充：
有4个两线制传感器和4个四线制传感器能同时接到上述模块上吗？
最佳答案
可以同时接入个两线制传感器和4个四线制传感器。

详细的接线图和这个模块的参数见附图！
/download/Upload/AS/manual/1 012.pdf
第83页，可以仔细看看.
参考资料：
/download/Upload/AS/manual/1 012.pdf
图片说明：1，模块接线图2，模块参数
标签。

三根引出线传感器的接线
传感器的接线在实际操作中一定要注意极性，不同类型的传感器接线也各不相同，不管是何种类型的传感器，其引出导线大致可分二根线或三根线两种情况。

导线的颜色一般有棕色（红色）、黑色（黄色）、蓝色，对于三根线传感器的接线来讲，棕色（红色）导线要接电源正极，蓝色导线接电源负极，而黑色（黄色）导线是传感器的信号输出线，可以接PLC。

下面将传感器的接线举例说明。

三根引出线传感器的接线示意图：
NPN型传感器接线：
图1 NPN型传感器接线原理图
图2 NPN型传感器内部原理框图
图3 NPN型传感器实际接线图PNP型传感器接线：
图4 PNP型传感器接线原理图
图5 PNP型传感器内部原理框图
图6 PNP型传感器实际接线图。

* SK-8Y2X A系列型号有：SK-8Y21A6Mpa
SK-8Y24A40Mpa
SK-8Y25A1.6MPa
SK-8Y3X A系列无腔压力传感器
无腔压力传感器可以用来测量粘稠易堵介质的压力，由于该传感器的敏感元件采用了硬膜结构，使其与被测介质直接接触时能耐冲击和耐磨损；另外采用了离子束淀积技术，使该传感器具有精度高、能长期在恶劣环境下工作的特点。
二、技术指标
SK-8N01G转盘扭矩传感器的系统构成见图一,包括传压器(1)、四通接头(2)、压力传感器(3)、压力表(4)以及高压软管。需经常拆卸的高压软管与四通之间用快速接头连接,装拆方便。由传感器输出的压力油流入四通接头内,该处装有节流塞(6),以减小输入油压的冲击。
传感器的技术指标如下:
输入液压讯号范围:0～1.6Mpa
该系列传感器为电感型接近开关。当金属物体靠近传感器的端面时，使振荡减弱以至停振，施密特电路输出高电平，指示灯亮；当金属物体离开时，振荡器起振，输出低电平，指示灯灭。
二、技术指标
1．工作温度：-25℃~70℃
2．额定工作电压：8~30VDC（二线制）
3． 最大输出电流：100mA
4．重复定位精度: ≤0.10mm
SK-8Y2XA系列压力传感器
一、工作原理
SK-8Y2X A系列合金薄膜传感器，由离子束溅射合金薄膜压力传感器与信号调制电路组成，适用于流体压力、差压或液位的检测，采用现代薄膜设备与刻蚀技术制造，其技术独特、性能优越，由此组成的SK-8Y2X A系列传感器，具有精度高，能长期在恶劣环境下稳定工作的特点。
传压器膜径:152毫米(mm)
最大压力极限：2.4MPa
负载能力:50千牛(KN)
工作温度:- 30～+80℃

光电传感器调试方法说明书一、概述光电传感器是一种能够将光信号转换为电信号的装置，广泛应用于自动控制系统中。

本调试方法说明书旨在帮助用户正确使用和调试光电传感器，以确保其正常工作和高效性能。

二、安装与接线1. 安装：a. 在安装光电传感器之前，先确保传感器外壳表面无损坏或异物，并检查光电源线是否完好无损。

b. 选择合适的安装位置，通常应与被检测对象保持适当的距离，以获得更好的检测效果。

c. 使用固定支架或螺丝将光电传感器牢固地安装在选定的位置上。

d. 确保传感器与电源线的连接牢固可靠，避免线路短路或打结。

2. 接线：a. 首先，将光电传感器的输出线与控制器的输入线相连接。

确保正确连接，避免接反。

b. 确保电源线的正负极与控制器的电源输入相对应，防止电源极性错误。

三、调试步骤1. 所需工具和设备：a. 计算机或控制器，用于接收和处理传感器输出信号。

b. 示波器，用于观察传感器输出波形和信号响应。

c. 配套软件或编程器，用于在计算机或控制器上进行传感器参数设置和调试。

2. 调试步骤：a. 连接光电传感器与计算机或控制器，并确保连接正确、稳定。

b. 打开相应的调试软件或编程工具，进入传感器调试界面。

c. 根据需要，设置传感器的相关参数，如增益、灵敏度等。

注意参数的合理选择，以适应具体的检测要求。

d. 使用示波器监测传感器的输出波形，并根据实际情况调整参数，以获得最佳的检测效果。

e. 在控制器或计算机上设置传感器的输出信号阈值，以实现准确的触发和检测。

f. 在实际工作环境中进行适当的测试和验证，确保传感器的稳定可靠性。

四、注意事项1. 使用前，请仔细阅读光电传感器的用户手册，了解其功能和特点，避免误操作。

2. 在调试过程中，应注意安全，确保电源和线路的正常工作。

3. 如需更改传感器的参数设置，请谨慎操作，避免引起传感器损坏或系统故障。

4. 如遇到故障或问题，请及时联系厂家或供应商寻求帮助，避免私自修理造成更大的损失。

传感器与PLC接线一、概述PLC 的数字量输入接口并不复杂，PLC 为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED 导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC 数字量输入端口一般分单端共点与双端输入，由于有区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC 为后期的编程工作和系统稳定奠定基础。

二、输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。

2、词语的概述SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

接近开关与光电开关三、四线输出分NPN 与PNP 输出，对于无检测信号时NPN 的接近开关与光电开关输出为高电平（对内部有上拉电阻而言），当有检测信号，内部NPN 管导通，开关输出为低电平。

对于无检测信号时PNP 的接近开关与光电开关输出为低电平（对内部有下拉电阻而言），当有检测信号，内部PNP 管导通，开关输出为高电平。

以上的情况只是针对，传感器是属于常开的状态下。

3、按电源配置类型（1）直流输入电路如图1，直流输入电路要求外部输入信号的元件为无源的干接点或直流有源的无触点开关接点，当外部输入元件与电源正极导通，电流通过R1，光电耦合器内部LED，VD1（接口指示）到COM端形成回路，光电耦合器内部接收管接受外部元件导通的信号，传输到内部处理；这种由直流电提供电源的接口方式，叫直流输入电路；直流电可以由PLC内部提供也可以外接直流电源提供给外部输入信号的元件。

目录流量计 (1)压力传感器 (14)温度传感器 (17)氧化锆分析仪 (19)射频导纳物位传感器 (24)火焰检测器 (27)称重传感器 (30)流量计（一）涡轮、涡街流量计一、连接方式：法兰卡装式、法兰式、插入式二、为了确保仪表的测量准确度，涡街流量传感器在管线上安装必须正确地选择安装点，具体要求：1、渐缩管的安装：对于大管径小流量须缩管安装，传感器上游应有不小于15D的等径直管段，下游应有不小于5D的等径直管段。

2、渐扩管的安装：对于小管径大流量需扩管安装，传感器上游应有不小于18D的等径直管段，下游应有不小于5D的等径直管段。

3、弯管的安装：若传感器安装点的上游有90弯头或T形接头，传感器上游应有不小于15D的等径直管段，下游应有不小于5D的等径直管段。

4、不同平面两个弯管的安装：传感器上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。

5、流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处，若必须安装在传感器的上游，传感器上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。

6、传感器上游有活塞式或柱塞式泵或有活塞式或罗茨鼓风机、压缩机，传感器上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。

三、接线方式：1、无显示电流输出型（4-20Ma）2、现场显示电流输出型（4-20mA）（二）超声波流量计1 选择探头安装位置1.1 安装位置应满足的条件（1）工作场所没有过多灰尘和腐蚀性气体；（2）直管段长度：上游侧10D以上，下游侧5D以上（当流速较低时，可适当降低直管段要求）：（3）上游侧30D以内不得有扰动因素（如泵、阀门等）；（4）流体必须充满管道，不能含有气泡或过量杂质；（5）安装探头的管道不应有强烈的机械振动；（6）安装探头的管道周围需要足够空间。

5. 安装点的温度、压力应在传感器可工作的范围以内。

6. 充分考虑管内壁结垢状况：尽量选择无结垢的管道进行安装，如不能满足时，可把结垢考虑为衬里以求较好的测量精度7. 两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45o范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。

第1篇一、目的为确保传感器安装质量，提高传感器使用寿命，保证测量数据的准确性，特制定本操作规程。

二、适用范围本规程适用于各类传感器的安装。

三、安装前的准备工作1. 检查传感器及其附件是否齐全、完好，如有损坏或缺失，应及时更换。

2. 根据传感器技术参数和现场实际情况，选择合适的安装位置。

3. 确保安装位置周围环境符合传感器使用要求，如温度、湿度、振动等。

4. 准备必要的安装工具和辅助材料。

四、安装步骤1. 清理安装位置，确保无杂物、油污等。

2. 根据传感器类型，选择合适的安装方式。

如：螺纹连接、焊接、粘接等。

3. 将传感器安装到预定的位置，确保传感器与安装面垂直。

4. 调整传感器，使其与测量对象对准，保证测量数据的准确性。

5. 安装传感器附件，如：电缆、接线盒、支架等。

6. 连接传感器与测量设备，确保连接牢固、接触良好。

7. 对传感器进行校准，确保测量数据的准确性。

五、注意事项1. 安装过程中，注意保护传感器及其附件，避免碰撞、划伤等。

2. 安装传感器时，不得使用蛮力，以免损坏传感器。

3. 传感器安装后，不得随意拆卸、调整。

4. 传感器安装完成后，应对其进行测试，确保测量数据的准确性。

5. 定期检查传感器及其附件，发现问题及时处理。

六、记录与验收1. 安装完成后，填写传感器安装记录表，记录传感器型号、安装位置、安装时间等信息。

2. 安装记录表由项目负责人审核签字后存档。

3. 项目验收时，应检查传感器安装记录表，确认安装质量。

七、附则1. 本规程由技术部负责解释。

2. 本规程自发布之日起实施。

注：本规程仅供参考，具体操作请根据传感器类型、现场实际情况及厂家要求进行调整。

第2篇一、适用范围本规程适用于所有涉及传感器安装的工程项目，包括但不限于工业自动化、建筑监测、环境监测、医疗设备等领域。

传感器安装人员必须遵守本规程，确保安装过程的安全、高效和准确。

二、安装前的准备1. 了解传感器技术参数：熟悉传感器的类型、规格、性能指标、安装要求等，确保所选传感器符合项目需求。

KGT15型机电设备开停传感器2.主要技术参数2.1 测量方式：非接触式2.2 供电电源： DC 9～24V2.3 工作电流：不大于35 mA2.4 动作值: 3A(三相、单相交流均可)；动作值允许误差：±1.5A2.5 被测电缆外径: 18mm～80 mm2.6 输出信号:输出为频率信号（500Hz±80Hz、250Hz±80Hz、0Hz 对应开、停、故障）或输出为电流信号（5mA±2mA、0mA±0.25mA 对应开、停）或输出为RS485 信号，波特率1200bps;2.7 传输距离: 传输电缆单芯截面积不小于1.5mm2 时，不小于2 km。

3.2 外形结构特征该传感器的外形图如图1。

外壳由防静电塑料一次性压制而成，卡箍由钢板制成。

传感器有一个出线咀，可通过8～12mm 的电缆与电源及分站相连。

传感器外壳上有一个透明观察窗，可观察红、绿、黄白四色发光二极管，红灯单独燃亮时代表传感器已正确供电，图1 开停传感器外形结构图输出信号为停状态；红灯绿灯都亮时输出信号为开状态；黄灯、白灯为RS485 总线通讯时的状态指示。

4.内部接线与调试4.1 内部接线开停传感器按下图3 接线图3 开停传感器接线图X1-1: 电源+ X1-4: 信号-X1-2: 电源- X1-5: RS485 口AX1-3: 信号+ X1-6: RS485 口B传感器内部短路块S1 为选择频率方式输出或电流方式输出用，S1 短路块上下两排同时插在左边1 和2 端子上时（靠近喇叭嘴侧），输出为电流信号；S1 短路块上下两排同时插在右边2 和3 端子上时，输出为频率信号。

红色H2 为传感器供电状态指示灯，供电正常时常亮。

绿色H1 表示开停状态，开：H1 指示灯亮，停：H1 指示灯灭。

4.2 传感器通讯当传感器用RS485 接口和外部进行数据通信时（短接S1 的2 和3），通过设置拨码开关S4 设置好传感器地址，同时要确保通信协议和本传感器专用通信协议一致。
