电流和电路单元测试题(1)

  • 格式：doc
  • 大小：300.50 KB
  • 文档页数：5

1
电流和电路单元测试题
班级： 姓名： 得分：
一、单项选择题（每小题3分，共30分）
1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（ ）
A.梳头时，空气进入头发
B.头发和梳子摩擦后，头发因带同种电荷而相互排斥
C.梳子对头发有吸引作用
D.头发和梳子摩擦后，头发因带异种电荷而相互吸引
2、下列四组物体中，都属于绝缘体的一组是 （ ）
A.碳棒、人体、大地 B.水银、铜丝、铁块
C.陶瓷、干木、塑料 D.大地、人体、陶瓷
3、如图15-1所示的电路中，哪个电路是正确的（ ）

4、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们在研究
电流特点时，多用水流来相比，这种科学思维方法可以叫做（ ）
A．控制变量法 B．模型法 C．类比法 D．归纳法

5、如图15-2所示的电路中，有可能造成电源和电流表都损坏的是（ ）

6、如图7所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，
则有（ ）
A ．I1=I2+I3 B．I1=I2=I3
C ．I1>I2>I3 D．I1

7、下列说法中不正确的是（ ）
A．电路中有一盏灯灯丝断了其他的灯也不亮了，这说明这些灯一定是串联的
B．串联电路中电流处处都相等
C．在并联电路中的两盏灯，通过每盏灯的电流不可能一样
D．并联电路里，干路中的电流等于各支路中的电流之和

8、，在下列电路图中，能正确测出灯L2电流的是（ ）

图15-1
图15-2
图7
2

9、小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门
来人，设计的电路图正确的是（ ）

10．
小旋使用电流表测电路中的电流，试触时，发现指针不动。在分析原因时，她作出了

如下判断，其中可能正确的是:
A.电流表的量程选小了; B.电流表的量程选大了;
C.电流表的“+”“-”接线柱接反了; D.电路中某处断路.

二、填空题(每空1分，共24分)
11、有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定
带_______电，B与c一定能相互_______。
12. 城市中的路灯是 联在一起的；家庭中的用电器都是 联在一起的；圣诞
树上使用的“满天星”单串小彩灯是 联的。

13. 如图所示电路（1）若使L1、L2串联，则应闭合 ，断开 ；
（2）若使L1、L2并联，则应闭合 ，断开 ；
（3）如果只闭合S1而断开S2、S3，则灯 亮；
（4）同时闭合开关 和 是不允许的

14、完成下列单位换算：5×104 mA=____________A；0.03A=____________ μA。
15、实验室里通常用____________来测量电路中的电流。测量时，电流表必须和被测的用
电器________联在电路里，使电流从它的________接线柱流进，从________接线柱流出，
并选择合适的__________，绝对不允许不经过__________而直接将它连接在电源的两极上。
16、如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.22 A，则通过灯
L
1

的电流是____________ A，通过灯L2的电流是_________ A；当S1和S2都闭合时，

电流表的示数为0.5A，则此时通过灯L1电流为_________ A，通过灯L2的电流为
____________ A。
三、实验题(17题4分，18、19、20、21题 6分，22题6分、23题6分、共40分)

图 5-4
L1
L2

S1
S2
S3

图5-5
3

17、如图15-4所示的电流表的读数
甲是 A，乙是 A。

18．如图所示，箭头表示接好电路时的
电流方向，请在A、B、C、D四处分别填入电源、电动机、电灯和电流表的符号。要求电流
表测通过电灯的电流。

19、如图所示，在电路的“○” 处填入两个灯泡，两个电流表，并标出电流表的“+”“-”
接线柱和电源的正负极。

20、按照下列实物图，画出相应的电路图

21. 如图所示，电流表A2的示数为0．5A，电流表A1的示数为1．2A，根据电路图，用笔划
线代替导线将实物连接起来（导线不交叉）

图 15-13
1 5-12
4

22、如图2所示是丁彩同学用电流表测灯泡L2中电流的电路，
（1）电流表连接有什么错误？
（2）现要测灯L1中的电流，只允许变动一根导线一个端
点的接线位置，请在图中用虚线①标出，并在改动的导线上
打“×”。

（3）在（2）基础上，若要测出L1、L2两灯的总电流而且
又只允许再变动一根导线上一个端点的位置，请在图上再用
虚线②标出。

23．某同学进行了如下实验：根据图5-18连接好实物，用电流表分别测出I、I1、I2的电
流，改变电源电压，重复实验，记录数据如下表。

（1）该实验探究的问题是 ；
（2）在连接电路的过程中，下列几点要求中没有必要的是（ ）
A.按照电路图连接电路的过程中，开关应该是断开的
B.每处接线都必须接牢
C.必须从电池的正极开始依次连接开关S、灯，最后连到电池的负极
D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关

（2）该同学根据实验得出结论：并联电路中干路电流为支路电流的2倍。该实验有不
完善之处，请你提出改进的建议： 。

五、综合题（共6分）
24、如图所示的电路中，闭合开关后三个电流表A1、A2、A示数分别为I1、I2、I，
已知I=0.6A，I1=0.4A，则通过灯L1 ，L2的电流是多少安？

电流
次数
I1/A I2/A I/A

1 0.2 0.2 0.4

2 0.3 0.3 0.6
3 0.4 0.4 0.8
图5-18
5

合集下载

电流和电路单元测试(word版附答案)

电流和电路单元测试(word版附答案)

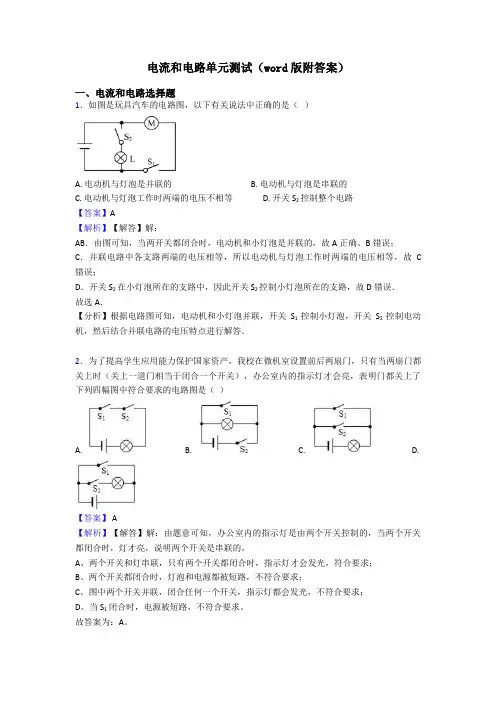

电流和电路单元测试（word版附答案）一、电流和电路选择题1．如图是玩具汽车的电路图，以下有关说法中正确的是（）A. 电动机与灯泡是并联的B. 电动机与灯泡是串联的C. 电动机与灯泡工作时两端的电压不相等D. 开关S2控制整个电路【答案】A【解析】【解答】解：AB．由图可知，当两开关都闭合时，电动机和小灯泡是并联的，故A正确、B错误；C．并联电路中各支路两端的电压相等，所以电动机与灯泡工作时两端的电压相等，故C 错误；D．开关S2在小灯泡所在的支路中，因此开关S2控制小灯泡所在的支路，故D错误．故选A．【分析】根据电路图可知，电动机和小灯泡并联，开关S1控制小灯泡，开关S2控制电动机，然后结合并联电路的电压特点进行解答．2．为了提高学生应用能力保护国家资产，我校在微机室设置前后两扇门，只有当两扇门都关上时（关上一道门相当于闭合一个开关），办公室内的指示灯才会亮，表明门都关上了下列四幅图中符合要求的电路图是（）A. B. C. D.【答案】 A【解析】【解答】解：由题意可知，办公室内的指示灯是由两个开关控制的，当两个开关都闭合时，灯才亮，说明两个开关是串联的，A、两个开关和灯串联，只有两个开关都闭合时，指示灯才会发光，符合要求；B、两个开关都闭合时，灯泡和电源都被短路，不符合要求；C、图中两个开关并联，闭合任何一个开关，指示灯都会发光，不符合要求；D、当S1闭合时，电源被短路，不符合要求。

故答案为：A。

【分析】结合题意，只有当两扇门都关上时，办公室内的指示灯才会亮，两个开关控制一个指示灯，所以两个开关为串联，据此结合选项逐一分析.3．轿车装有日间行车灯后可提高行车的安全性。

当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。

在如图所示的电路中，符合上述情况的是（）A. B. C. D.【答案】D【解析】【解答】A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意；B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意；C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意；D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，车前大灯L2亮，D符合题意．故答案为：D．【分析】由题知，S1闭合，L1发光，再闭合S2，L2也发光，说明L1与L2可以独立工作即为并联，且S1位于干路，S2位于L2支路．4．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．5．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。

电流和电路单元测试题 含答案经典

电流和电路单元测试题 含答案经典

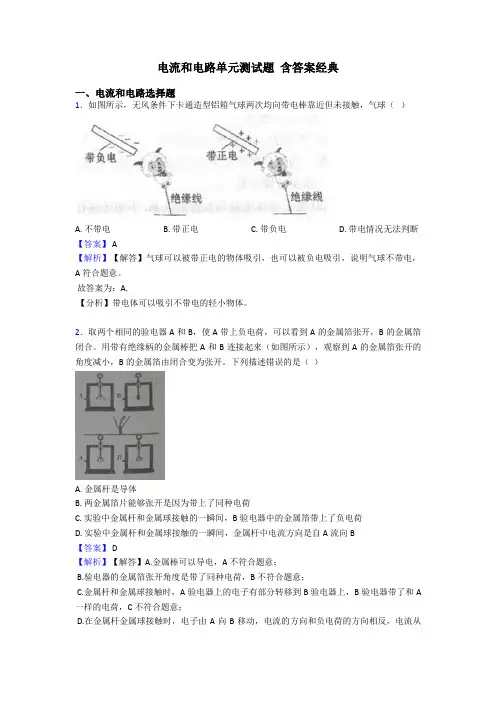

电流和电路单元测试题 含答案经典 一、电流和电路选择题 1．如图所示，无风条件下卡通造型铝箱气球两次均向带电棒靠近但未接触，气球（ ）

A. 不带电 B. 带正电 C. 带负电 D. 带电情况无法判断 【答案】 A 【解析】【解答】气球可以被带正电的物体吸引，也可以被负电吸引，说明气球不带电，A符合题意。 故答案为：A. 【分析】带电体可以吸引不带电的轻小物体。

2．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述错误的是（ ）

A. 金属杆是导体 B. 两金属箔片能够张开是因为带上了同种电荷 C. 实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷 D. 实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B 【答案】 D 【解析】【解答】A.金属棒可以导电，A不符合题意； B.验电器的金属箔张开角度是带了同种电荷，B不符合题意； C.金属杆和金属球接触时，A验电器上的电子有部分转移到B验电器上，B验电器带了和A一样的电荷，C不符合题意； D.在金属杆金属球接触时，电子由A向B移动，电流的方向和负电荷的方向相反，电流从B向A，D符合题意。 故答案为：D. 【分析】验电器利用同种电荷相排斥工作，电流的方向和负电荷的定向移动方向相反。

3．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。选项所示的图中符合要求的电路图是（ ）

A. B. C. D. 【答案】 C 【解析】【解答】解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，A不符合题意； B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，B不符合题意； C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯亮，C符合题意； D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1

电流和电路单元测试题(含答案)经典

电流和电路单元测试题(含答案)经典

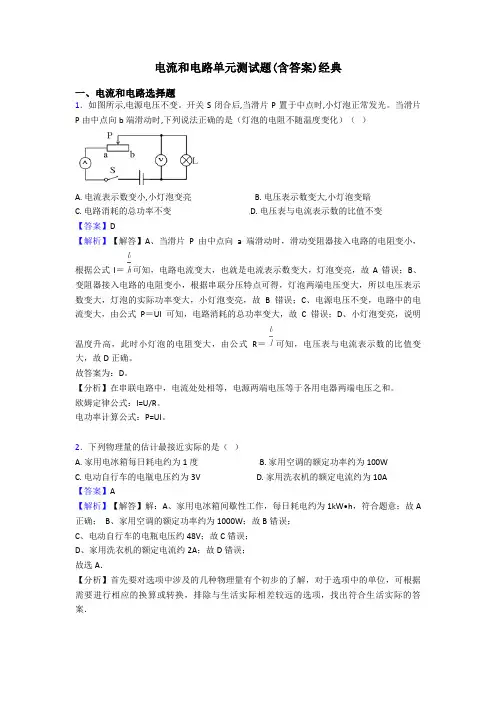

电流和电路单元测试题(含答案)经典一、电流和电路选择题1．如图所示,电源电压不变。

开关S闭合后,当滑片P置于中点时,小灯泡正常发光。

当滑片P由中点向b端滑动时,下列说法正确的是（灯泡的电阻不随温度变化）（）A. 电流表示数变小,小灯泡变亮B. 电压表示数变大,小灯泡变暗C. 电路消耗的总功率不变D. 电压表与电流表示数的比值不变【答案】D【解析】【解答】A、当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据公式I＝可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故A错误；B、变阻器接入电路的电阻变小，根据串联分压特点可得，灯泡两端电压变大，所以电压表示数变大，灯泡的实际功率变大，小灯泡变亮，故B错误；C、电源电压不变，电路中的电流变大，由公式P＝UI可知，电路消耗的总功率变大，故C错误；D、小灯泡变亮，说明温度升高，此时小灯泡的电阻变大，由公式R＝可知，电压表与电流表示数的比值变大，故D正确。

故答案为：D。

【分析】在串联电路中，电流处处相等，电源两端电压等于各用电器两端电压之和。

欧姆定律公式：I=U/R。

电功率计算公式：P=UI。

2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．下列关于电流的说法中，正确的是（）A. 电荷只要运动就会形成电流B. 只有正电荷的定向移动才能形成电流C. 负电荷定向移动的方向与电流方向相反D. 电流从电源负极流经用电器流向正极【答案】 C【解析】【解答】解：A、电荷的定向移动形成电流；A不符合题意；B、无论正电荷还是负电荷，只要发生定向移动，就能形成电流；B不符合题意；C、正电荷移动的方向是电流的方向；负电荷（自由电子）的定向移动方向与电流方向相反。

电流和电路单元测试题 含答案(word)

电流和电路单元测试题 含答案(word)

电流和电路单元测试题含答案（word）一、电流和电路选择题1．如图所示，粗心的小强把电流表并联在灯泡L1两端了，此时如果闭合开关，一定会发生（）A. 电源短路B. 电流表损坏C. L1不亮D. L2灯丝烧断【答案】 C【解析】【解答】如图所示,电流表并联在电灯L1两端,将电灯L1短路,L1不会发光；电流表与灯L2串联接入电路,电源不会短路,灯L2发光,电流表与灯L2不会烧坏。

ABD不会发生，C 会发生，C符合题意。

故答案为：C.【分析】电流表要和用电器串联使用，电流表和用电器并联时，用电器会短路。

2．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（）A. 电流表示数变小，电压表示数变小B. 电流表示数变小，电压表示数变大C. 电流表示数不变，电压表的示数变小D. 电流表示数不变，电压表示数变大【答案】A【解析】【解答】解：由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；当电键S闭合时，R1和电流表、电压表被短路，电表示数为0，所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，A符合题意，BCD不符合题意．故答案为：A．【分析】根据电路图分析，当开关闭合时，其中一个电阻电阻短路，再结合欧姆定律计算分析电压表和电流表的变化.3．在图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（）A. 通过灯L1的电流为0.5 AB. 通过灯L1的电流为0.3 AC. 通过灯L2的电流为0.7 AD. 通过灯L2的电流为0.3 A【答案】 B【解析】【解答】由图示可知，两个灯泡是并联的，电流表甲测干路的电流为0.5A，电流表乙测通过灯泡L2的电流为0.2A，根据并联电路中电流的特点可知，通过灯泡L1的电流为0.5A-0.2A=0.3A，B符合题意.故答案为：B。

【分析】首先判断电流表所测量的位置，根据并联电路中的干路电流和各支路电流的关系分析各支路电流。
