砂浆稠度测定仪操作规程
一、按照计算配合比试拌的新调砂浆倾于盛浆桶内，离桶顶约1厘米为止，将盛浆桶颤动使砂浆表面平匀。
二、将盛浆桶置于试验仪上，使标准圆锥尖端与浆面恰好接触，旋紧制动螺丝，较正指示，标于零点。
三、按下启动按钮，使标准圆锥突然下降，要垂直、平稳、自由的沉入砂浆中，时间控制为10秒后读取指示标所指出的沉入量（准确至0.5厘米），以二次试验结果平均值为沉入度。
四、如沉入度不符合设计要求，应调整砂浆配合比，拌合后重新使用。
五、每次使用后，应洗净擦干，表面应涂以油脂，以防生锈而失灵。
注意事项：
1、标准试锥存放和使用时，应注意保护不得碰伤锥体外锥面和尖端。
2、试验完毕后，仪器应清洁干净，并涂上防锈油脂。
3、试锥应定期在天平上称量并标定。
4、
中国3000万经理人首选培训网站
更多免费资料下载请进： 好好学习社区
砂浆稠度仪校验方法
本方法适用于新购和使用中以及检修后的砂浆绸度仪的校验。
一、技术要求
1.1 带动刻度盘的尺条应清洁，无变形。
1.2 刻度盘位置固定，刻度线清晰，无变形。
1.3 滑杆及试锥表面应平直光滑，依靠自重自由下落，不得有紧涩和旷动。
1.4 试锥与滑杆总质量300±2g。
1.5 试锥尺寸；高度145±1mm，锥底直径75±1mm，锥角30±1°。
1.6 在试锥与底平面接触的情况下，试锥的最大偏离度不超过1.5mm。
1.7 圆锥形金属同尺寸：高度180±2mm，锥底直径150±2mm。
二、检验项目及条件
2.1 校验项目。
2.1.1 外观检查。
2.1.2 检查试锥和滑杆总质量。
2.1.3 测量试锥及圆锥形金属筒的尺寸。
2.2 校验用器具。
2.2.1 天平：称量1000g，感量1g。
2.2.2 游标卡尺；量程300mm，分度值0.02mm。
2.2.3 万能角度尺
三、检验方法
3.1 外观检查；技术要求中1.1、1.2、1.3条通过目测和手动的方法检查。
3.2 用天平称量试锥和滑杆的总质量。 中国3000万经理人首选培训网站
更多免费资料下载请进： 好好学习社区 3.3 用游标卡尺的试锥尺寸及圆锥形金属同的尺寸。
3.4 用万能角度尺测量试锥偏离度。
四、检验结果处理
全部检验项目符合技术要求为合格。
五、检验周期、记录与证书
校验周期为12个月。检验记录格式见下表。校验证明书格式见附录I。 中国3000万经理人首选培训网站
更多免费资料下载请进： 好好学习社区
电动击实仪校验方法
本方法适用于新购和使用中及检修后的击实仪的校验。
本文格式为Word版，下载可任意编辑
第 1 页 共 6 页 砂浆稠度和分层度试验方法
一）砂浆稠度试验
1.试验目的
砂浆的稠度，亦称流淌性，用沉入度表示。适用于确定协作比或施工过程中掌握砂浆的稠度，以达到掌握用水量的目的。
2.试验仪具
（1）砂浆稠度仪：
由试锥、容器和支座三部分组成。试锥由钢材或铜材制成，试锥高度为
145mm、锥底直径为75mm、试锥连同滑杆的质量应为300g；盛砂浆容器由钢板制成，筒高为180mm，锥底内径为150mm；支座分为底座、支架及稠度显示三个部分，由铸铁、钢及其它金属制成。
（2）钢制捣棒：直径10mm、长350mm、端部磨圆。
（3）秒表等。
3.试验方法 （1）将盛浆容器和试锥表面用湿布擦洁净，并用少量润滑油轻擦滑杆，然后将滑杆上多余的油用吸油纸擦净，使滑杆能自由滑动。
（2）将砂浆拌和物一次装入容器，使砂浆表面低于容器口约l0mm左右，用捣棒自容器中心向边缘插捣25次，然后轻轻地将容器摇动或敲击5～6下，使砂浆表面平整，随后将容器置于稠度测定仪的底座上。
（3）拧开试锥滑杆的制动螺丝，向下移动滑杆，当试锥尖端与砂浆表面刚接触时，拧紧制动螺丝，使齿条测杆下端刚接触滑杆上端，并将指针对准零点上。（4）拧开制动螺丝，同时计时间，待10s马上固定螺丝，将齿条测杆下端接触滑杆上端，从刻度盘上读出下沉深度（精确至lmm）即为砂浆的稠度值。（5）圆锥形容器内的砂浆，只允许测定一次稠度，重复测定时，应重新取样进行测定。
4.结果处理及精度要求
取两次试验结果的算术平均值为试验结果测定值，计算值精确至1mm。两次试验结果之差,如大于20mm，则应另取砂浆搅拌后重新测定。
（二）砂浆保水性试验 本文格式为Word版，下载可任意编辑
SS-15型砂浆渗透仪操作规程
一、技术性能
1、最大许用压力：1.47MPa
2、水泵参数：柱塞直径，10mm;柱塞行程，10mm；柱塞往复频率，154次/分；
流量，0.11升/分。
3、试模参数：上口直径70mm；下口直径80mm；高30mm。
4、一次试验件数：6个。
5、工作方式：自动恒压和手动恒压。
6、电动机型号：AO2-56241MB14，功率90W，转速1500转/分。
7、外形尺寸：550*500*810mm。
8、整机重量：约75公斤。
二、试验步骤
1． 试验前仔细检查各连接部分和管接头开关是否松动漏水，并将盛试件的试模部分擦净；
2． 拧下注水嘴的螺帽，同时打开所有截门，以利注水时把空气排出注水管入蓄水罐内，至满为止，再密封妥当；
3． 往蓄水罐注水时应将截门全部打开，使水注满各部，试模底盘也应满水使空气排除后按装试模；
4． 打泵时首先打开小水阀，放出空气，直至小水咀水流成线后，打开六个试模截门，此时小水咀关闭；
5． 逐个关闭阀门，观察压力表是否上升。排除一切泄露故障，使压力能稳定在所调节的范围内；
6． 把封装好试件的试模逐个固定在试模底盘上；
7． 打开控制阀门进行水压试验，试验水压从0.2Mpa开始，恒压2h后增至0.3Mpa，以后每隔1h增加0.1Mpa。并随时注意观察试件端面的渗水情况；
8． 当6个试件中有3个试件端面呈渗水现象时，即可停止试验，记录此时的水压作为试验的压力值；
9． 渗透仪最大许压力为1.47ＭＰa,如果试件在此压力下持续６小时仍不渗水，则认为抗渗性能良好；
10． 试验完毕，打开0及1～6号阀门，将压力容器内的水放尽，然后卸模取出试件；
11． 试模及试模座擦净，涂防锈油脂保护，关闭电源。
编制： 审核：
DL-5000型电子拉力试验机操作规程
一、 技术参数
1、最大试验力：5ＫＮ，试验力测量范围为最大试验力的２%－－100%ＦＳ；
百度文库 - 让每个人平等地提升自我

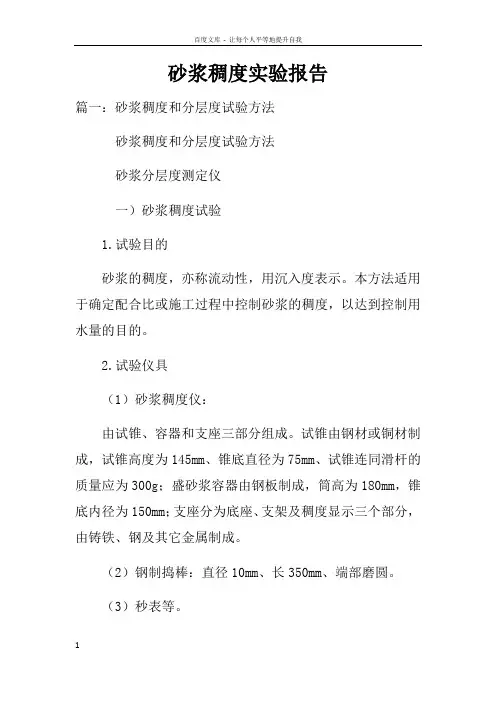

1 砂浆稠度实验报告
篇一：砂浆稠度和分层度试验方法
砂浆稠度和分层度试验方法
砂浆分层度测定仪
一）砂浆稠度试验
1.试验目的
砂浆的稠度，亦称流动性，用沉入度表示。本方法适用于确定配合比或施工过程中控制砂浆的稠度，以达到控制用水量的目的。
2.试验仪具
（1）砂浆稠度仪：
由试锥、容器和支座三部分组成。试锥由钢材或铜材制成，试锥高度为145mm、锥底直径为75mm、试锥连同滑杆的质量应为300g；盛砂浆容器由钢板制成，筒高为180mm，锥底内径为150mm；支座分为底座、支架及稠度显示三个部分，由铸铁、钢及其它金属制成。
（2）钢制捣棒：直径10mm、长350mm、端部磨圆。
（3）秒表等。 百度文库 - 让每个人平等地提升自我
2 3.试验方法
（1）将盛浆容器和试锥表面用湿布擦干净，并用少量润滑油轻擦滑杆，然后将滑杆上多余的油用吸油纸擦净，使滑杆能自由滑动。
（2）将砂浆拌和物一次装入容器，使砂浆表面低于容器口约l0mm左右，用捣棒自容器中心向边缘插捣25次，然后轻轻地将容器摇动或敲击5～6下，使砂浆表面平整，随后将容器置于稠度测定仪的底座上。
（3）拧开试锥滑杆的制动螺丝，向下移动滑杆，当试锥尖端与砂浆表面刚接触时，拧紧制 动螺丝，使齿条测杆下端刚接触滑杆上端，并将指针对准零点上。
（4）拧开制动螺丝，同时计时间，待10s立即固定螺丝，将齿条测杆下端接触滑杆上端，从刻度盘上读出下沉深度（精确至lmm）即为砂浆的稠度值。
（5）圆锥形容器内的砂浆，只允许测定一次稠度，重复测定时，应重新取样进行测定。
4.结果处理及精度要求
取两次试验结果的算术平均值为试验结果测定值，计算值精确至1mm。两次试验结果之差,如大于20mm，则应另取砂浆搅拌后重新测定。 百度文库 - 让每个人平等地提升自我
