信号系统工程- 操作显示设备安装检验批质量验收记录

新建**铁路**段

系统检验检验批质量验收记录表

08010803

单位工程名称 车站联锁

分部工程名称 系统检验

分项工程名称 系统检验 验收部位 **站

施 工 单 位 *** 项目负责人 ***

施工质量验收标准名称及编号 《高速铁路信号工程施工质量验收标准》(TB 10756-2010)

施 工 质 量 验 收 标 准 的 规 定 施工单位检查评定记录 监理单位验收记录

主控项目

1 调度集中(CTC)与联锁(CBI)

接口检验

第12.4.1条 调度集中(CTC)与联锁(CBI)接口的各项功能完备、运转正常。符合设计和验标要求。

2 调度集中(CTC)与无线闭塞中心(RBC)接口检验

第12.4.2条 调度集中子系统调度集中(CTC)与联锁(CBI)接口(CTC)的各项功能完备、运转正常。符合设 计和验标要求。

3 调度集中(CTC)与临时限速服务器(TSRS)接口检验

第12.4.3条

/

4 临时限速服务器(TSRS)与列控中心(TCC)接口检验

第12.4.4条

/

5 临时限速服务器(TSRS)与无线闭塞中心(RBC)接口检验

第12.4.5条

/

6 相邻临时限速服务器(TSRS)

接口检验

第12.4.6条

/

7 列控中心(TCC)与联锁系统

(CBI)接口检验

第12.4.7条 列控中心(TCC)与联锁系统(CBI)接口的各项功能完备、运转正常。符合设计和验标要求。

8 列控中心(TCC)与地面电子单元(LEU)及应答器接口检验

第12.4.8条 列控中心(TCC)与地面电子单元(LEU)及应答器接口的各项功能完备、运转正常。符合设计和验标要求。

9 列控中心(TCC)与调度集中

(CTC)的接口检验

第12.4.9条 列控中心(TCC)与调度集中(CTC)接口的各项功能完备、运转正常。符合设计和验标要求。

10 无线闭塞中心(RBC)与车站联锁(CBI)接口检验

信息网络系统调试检验批质量验收记录

一、总体情况

该信息网络系统调试检验批质量验收记录由验收团队对信息网络系统进行全面的检验和评估。系统包括服务器、网络设备、软件应用等组成，旨在确保系统的功能正常、稳定，满足用户需求。

二、检验过程

1.验收团队对系统的硬件设备进行了检查，确认设备无损坏或故障。

2.验收团队对系统的网络连接进行了测试，确认网络通畅，带宽满足系统使用要求。

3.验收团队对系统的软件应用进行了测试，包括功能测试、兼容性测试、性能测试等多个方面。

4.验收团队对系统的数据安全性进行了评估，确保系统能够对用户数据进行保护，并且有相应的备份和恢复机制。

5.验收团队对系统的用户界面进行了评估，确认界面简洁明了，易于操作。

三、质量评估

1.功能稳定性：经过测试，系统功能稳定，各项功能符合用户需求，没有发现功能缺陷或故障。

2.网络性能：经过测试，系统网络连接通畅，带宽满足系统使用要求，没有发现网络质量问题。 3.兼容性：经过测试，系统在不同的操作系统和浏览器上运行正常，与其他软件和应用的兼容性良好。

4.数据安全性：经过评估，系统具有较好的数据安全性，具备数据备份和恢复机制，能够对用户数据进行有效保护。

5.用户界面：经过评估，系统用户界面简洁明了，操作易于上手，用户体验良好。

四、问题和建议

1.在测试过程中，发现一些小问题，如界面显示稍有延迟等，建议对系统进行一些调优和优化。

2.建议对系统进行全面的安全评估，确保系统能够有效抵御各种网络攻击。

3.建议对系统进行持续监控和维护，及时发现和修复潜在的问题。

五、结论

经过全面的检验和评估，该信息网络系统具备良好的质量，并且能够满足用户的需求。对于上述提到的问题和建议，我们将与开发团队积极配合，共同解决，确保系统的正常运行和稳定性。

说明：由于按字数要求写作，该质量验收记录只是一个模板，实际编写时需要根据具体情况进行具体描述和分析。

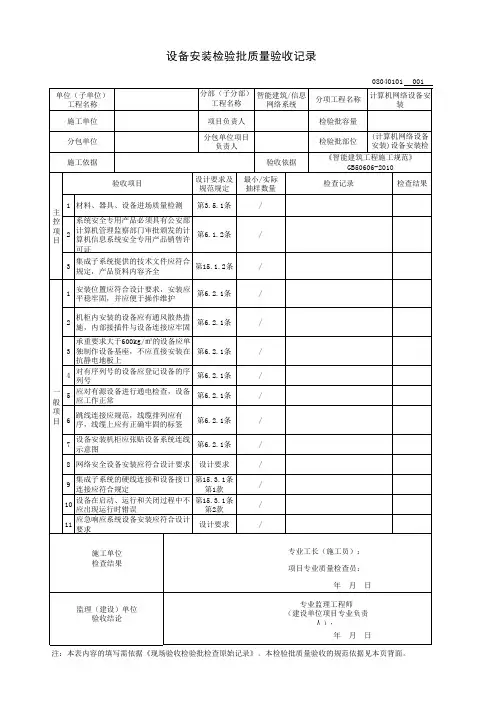

设备安装检验批质量验收记录08040101001

单位（子单位）工程名称分部（子分部）工程名称智能建筑/信息网络系统分项工程名称计算机网络设备安装

施工单位项目负责人检验批容量

分包单位分包单位项目负责人检验批部位(计算机网络设备安装)设备安装检验批施工依据验收依据《智能建筑工程施工规范》GB50606-2010

主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果

1材料、器具、设备进场质量检测第3.5.1条/

2系统安全专用产品必须具有公安部计算机管理监察部门审批颁发的计算机信息系统安全专用产品销售许可证第6.1.2条/

3集成子系统提供的技术文件应符合规定，产品资料内容齐全第15.1.2条/

一般项目1安装位置应符合设计要求，安装应平稳牢固，并应便于操作维护第6.2.1条/

2机柜内安装的设备应有通风散热措施，内部接插件与设备连接应牢固第6.2.1条/

3承重要求大于600kg/㎡的设备应单独制作设备基座，不应直接安装在抗静电地板上第6.2.1条/

4对有序列号的设备应登记设备的序列号第6.2.1条/

5应对有源设备进行通电检查，设备应工作正常第6.2.1条/

6跳线连接应规范，线缆排列应有序，线缆上应有正确牢固的标签第6.2.1条/

7设备安装机柜应张贴设备系统连线示意图第6.2.1条/

8网络安全设备安装应符合设计要求设计要求/

9集成子系统的硬线连接和设备接口连接应符合规定第15.3.1条第1款/

10设备在启动、运行和关闭过程中不应出现运行时错误第15.3.1条第2款/

11应急响应系统设备安装应符合设计要求设计要求/

施工单位检查结果专业工长（施工员）：

项目专业质量检查员：

年 月 日

监理（建设）单位验收结论专业监理工程师（建设单位项目专业负责人）：年 月 日

注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。填写说明

一、填写依据

1 《智能建筑工程施工规范》GB50606-2010。

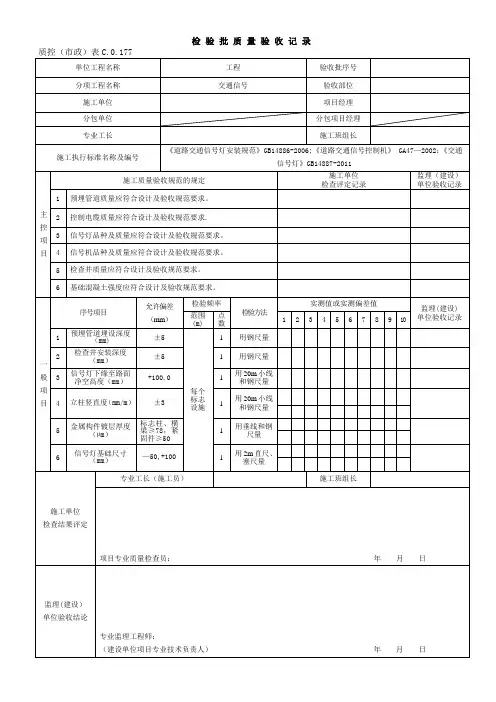

检验批质量验收记录

质控（市政）表C.0.177

单位工程名称 工程 验收批序号

分项工程名称 交通信号 验收部位

施工单位 项目经理

分包单位 分包项目经理

专业工长 施工班组长

施工执行标准名称及编号 《道路交通信号灯安装规范》GB14886-2006;《道路交通信号控制机》 GA47—2002；《交通信号灯》GB14887-2011

主控项目 施工质量验收规范的规定 施工单位

检查评定记录 监理（建设）

单位验收记录

1 预埋管道质量应符合设计及验收规范要求。

2 控制电缆质量应符合设计及验收规范要求.

3 信号灯品种及质量应符合设计及验收规范要求。

4 信号机品种及质量应符合设计及验收规范要求。

5 检查井质量应符合设计及验收规范要求。

6 基础混凝土强度应符合设计及验收规范要求。

一般项目 序号项目 允许偏差（mm） 检验频率

检验方法 实测值或实测偏差值 监理(建设)

单位验收记录 范围(m) 点数 1 2 3 4 5 6 7 8 9 10

1 预埋管道埋设深度（mm) ±5

每个标志设施 1 用钢尺量

2 检查井安装深度（mm） ±5 1 用钢尺量

3 信号灯下缘至路面净空高度（mm） +100,0 1 用20m小线和钢尺量

4 立柱竖直度（mm/m） ±3 1 用20m小线和钢尺量

5 金属构件镀层厚度（µm） 标志柱、横梁≥78，紧固件≥50 1 用垂线和钢尺量

6 信号灯基础尺寸（mm） —50,+100 1 用2m直尺、塞尺量

施工单位

检查结果评定 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日
