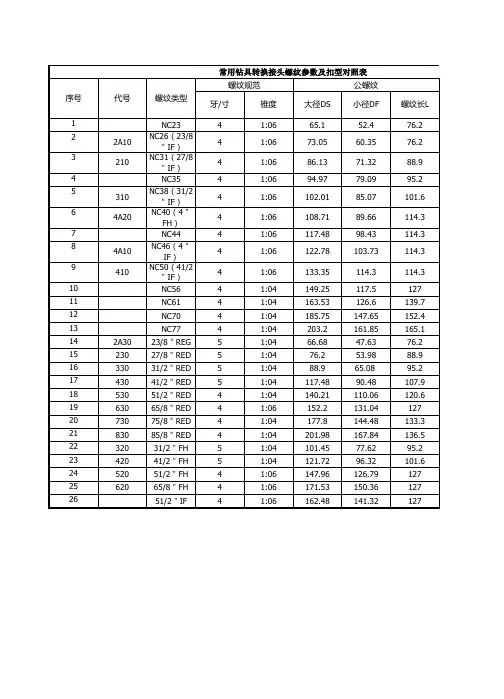

附录B：钻具扣型一览表
附录B：钻具扣型一览表
注意事项：
1、所有4-3/4"的钻具的扣型都一样，为3-1/2"IF (311*310)---NC38。
2、如果DWD施工，用7"无磁钻铤，则悬挂短节和无磁钻铤之间不需要配合接头。
3、如果DWD施工，用6-1/4"无磁钻铤，则悬挂短节和无磁钻铤之间需要扣型为410*4A11的
无磁配合接头。
4、使用浮阀，浮阀的扣型应根据实际钻具组合来配置，有时需要转换接头。
附录B：钻具扣型一览表
5、SDI与6-1/4"的无磁钻铤一起使用，下面不需要配合接头，上面需要一个410*521的配合接
头。
6、SDI与7 "的无磁钻铤一起使用，下面配4A10*411的接头，上面配410*521的接头。

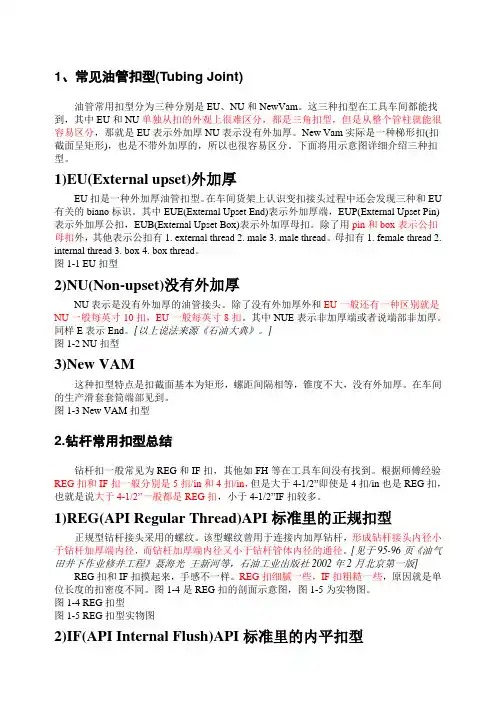

1、常见油管扣型(Tubing Joint)油管常用扣型分为三种分别是EU、NU和NewVam。
这三种扣型在工具车间都能找到，其中EU和NU单独从扣的外观上很难区分，都是三角扣型，但是从整个管柱就能很容易区分，那就是EU表示外加厚NU表示没有外加厚。
New Vam实际是一种梯形扣(扣截面呈矩形)，也是不带外加厚的，所以也很容易区分。
下面将用示意图详细介绍三种扣型。
1)EU(External upset)外加厚EU扣是一种外加厚油管扣型。
在车间货架上认识变扣接头过程中还会发现三种和EU 有关的biano标识。
其中EUE(External Upset End)表示外加厚端，EUP(External Upset Pin)表示外加厚公扣，EUB(External Upset Box)表示外加厚母扣。
除了用pin和box表示公扣母扣外，其他表示公扣有1. external thread 2. male 3. male thread。
母扣有1. female thread 2. internal thread 3. box 4. box thread。
图1-1 EU扣型2)NU(Non-upset)没有外加厚NU表示是没有外加厚的油管接头。
除了没有外加厚外和EU一般还有一种区别就是NU一般每英寸10扣，EU一般每英寸8扣。
其中NUE表示非加厚端或者说端部非加厚。
同样E表示End。
[以上说法来源《石油大典》。
]图1-2 NU扣型3)New VAM这种扣型特点是扣截面基本为矩形，螺距间隔相等，锥度不大，没有外加厚。
在车间的生产滑套套筒端部见到。
图1-3 New VAM扣型2.钻杆常用扣型总结钻杆扣一般常见为REG和IF扣，其他如FH等在工具车间没有找到。
根据师傅经验REG扣和IF扣一般分别是5扣/in和4扣/in，但是大于4-1/2”即使是4扣/in也是REG扣，也就是说大于4-1/2”一般都是REG扣，小于4-1/2”IF扣较多。

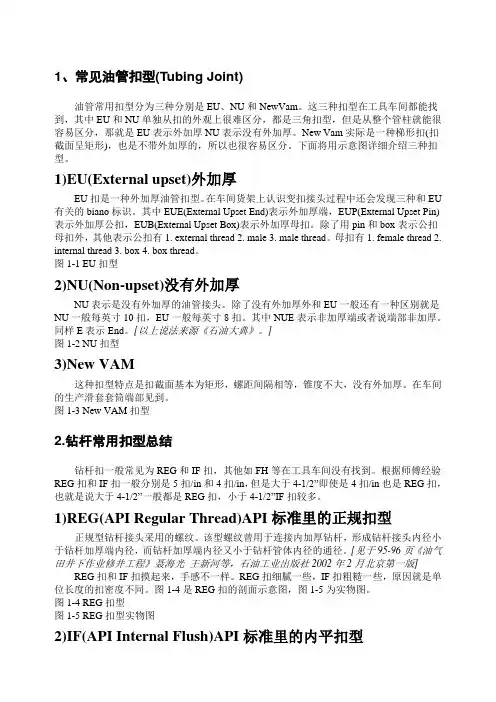

1、常见油管扣型(Tubing Joint)油管常用扣型分为三种分别是EU、NU和NewVam。
这三种扣型在工具车间都能找到，其中EU和NU单独从扣的外观上很难区分，都是三角扣型，但是从整个管柱就能很容易区分，那就是EU表示外加厚NU表示没有外加厚。
New Vam实际是一种梯形扣(扣截面呈矩形)，也是不带外加厚的，所以也很容易区分。
下面将用示意图详细介绍三种扣型。
1)EU(External upset)外加厚EU扣是一种外加厚油管扣型。
在车间货架上认识变扣接头过程中还会发现三种和EU 有关的biano标识。
其中EUE(External Upset End)表示外加厚端，EUP(External Upset Pin)表示外加厚公扣，EUB(External Upset Box)表示外加厚母扣。
除了用pin和box表示公扣母扣外，其他表示公扣有1. external thread 2. male 3. male thread。
母扣有1. female thread 2. internal thread 3. box 4. box thread。
图1-1 EU扣型2)NU(Non-upset)没有外加厚NU表示是没有外加厚的油管接头。
除了没有外加厚外和EU一般还有一种区别就是NU一般每英寸10扣，EU一般每英寸8扣。
其中NUE表示非加厚端或者说端部非加厚。
同样E表示End。
[以上说法来源《石油大典》。
]图1-2 NU扣型3)New VAM这种扣型特点是扣截面基本为矩形，螺距间隔相等，锥度不大，没有外加厚。
在车间的生产滑套套筒端部见到。
图1-3 New VAM扣型2.钻杆常用扣型总结钻杆扣一般常见为REG和IF扣，其他如FH等在工具车间没有找到。
根据师傅经验REG扣和IF扣一般分别是5扣/in和4扣/in，但是大于4-1/2”即使是4扣/in也是REG扣，也就是说大于4-1/2”一般都是REG扣，小于4-1/2”IF扣较多。
常用接头尺寸
钻具结构
DX 定向钻具
钻具代号
钻头-BIT 钻铤-DC 钻杆-DP 无磁-NM 纳维-NV 代纳-DN
螺旋扶正器-SST 短钻铤-SDC 加重钻杆-HWDP
1英寸=25.4㎜ 1英尺=0.3048m=12英尺=96分=1000英丝
1Mpa=145PSI 1ppg=0.1198g/㎝3 1gpm=0.0631L/S
1磅=0.454公斤 1升=0.264加仑 1psi=0.69kpa=1磅/英寸2 大庆130钻机转盘转速70(Ⅰ)120(Ⅱ)200(Ⅲ)
附录B：钻具扣型一览表
注意事项：
1、所有4-3/4"的钻具的扣型都一样，为3-1/2"IF (311*310)---NC38。
2、如果DWD施工，用7"无磁钻铤，则悬挂短节和无磁钻铤之间不需要配合接头。
3、如果DWD施工，用6-1/4"无磁钻铤，则悬挂短节和无磁钻铤之间需要扣型为410*4A11的无磁配合接头。
4、使用浮阀，浮阀的扣型应根据实际钻具组合来配置，有时需要转换接头。
5、SDI与6-1/4"的无磁钻铤一起使用，下面不需要配合接头，上面需要一个410*521的配合接头。
6、SDI与7 "的无磁钻铤一起使用，下面配4A10*411的接头，上面配
410*521的接头。
