§3 扭 转 试 验1、概述工程中有许多承受扭转变形的构件，了解材料在扭转变形时的力学性能，对于构件的合理设计和选材是十分重要的。
扭转变形是构件的基本变形之一，因此扭转实验也是材料力学基本实验之一。
2、实验目的1、测定低碳钢的扭转屈服强度s τ及抗扭强度b τ。
2、测定铸铁的抗扭强度b τ。
3、观察、比较低碳钢和铸铁在扭转时的变形和破坏现象，分析其破坏原因。
3、实验原理对一确定形状试件两端施加一对大小为e M 的外力偶，试件便处于扭转受力状态，此时试件中的单元体处于如图3.1所示的纯剪应力状态。
图3.1纯剪应力状态对单元体进行平衡分析可知，在与试样轴线成045角的螺旋面上，分别承受主应力τσ=1，τσ-=3的作用，这样就出现了在同一个试件的不同截面上τσσ=-=压拉的情形。
这样对于判断材料各极限强度的关系提供了一个很好的条件。
图3.2为低碳钢Q235扭转实验扭矩T 和扭转角φ的关系曲线，图3.3为铸铁HT200图3.2低碳钢Q235扭转φ-T 曲线 图3. 3铸铁HT200扭转φ-T 曲线试件的扭转实验扭矩T 和扭转角φ的关系曲线。
图3.4为低碳钢和铸铁扭转破坏断口形式由图3.2低碳钢扭转φ-T 曲线可以看出，低碳钢Q235的扭转φ-T 曲线类似于拉伸的L F ∆-曲线，有明显的弹性阶段、流动屈服阶段及强化阶段。
在弹性阶段，根据扭矩平衡原理，由剪应力产生的合力矩需与外加扭矩相等，可得剪应力沿半径方向的分布ρτ为：PI T ρτρ*= 在弹性阶段剪应力的变化如图3.5所示在弹性阶段剪应力沿圆半径方向呈线性分布，据此可得PP W T I r T ==*max τ 当外缘剪应力增加到一定程度后，试件的边缘产生流动现象，试件承受的扭矩瞬间下降，应力重新分布至整个截面上的应力均匀一致，称之为屈服阶段，在屈服阶段剪应力的变化如图3.5 低碳钢扭转试件弹性阶段应力分布变化图3.4低碳钢和铸铁扭转破坏断口形式图3.6所示称达到均匀一致时的剪应力为剪切屈服强度（s τ），其对应的扭矩为屈服扭矩，习惯上将屈服段的最低点定义为屈服扭矩，同样根据扭矩平衡原理可得：Ps P s s W T I T 434*3==ρτ 应力均匀分布后，试件可承受更大的扭矩，试件整个截面上的应力均匀增加，直至试件剪切断裂，如图3.4所示，最大剪应力对应的扭矩为最大扭矩，定义最大剪应力为剪切强度。

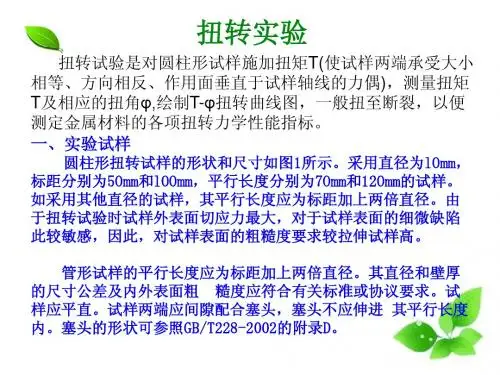

扭转破坏实验报告篇一：扭转破坏实验实验报告篇一：扭转实验报告一、实验目的和要求1、测定低碳钢的剪切屈服点?s、剪切强度?b，观察扭矩-转角曲线（t??曲线）。
2、观察低碳钢试样扭转破坏断口形貌。
3、测定低碳钢的剪切弹性模量g。
4、验证圆截面杆扭转变形的胡克定律（??tl/gip）。
5、依据低碳钢的弹性模量,大概计算出低碳钢材料的泊松比。
二、试验设备和仪器1、微机控制扭转试验机。
2、游标卡尺。
3、装夹工具。
三、实验原理和方法遵照国家标准（gb/t10128-1998）采用圆截面试样的扭转试验，可以测定各种工程材料在纯剪切情况下的力学性能。
如材料的剪切屈服强度点?s和抗剪强度?b等。
圆截面试样必须按上述国家标准制成（如图1-1所示）。
试验两端的夹持段铣削为平面，这样可以有效地防止试验时试样在试验机卡头中打滑。
图 1-1试验机软件的绘图系统可绘制扭矩-扭转角曲线，简称扭转曲线（图1-2中的曲线）。
图3-2 从图1-2可以看到，低碳钢试样的扭转试验曲线由弹性阶段（oa段）、屈服阶段（ab段）和强化阶段（cd段）构成，但屈服阶段和强化阶段均不像拉伸试验曲线中那么明显。
由于强化阶段的过程很长，图中只绘出其开始阶段和最后阶段，破坏时试验段的扭转角可达10?以上。
从扭转试验机上可以读取试样的屈服扭矩破坏扭矩由算材料的剪切屈服强度抗剪强度式中：试样截面的抗扭截面系数。
ts和tb。
和?s?3ts/4wt计?s和?b，wt??d0/16为3?s?3ts/4wt计算材料的剪切屈服强度?s和抗剪强度?b，式中：wt??d0/163为试样截面的抗扭截面系数。
当圆截面试样横截面的最外层切应力达到剪切屈服点?s时，占横截面绝大部分的内层切应力仍低于弹性极限，因而此时试样仍表现为弹性行为，没有明显的屈服现象。
当扭矩继续增加使横截面大部分区域的切应力均达到剪切屈服点?s时，试样会表现出明显的屈服现象，此时的扭矩比真实的屈服扭矩ts要大一些，对于破坏扭矩也会有同样的情况。

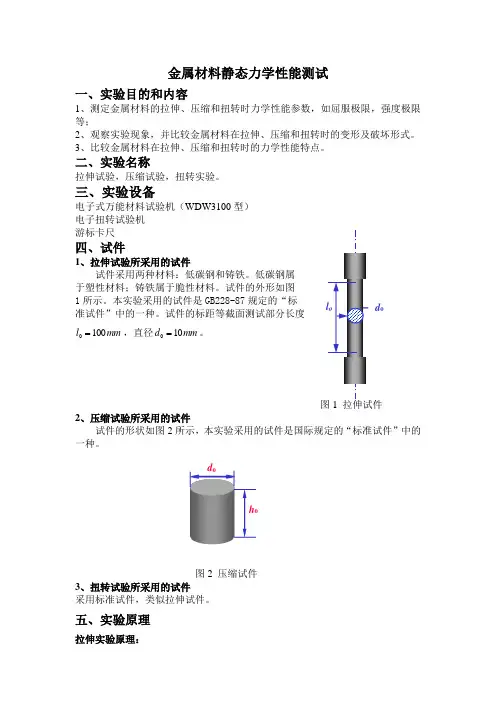

金属材料静态力学性能测试一、实验目的和内容1、测定金属材料的拉伸、压缩和扭转时力学性能参数，如屈服极限，强度极限等；2、观察实验现象，并比较金属材料在拉伸、压缩和扭转时的变形及破坏形式。
3、比较金属材料在拉伸、压缩和扭转时的力学性能特点。
二、实验名称拉伸试验，压缩试验，扭转实验。
三、实验设备电子式万能材料试验机（WDW3100型） 电子扭转试验机 游标卡尺四、试件1、拉伸试验所采用的试件试件采用两种材料：低碳钢和铸铁。
低碳钢属 于塑性材料；铸铁属于脆性材料。
试件的外形如图 1所示。
本实验采用的试件是GB228-87规定的“标 准试件”中的一种。
试件的标距等截面测试部分长度mm l 1000=，直径mm d 100=。
2、压缩试验所采用的试件试件的形状如图2所示，本实验采用的试件是国际规定的“标准试件”中的一种。
图2 压缩试件3、扭转试验所采用的试件采用标准试件，类似拉伸试件。
五、实验原理拉伸实验原理：d 0压缩实验原理：扭转实验原理：六、实验方法及步骤（一）拉伸试验测定一种材料的力学性能，一般应用一组试件（3～6根）来进行，而且应该尽可能每一根试件都测出所要求的性能。
我们主要是学习试验方法，所以我们测定低碳钢σs、σb、δ、ψ的拉伸试验只用一根试件来进行。
其试验步骤如下：1、测量试件尺寸，主要是测量试件的直径和标距。
在标距部分取上、中、下三个截面，对每一个截面用游标卡尺（精度0.02mm）测量互相垂直方向的直径各一次，取其平均值最小截面处的平均直径作为试件的直径。
2、顺时针旋转钥匙打开试验机。
3、用远控盒调整上下夹头的位置，将试件装在实验机的夹具上。
4、打开实验软件，先点联机按钮，然后设置参数。
点击参数录入按钮,输入试验编号及试样参数等。
点击参数设置按钮，输入试验开始点、横梁速度及方向等。
5、选择试验编号和实验曲线，将负荷与位移清零。
6、点击“试验开始”按钮，开始式样，同时仔细观察试样在试验过程中的各种现象。
