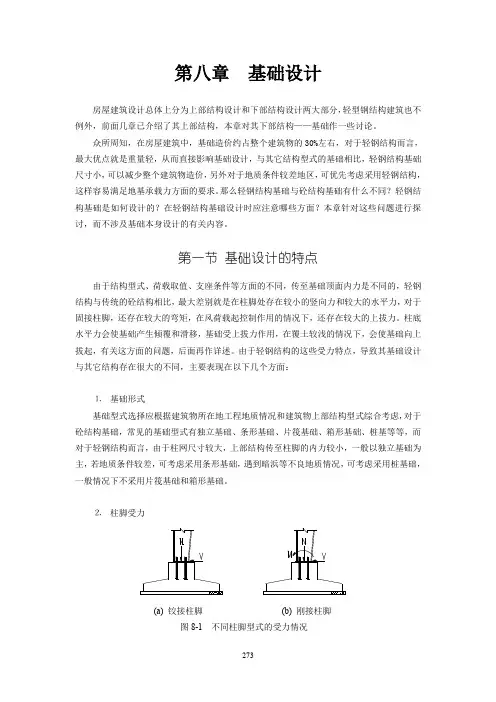

第八章基础设计
房屋建筑设计总体上分为上部结构设计和下部结构设计两大部分，轻型钢结构建筑也不例外，前面几章已介绍了其上部结构，本章对其下部结构——基础作一些讨论。
众所周知，在房屋建筑中，基础造价约占整个建筑物的30%左右，对于轻钢结构而言，最大优点就是重量轻，从而直接影响基础设计，与其它结构型式的基础相比，轻钢结构基础尺寸小，可以减少整个建筑物造价，另外对于地质条件较差地区，可优先考虑采用轻钢结构，这样容易满足地基承载力方面的要求。那么轻钢结构基础与砼结构基础有什么不同？轻钢结构基础是如何设计的？在轻钢结构基础设计时应注意哪些方面？本章针对这些问题进行探讨，而不涉及基础本身设计的有关内容。
在较大的弯矩作用，从而导致基础产生倾覆和滑移破坏，另外，在风荷载较大的情况下，特别对于一些敞开或半敞开的结构，由于轻钢结构自重很轻，有可能不足于抵抗风荷载产生的上拔力，导致基础上拔破坏。为防止这些破坏的发生，最经济有效的方法是增加基础埋深，即增加基础上覆土的厚度，但增加了土方开挖和回填工程量。另外对于轻钢结构基础，还须预埋锚栓（也称地脚螺栓），用于上部结构和基础的连接，若锚栓离砼基础边缘太近，会产生基础劈裂破坏，所以我国钢结构设计规范规定了锚栓离砼基础边缘的距离不得小于150mm；若锚栓长度过短，会使锚栓从基础中拔出，导致破坏，所以规范也规定了锚栓埋入长度。
⒋基础设计内容
基础设计一般包括基础底面积确定、基础高度确定和配筋计算，还应符合有关构造措施。基础底面积可根据地基承载力确定，同时还应考虑软弱下卧层存在；基础高度由冲切验算确定；在基础底面积和高度确定的情况下计算基础配筋，这里须注意伸缩缝双柱基础处理，双柱为基础提供了两个支点，在地基反力作用下，有可能出现负弯矩，即基础上部受拉的情况，此时除基础底部配置钢筋外，基础上部也应配筋，避免因上部受拉而出现开裂
由于轻钢结构的特殊性，使其基础设计也与一般结构不同，下面从几个方面加以讨论。
一、刚接和铰接柱脚
全起见，也可布置四个锚栓(图8-3b)，但锚栓尽量接近，以保证柱脚转动。刚接柱脚一般采用四个或四个以上锚栓连接(图8-3c)，图中采用六个锚栓，可以认为柱脚不能转动，前面讲的几种柱脚均为锚板式柱脚，构造简单，是工程上常用的柱脚型式，另外还有一种柱脚型式，即靴梁式柱脚(图8-3d)，这种柱脚可看成固接柱脚（属
这样传至基础的内力仅为轴力和剪力，不存在弯矩，有利于基础设计，可以减少基础造价。
二、锚栓
锚栓是将上部结构荷载传给基础，在上部结构和下部结构之间起桥梁作用。锚栓主要有两个基本作用： ⒈ 作为安装时临时支撑，保证钢柱定位和安装稳定性。 ⒉ 将柱脚底板内力传给基础。
锚栓采用Q235或Q345钢制作，分为弯钩式和锚板式两种。直径小于M39的锚栓，一般为弯钩式(图8-5a)，直径大于M39的锚栓，一般为锚板式(图8-5b)。
(a) 弯钩式 (b) 锚板式
图8-5 基础锚栓
对于铰接柱脚，锚栓直径由构造确定，一般不小于M20；对于刚接柱脚，锚栓直径由计算确定, 一般不小于M30。锚栓长度由钢结构设计手册确定，若锚栓埋入基础中长度不能满足要求，则考虑将其焊于受力钢筋上。为方便柱安装和调整，柱底板上锚栓孔为锚栓直径的1.5倍(图8-6a)，或直接在底板上开缺口(图8-6b)。底板上须设置垫板，垫板尺寸一般为100100⨯-，厚度根据计算确定，垫板上开孔较锚栓直径大1～2mm ，待安装、校正完毕后将垫板焊于底板上。
(a) 开圆孔 (b) 开缺口
图8-6 柱脚底板开孔
图8-7为铰接柱脚锚栓布置图，图8-8为刚接柱脚锚栓布置图。在图8-7中，从安全角度考虑，中柱两个锚栓可换成四个，但间距不能太大，以保证铰接。
的水平反力，此水平反力应由底板与混凝土基础顶面间的摩擦力承受，摩擦系数可取0.4，当水平反力大于摩擦力时，应设置抗剪键，上述情况之外，外露式柱脚的锚栓可以传递柱脚底部的水平反力，但必须进行计算，并将垫板与底板焊牢。后者应该更合理些，因为轻钢结构重量比较轻，摩擦系数为0.4时底板和混凝土之间产生的摩擦力很小，特别是在风吸力起控制作用时，底板与混凝土之间几乎不存在压应力，也即摩擦力几乎没有，如果按钢结构设计规范，在此情况下很难满足摩擦力抗剪的条件，很多结构须设抗剪键，但在实际工程中很少设抗剪键，也没有因此发生工程事故，可见锚栓参与了抗剪。若锚栓抗剪，一方面锚栓须满足强度要求，另一方面与锚栓相邻的砼不发生局部承压破坏。有人认为锚栓应该拧紧，这样有利于传力，这种说法是不正确的，对于目前常用的平板式柱脚，考虑锚栓传递剪力的情况，锚栓不应该拧得很紧，这样锚栓在垫板开孔中产生微小滑动，使其与垫板孔壁接触，而垫板又与底板焊牢，从而起到传递剪力的目的。但对于固接柱脚，为保证弯矩传递须拧紧锚栓。
三、特殊情况下轻钢结构基础 ⒈ 格构式柱基础
格构式柱的柱脚有整体式和分离式两种，整体式一般用于受力较小、两分肢间距较近时，但比较耗材，在大多数情况下采用分离式柱脚；分离式柱脚两肢完全分开，每个肢均为轴心受力。由于两种柱脚构造不同，造成基
; 对于分离式柱脚，柱表8-1 HILTI 锚栓有关技术数据
1、以上数据用于：◆混凝土强度为C25/30。◆镀锌螺杆需符合ISO898T15.8级。
◆要达到以上剪力，基材厚度（h ）不小于边距（C ）的1.5倍。
2、要更大力量可增大孔深，但最大不能超过标准2倍深。
3、HVU 管剂主要化学成分为：Vinylurethane 树脂。
4、有关锚栓安装时边距和间距和混凝土对拉力和剪力的影响请与HILTI 工程师联系。
5、M24以上的螺杆设计剪力是依据8.8级钢材。
表8-2 HVU 配件HAS 螺杆
第三节典型柱基础细部详图
通过前面讨论，我们已经对轻钢结构基础有一个初步了解，现结合实际工程，给出几种典型柱基础详图，以
