地下室基坑土钉墙支护施工方案一、施工前准备工作1.定位：根据设计要求，确定基坑的位置和尺寸，并进行精确定位。
2.清理：清理场地上的杂物、树木等，确保施工区域的干净。
3.准备材料和设备：准备好所需的土钉、钢筋网、浆液、水泥等材料，同时检查土钉打孔机、钢筋切割机等设备是否完好。
二、土钉打孔1.根据设计要求确定土钉的位置，并在地面上进行标注。
2.使用土钉打孔机进行土钉的打孔工作。
打孔深度根据设计要求确定，通常为土层稳定的深度。
3.打孔后进行清理，将孔内土壤清理干净，以便后续土钉的安装。
三、土钉安装1.安装土钉前，先在土钉上喷涂浆液，以提高土钉与土壤的粘结力。
2.将土钉插入孔内，直至达到设计要求的深度。
同时，加强对土钉是否与孔壁贴合的检查，确保土钉安装的牢固。
3.安装完土钉后，将钢筋网固定在土钉上，以加强土钉的支撑能力。
四、锚固和销凿扩孔1.在土钉的末端，进行锚固处理。
可以采用注浆锚固、化学锚固等方式进行锚固。
2.针对较大的土钉，可进行销凿扩孔处理，以提高土钉的支撑能力。
五、喷涂混凝土1.在土钉墙表面喷涂一层浆液，以增加土钉与混凝土的粘结力。
2. 制备混凝土，并使用抹面板将混凝土均匀地涂抹在土钉墙表面。
混凝土的厚度应符合设计要求，一般为10-15cm。
六、施工质量控制1.在施工过程中，要随时检查土钉的安装质量，包括土钉的深度和孔壁与土钉的贴合情况等。
2.对锚固处理和销凿扩孔等操作进行监控，确保施工质量。
3.在喷涂混凝土时，要保证混凝土的均匀性和灌浆质量。
4.施工结束后，进行验收，确保支护墙的安全牢固。
七、安全措施1.施工现场应设置警示标志，保证施工区域的安全。
2.工人应佩戴安全帽、防护眼镜等防护装备，并严格遵守操作规程和安全操作规范。
3.紧急情况下，要及时采取应急措施，保护工人的安全。
基坑放坡加土钉墙支护组织施工设计方案一、施工组织方案1.施工队伍组织根据基坑的规模和复杂程度，合理组织施工队伍。
施工队伍应包括工地负责人、技术人员、土建工人、设备操作人员等。
确保施工过程中各岗位的协调配合和工作安全。
2.施工进度计划制定详细的施工进度计划，包括工序安排、材料采购、设备调配等。
合理安排施工序列，确保施工的连续性和高效性。
同时考虑天气条件、交通状况等因素，制定灵活的施工计划。
3.安全管理施工过程中重视安全管理，制定合理的安全措施。
加强施工现场的安全巡查，落实好劳动防护措施，确保施工人员的安全。
加强施工现场的防护措施，设置警示标志牌、安全网等，防止施工过程中的安全事故发生。
4.环境保护在施工过程中，按照环境保护的要求进行工作。
采取合理的排污方案，控制扬尘、废水等对周边环境的影响。
施工完成后，及时清理施工现场，恢复原有环境。
1.基坑放坡设计根据基坑的具体情况，设计适当的坡度和坡高。
考虑基坑周边土体的稳定性和承载能力，确保基坑的稳定性。
同时，根据土体情况和施工方法，选择合适的放坡方式，如平面放坡、阶梯放坡等。
2.土钉墙支护设计根据基坑的深度和土体质量，设计合适的土钉长度和间距。
考虑土体的抗剪强度、拉力、抗压强度等参数，确保土钉墙的稳定性和承载力。
根据土钉墙的高度，确定合理的锚定长度和锚固深度。
3.土壤加固设计根据土体的性质和强度要求，设计合适的土壤加固措施。
可以采用深层加固、浅层加固等方法，如加固灌浆、点支撑等。
根据施工条件和土壤特性，选择合适的加固材料和加固方法。
4.施工工艺设计根据施工条件和工程要求，制定详细的施工工艺方案。
包括开挖工艺、加固工艺、土钉安装工艺等。
合理选择施工方法和设备，确保施工质量和进度。
同时，设置监测点，监测基坑和土钉墙的变形和稳定性。
通过合理组织施工队伍，切实做好施工现场的安全管理和环境保护，同时根据基坑的具体情况设计合适的放坡和土钉墙支护方案，可以有效地保证基坑施工的顺利进行，并最大程度地降低施工风险。
复合土钉墙基坑支护工程施工方案一、工程概述基坑支护工程是指为了保证施工过程中基坑的稳定和安全，采取一系列措施对基坑进行支撑、防护和加固的工程。
本方案是针对一个复合土钉墙基坑支护工程的施工方案，主要包括基坑开挖、钢筋结构制作、土钉锚固、复合土钉墙施工等工序。
二、施工准备1.人员准备：组织专业施工队伍，确保施工人员技术熟练，具备相应的证书和资质。
2.材料准备：准备好各种施工所需材料，包括钢筋、水泥、砂浆、沙子等，并按照工程要求进行检查和验收。
3.设备准备：准备好各种施工所需机械设备，包括挖机、卷扬机、桩机等，并进行检查和调试。
三、施工流程1.基坑开挖：根据工程施工图纸，按照要求进行基坑开挖。
首先，使用挖机将基坑开挖至设计标高，同时保持坑底平整。
然后，使用卷扬机或挖机进行混凝土搅拌和浇筑，形成坑底结构。
2.钢筋结构制作：根据设计要求，在基坑四周或侧墙上进行钢筋结构的制作。
首先，根据设计图纸对钢筋进行加工和预埋，然后进行焊接和连接，确保钢筋结构的牢固性和稳定性。
3.土钉锚固：根据设计要求，选择合适的土壤钉具和锚固材料。
首先，根据设计要求在基坑侧墙上标出土钉位置，并进行钻孔。
然后，将土钉插入孔内，并使用打膨胀药剂的方法进行锚固，确保土钉的牢固性和稳定性。
4.复合土钉墙施工：根据设计要求，首先在基坑侧墙上涂刷黄土和水泥的混合料，形成一层薄膜。
然后，在薄膜上固定土钉片，逐层进行钉片施工，直至达到设计要求的高度和厚度。
最后，使用砂浆进行表面抹灰，形成光滑的墙面。
四、施工安全措施1.施工现场设置警示标识，明确施工区域和安全通道。
2.施工人员必须穿戴好安全防护装备，如安全帽、安全鞋等。
3.加强施工现场管理，严禁无关人员进入施工区域。
4.定期进行施工现场的安全检查和隐患排查，及时整改。
五、施工质量控制1.施工过程中，严格按照设计要求和规范进行施工，确保施工质量。
2.施工中，进行施工质量检查，及时发现和修正问题。
3.施工完成后，进行工程验收，确保工程质量符合设计要求和规范。
复合土钉墙基坑支护工程施工方案在城市建设中，基坑支护工程是一个至关重要且常见的施工环节。
复合土钉墙基坑支护工程是一种较为先进的支护方式，具有施工周期短、成本低、效果好等优点。
本文将介绍复合土钉墙基坑支护工程的施工方案。
1. 工程概况1.1 工程地点本工程位于XX市XX区XX路XX号。
1.2 工程范围本工程包括XX平方米的基坑支护范围。
2. 施工准备2.1 设备准备•钻孔机•土钉安装机•混凝土喷射机•砂浆泵•输送泵•压平机2.2 材料准备•混凝土•钢筋•土钉•支护板•承插钢筋3. 施工步骤3.1 基坑开挖1.根据设计要求，在基坑周围设置围挡，并进行标高测量。
2.采用挖掘机对基坑进行逐层分段开挖，最大限度保持边坡稳定。
3.2 土钉钻孔1.根据设计要求，在边坡上设置土钉布置方案。
2.使用钻孔机在边坡上进行土钉孔的钻孔作业，保证孔深和孔径符合要求。
3.3 土钉安装1.将预埋在孔内的土钉栓固定在孔内，使用土钉安装机完成土钉的安装工作。
2.根据设计要求进行钢筋焊接，确保土钉与支护板的连接牢固。
3.4 支护构筑1.将支护板按设计要求固定在土钉上，形成支护墙面。
2.使用混凝土喷射机对支护墙面进行喷浆加固，确保支护墙结构牢固。
3.5 结束工作1.进行现场清理，清除施工垃圾和材料残余物。
2.进行最终验收，确保工程质量符合要求。
4. 安全保障在施工过程中，要严格执行安全操作规程，加强施工现场的安全管理，确保施工人员和设备的安全。
5. 后续维护完成施工后，要对支护工程进行定期检查和维护，确保支护结构的稳定和安全。
结语复合土钉墙基坑支护工程施工方案的实施将有效保障基坑支护工程的质量和安全，提高工程施工效率，为城市建设提供可靠保障。
土钉墙边坡支护专项施工方案（深基坑专家论证版）一、工程概况咱们得了解一下这个工程的具体情况。
这是一个深基坑项目，基坑深度达到了惊人的20米，周边环境复杂，既有居民楼，又有交通要道。
这就要求我们在施工过程中，不仅要保证基坑的稳定性，还要确保周边环境的安全。
二、施工目标明确了工程概况，就是施工目标。
我们的目标是，通过土钉墙边坡支护施工，确保基坑周边土体稳定，防止土体位移，确保基坑施工安全顺利进行。
三、施工方法1.土钉墙设计：根据基坑深度和周边环境，我们采用预应力锚杆和土钉墙相结合的方式。
预应力锚杆可以有效地提高土体的抗剪强度，而土钉墙则可以增强土体的整体稳定性。
2.施工顺序：先进行预应力锚杆施工，再进行土钉墙施工。
这样既可以保证施工进度，又可以确保施工质量。
3.土钉墙施工：采用分段施工的方法，每段高度为2米。
施工过程中，严格控制土钉墙的倾斜度，确保其垂直度。
4.土钉墙支护：在土钉墙施工完毕后，立即进行支护施工。
采用喷射混凝土和挂网喷浆相结合的方式，提高土钉墙的支护效果。
四、施工工艺1.预应力锚杆施工：进行锚杆孔的钻进，然后放入预应力钢筋，进行注浆施工。
2.土钉墙施工：先进行土钉墙的放样，然后进行挖土，接着进行土钉的安装和注浆施工。
3.支撑施工：在土钉墙施工完毕后，立即进行支撑施工。
采用钢管支撑，确保基坑的稳定性。
五、施工质量控制1.施工过程中，严格按照设计要求进行施工，确保施工质量。
2.施工完毕后，对土钉墙进行验收，确保其满足设计要求。
3.施工过程中，定期进行监测，发现异常情况，立即采取措施进行处理。
六、施工安全措施1.施工现场设置安全警示标志，提醒施工人员注意安全。
2.施工人员必须佩戴安全帽、安全带等防护用品。
3.施工现场配备专职安全员，负责施工现场的安全监督。
4.定期对施工现场进行安全检查，发现问题及时整改。
七、施工进度安排1.预应力锚杆施工：预计用时10天。
2.土钉墙施工：预计用时15天。
3.支撑施工：预计用时5天。

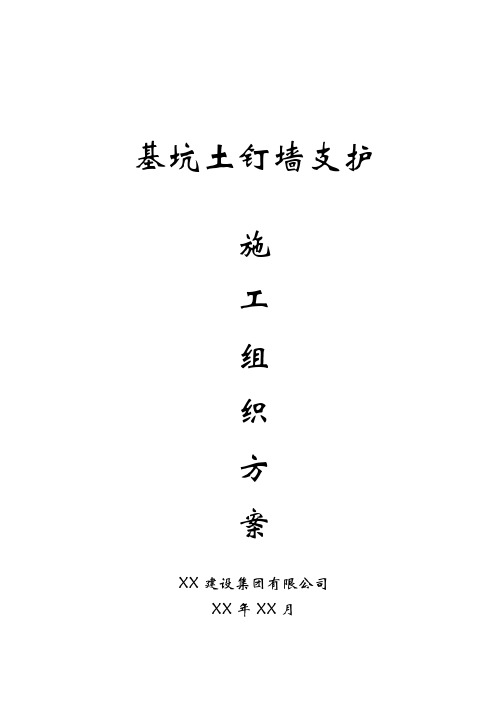

基坑土钉墙支护施工组织方案XX建设集团有限公司XX年XX月目录一、工程概况二、场地工程地质条件三、施工组织方案四、施工要求五、工程质量保证措施六、工程施工安全保证措施七、施工工期八、监测及应急措施附件及附图一、基坑围护结构施工总说明二、基坑围护结构基坑平面图三、基坑围护结构剖面图四、基坑围护结构节点评图一、工程概况该工程场地位于诸暨市原小商品市场北面，框架结构，一层地下室，基础采用砼钻孔灌注桩基础。
基础开挖深度为5.3米，基坑南面采用Φ800@800钻孔灌注桩围护，其它三面采用Φ48×3.0 @1100×1000（水平），L=9000土钉墙支护，土钉墙共设五排，开挖坡度为1:0.3。
基坑围护设计单位为：杭州浙大中荷土木工程技术有限公司，总承包单位为浙江耀江建设集团有限公司。
二、场地工程地质条件根据勘察室提供的《诸暨市小商品市场二期工程勘察报告》，基坑开挖影响深度范围内的土层组成情况为：①杂填土①-1杂色，松散，组成成分较复杂，由粉粒、砂、碎石、建筑垃圾组成，夹杂块石。
主要分布鱼塘四周。
层厚0.90~ 2.70m。
②淤泥①-2灰色，流塑，夹杂大量有机质，有臭味，全场分布，层厚0.30~1.20m。
③粉质粘土②黄色，硬可塑状，主要由粘、粉粒组成，夹杂白色团块，全场分布，层厚1.20~5.60m。
④淤泥质粉质粘土灰色，流塑~较塑，含有较多腐植物，中间夹粉土、细砂透镜体。
主要分布在拟建东楼区域，西楼区3-3剖线也有分布。
层厚0.70-3.20m。
上述各土层的主要物理力学性质指标见下表：三、施工组织方案（一）施工工艺流程1、按设计要求制作锚管件，长度9米，并焊接Φ89锥头。
2、土钉墙施工挖土应分层分段进行，作业面宽度应大于锚杆长度。
3、修整坡面，第一次喷射砼，厚度为30—50mm。
4、用气动设备击入锚管，并控制入土角度10°，用挤压泵对锚管件进行注浆。
5、铺设钢筋网片。
6、设置锁定锚头。
土钉墙基坑支护方案一、土钉墙基坑支护概述土钉墙基坑支护是指在基坑工程中采用钢筋混凝土土钉和挡土板进行临时支撑，以确保基坑的稳定和安全。
土钉墙基坑支护方案应根据具体的施工条件和土壤情况进行设计和实施，以满足工程的要求。
下面是一种常见的土钉墙基坑支护方案。
二、土钉墙基坑支护方案设计1.土钉墙的设计根据基坑边界的大小和土壤情况，确定土钉墙的尺寸和排布方式。
一般来说，土钉墙的深度应大于基坑挖掘的深度，以提供足够的支护力。
土钉墙的排列密度和深度应根据土壤承载力等参数进行计算和分析。
2.土钉的选择和布置根据土壤的性质和基坑的要求，选择合适的土钉类型（如钢筋混凝土土钉、纤维增强土钉等）和规格。
土钉的布置应均匀分布，并且与挡土板的连接应符合相关设计要求。
3.挡土板的选择和安装挡土板的选择应根据基坑的深度、土壤情况和预计的土压力来确定。
常见的挡土板有钢板桩、预制混凝土板桩等。
挡土板的安装应按照设计要求和相关规范进行，确保其与土钉墙的连接牢固。
4.排水和防护措施基坑支护中的排水和防护是十分重要的。
在土钉墙基坑支护中，应设置合理的排水系统，确保基坑内没有积水，以减小基坑土压力。
同时，应加强对基坑边沿的防护，以防止土体塌方和保护施工人员的安全。
5.施工监测和检查在基坑支护的施工过程中，应进行监测和检查。
监测主要包括土钉的安装质量、挡土板的连接情况、基坑边界的变形以及周边建筑物的变形等。
及时发现问题并进行处理，以保证工程的稳定和安全。
三、土钉墙基坑支护方案实施1.施工准备根据设计要求确定土钉墙的位置和尺寸，并组织施工人员和设备到达现场。
同时，对于挖掘基坑前，应先测量和标记出基坑边界，并清理基坑周围的障碍物。
2.土钉和挡土板的安装按照设计要求和施工规范，进行土钉和挡土板的安装。
土钉的安装应符合规范要求，保证土钉的嵌入深度和倾斜角度，以及与挡土板的连接牢固。
挡土板的安装应按照设计要求进行，确保其稳定性和连接性。
3.排水和防护设置排水系统，保证基坑内没有积水。
深基坑土钉墙支护施工方案1 编制根据1.1 海南省海榆东线陵水大桥《实行性施工组织设计》。
1.2 与本工程施工、设计有关旳规范及原则，如：《公路桥涵施工技术原则》（JTJ 041-）、《公路工程质量检查评估原则》（JTG F80/1-）、《公路桥涵地基与基础设计规范》（JTJ 024-85）、《公路工程施工安全技术规程》（JTJ 076-95）、《基坑土钉支护技术规程》CECS 96︰97等。
1.3 本分项工程有关旳《施工图设计》。
1.4 施工现场实际状况。
2 工程概况2.1 1#～4#墩基础及地质概况1#～4#墩原设计扩大基础基坑开挖深度达13m，征地界仅宽18.5m，左邻唯一进城公路，右邻民居，其中4#墩紧靠旧桥0#台。
以上状况严重影响公路正常通车、威胁旧桥0#桥台旳安全、影响民居安全。
现场地层状况第一层为填土或建筑垃圾，层厚为0.5～2 m；第二层为低液限粘土，层厚10；4#墩处第二层为粗砂，层厚3.5 m；第三层为强风化花岗岩层，厚2.0～3 m；第四层为中风化花岗岩层。
2.2 0#、14#桥台基础及地质概况0#、14#桥台原设计为重力式桥台，其扩大基础基底宽为17.5m，其基坑开挖深度达12m；而征地界仅宽18.5m，左邻唯一进城公路，右邻民居；其中，14#桥台与旧桥6#台间距局限性4.0m。
以上状况严重影响公路正常通车、威胁旧桥6#桥台安全、影响民居安全。
现场地层状况0#桥台第一层为为低液限粘土，层厚10m；14#桥台第一层为粗砂，层厚3.0 m，第二层为为低液限粘土，层厚2.9m。
如下分别为强风化花岗岩层，厚2.0～3 m；第四层为中风化花岗岩层。
方案设计中均按粘土层开挖取定。
3 施工方案3.1 方案确定根据现场工程条件，为保证公路交通正常及旧桥安全，拟采用土钉墙支护方案。
3.2 土钉墙支护旳特点3.2.1 能合理运用土体旳自承能力，将土体作为支护构造旳不可分割部分。
3.2.2 构造轻型，柔性大，有良好旳抗振性和延性。
地下室基坑土钉墙支护施工方案一、工程概况：江西**实业有限公司珑郡项目工程位于**路与**路交叉处, 1#、2#、3#、4#住宅楼，占地南北长52m，东西宽10.5m，设双层地下室。
基坑开挖按0.4:1放坡，为防止开挖出现事故问题，确保周边的安全，结合该工程地质现场勘察的地质情况，遵循安全可靠、技术可行、经济合理、节约工期的原则，该工程土方开挖时，拟采用土钉墙支护技术对基坑部分边坡进行支护加固处理。
地基土的构成及岩性特征，自上而下分为六层：（1）素填土：分布厚度0.8～2.1m，平均厚1.2m褐黄，以粉土为主。
（2）细砂：分布厚度1.0～6.0m，平均厚度4.8，灰黄（3）中砂：层底埋深6.9～8.0m，分布厚度1.2～4.2m，平均厚度2.7m，场地东为细砂、中砂互层，以细砂为主，含有粉质粘土和中砂，场地西以中砂为主，夹有粉砂、粗砂，粗砂中含有大量的卵石。
（4）粉土：层底埋深10.0～11.5m，分布厚度2.0～3.6m，平均厚度为1.9m。
（5）粉质粘土：层底埋深12.5～14.0m，分布厚度1.4～4.0m，平均厚度2.7m。
（6）粉土：本次勘察未穿透该层，该层顶部为一厚1.3m左右的细砂层。
二、土钉墙工艺简介土钉墙支护随基坑逐层开挖，逐层进行支护，直至坑底，施工时在基坑开挖坡面，用洛阳铲人工成孔或机械成孔，孔内放锚杆并注入水泥浆，在坡面安装钢筋网，喷射强度等级不低于C20的混凝土，使土体、土钉锚杆及喷射混凝土面层结合，为深基坑土钉支护。
其技术原理是利用岩土介质的自承能力，借助土钉与周围土体的摩擦力和粘聚力，将不稳定土体和深部稳定土层连在一起形成稳定的组合体，土钉端与钢筋网相互连接，之后喷射混凝土，土钉与土体形成复合体，提高了边坡整体稳定和承受坡顶超载能力，增强土体破坏延性，改变边坡突然坍方性质。
有利于安全施工，由于该技术具有施工简便、灵活机动、适用性强、隔水防渗等优点，近年来在我国的应用日益广泛，在《建筑基础工程技术政策（1996～2010）》中，被列为积极开发的支护技术。
建筑施工基坑土钉墙支护施工方案介绍在建筑行业中，基坑土钉墙支护是一项常见的施工工作。
基坑的开挖会导致周围周围土地的变形和坑壁的塌落。
因此，在基坑的开挖过程中需要采取相应的支护措施。
土钉墙是一种常见的支护形式，它采用的是土钉和预制混凝土板组成的墙体结构，能够有效地解决基坑支护的问题。
在这篇文档中，我们将介绍建筑施工中基坑土钉墙支护的具体施工方案，包括施工前的准备工作、基坑土钉墙支护的施工流程，以及相关的注意事项。
施工前准备工作1. 基础测量在进行基坑土钉墙支护的施工前，需要做好基础测量工作。
这包括：•基坑的大小和深度；•基坑周围的地形地貌；•基坑场地内部地质情况；•基坑支护的具体要求。
2. 施工方案设计基于基础测量的结果，需要设计出一份完整的施工方案。
在方案设计中需要考虑以下因素：•基坑土钉墙的深度和高度；•基坑支护的类型和形式；•施工过程中的安全措施；•相关设备和材料的选择。
3. 现场准备在进行实际施工前，需要做好相关现场准备工作，包括：•现场的清理和平整；•确保设备和材料符合安全要求；•现场人员的安全培训。
基坑土钉墙支护的施工流程1. 按照设计方案挖掘基坑首先需要按照设计方案来挖掘基坑。
挖掘深度和形状需要根据实际情况进行调整，并确保坑壁平整平直，无明显的裂缝和松散区域。
2. 设置围护结构在挖掘基坑后，需要设置围护结构，以防止基坑倒塌。
其中，围护结构包括：•基坑外侧的支架和支柱；•基坑内侧的预制混凝土板。
3. 安装土钉安装土钉是基坑土钉墙支护的核心步骤。
具体流程如下：•钻孔：采用钻机，在基坑内钻孔；•安装土钉：在孔内安装灌浆管，然后将土钉套入里面；•灌浆：使用高压灌浆泵将灌浆料灌入孔内。
4. 安装预制混凝土板安装预制混凝土板是基坑土钉墙支护的另一个重要步骤。
具体流程如下：•将预制混凝土板放入基坑内，与土钉相连接；•安装锁定器：连接土钉和混凝土板的锚固件；•灌浆：用高压泵将灌浆料灌入板子和土钉之间的隙缝。
A 土钉墙基坑支护施工方案A.1土钉墙基坑支护一般要求A.1.1土钉墙的设计与构造（一）土钉墙的构造1、土钉墙墙面坡度不宜大于1∶0.1；2、土钉必须和面层有效连接应设置承压板或加强钢筋等构造措施，承压板或加强钢筋应与土钉螺栓连接或钢筋焊接连接，3、土钉的长度宜为开挖深度的0.5～1.2倍，间距宜为1～2m，与水平面夹角宜为50～200；4、土钉钢筋宜采用Ⅰ、Ⅱ级钢筋，钢筋直径宜为16～32mm，钻孔直径宜为70～120mm；5、注浆材料宜采用水泥浆或水泥砂浆，其强度等级不宜低于M10；6、喷射混凝土面层应配置钢筋网，钢筋直径宜为6～10mm，网格间距宜为150～300mm，喷射混凝土强度等级不宜低于C20，面层厚度不宜小于80mm；7、坡面上下段钢筋网搭接长度应大于300mm；8、当地下水位高于基坑底面时应采取降水或截水措施，土钉墙墙顶应采用砂浆或混凝土护面，坡顶和坡脚应设排水措施，坡面上可根据具体情况设置泄水孔。
土钉与面层的连接1—垫块；2—螺母；3—喷射混凝土；4—钢筋网；5—土钉钻孔；6—土钉钢筋；7—钢垫板；8—锁定筋；9—井字形钢筋；10—网筋；11—纵横主筋（二）土钉墙支护的作用机理、工作性能1、土钉墙支护的作用机理土钉通过滑裂面将坑周土体加固，土钉与土共同工作，形成了能大大提高原状土强度和刚度的复合土体，如同重力式挡土墙。
在土体受力条件改变的情况下，土体必然发生相应变形，通过土钉加固体与土的摩擦力，使土钉被动受拉而给土体以约束加固使其稳定，它由密集的土钉群、被加固的原位土体、喷射混凝土面层和必要的防水系统组成。
2、土钉墙支护的工作性能①土钉墙支护变形较小，最大水平位移发生于墙体顶部，越往下越小。
土钉墙支护体内的水平位移随离开墙面距离增大而减少；②土钉内的拉力分布是不均匀的，一般呈现中间大、两端小的规律，土体产生微小变位才能使土钉受力；③采用密集土钉加固的土钉墙支护性能类似重力式挡土墙，破坏时明显带有平移和转动的性质；④在土钉墙支护整体破坏以前，喷射混凝土面层和土钉一般不会产生破坏现象；⑤墙面土压力分布并不接近三角形，在坡角处土压力减少，其合力为库仑土压力的70％，这种土压力减少是土钉将土连接成一个整体而造成的。
其土压力值至少降低库仑土压力值的30％～40％。
A.1.2土钉墙施工（一）基坑开挖基坑要按设计要求严格分层分段开挖，在完成上一层作业面土钉与喷射混凝土面层达到设计强度的70％以前，不得进行下一层土层的开挖。
每层开挖最大深度取决于在支护投入工作前土壁可以自稳而不发生滑动破坏的能力，实际工程中常取基坑每层挖深与土钉竖向间距相等。
每层开挖的水平分段宽度也取决于土壁自稳能力，且与支护施工流程相互衔接，一般多为10～20m长。
当基坑面积较大时，允许在距离基坑四周边坡8～10m的基坑中部自由开挖，但应注意与分层作业区的开挖相协调。
挖方要选用对坡面土体扰动小的挖土设备和方法，严禁边壁出现超挖或造成边壁土体松动。
坡面经机械开挖后要采用小型机械或铲锹进行切削清坡，以使坡度及坡面平整度达到设计要求。
（二）喷射第一道面层每步开挖后应尽快做好面层，即对修整后的边壁立即喷上一层薄混凝土或砂浆。
若土层地质条件好的话，可省去该道面层。
喷射混凝土作业应符合下列规定：1、喷射作业应分段进行，同一分段内喷射顺序应自下而上一次喷射，厚度不宜小于40mm；2、喷射混凝土时，喷头与受喷面应保持垂直，距离宜为0.6～1.0m；3、喷射混凝土终凝2h后，应喷水养护，养护时间根据气温确定宜为3～7h。
（三）钻孔、安设土钉、注浆、安设连接件土钉的设置，对于钢筋钉通常是先在土体中成孔，然后置入土钉钢筋并沿全长注浆。
对于钢管钉可击人土体再由钢管内注浆。
1、钻孔①土钉成孔前，应按设计要求定出孔位并作出标记和编号。
成孔过程中遇有障碍物需调整孔位时，应由设计出变更通知。
②土钉成孔采用锚杆工程钻机钻孔，钻进过程中严禁使用水钻，以防周边地质条件恶化，开孔时对准孔位徐徐钻进，待进尺达到一定深度且土层较稳定时，方可加速钻进，钻进过程中应随时检查钻头的磨损情况，防止成孔直径达不到设计要求。
③成孔过程中应做好成孔记录，按土钉编号逐一记载取出的土体特征、成孔质量、事故处理等。
应将取出的土体与初步设计时所认定的加以对比，有偏差时应及时反馈设计单位，由设计单位修改土钉的设计参数，出设计变更通知。
④钻孔不得扰动周围地层，钻孔后清孔采用高压风吹2～３min，把孔内渣土吹干净，对孔中出现的局部渗水塌孔或掉落松土应立即处理。
成孔后应及时安设土钉钢筋并注浆。
⑤在土体含水量较大、杂填土较厚、松散砂层、软土层等易塌孔的土层，可采用钢管代替钢筋，钢管上每隔300mm钻直径8～10mm的出浆孔，孔在钢管长度方向上错开120º，呈梅花形布置，并在出浆孔边焊ø16短钢筋，防止打管时土粒堵塞出浆孔（钢管做法如图3-85），利用空气压缩机带动冲击器将加工好的钢管分段焊接按设计角度打入土层。
2、插入土钉钢筋土钉钢筋采用螺纹钢，置入孔中前，应先设置定位支架，保证钢筋处于钻孔的中心部位，支架沿钉长的间距为2～3m，支架的构造应不妨碍注浆时浆液的自由流动，支架材料为金属或塑料件。
3、注浆（1）土钉钢筋置入孔中后，可采用压力注浆，压力注浆采用二次注浆法：一次注浆导管应先插至距孔底250～500mm处，并在孔口设置止浆塞和排气孔，以低压（0.4～0.6 MPa）注浆，同时将导管以匀速缓慢撤出，导管的出浆口应始终处于孔中浆体的表面以下，保证孔中气体能全部逸出，导管离孔口0.5～1m时改为高压（1～2 MPa）注满，并保持高压3～5min；二次注浆管采用ø20花管，应先固定在土钉钢筋上与土钉钢筋同时置入孔中，待一次注浆完间歇24h后进行二次注浆，压力控制在0.5～2.0MPa 。
采用钢管代替钢筋杆体时，应使用高压（1～2MPa）注浆，从钢管端头开始压力注浆，注满后及时封堵，让压力缓慢扩散。
（2）向孔内注入浆体的充盈系数必须大于1。
每次向孔内注浆时，应预先计算所需的浆体体积并根据注浆泵的冲程数计算应向孔内注入的浆体体积，以确认实际注浆量超过成孔的容积。
（3）注浆材料选用水泥净浆，水灰比按设计要求，当设计无要求时取0.5。
水泥净浆应拌合均匀，随拌随用，一次拌合的水泥净浆应在初凝前用完。
（4）注浆前应将孔内残留或松动的杂土清除干净，注浆开始或中途停止超过30min时，应用水或稀水泥浆润滑注浆泵及其管路。
4、安连接件土钉钢筋端部通过锁定筋与面层内的加强筋及钢筋网连接时，其相互之间应可靠焊牢。
当采用钢管杆体时，钢管通过锁定筋与加强筋焊接。
（四）绑扎钢筋网1、钢筋网应在喷射一层混凝土后铺设，钢筋保护层厚度不小于20mm，钢筋网应延伸至地表面，并伸出边坡线0.5m。
2、钢筋网片用焊接或绑扎而成，网格允许偏差为±10mm。
钢筋网铺设时每边的搭接长度应不小于一个网格边长或300mm，如为单面搭接焊则焊长不小于网筋直径的10倍。
（五）喷射第二层混凝土喷射第二层混凝土面层应在经验收确认钢筋网敷设、连接均符合要求后，进行喷混凝土面层至设计厚度，其工艺要求与喷第一层混凝土的要求相同。
（六）地表排水、基坑排水系统施工1、基坑四周支护范围内的地表应加以修整，构筑排水沟和水泥砂浆或混凝土地面，防止地表降水向地下渗透。
靠近基坑坡顶宽2～4m的地面应适当垫高，并且里高外低，便于水流远离边坡。
2、为了排除积聚在基坑内的渗水和雨水，应在坑底设置排水沟及集水坑。
排水沟及集水坑宜用砖砌并用砂浆抹面以防止渗漏，坑中积水应及时抽出。
3、在支护面层背部应插入长度为400～600mm、直径不小于40mm的水平排水管，其外端伸出支护面层，间距可为1.5～2m，以便将喷射混凝土面层后的积水排出。
四、土钉墙的质量检测土钉墙应按下列规定进行质量检测：1、土钉采用抗拉试验检测承载力同一条件下试验数量不宜少于土钉总数的1%，且不应少于3根；2、墙面喷射混凝土厚度应采用钻孔检测钻孔数宜每100m2墙面积一组，每组不应少于3点。
A.2本工程土钉支护设计A.3本工程土钉墙施工方案和施工措施A.3.1施工机具和设备A.3.2施工工艺流程A.3.3施工工艺①放线：先用测量仪器准备定出地下室外墙轴线位置，预留操作面，用木锲和白灰作出开挖线标志。
②土方开挖：基坑放线后即可开挖。
边开挖边支护，每层开挖深度为1.50m，分层开挖，分层支护，挖完亦支护完。
③修坡：土方开挖后，按照设计剖面坡度修理基坑边坡，要求坡面修理平整，确保喷射砼质量。
④土钉制作、安放：土钉第一根末端封闭，做成尖端，在土钉四周开注浆小孔，小孔直径为5—8mm，小孔在土钉上呈螺旋状布置，间距为500mm。
土钉口部2.5m范围内不设置注浆孔。
采用钢管冲动机将加工好的土钉按照设计标高、间距打入土体内。
如深度不够需加接土钉时，土钉与土钉的联结部位采用钢筋焊接，搭接长度为30cm。
如遇建筑物基础和管线障碍，应设法避开。
边坡顶部垂直土钉距基坑边1.5m、土钉长度1.50m，间距2m。
⑤编织钢筋网：钢筋网片一般要求为φ8﹫200双向，为加强面层与土钉协调受力，使钢筋网牢固地固定在边壁上，增加φ14mm的联筋，焊成＂＃＂字形，将土钉与井字架焊牢。
接头部分要预留一定的搭接长度。
⑥喷射砼面层砼在钢筋网编焊工作完成后进行，喷射砼的射距在0.8-1.5m的范围内，从底部逐渐向上部喷射，射流方向一般应垂直喷射面。
在施工搭接处应清除杂质，在喷射前用水润湿，确保喷射砼搭接良好，保证喷射砼质量，不发生渗水现象。
⑦土钉注浆：在面层喷射砼达到一定强度时才能注浆。
注浆前先用高压水管插入管底部，冲洗钢管，直至出现清水。
然后从钢管底部开始注浆，边注浆边拨管，再进行口部高压灌浆。
土钉注浆通过两方面控制：一是注浆压力控制在0.4—0.8MPa；二是注浆量控制在40Kg∕m左右。
为防止土钉端部发生渗水现象，在土钉成孔之后，喷射砼之前，将土钉周围用粘土及水泥袋填塞密实，注浆饱满，即可避免出现土钉头渗水现象。
4、监测土钉墙必须以信息化施工作为保障，因此测试工作是必须的，测试项目包括：（1）边坡的水平位移，报警值2mm／ｄ，连续三天。
（2）边坡的沉降观测，报警值1mm／ｄ，连续三天。
正常情况下，每天测量一次，开挖过程或阴雨天时必须跟踪观察，每二小时测一次，提供信息数据。
对支护位移的量测至少应有基坑边坡顶部的水平位移与垂直沉降，测点位置应选在变形最大或局部地质条件最为不利的地方，测点总数不宜小于3个，测点间距不宜大于30m。
当基坑附近有建筑物等设施时，也应在相应位置设置测点，用精密水准仪和经纬仪量测。
5、应急抢险预案（1）治水处理本工程地下水位约为1m左右，含水量为30％左右，含水量较大。
