吸附法油气回收装置岗位技术规程及操作法西安石化分公司装卸车间二〇一四年五月目录前言 (1)安全须知 (2)第一部分装置设计主要指标 (3)第二部分装置的基本构成 (4)第三部分工艺流程简介 (5)3.1 系统基本工作原理 (5)3.2 活性炭吸附 (5)3.3 再生-吸收 (6)3.4 详细流程 (6)3.5 安全设备和装置停车 (7)3.6 机泵和电动执行机构停车因素 (7)3.7 系统操作设定值 (8)第四部分现场准备和活性炭装填程序 (9)4.1 装填活性炭 (8)4.2 电气 (8)4.3 系统最终检查 (8)第五部分油气回收装置开工程序 (9)5.1 现场情况评估 (9)5.2 电气功能测试 (10)5.3 建立汽油循环 (11)5.4 活性炭床预处理过程 (11)5.5注意事项 (12)第六部分操作软件使用 (12)第七部分装置日常维护 (17)第八部分油气回收装置报警及故障处理 (19)附件一：油气回收装置位号定义 (21)前言西安石化分公司新建油品储运设施油气回收装置为江苏航天惠利特环保科技有限公司生产并施工，该装置处理能力为750m3/h,采用吸附+吸收工艺，该油气回收装置使用先进的设计来最大程度地降低油气的排放。
本操作法包括了油气回收装置的安装操作、基本机械和电气故障处理等内容，另外还介绍了安全须知和系统的基本设计，在对油气回收装置的使用、维护或维修之前，应阅读有关章节的内容。
安全须知本操作法中所描述的信息来自于实践操作和一般常识。
它们是一些指导性内容，并且没有涵盖所有的方面。
为了人身和设备的安全，要针对不同的场合环境做出相应的判断和评价来使用这些信息。
油气回收装置中汽油油气处于爆炸范围之内（1.4%-7.6% 体积比），因此在本装置及存在爆炸性气体的任何回收系统附近工作时，要特别注意安全。
在设备的附近严禁明火或焊接作业，在系统未经过处理保证安全的情况下，禁止进行维护作业。
根据所要进行的维护作业的要求，装置应采取适当的安全处理措施吹扫所有的油气管线，在油气管线出入口安装盲板，在汽油线上安装盲板，排出汽油管线内的残液，在必要的设备上挂停工标志牌，所有的明火作业必须得到相应的许可，并遵守现场有关的特定程序。
油气回收装置系统操作规程一、开机前的准备1．检查电源接线有无破损，是否接牢，防爆箱螺栓有无松动。
2．检查风泵、油泵、管道泵、一级二级压缩机、储罐及所有管线有无泄漏。
3．将进水、出水、汽油（或甲醇）管线上的阀门全部打开。
4．检查输入点是否正确，PLC上的输入点对应灯应亮。
5．检查接线是否松动，若有松动，则需拧紧。
6．检查警停开关是否打开。
二、开机本机组采用4行中文显示屏显示机组的工作状态，使用电器箱上的防爆按钮进行操作，启停机组。
1.在准备工作完成后，接通电源。
根据显示屏的显示按下F1开启机组。
2.在人机界面上显示机组信息后按下“开机”按钮，机组进入自动运行。
3.本机组共有2台压缩机，开机后机组先启动第一台压缩机，数分钟后当条件满足后，系统自动开启第二台压缩机。
4.观察压缩机运行情况，如电流、噪音、震动等。
5.SA为急停开关，当机组遇到紧急情况时，可按下此按钮，机组停机。
三、停机1.如果工作完成需停机，则根据显示屏的显示按F1按钮，稍等片刻即停机2.停机后关闭进水、出水、汽油（或甲醇）管线上的阀门。
四、注意事项1.操作人员应经常监听压缩机运行声音是否正常，如发生泄漏、噪音过大、震动明显时应紧急按下SA急停按钮。
2.运行过程中应查看压力表的指示第一级制冷系统：排气压力（高压）1.0—2.0Mpa，吸气压力（低压）0.05—0.25Mpa。
第二级制冷系统：排气压力（高压）1.0—1.9Mpa，吸气压力（低压）0—0.15Mpa。
气动阀动作的压力范围为0.3—0.7Mpa。
3.如果出现异常造成系统无法工作时，应打开排空管线上的阀门，直排油气。
4.机组运行期间注意循环水出口是否流畅，以免烧毁真空泵。
5.冬季运行完后用氮气吹扫管线内的冷却水，以免冻裂管线。

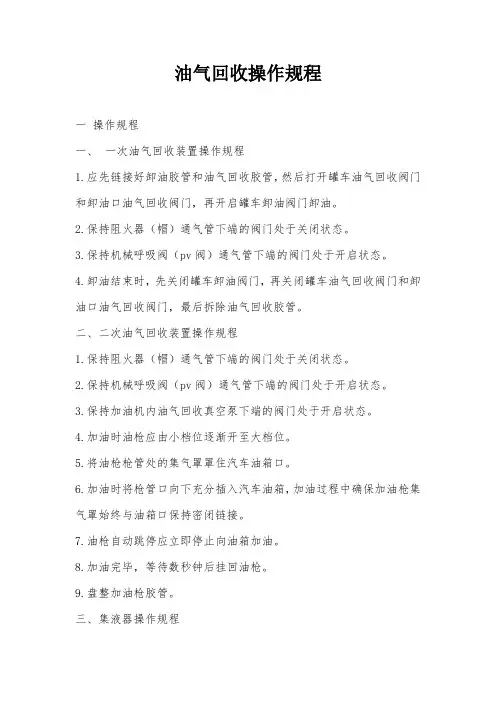

油气回收操作规程一操作规程一、一次油气回收装置操作规程1.应先链接好卸油胶管和油气回收胶管，然后打开罐车油气回收阀门和卸油口油气回收阀门，再开启罐车卸油阀门卸油。
2.保持阻火器（帽）通气管下端的阀门处于关闭状态。
3.保持机械呼吸阀（pv阀）通气管下端的阀门处于开启状态。
4.卸油结束时，先关闭罐车卸油阀门，再关闭罐车油气回收阀门和卸油口油气回收阀门，最后拆除油气回收胶管。
二、二次油气回收装置操作规程1.保持阻火器（帽）通气管下端的阀门处于关闭状态。
2.保持机械呼吸阀（pv阀）通气管下端的阀门处于开启状态。
3.保持加油机内油气回收真空泵下端的阀门处于开启状态。
4.加油时油枪应由小档位逐渐开至大档位。
5.将油枪枪管处的集气罩罩住汽车油箱口。
6.加油时将枪管口向下充分插入汽车油箱，加油过程中确保加油枪集气罩始终与油箱口保持密闭链接。
7.油枪自动跳停应立即停止向油箱加油。
8.加油完毕，等待数秒钟后挂回油枪。
9.盘整加油枪胶管。
三、集液器操作规程1.潜油泵自动回收方式：（1）常闭与潜油泵链接的集液器虹吸阀门。
（2）定期打开虹吸阀门，在加油机正常加油时，自动将集液器内油品回收到相应油罐。
2.手摇泵定期回收方式：（1）打开集液器密封盖。
（2）将手摇泵吸油管线深入集液器底部，手摇泵出油管口伸入铝制油品回收桶。
（3）摇动手摇泵摇杆至吸尽集油。
（4）收回手摇泵吸油管线，关闭集液器密封盖，将抽出油品回灌。
3.井底开口定期排放方式：（1）取铝制油品回收桶放置在集液器（集液井是放置集液器的设施，例如“人孔井”和人孔的关系）底部开口（管口）处。
（2）打开集液器底部开口（管口）阀门，放尽集油。
（3）关闭集液器底部开口（管口）阀门。
（4）将回收桶内油品回灌。
注：集液井预留位置不便于次方法操作时，可使用手摇泵方式进行回收。
二、操作注意事项1.正常使用状态下，保持机械呼吸阀（pv阀）通气管下端的阀门处于开启状态、阻火器（帽）通气管下端的阀门处于关闭状态；保持加油机内油气回收真空泵下端的阀门处于开启状态，测试液阻的堵头处阀门处于关闭状态。
