盐水泥浆
盐水泥浆：粗分散泥浆的一种。
其分散介质是盐水或海水与分散相粘土配制的泥浆,称盐水泥浆。
实践表明,泥浆中只有含盐量大于1000毫克/升(1％)时,钠盐对泥浆胶团才有明显的聚结作用,因此该数据就是划分淡水和盐水泥浆的分界线。
一般含盐量大于l％时称为盐水泥浆；含盐量为30％～40％时,称饱和盐水泥浆。
如果用海水配浆,矿化度在3 3％～3 7％(33000～37000毫克/升)时,称海水泥浆。
盐水泥浆黏度低,流变性好,具有很强的抗粘土侵的能力,能克服粘土质岩层水化、膨胀、井壁缩径坍塌等优点,它的抗盐和抗石膏污染的能力也很强。
超深井钻进时,它的热稳定性也很好。
由于海水泥浆和盐水泥浆性能类似,故在海上钻进时可就地取海水。
这两种泥浆配制时,都需要高质量的保护胶,与高钙泥浆同。
[1]。

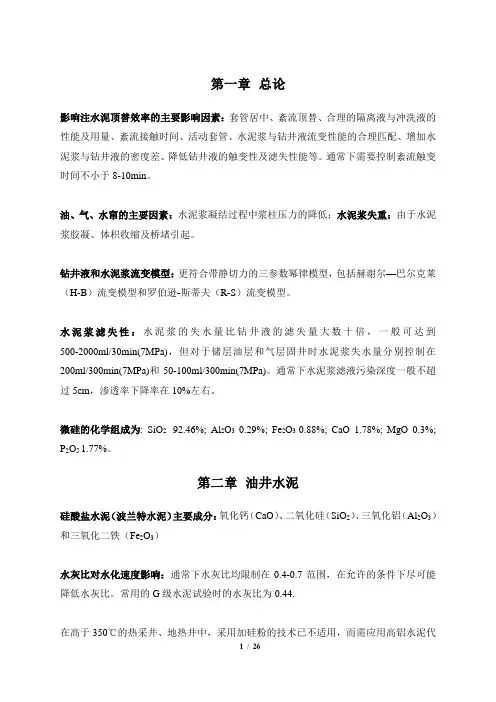

第一章总论影响注水泥顶替效率的主要影响因素：套管居中、紊流顶替、合理的隔离液与冲洗液的性能及用量、紊流接触时间、活动套管、水泥浆与钻井液流变性能的合理匹配、增加水泥浆与钻井液的密度差、降低钻井液的触变性及滤失性能等。
通常下需要控制紊流触变时间不小于8-10min。
油、气、水窜的主要因素：水泥浆凝结过程中浆柱压力的降低；水泥浆失重：由于水泥浆胶凝、体积收缩及桥堵引起。
钻井液和水泥浆流变模型：更符合带静切力的三参数幂律模型，包括赫谢尔—巴尔克莱（H-B）流变模型和罗伯逊-斯蒂夫（R-S）流变模型。
水泥浆滤失性：水泥浆的失水量比钻井液的滤失量大数十倍，一般可达到500-2000ml/30min(7MPa)，但对于储层油层和气层固井时水泥浆失水量分别控制在200ml/300min(7MPa)和50-100ml/300min(7MPa)。
通常下水泥浆滤液污染深度一般不超过5cm，渗透率下降率在10%左右。
微硅的化学组成为: SiO2 92.46%; Al2O30.29%; Fe2O3 0.88%; CaO 1.78%; MgO 0.3%; P2O5 1.77%。
第二章油井水泥硅酸盐水泥（波兰特水泥）主要成分：氧化钙（CaO）、二氧化硅（SiO2）、三氧化铝（Al2O3）和三氧化二铁（Fe2O3）水灰比对水化速度影响：通常下水灰比均限制在0.4-0.7范围，在允许的条件下尽可能降低水灰比。
常用的G级水泥试验时的水灰比为0.44.在高于350℃的热采井、地热井中，采用加硅粉的技术已不适用，而需应用高铝水泥代替。
水化反应的主要阶段为：调凝期、凝固期、硬化期。
矿渣G级水泥混合物（硅酸盐水泥和高炉矿渣混合物）第三章油井水泥浆与水泥石性能密度：水泥浆密度须满足注水泥全过程浆柱压力与地层压力的平衡关系，即水泥浆柱所产生的静液柱压力和流动阻力须大于或等于地层流体压力，同时小于地层破裂压力或漏失压力。
在设计水泥浆密度时，要求水泥浆密度略大于钻井液密度。
