ACS800变频器参数设定

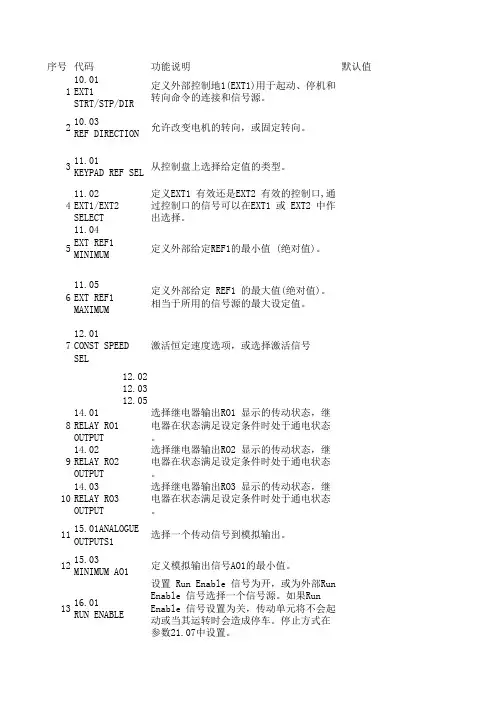

序号代码功能说明默认值110.01EXT1STRT/STP/DIR定义外部控制地1(EXT1)用于起动、停机和转向命令的连接和信号源。

210.03REF DIRECTION允许改变电机的转向，或固定转向。

311.01KEYPAD REF SEL从控制盘上选择给定值的类型。

411.02EXT1/EXT2SELECT定义EXT1 有效还是EXT2 有效的控制口,通过控制口的信号可以在EXT1 或 EXT2 中作出选择。

511.04EXT REF1MINIMUM定义外部给定REF1的最小值 (绝对值)。

611.05EXT REF1MAXIMUM定义外部给定 REF1 的最大值(绝对值)。

相当于所用的信号源的最大设定值。

712.01CONST SPEEDSEL激活恒定速度选项，或选择激活信号12.0212.0312.05814.01RELAY RO1OUTPUT选择继电器输出RO1 显示的传动状态，继电器在状态满足设定条件时处于通电状态。

914.02RELAY RO2OUTPUT选择继电器输出RO2 显示的传动状态，继电器在状态满足设定条件时处于通电状态。

1014.03RELAY RO3OUTPUT选择继电器输出RO3 显示的传动状态，继电器在状态满足设定条件时处于通电状态。

1115.01ANALOGUEOUTPUTS1选择一个传动信号到模拟输出。

1215.03MINIMUM AO1定义模拟输出信号AO1的最小值。

1316.01RUN ENABLE设置 Run Enable 信号为开，或为外部RunEnable 信号选择一个信号源。

如果RunEnable 信号设置为关，传动单元将不会起动或当其运转时会造成停车。

停止方式在参数21.07中设置。

1420.01MINIMUM SPEED定义最小转速允许值。

如果参数99.04 =SCALAR，那么此极限值就不能被设定。

1520.02MAXIMUM SPEED定义最大转速允许值。

ACS800变频器使用参数说明1.输入电压：ACS800变频器可以适应不同的电压输入，包括单相和三相电压，通常的输入电压范围为380VAC至690VAC。

2.额定功率：ACS800变频器能够提供不同功率的输出，从0.5KW到6000KW不等，可以满足不同应用的要求。

3.控制方式：ACS800变频器可以采用多种控制方式，包括开环控制和闭环控制。

开环控制适用于简单的应用，闭环控制适用于对速度和位置要求较高的应用。

4.输出频率范围：ACS800变频器的输出频率范围通常为0Hz至400Hz，可以满足不同的应用需求。

5.过载能力：ACS800变频器具有较强的过载能力，短时过载能力通常在150%至200%之间，可以满足瞬时负载较大的需求。

6.控制接口：ACS800变频器提供多种控制接口，包括数字输入/输出接口、模拟输入/输出接口、通信接口等，方便与其他设备进行联动和通信。

7.编码器接口：ACS800变频器可以与编码器进行连接，实现闭环控制和精确的位置控制。

8.故障诊断：ACS800变频器具有故障自诊断功能，能够自动检测和诊断故障，提供相应的故障代码和报警信息，方便维修和排除故障。

9.运行状态监测：ACS800变频器可以实时监测电机和变频器的运行状态，包括电流、电压、频率等参数，以便及时发现问题并进行处理。

10.调试和参数设置：ACS800变频器具有友好的人机界面，可以通过按键和显示屏进行参数设置和调试，也可以通过外部设备进行参数设置和监测。

总结：ACS800变频器是一款功能强大、性能稳定的电机控制设备，广泛应用于各种工业领域。

通过合理设置和调试参数，可以实现多种控制要求，并提供有效的故障检测和排除功能，提高设备的运行效率和可靠性。

DI4 3.00 s 3.00 s 60.00 s 60.00 s 0.00 s 3.00 s
ACC/DEC 1 300 300
27: BRAKE CHOPPER 27.01: BRAKE CHOPPER CTL 27.02: BR OVERLOAD FUNC 27.03: BR RESISTANCE [Ohm] 27.04: BR THERM T CONST [s] 27.05: MAX CONT BR POWER [kW] 27.06: BC CTRL MODE
ACS 800通讯
参数
z
缺省
99 :START-UP DATA 99.01: LANGUAGE
99.02: APPLICATION MACRO
99.03: APPLIC RESTORE
99.04: MOTOR CTRL MODE
99.05: MOTOR NOM VOLTAGE [V]
99.06: MOTOR NOM CURRENT [A]
READY RUNNING FAULT(-1) 0.0s
yes
300% YES YES
READY RUNNING FAULT 2s
yes COMM.CW
-1150 1150
OFF ON
1106
20.09: MIN TORO SELECTOR 20.10: SET MIN TORQUE
300% -300%
50 PULSE-ENCODER 50.01 PULSE NR 50.02 SPEED MEAS MODE 50.03 ENCODER FAULT 50.04 ENCODER DELAY 50.05: SPEED FEEDB USED 51: COMM MODULE DATA 51.01: MODULE TYPE

简明调试参数1ABB800变频器常用参数设置及故障处理一、面板按键用途选择语言。

通常，参数设置过程如下所示。

参数设置过程：- 按PAR 进入控制盘的参数模式设置。

- 按双箭头键 (上或下)滚动选择到所要设置的参数组名。

- 按单箭头键 (上或下) 滚动选择到参数组内的参数。

- 按ENTER 激活所设置的新值。

- 修改参数值可以按单箭头键 (上或下),也可以按双箭头键 (上或下)进行快速修改。

- 按ENTER 使确认新值 (这时括弧消失)。

-ACT键参数设置保持后返回到待机面板LOC/REM键是面板控制和端子控制方式1、当需要面板控制时按LOC/REM键面板左上角有一箭头后，再按REF键进行激活，按启动按钮，可以按单箭头键(上或下)进行调频。

2、当需要端子控制时按一下LOC/REM键，就切换到端子控制，微机给定4-20mA调频控制。

RESET键是故障消除后的复位键，也可以断开变频器电源进行复位二、端子接线及参数设置1、端子启停X22端子排（1.、7）参数设置10.01 EXT1 STRT/STP/DIR 定义外部控制地1(EXT1)用于启动、停机和转向命令的连接和信号源。

设为DI110.03 REF DIRECTION，设为FORWARD固定为正向。

2、端子模拟量输入频率控制4-20mA，X21端子排，AI2+(5)、AI2-(6）参数设置11 REFERENCE SELECT控制盘给定值的类型、外部控制地的选择和外部给定信号源和极限值。

11.02 EXT1/EXT2 SELECT 设为EXT1 指定EXT1 为当前控制地。

控制信号源由参数10.01 和11.03定义11.03EXT REF1SELECT选择外部给定REF1 的信号源。

设为模拟输入AI2 。

11.04EXT REF1 MINIMUM定义外部给定REF1的最小值(绝对值)。

相当于所用的信号源的最小设定值。

设为0Hz11.05EXT REF1 MAXIMUM定义外部给定REF1 的最大值(绝对值)。
