NI公司的Labview软件以其强大的软件功能和丰富的界面设计获得众多设计者的亲睐，串口通信是计算机很方便强大的一个工具，这里以一种思路实现labview读取发送到计算机串口的数据，发送到电脑串口的数据可以由单片机，PLC等，灵活应用。

在labview上面进行直观的界面设计和数据处理
这里设计的是一个简单的界面，以布尔数组模拟显示外部输入的电平状态（传感器），具体实现过程在程序中介绍，程序如下图：
很经典的一个VISA应用程序，在labview程序面板右键，仪器I/O，串口中调用，大循环左边第一个图标是配置串口，也就是串口通信协议的配置，我这里的是（1200,8，N，1）协议，再到里面的一个条件循环，真的情况下编程，假就默认为空，从左到右三个图标依次是属性节点，配置串口读取的属性的，连线即可；第二个是VISA设置I/O缓冲区，这个是很重要的，因为数据读取进来要进行缓存；第三个是VISA读取，就是读数据了，读取的数据暂时存在读取缓冲区中，大循环外面就是VISA关闭了。

下面就是数据处理，将读取数据缓冲区做局部变量以备后面调用处理，我这里面由单片机发送来的数据时字符串形式32字节一次发送的，由前面板的布尔数组可以知道那是按位显示的，一个字节有8位，所以进行如下处理：
先将缓冲区的数据进行格式转换以常规数组显示，依旧局部变量通过索引数组函数取出最后一个数组元素，本来还准备进行数据格式转换的，但在前面板的最后一个元素显示处看
出是十进制数，原来labview已经自动把发送来的.HEX（十六进制）数据转换好了，这样就省事了，下一步直接用数值至布尔数组转换就行了，这样在labview中打开串口，外部信号输入情况就很清楚的显示出来啦。

上面只是从基础方面介绍了串口数据的调用以及可能遇到的数据格式转换处理，理解基础概念，后面做扩展是很清楚的，愿学习愉快。

Labview串口通信开发实例

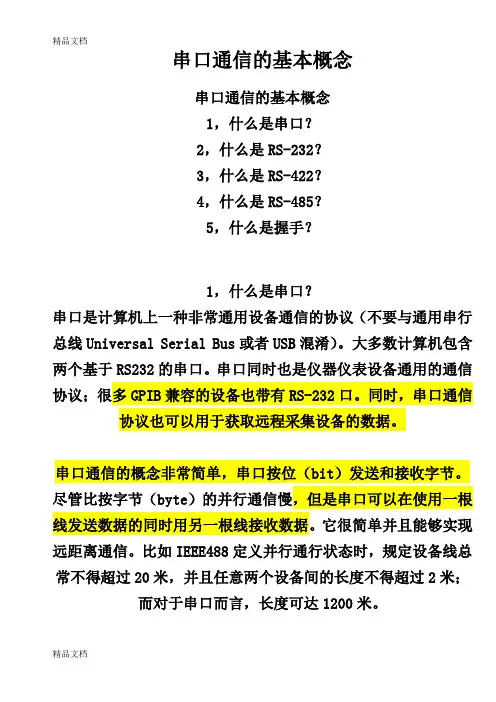

串口通信的基本概念串口通信的基本概念1，什么是串口？2，什么是RS-232？3，什么是RS-422？4，什么是RS-485？5，什么是握手？1，什么是串口？串口是计算机上一种非常通用设备通信的协议（不要与通用串行总线Universal Serial Bus或者USB混淆）。

大多数计算机包含两个基于RS232的串口。

串口同时也是仪器仪表设备通用的通信协议；很多GPIB兼容的设备也带有RS-232口。

同时，串口通信协议也可以用于获取远程采集设备的数据。

串口通信的概念非常简单，串口按位（bit）发送和接收字节。

尽管比按字节（byte）的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。

它很简单并且能够实现远距离通信。

比如IEEE488定义并行通行状态时，规定设备线总常不得超过20米，并且任意两个设备间的长度不得超过2米；而对于串口而言，长度可达1200米。

典型地，串口用于ASCII码字符的传输。

通信使用3根线完成：（1）地线，（2）发送，（3）接收。

由于串口通信是异步的，端口能够在一根线上发送数据同时在另一根线上接收数据。

其他线用于握手，但是不是必须的。

串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。

对于两个进行通行的端口，这些参数必须匹配：a，波特率：这是一个衡量通信速度的参数。

它表示每秒钟传送的bit的个数。

例如300波特表示每秒钟发送300个bit。

当我们提到时钟周期时，我们就是指波特率例如如果协议需要4800波特率，那么时钟是4800Hz。

这意味着串口通信在数据线上的采样率为4800Hz。

通常电话线的波特率为14400，28800和36600。

波特率可以远远大于这些值，但是波特率和距离成反比。

高波特率常常用于放置的很近的仪器间的通信，典型的例子就是GPIB设备的通信。

b，数据位：这是衡量通信中实际数据位的参数。

当计算机发送一个信息包，实际的数据不会是8位的，标准的值是5、7和8位。

nilabwindowscvi串口编程rs232教程

N I L a b w i n d o w s C V I 串口编程R S232教程-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN4.4.1 RS-232C 接口介绍在介绍具体的RS-232 函数库之前，本节先简要介绍RS-232C 接口。

美国电子工业协会（EIA）公布的 RS-232C 是用的最多的一种串行通信标准，它是从CCITT 远程通信标准中导出的，用于数据终端设备（DTE）和数据通信设备（DEC）之间的接口。

该标准包括按位串行传输的电气和机械方面的规定。

一、接口信号RS-232C 的机械指标规定：RS-232C 接口通向外部的连接器（插针插座）是一种“D”型25 针插头。

由于25 芯中有许多是不常用的，IBM-PC 对其进行了简化，取了其中的常用的9 芯，构成了9 芯RS-232C 串行接口，使其成为一种事实上的串行接口标准配置。

RS-232C 的“D”型9 针插头引脚定义如图4-13 所示。

RS-232C 标准接口中的主要信号是“发送数据”和“接收数据”，它们用来在两个系统或设备之间传送串行信息。

对于异步通信，传输的串行位数据信息的单位是字符。

二、数据传送格式和电气特性图4-14 示出了RS-232C 以位串行方式传输数据的格式，这是微机系统中最通用的格式。

7 位ASCII 码数据的连续传送由最低有效数字位开始，而以奇偶校验位结束。

应当指出，RS-232C 标准接口并不限于ASCII 数据，事实上还可有5 到8 个数据位，后加一奇偶校验位，并有1 或2 位停止位。

在电性能方面，这一标准使用负逻辑。

逻辑1 电平是在-15V 到-5V 范围内，逻辑0电平则在+5V 到+15V 范围内。

它要求RS-232C 接收器必须能识别低至+3V 的信号作为逻辑0，而识别高至-3V 的信号作为逻辑1，这意味着有2V 的噪声容限。

RS-232C 进行数据传输的最高速率为20KB/S，通信距离最长为15m。

LabVIEW中的串口通信和硬件控制

LabVIEW中的串口通信和硬件控制LabVIEW是一种强大的编程环境和开发平台，广泛应用于控制系统、仪器测量、数据采集等领域。

在LabVIEW中，串口通信是一种常见且重要的功能，它能够实现计算机与外部硬件设备之间的数据传输和控制。

一、串口通信的基本原理串口通信是通过计算机的串行接口与外部设备进行数据交换。

LabVIEW中的串口通信主要通过VISA（Virtual Instrument Software Architecture）接口实现。

VISA是一套通用的I/O接口标准，可以方便地与各种硬件设备进行通信。

在进行串口通信时，首先需要配置串口的参数，包括波特率、数据位、停止位、校验位等。

LabVIEW提供了相应的函数和工具箱，可以方便地设置这些参数。

然后，通过VISA函数进行打开串口、读取数据、写入数据等操作，实现与外部设备的数据交互。

二、LabVIEW中的串口通信实例下面以一个简单的LabVIEW串口通信实例来介绍其基本操作步骤。

首先，在LabVIEW中创建一个新的VI（Virtual Instrument）文件。

然后，在Block Diagram中拖放VISA函数，并进行相应的配置，打开串口。

接下来，通过循环结构实现数据的读取和写入。

在循环中，可以使用VISA函数读取外部设备发送的数据，并将其显示在界面上；同时，也可以通过用户输入的数据，使用VISA函数发送给外部设备。

最后，关闭串口并释放资源。

通过VISA函数，可以方便地实现串口的关闭操作。

三、LabVIEW中的硬件控制除了串口通信，LabVIEW还可以结合硬件模块进行实时的硬件控制。

LabVIEW提供了丰富的工具箱和函数库，可以支持各种硬件设备的控制和监测。

在LabVIEW中，硬件控制主要通过DAQ（Data Acquisition）模块实现。

DAQ模块可以连接各种传感器和执行器，并将其与LabVIEW 程序进行连接。

通过LabVIEW提供的函数和工具箱，可以方便地读取传感器数据，控制执行器输出，并实现实时的硬件控制。

Labview串口通信开发实例(值得拥有)资料讲解
