武汉铁路职业学院电子电器工程系试卷-单片机试卷B(应用电子)

电子专业单片机技术与项目训练期末试卷A卷一、填空题（每空1分，共24分）1． 8051单片机内部低128字节数据存贮器划分为、和三个主要部分。

2． MCS—51指令按功能分为：、、、及指令五大类。

3．堆栈操作的两条指令分别是和；堆栈操作的原则是。

SP称之为。

4． 8051单片机五个中断入口地址、、及和。

5． MOVC A，@A+DPTR指令中，源操作数的寻址方式是，MOVC类指令称之为指令。

1．8051单片机的内部硬件结构包括了：、RAM、以及并行口、串行I/O口、中断控制系统、时钟电路、位处理器等部件，这些部件通过内部相连接。

其中，RAM用来存放，用来存放程序。

二、判断题（下列命题你认为正确的在括号内打“√”错的打“×”，每小题1分，共6分） 1．在MCS-51系统中，一个机器周期固定等于1us。

( ) 2．源程序只有编译后才能被单片机执行。

( ) 3．中断源只要提出中断请求CPU就能响应中断。

( ) 4．MOV A，@R0，将R0单元中的数据作为地址，从该地址中取数，送入A中。

( ) 5．在单片机中访问数据储存器都使用MOV指令。

（） 6．单片机复位后外部中断1的中断级别最高。

( )三、选择题（从备案中选出一个正确答案，将其代号写在括号内。

每题1分，共5分） 1．MCS—51单片机的复位信号是( )有效。

（A）高电平（B）低电平（C）上升沿（D）下降沿2．若MCS-51单片机使用晶振频率为6MHz时，其复位持续时间应该超过( )。

（A）2μs （B）4μs （C）8μs （D）1ms 3．ＯＲＧ１００Ｈ指令是（）。

（A）数据传送指令（B）空操作指令（C）程序定位伪指令（D）定义表格伪指令 4．MCS-51单片机的堆栈区应建立在（）。

（A）片内数据存储区的低128字节单元（B）片内程序存储区（C）片内数据存储区的高128字节单元（D）片外程序存储区 5．MCS-51单片机定时器工作方式2指的是（）工作方式。

《单片机应用技术》模拟试卷（F）答案题号一二三四总分得分标准答案及评分细则：一、单选题（20个，共20分）1-5 BCABC 6-10 ACACC 11-15 BBDAB 16-20 CCDAC二、多选题（5个，共10分）1:BCE 2:AC 3:ACDE 4:ACE 5:ABCE三、判断题（10个共10分）1-5 FTFFT 6-10 TTFTT四、简单题（2个共10分）1、答：单片机是把CPU、RAM和ROM存储器、并行/串行输入输出接口、定时器/计数器、振荡器等五大部分全部集成在一块芯片里，只要在配置几个小元件，例如电阻、电容等即可构成一个完整的微型计算机。

而一般的微型计算机那几个主要部分分别由不同的芯片组成，把它们组装在电路板上即可构成一般的微型计算机。

2、答：模式1：是16位的定时器/计数器；模式2：把TL0（或TL1）配置成一个可以自动重装载的8位定时器/计数器；模式3：对T0和T1大不相同。

若将T0设置为模式3，则TL0和TH0被分为两个相互独立的8位计数器。

定时器T1无工作模式3状态。

模式0：与模式1几乎完全相同，唯一的差别是模式0中，寄存器TL0用5位，TH0用8位。

五、程序填空题（运行题）（4个，共20分）1、P0=~(1<<j++)2、0xB8；0x00；counter=0；3、0x50；0x20；0xFD；0xFD；1；1；1；4、while (*buf != '\0'){UART_send_byte(*buf++);}六、程序分析题（2个20分）1、(R0)=35H, (A)=80H, (32H)=08H, (40H)=80H2、功能：统计首址为DATA1的片内RAM中的数组在出现0以前数据的个数（不包括0，且小于255）并存于CONT单元中。

片内RAM首址DATA1 统计数组长度（不包括0） 在出现0以前的数组 数组长度小于255，存于CONT单元。

单片机考试试卷试卷B适用班级: 大连职业技术学院 09电气(S)一、2011 ,2012 学年第一学期二09电气(三校) 《单片机原理与应用》试卷(B)卷印刷数:120 (本试卷共 4 页，计 5 道大题)题卷平实总一二三四五六七号面时践分班级得分答题说明, 姓名1、考生必须按试卷左侧上要求填写的系别、班级、姓名、考号等项内容;学号……一、填空题(共30分，每空1分)1.单片机的CPU是由和组成的。

2.AT89C51可扩展 KB的外ROM，对应的地地址范围是从 H~ H; KB的外RAM，对应的地地址范围是从 H~ H。

程序状态寄存器PSW的作用是用来保存程序运行过程中的各3. 种状态信息。

其中CY为标志，用于无符号数加(减)运算，当进行操作时作为位累加器。

OV为标志，用于有符号数的加(减)运算。

4. 消除键盘抖动常用两种方法，一是采用硬件去抖电路，用基本RS触发器构成;二是采用软件去抖程序，既测试有键输入时需延时毫秒后再测试是否有键输入，此方法可判断是否有键抖动。

5. AT89C51芯片的存储器是由和构成的6.加法运算的溢出指的是和超出了 ~ 的范围。

7.一个字节= 位。

8.在进行加法运算中，其中一个加数必须放在中，和应放在中;在进行减法运算时，被减数放在中，差放在中。

9.进行如下数制转换:100110111B= H= D10. AT89C51单片机的四个并行的I/O口分别是:口、口、口和口。

11. P的第二功能是 . 3.6第1页，共4页12、一个机器周期有个状态周期组成，每个状态周期有个时钟周期组成。

二、判断题(共10分，每空1分)1(程序计数器PC不能对它进行读写操作。

( ) 2(内部寄存器Rn(n=0-7)作为间接寻址寄存器。

( ) 3(当AT89C51上电复位时,堆栈指针(SP)=00H。

( ) 4(CLR R0 ( ) 5(EPROM的地址线为11条时，能访问的存储空间有4K。

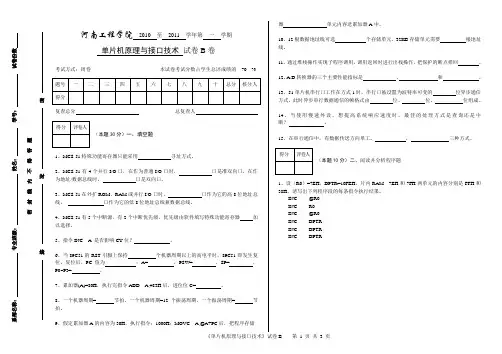

河南工程学院 2010 至 2011 学年第 一 学期单片机原理与接口技术 试卷B 卷考试方式：闭卷 本试卷考试分数占学生总评成绩的 70 %复查总分 总复查人（本题30分）一、填空题1、MCS-51特殊功能寄存器只能采用寻址方式。

2、MCS-51有4个并行I/O 口，在作为普通I/O 口时， 口是准双向口，在作为地址/数据总线时， 口是双向口。

3、MCS-51在外扩ROM 、RAM 或并行I/O 口时， 口作为它的高8位地址总线， 口作为它的低8位地址总线兼数据总线。

4、MCS-51有5个中断源，有2个中断优先级，优先级由软件填写特殊功能寄存器 加以选择。

5、指令INC A 是否影响CY 位？ 。

6、当89C51的RST 引脚上保持 个机器周期以上的高电平时，89C51即发生复位。

复位后，PC 值为 ；A= ，PSW= ，SP= ，P0~P3= 。

7、累加器(A)=80H ，执行完指令ADD A,#83H 后，进位位C= 。

8、一个机器周期= 节拍、一个机器周期=12个振荡周期，一个振荡周期= 节拍。

9、假定累加器A 的内容为30H ，执行指令：1000H ：MOVC A,@A+PC 后，把程序存储器 单元内容送累加器A 中。

10、12根数据地址线可选 个存储单元，32KB 存储单元需要 根地址线。

11、通过堆栈操作实现子程序调用，调用返回时进行出栈操作，把保护的断点弹回 。

12、A/D 转换器的三个主要性能指标是 、 和 。

13、51单片机串行口工作在方式1时，串行口被设置为波特率可变的 位异步通信方式。

此时异步串行数据通信的帧格式由 位、 位、 位组成。

14、当使用慢速外设，想提高系统响应速度时，最佳的处理方式是查询还是中断？ 。

15、在串行通信中，有数据传送方向单工， ， 三种方式。

（本题10分）二、阅读并分析程序题1、设（R0）=7EH ，DPTR=10FEH ，片内RAM 7EH 和7FH 两单元的内容分别是FFH 和38H ，请写出下列程序段的每条指令执行结果。
