半导体存储器工作原理和最新技术随着现代社会的快速发展，信息技术技术的发展也日新月异。
作为信息技术中不可或缺的部分，存储器技术一直在不断地更新发展。
其中，半导体存储器作为一种重要的存储器类型，其工作原理和最新技术备受人们关注。
一、半导体存储器工作原理半导体存储器是一种将位于半导体芯片上的电荷量代表数据的存储器。
半导体存储器主要分为两大类：随机访问存储器(RAM)和只读存储器(ROM)。
1.1 随机访问存储器(RAM)RAM分为动态随机访问存储器(DRAM)和静态随机访问存储器(SRAM)两种。
DRAM的存储单元为电容器，单元大小为1位。
SRAM的存储单元为双稳态触发器，单元大小为1至4位。
DRAM的电容器存储单元会因电容器内部漏载而持续降低，因此需要周期性地重新刷新。
此外，DRAM单元还需要进行复杂的读写时间控制。
SRAM则不需要刷新电容器和时间控制，但存储单元占用面积较大，并需要额外的电源驱动。

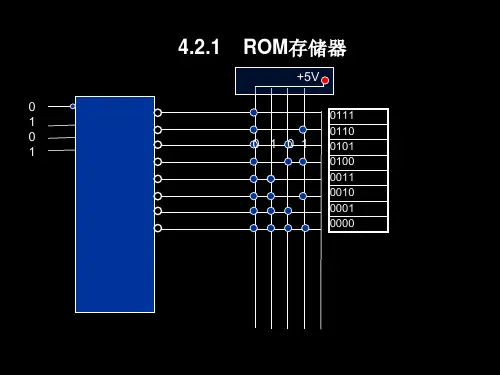

1.2 只读存储器(ROM)ROM是一种只可读取而不能修改的存储器。
ROM中存储单元的电荷量是由制成时设置的金属焊点决定，即“掩膜”制造技术，这种存储器能够非常方便地实现电路的控制功能。
二、半导体存储器最新技术半导体存储器技术也在不断更新发展中。
这里将介绍三种最新的半导体存储器技术。
2.1 革命性大规模存储器技术革命性大规模存储器技术是一种新的存储器类型，它能够实现超过TB级别的数据存储。
这种存储器采用叠层非易失存储器和InP HEMT收发器，能够实现一次读取数百Gbits的数据，传输速度极快。
2.2 基于电容器的晶体管门极控制技术基于电容器的晶体管门极控制技术是实现高密度存储的一种方法。
目前的主流半导体存储器采用平面电容器单元，但其占用面积较大。
所以，一种新的基于电容器的晶体管门极控制技术被提出。
这种新技术利用了电容器单元与相邻晶体管的栅极之间的短距离联系，降低了存储单元面积，同时提升了数据存取速度。
2.3 基于氧化硅和二氧化硅的存储器技术基于氧化硅和二氧化硅的存储器技术被广泛应用于普通高密度存储器。
半导体存储器原理实验一、实验目的：1、掌握静态存储器的工作特性及使用方法。
2、掌握半导体随机存储器如何存储和读取数据。
二、实验要求：按练习一和练习二的要求完成相应的操作，并填写表2.1各控制端的状态及记录表2.2的写入和读出操作过程。
三、实验方案及步骤：1、按实验连线图接线，检查正确与否，无误后接通电源。
2、根据存储器的读写原理，按表2.1的要求，将各控制端的状态填入相应的栏中以方便实验的进行。
3、根据实验指导书里面的例子练习，然后按要求做练习一、练习二的实验并记录相关实验结果。
4、比较实验结果和理论值是否一致，如果不一致，就分析原因，然后重做。
四、实验结果与数据处理：（1）表2.1各控制端的状态（2）练习操作数据1：（AA）16 =（10101010）2写入操作过程：1)写地址操作：①应设置输入数据的开关状态：将试验仪左下方“INPUT DEVICE”中的8位数据开关D7-D0设置为00000000即可。
②应设置有关控制端的开关状态：先在实验仪“SWITCH UNIT”中打开输入三态门控制端，即SW-B=0，打开地址寄存器存数控制信号，即LDAR=1,关闭片选信号（CE），写命令信号（WE）任意，即CE=1,WE=0或1。
③应与T3脉冲配合可将总线上的数据作为地址输入AR地址寄存器中：按一下微动开关START即可。
④应关闭AR地址寄存器的存数控制信号：LDAR=0。
2）写内容操作：①应设置输入数据的开关状态：将试验仪左下方“INPUT DEVICE”中的8位数据开关D7-D0设置为10101010。
②应设置有关控制端的开关状态：在实验仪“SWITCH UNIT”中打开输入三态门控制端，即SW-B=0，关闭地址寄存器存数控制信号，即LDAR=0，打开片选信号（CE）和写命令信号（WE），即CE=0,WE=1。
③应与T3脉冲配合可将总线上的数据写入存储器6116的00000000地址单元中：再按一下微动开关START即可。

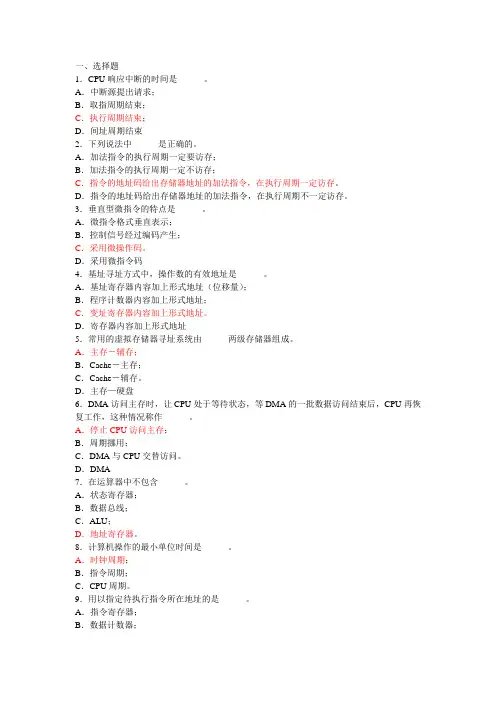

一、选择题1．CPU响应中断的时间是______。
A．中断源提出请求；B．取指周期结束；C．执行周期结束；D．间址周期结束2．下列说法中______是正确的。
A．加法指令的执行周期一定要访存；B．加法指令的执行周期一定不访存；C．指令的地址码给出存储器地址的加法指令，在执行周期一定访存。
D．指令的地址码给出存储器地址的加法指令，在执行周期不一定访存。
3．垂直型微指令的特点是______。
A．微指令格式垂直表示；B．控制信号经过编码产生；C．采用微操作码。
D．采用微指令码4．基址寻址方式中，操作数的有效地址是______。
A．基址寄存器内容加上形式地址（位移量）；B．程序计数器内容加上形式地址；C．变址寄存器内容加上形式地址。
D．寄存器内容加上形式地址5．常用的虚拟存储器寻址系统由______两级存储器组成。
A．主存－辅存；B．Cache－主存；C．Cache－辅存。
D．主存—硬盘6．DMA访问主存时，让CPU处于等待状态，等DMA的一批数据访问结束后，CPU再恢复工作，这种情况称作______。
A．停止CPU访问主存；B．周期挪用；C．DMA与CPU交替访问。
D．DMA7．在运算器中不包含______。
A．状态寄存器；B．数据总线；C．ALU；D．地址寄存器。
8．计算机操作的最小单位时间是______。
A．时钟周期；B．指令周期；C．CPU周期。
9．用以指定待执行指令所在地址的是______。
A．指令寄存器；B．数据计数器；C．程序计数器；D．累加器。
10．下列描述中______是正确的。
A．控制器能理解、解释并执行所有的指令及存储结果；B．一台计算机包括输入、输出、控制、存储及算逻运算五个单元；C．所有的数据运算都在CPU的控制器中完成；D．以上答案都正确。
11．总线通信中的同步控制是______。
A．只适合于CPU控制的方式；B．由统一时序控制的方式；C．只适合于外围设备控制的方式。
12．一个16K×32位的存储器，其地址线和数据线的总和是______。
计算机组成原理第一章—计算机系统概论1.1计算机系统的简介1. 计算机系统由硬件与软件两大部分组成2. 将高级程序语言翻译成机器语言的程序称为翻译程序，翻译程序有两种，一种是编译程序，一种是解释程序，编译与解释的区别在于，编译程序是将高级语言程序一次性翻译为机器语言程序，而解释程序是翻译一句，执行一句。
3. 高级语言经过编译程序翻译为汇编语言，汇编语言经汇编程序，翻译为机器语言程序1.2计算机的基本组成1.1945年冯诺依曼提出了"存储程序"的概念，冯诺依曼机特点：1. 计算机由存储器，运算器，控制器，输入设备与输出设备组成2. 指令与数据以同等地位存放在存储器内，按地址寻访3. 指令与数据均按二进制数表示4. 指令由操作码与地址码组成，操作码用来表示操作的性质，地址码用来表示操作数在存储器中的位置5. 指令在存储器内按顺序存放6. 计算机以运算器为中心，输入设备与输出设备的数据传送通过运算器来完成2.冯诺依曼机是由运算器为中心的，现代计算机是以存储器为中心的3.计算机的工作过程（必考）涉及的元器件：MAR(地址寄存器)，MDR(指令寄存器)，ALU(算数逻辑单元)，ACC(累加器)，MQ(乘商寄存器)，PC(程序计数器)，IR(指令寄存器)（掌握执行指令的全过程）4.机器字长：机器字长是指CPU一次能处理数据的位数，通常与CPU的寄存器位数有关5.存储容量：存储容量存储单元个数存储字长6.运算速度(可能出计算)：Vm = 1 / Tm 单位MIPS(百万指令每秒)CPI （执行每条指令所需要的时钟周期）= 1 / IPC(CPU每一周期执行指令的条数，一旦CPU设计完成，IPC的值不会变)第三章—系统总线3.1总线的基本概念总线是连接多个部件的信息传输线，是各部件共享的介质（总线的每条传输线可以传输1位二进制代码）3.2总线的分类总线按照数据传送方式可分为两类：1. 并行传输总线2. 串行传输总线按连接部件的不同可以分为三类（掌握加粗部分）：1. 片内总线(指芯片内部的总线)2. 系统总线3. 通信总线3.2.1片内总线概念：片内总线是指芯片内部的总线3.2.2系统总线系统总线是指CPU,I/O设备，主存各大部件的信息传输线按照系统总线的传输信息不同，可分为三类：1. 数据总线2. 地址总线3. 控制总线1.数据总线：双向传输总线，与机器字长与存储字长有关2.地址总线：单向传输总线，由CPU发出，主存的地址线位数与存储单元的个数有关3.控制总线：从单个来说传输是单向的，从总体来说传输的双向的3.2.3通信总线（了解即可）这类总线用于计算机系统之间或计算机系统与其他操作系统之间的通信3.3总线特征与性能指标3.3.2总线性能指标1.总线宽度：总线宽度可以数据总线的宽度，用位来表示，例如8位，16位，32位2.总线带宽（要求会计算，且掌握提高总线速率的方式）：总线带宽可以理解为总线的传输速率，即单位时间上的传输数据的位数，通常用每秒传输的字节数来衡量，单位Mbps(兆字节每秒)例子：总线的频率为33Hz，总线宽度为32位，求总线带宽？33*（32/8）=132MBps3.总线复用：一条信号线上传输两种线号，例如，一条总线上即可传输地址信号，又可传输数据信号，此称之为总线复用3.3.3总线标准（掌握PCI,USB）1.PCI总线：为了提升总线性能，由Intel首先提出，PCI中文名称为外围部件互连，其最出名的特性为即插即用，即任何扩展卡插入系统便可直接工作，现在已推出了PCI-ExpressB总线：通用串行总线，真正的即插即用，这里的串行指的是串行通信，即使用一条数据线，将数据1位1位的进行传输，不可同时传输2位数据3.5总线控制1.为何使用总线控制？由于总线上连接着多个部件，什么时候由哪个部件发送信息，如何给信息传送定时，如何防止信息丢失，如何避免多个部件同时发送，如何规定接受信息的部件等一系列问题，都需要由总线控制器统一管理。
半导体存储器原理半导体存储器是一种利用半导体材料来存储数据的设备，它广泛应用于计算机、通讯设备、消费电子产品等领域。
半导体存储器具有体积小、速度快、功耗低等优点，因此在现代电子设备中占据着重要的地位。
要深入了解半导体存储器的原理，首先需要了解半导体存储器的基本结构和工作原理。
半导体存储器主要分为RAM（随机存储器）和ROM（只读存储器）两大类。
RAM主要用于临时存储数据，其特点是读写速度快，但断电后数据会丢失；而ROM主要用于存储固定数据，其特点是数据不易丢失。
这两种存储器都是基于半导体材料制造而成的，其工作原理是利用半导体材料的导电特性来实现数据的存储和读取。
半导体存储器的基本单元是存储单元，每个存储单元可以存储一个数据位。
在RAM中，存储单元通常由一个存储电容和一个存储晶体管组成。
当需要向存储单元写入数据时，控制电路会向存储电容充放电，从而改变存储单元的电荷状态；当需要读取数据时，控制电路会根据存储单元的电荷状态来判断数据位的数值。
而在ROM中，存储单元通常由一个存储晶体管和一个存储栅组成，其工作原理类似于RAM，只是数据的写入是一次性的，无法修改。
半导体存储器的工作原理可以简单概括为存储单元的电荷状态代表数据的数值，通过控制电路来实现数据的写入和读取。
半导体存储器的读写速度快、功耗低、体积小等优点使其成为现代电子设备中不可或缺的部分。
随着科技的不断进步，半导体存储器的容量不断增加，速度不断提高，功耗不断降低，将会为人类带来更多便利和可能性。
总之，半导体存储器是一种基于半导体材料制造的存储设备，其工作原理是利用半导体材料的导电特性来实现数据的存储和读取。
通过对半导体存储器的工作原理的深入了解，可以更好地理解现代电子设备的工作原理，为相关领域的研究和应用提供理论基础。
随着科技的不断进步，相信半导体存储器将会在未来发展中发挥越来越重要的作用。

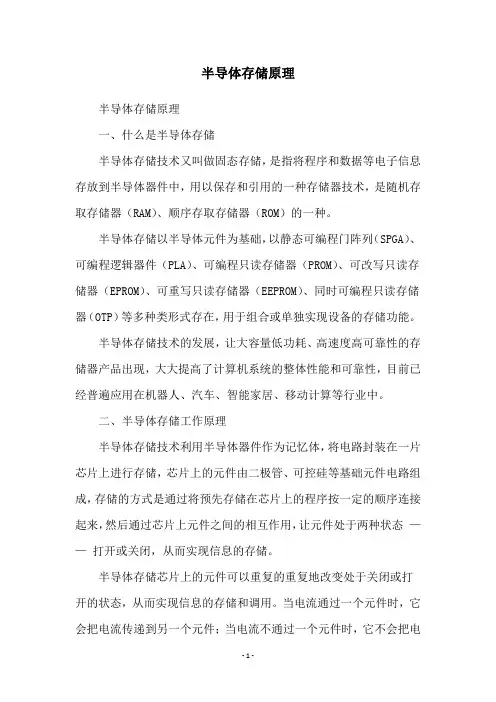

半导体存储原理半导体存储原理一、什么是半导体存储半导体存储技术又叫做固态存储，是指将程序和数据等电子信息存放到半导体器件中，用以保存和引用的一种存储器技术，是随机存取存储器（RAM）、顺序存取存储器（ROM）的一种。
半导体存储以半导体元件为基础，以静态可编程门阵列（SPGA）、可编程逻辑器件（PLA）、可编程只读存储器（PROM）、可改写只读存储器（EPROM）、可重写只读存储器（EEPROM）、同时可编程只读存储器（OTP）等多种类形式存在，用于组合或单独实现设备的存储功能。
半导体存储技术的发展，让大容量低功耗、高速度高可靠性的存储器产品出现，大大提高了计算机系统的整体性能和可靠性，目前已经普遍应用在机器人、汽车、智能家居、移动计算等行业中。
二、半导体存储工作原理半导体存储技术利用半导体器件作为记忆体，将电路封装在一片芯片上进行存储，芯片上的元件由二极管、可控硅等基础元件电路组成，存储的方式是通过将预先存储在芯片上的程序按一定的顺序连接起来，然后通过芯片上元件之间的相互作用，让元件处于两种状态——打开或关闭，从而实现信息的存储。
半导体存储芯片上的元件可以重复的重复地改变处于关闭或打开的状态，从而实现信息的存储和调用。
当电流通过一个元件时，它会把电流传递到另一个元件；当电流不通过一个元件时，它不会把电流传递到另一个元件。
由此可以连接多个元件，形成一个“开关”，用来存储信息。
三、半导体存储的优势（1）体积小：半导体存储技术采用小尺寸的半导体元件，可以节省空间，即使采用大尺寸的存储器，也只需要比其他存储器体积小。
（2）低功耗：半导体存储不会消耗额外的功耗，而其他存储器如磁带等则需要消耗额外的功耗来操作。
（3）高可靠性：半导体存储采用特殊的存储材料，可以长期保持其正确的存储性能。
（4）高速度：半导体存储器的速度也比其他存储器更快，可以提高设备的性能。
（5）低成本：半导体存储的成本更低，可以大大降低设备的总体成本。

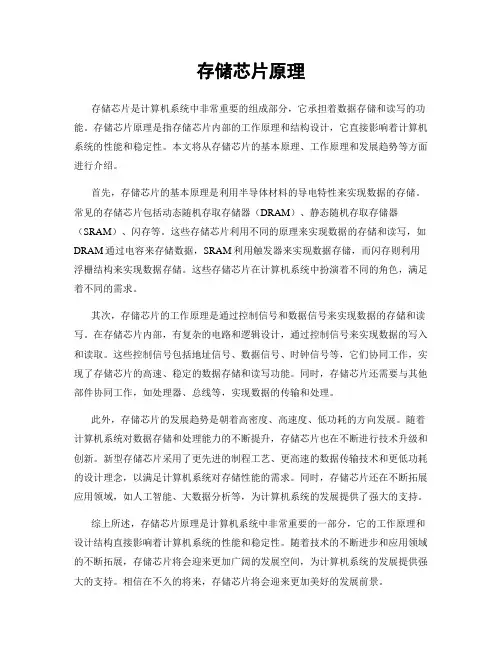

存储芯片原理存储芯片是计算机系统中非常重要的组成部分，它承担着数据存储和读写的功能。
存储芯片原理是指存储芯片内部的工作原理和结构设计，它直接影响着计算机系统的性能和稳定性。
本文将从存储芯片的基本原理、工作原理和发展趋势等方面进行介绍。
首先，存储芯片的基本原理是利用半导体材料的导电特性来实现数据的存储。
常见的存储芯片包括动态随机存取存储器（DRAM）、静态随机存取存储器（SRAM）、闪存等。
这些存储芯片利用不同的原理来实现数据的存储和读写，如DRAM通过电容来存储数据，SRAM利用触发器来实现数据存储，而闪存则利用浮栅结构来实现数据存储。
这些存储芯片在计算机系统中扮演着不同的角色，满足着不同的需求。
其次，存储芯片的工作原理是通过控制信号和数据信号来实现数据的存储和读写。
在存储芯片内部，有复杂的电路和逻辑设计，通过控制信号来实现数据的写入和读取。
这些控制信号包括地址信号、数据信号、时钟信号等，它们协同工作，实现了存储芯片的高速、稳定的数据存储和读写功能。
同时，存储芯片还需要与其他部件协同工作，如处理器、总线等，实现数据的传输和处理。
此外，存储芯片的发展趋势是朝着高密度、高速度、低功耗的方向发展。
随着计算机系统对数据存储和处理能力的不断提升，存储芯片也在不断进行技术升级和创新。
新型存储芯片采用了更先进的制程工艺、更高速的数据传输技术和更低功耗的设计理念，以满足计算机系统对存储性能的需求。
同时，存储芯片还在不断拓展应用领域，如人工智能、大数据分析等，为计算机系统的发展提供了强大的支持。
综上所述，存储芯片原理是计算机系统中非常重要的一部分，它的工作原理和设计结构直接影响着计算机系统的性能和稳定性。
随着技术的不断进步和应用领域的不断拓展，存储芯片将会迎来更加广阔的发展空间，为计算机系统的发展提供强大的支持。
相信在不久的将来，存储芯片将会迎来更加美好的发展前景。
第4章存储器1. 解释概念：主存、辅存、Cache、RAM、SRAM、DRAM、ROM、PROM、EPROM、EEPROM、CDROM、Flash Memory。
答：主存：主存储器，用于存放正在执行的程序和数据。
CPU可以直接进行随机读写，访问速度较高。
辅存：辅助存储器，用于存放当前暂不执行的程序和数据，以及一些需要永久保存的信息。
Cache：高速缓冲存储器，介于CPU和主存之间，用于解决CPU和主存之间速度不匹配问题。
RAM：半导体随机存取存储器，主要用作计算机中的主存。
SRAM：静态半导体随机存取存储器。
DRAM：动态半导体随机存取存储器。
ROM：掩膜式半导体只读存储器。
由芯片制造商在制造时写入内容，以后只能读出而不能写入。
PROM：可编程只读存储器，由用户根据需要确定写入内容，只能写入一次。
EPROM：紫外线擦写可编程只读存储器。
需要修改内容时，现将其全部内容擦除，然后再编程。
擦除依靠紫外线使浮动栅极上的电荷泄露而实现。
EEPROM：电擦写可编程只读存储器。
CDROM：只读型光盘。
Flash Memory：闪速存储器。
或称快擦型存储器。
2. 计算机中哪些部件可以用于存储信息？按速度、容量和价格/位排序说明。
答：计算机中寄存器、Cache、主存、硬盘可以用于存储信息。
按速度由高至低排序为：寄存器、Cache、主存、硬盘；按容量由小至大排序为：寄存器、Cache、主存、硬盘；按价格/位由高至低排序为：寄存器、Cache、主存、硬盘。
3. 存储器的层次结构主要体现在什么地方？为什么要分这些层次？计算机如何管理这些层次？答：存储器的层次结构主要体现在Cache-主存和主存-辅存这两个存储层次上。
Cache-主存层次在存储系统中主要对CPU访存起加速作用，即从整体运行的效果分析，CPU访存速度加快，接近于Cache的速度，而寻址空间和位价却接近于主存。
主存-辅存层次在存储系统中主要起扩容作用，即从程序员的角度看，他所使用的存储器其容量和位价接近于辅存，而速度接近于主存。
