地下汽车库通风与排烟系统的设计分析

高层建筑地下汽车库通风与排烟系统的分析1 前言在高建筑地下汽车库的通风与排烟系统设计中,由于排烟量远远大于排风量,且排风要求从下部排出所需风量的三分之二,从上部排出三分之一,因而欲将通风与排烟系统合并,除需选用双整风机外,还需上部与一部排风口应设转换控制设施,使设计、施工及运行管理十分复杂。

新的地下汽车库防火规范规定的排烟量大幅降低并接近排风量。

如果通风与排烟的气流组织能统一,则通风与排烟系统即可合一,就会大大简化地下汽车库通风及排烟系统的设计、施工及运行管理。

2 地下汽车库排风的讨论目前确定地下汽车库排风量的方法,大体上可分为二类,一类是按换气次数估算,另一类则是按全面通风换气量进行计算。

属于第一类的按换气次数估算的代表性的参考文献(1,“一般排风量不少于6次/时,送风量不少于5次/时,地下汽车库排气分上、下两部分,下部排出三分之二,上部排出三分之一”。

此处未区别不同情况,用统一的换气次数估算。

参考文献(2中指出:“汽车库单层设计时,可按换气次数计算,当层高H>3m时,按3m计算体积,当层高H<3m时,按实际高度计算车库体积。

汽车出入频度较大时,排气量按6次/时计算;出入频度一般时,排气量按5次/时计算;出入频度较小时,排气理按4次/时计算。

”按汽车出入频度的不同给出不同的换气次数(不同的排气量更合理一些。

另一类是按将有害物冲淡到卫生标准所需的全面通风托儿所量来确定.汽车尾气的主要有害为CO、NOX及少量汽油及热量。

以CO及NOX为主。

因CO及NOX对人体的作用不同,其全面通风换气量(即排气量应分别计算稀释CO及NOX 所需的换气量,然后取大值。

表1列出了各种轻型汽车实测的CO及NOX平均浓度值。

由此可以看出进口车实测的NOX 排放浓度为最高允许浓度(5mg/m3的2倍,而CO的排放浓度为最高允许浓度(按mg/m3的456~500倍。

显然按CO计算的出的全面通风换气量完全可以将NOX稀释到卫生标准规定的浓度。

地下车库通风与排烟系统设计方法步骤整理总结，附经典案例图片赏析规范的适应目前我国许多城市大量兴建高层建筑及住宅小区，设计中都设有地下车库。

从平战结合考虑，这些地下室平时一般用作高低压配电室、泵房、水池、制冷机房等设备用房和地下汽车库，而战时兼作二等人员掩蔽所的五～六级人防工程使用。

根据现行《高层民用建筑设计防火规范》GB50045-95(2005版)及《人民防空工程设计防火规范》GB50098-98(2001版)的相关规定，对住宅小区及高层民用建筑所属的汽车库及人防地下车库，均应按现行《汽车库、停车库、修车场设计防火规范》(GB50067-97)的要求进行平时的通风排烟设计。

随着国家建筑节能标准的全面和强制推行，地下车库的通风设计还必须满足《公共建筑节能设计标准》(GB50189-2005)、《全国民用建筑工程设计技术措施节能专篇(暖通空调·动力)》的有关规定。

车库的通风量计算由于缺乏准确的计算资料，工程实际中对车库通风量多采用估算的方法。

根据《全国民用建筑工程设计技术措施(暖通空调·动力)》第4.4.2条规定：一般地下停车库汽车为单层停放，采用机械通风系统时，机械排风量可按换气次数计算：“1)当层高小于3m时，按实际高度计算换气体积;当层高大于或等于3m，按3m高度计算换气体积。

2)商业建筑停车库汽车出入频率较大时，换气次数按6次/h;汽车出入频一般时，换气次数按5次/h;住宅建筑停车库汽车出入频率较小时，换气次数按4次/h。

”车库的通风系统的布置1、车库通风机一般风量较大，风压较小，故都采用离心风机。

由于风机运行时间长，全年不停，从节能考虑应选择运行效率高的风机，在工程中常采用双速混流风机代替离心风机。

2、车库通风要求有全面均匀的机械排风装置，并尽量利用车库出入口车道及外窗自然进风;为保证此进风方式气流组织的合理性，在设计排风、排烟系统时，应将排风口、排烟口布置在远离车库出入口处，以防止气流短路。

针对地下汽车库的排风与排烟系统设计中遇到的几个问题加以探讨分析。

1 设计依据对高层建筑的地下室防排烟设计，首先应明确根据其使用功能不同，应遵循不同的设计规范。

作为高层建筑地下停车库，设计时应该遵循《高层民用建筑设计防火规范》（以下简称《高规》）。

但《高规》第4.1.8条已明确指出:“设于高层建筑内的地下停车库，其设计应符合现行国家标准《汽车库设计防火规范》的规定”。

1997年10月5日国家技术监督局与建设部联合发布的《汽车库、修车库、停车场设计防火规范》（以下简称《新库规》）的总则第 1.0.2条的条文说明中明确指出，该规范适用于“高层民用建筑所属的汽车库和人防的地下停车库”。

所以高层建筑的地下车库设计当然包括通风排烟设计，只能以《新库规》为依据。

而不能以《高规》为依据。

而高层建筑的地下室不用于做地下停车库的如超市、仓库，则一定要以《高规》为依据。

2 《高规》与《新库规》在防烟分区及排烟量的变化地下停车库对一、二级耐火等级的建筑，其防火分区最大允许面积为2000m2，而《高规》的地下室防火分区规定为500m2。

由于防烟分区不能跨越防火分区，所以地下停车库的防烟分区最大建筑面积也可达2000m2，而《高规》只是500m2。

《新库规》在采暖通风和排烟一章里规定：面积超过2000m2的地下汽车库应设置机械排烟系统，每个防烟分区的建筑面积不宜超过2000m2，且防烟分区不应跨越防火分区。

那么以2000m2为分界，低于2000m2的车库可只设置通风系统，如果是半地下室或者可以开窗的地下车库，开窗面积满足自然通风的要求时（可开启面积不小于建筑面积的2%），就可以考虑仅采用自然通风系统否则应设置机械通风系统;超过2000m2的车库就必需设置机械排烟系统，而且一个防火分区划分成两个以上的防烟分区。

按《新库规》第8.2.4条“排烟风机的排烟量应按换气次数不小于6次/时计算”的规定，一个2000m2的地下停车库，层高假定3m，排烟量为2000×3×6=36000m3/h；而按《高规》2000m2要划为4个防火分区，假设设置一个排烟系统，至少负担两个防烟分区风量，则其排烟量为500×120=60000m3/h。

地下汽车库排烟系统及通风系统设计要点分析摘要：本文作者结合实际工作经验，对地下车库排烟系统及通风系统设计的要点进行了分析介绍，供大家参考。

关键词：地下车库；排烟系统；通风系统；设计要点；分析地下汽车库在现代建筑中，变得越来越普遍，包含着消防水池，水泵房，配电室，变电站，换热站，锅炉房等等关乎小区建筑“心脏”的重要“房间”，还有车库顶下各种设备，电气管线，现就其中防排烟系统的设计，就一些大家都都关心的问题，给出自己的理解，抛砖引玉，和大家共同提高，把车库的防排烟系统设计好。

第一，风井位置选择，一般选在以楼梯间为一侧，做管道井，做成和墙一样，在外面看到的是一面墙，风井升到车库地面上以后，可以背靠着楼梯间的地面部分外墙，不至于被风刮倾斜。

这里需要注意的是，不能违反《建筑防火设计规范》GB50013-2006,9.4.7条：“机械加压送风防烟系统和排烟补风系统的室外进风口宜布置在室外排烟口的下方，且高度不宜小于3.0 m；当水平布置时，水平距离不宜小于10m。

”对于这一条，排烟井选择一个楼梯间设，补风井在另一个楼梯间设置是比较科学的，在同一个楼梯间两边，即设置送风井又设置排烟井，水平距离难以达到规范要求不宜小于10m,在实际工程中宜尽量避免。

第二，送风，排风系统及补风，排烟系统选择：1.经过比较，选用排烟及排风系统风机共用，风管共用，风口共用控制简单，系统简单。

排烟及排风均按照不小于6次/小时的换气量考虑，车库层高小于6m 时，均按照3m高度计算换气体积，计算出来排烟量及排风量相同，风口可选用单层百叶风口，上部排烟及排风，之所以可以上部排烟，是因为，传统“从下部排风的目的是排除含铅汽油中的含铅气体，铅的比重大，沉积在下部，考虑到今后使用的汽油中不会含铅，同时汽车库一般层高较矮，在汽车行驶的扰动下，室内有害气体的可能性较小。

”详见《暖通空调工程设计方法与系统分析》一书8.6“地下汽车库的排烟设计”一节的描述。

- 88 -工 程 技 术０　引言近年来，家用和商用的中、小型汽车数量暴涨，使得停车困难这一问题显得尤为突出，因此，需要建造地下汽车库以解决汽车停放与建筑用地日益矛盾的问题。

目前，我国的地下汽车库具有封闭性或者半封闭性的特点，所以地下汽车库通风与防排烟设计的分析是一个重要的过程，该文就地下汽车库的通风计算、防排烟计算、补风计算、排烟口计算和系统选择进行探讨，归纳出通风和排烟合用的系统设置方法。

１　工程实例概况白云火车站周边设施棠溪村集体公益用房项目位于广州市白云区，总建筑面积为13 840.00 m 2，地下负一层建筑面积为1 724.24 m 2，含有地下负一层和地上三层。

建筑物性质为二类民用建筑，耐火等级为二级。

地下负一层分为2个防火分区；第一个防火分区面积为1 463.70 m 2，为地下车库；第二个防火分区面积为260.54 m 2，为消防水泵房和消防水池；地下停车位数为为33辆；地下负一层净高：3.80 m。

２　系统设计分析２．１　系统设计的依据系统设计的依据如下。

1）根据《汽车库、修车库、停车场设计防火规范GB50067—2014》8.2.1规定：除敞开式汽车库、建筑面积小于1 000 m 2的地下一层汽车库和修车库外，汽车库、修车库应设置排烟系统，并应划分防烟分区。

该项目地下汽车库第一个防火分区面积为1 463.70 m 2，按规范要求设置机械排烟系统。

2）根据《车库建筑设计规范JGJ100—2015》7.3.6条文说明：由于机动车库内含有可燃、可爆、有害气体，其送、排风系统应与主体建筑的通风系统分开，独立设置，以避免有害气体或火灾从通风系统引入主体建筑部分。

当机动车库通风系统与其他通风系统合用时，应满足防火及安全卫生要求。

该项目的地下车库通风系统独立设置。

3）根据《车库建筑设计规范JGJ100—2015》7.3.9条文说明：当车库需设置机械排烟系统时，机械通风系统可结合消防排烟系统设置，以节约投资。

高层建筑地下汽车库通风与排烟的特点与系统设计摘要：近些年,随着城市汽车数量的迅速增长，为了有效解决汽车的停放问题，我国当前的很多高层建筑都特意设置了地下汽车库，地下汽车库由于对安全的需求比较高，所以如何通过地下汽车库通风排烟系统的合理设计来提高地下汽车库的安全性具有非常重要的意义。

本文从高层建筑地下汽车库通风排烟系统的概述谈起，然后详细分析了高层建筑地下汽车库通风排烟系统的特点，最后就高层建筑地下汽车库通风排烟系统的设计进行了详细的说明。

关键词：高层建筑地下汽车库通风排烟系统特点设计1 高层建筑地下汽车库通风排烟系统概述1.1 高层建筑地下汽车库通风排烟系统的划分说明按照我国相关行业的规定，用作地下汽车库的高层建筑的防空地下室，其防火以及通风排烟系统的设计要按照GB50067-97中《汽车库、修车库、停车场设计防火规范》，以下简称《库规》中的有关规定进行。

对于设置通风排烟系统的高层建筑地下汽车库，按《库规》的相关规定，其每个通风排烟分区的建筑面积应控制在2000平方米的范围内，且通风排烟分区不得与防火分区重合。

鉴于此，高层建筑地下汽车库通风排烟系统就可以按照通风排烟的分区设置进行有效的划分，这样的划分方式不仅有利于通风系统与排烟系统的合二为一，同时还可以很好的将通风、排烟风管按防护单元设置成独立的系统。

1.2 高层建筑地下汽车库通风排烟系统的分类就当前高层建筑地下汽车库通风排烟系统的设计现状来看，当前常用的高层建筑地下汽车库通风排烟系统主要包括如下两种不同的分类情况：第一、通风排烟共用的通风排烟系统。

对于此类的通风排烟系统的风机所采用的阀门必须是具有链锁功能的防火阀，这种通风排烟共用的通风排烟系统可以省掉一个报警系统控制模块。

该系统的缺点就是由于采用的防火阀多处于开启状态，一旦发生火灾而导致电器、机械故障后就不能实现通风排烟系统的正常运行，这是通风排烟共用的通风排烟系统在设计时必须要克服的一个问题。

地下汽车库通风及防排烟系统的设计张　巍(兰州有色冶金设计研究院,甘肃兰州　730000)摘　要:首先提出地下汽车库通风及防排烟系统设计的日益重要性,通过对一种传统的地下汽车库通风系统弊端的分析,提出推荐的方案以及应当注意的事项,同时提到了诱导通风系统的出现及选用时应当注意的条件。

关键词:地下汽车库;通风系统;防排烟;排烟防火阀;防烟防火调节阀;诱导通风中图分类号:TU972.4 随着我国国民经济的高速发展和城镇建设步伐的进一步加快,大型综合性高层建筑越来越多,而这些高层建筑内大多设有大型地下汽车库,而且随着近年来家用轿车的逐步普及以及人们对生活环境要求的不断提高,住宅小区内也开始考虑到地下大型停车场的设置,所以如何进一步做好地下汽车库,尤其是大型地下汽车库的设计就显得更为重要,而其中的通风及防排烟系统的设计是否合理,对一些细节问题的处理是否得当,将对工程造价、空气品质、安全使用以及车库内部空间的整洁美观等产生很大影响。

《汽车库、修车库、停车场设计规范》GB500672 97规定,地下车库通风系统排风量不小于6次 h,送风量不小于5次 h,同时,规定超过2000m2的地下车库应当设置机械排烟系统,且排烟量按6次 h,补风量不应小于排烟量的50%,这一规定使得地下汽车库的送排风系统与排烟系统的风量基本吻合起来,这使得我们在进行通风与排烟系统的设计时可以很好地将二者结合起来。

1　传统的设计方法及其存在的问题传统的设计方法中将车库送风系统兼作排烟时的补风,排风与排烟系统共用设备及风道,同时将排烟口与上部排风口合用,由于排风时一般是按上部排风口负担1 3风量,下部排风口负担2 3风量,这将导致上部排风口排烟时风速过大,为了解决这一问题,还需增设一定数量的排烟口(常闭),同时,在所有下部排风口分支管上设防烟防火调节阀,火灾时,电动关闭所有下部排风口分支管上的防烟防火调节阀,打开上部排烟口进行排烟,因为选用了大量的需要电控的阀门,将使工程造价大幅增加,且使得控制系统非常复杂,由于防烟防火调节阀及排烟口数量较多,平时难以经常性地一一启动,锈蚀失灵的可能性较大,而在火灾发生时防烟防火调节阀一旦失灵,会自下部吸引烟气,不但不能有效控制并排除烟气,反而会因下部排风口的抽引使烟气向下部空间蔓延,直接对人员疏散产生威胁,所以这种通风兼排烟系统虽然也满足了规范及正常使用的要求,但需要电动控制的阀门数量太多,相应的控制线路也非常复杂,从而直接导致通风及电控系统投资大幅增加,而且作为排烟系统的可靠性也相对较低。

地下汽车库排烟与通风系统设计地下汽车库排烟与通风系统设计具体内容是什么，下面本店铺为大家解答。

近几年，随着我国国民经济的快速发展，人民生活水平显著提高。

家用中、小型汽车数量正在迅速增长，而可用土地资源正日益减少，随之带来了停车难的问题。

因此，绝大多数的房地产开发商通过建造地下汽车库来解决停车难的问题。

1 防火、防烟分区的划分根据《汽车库、修车库、停车库设计防火规范》(GB50067—97)(以下简称《汽车库防火规范》)的规定，地下汽车库防火分区的最大允许建筑面积为2000㎡(不包括复式汽车库及甲、乙类物品运输车汽车库)，当汽车库内设有自动灭火系统时，面积可增加一倍，即为4000㎡。

而《汽车库防火规范》规定，停车数量超过10辆的地下汽车库应设置自动灭火系统。

2 排烟、排风系统设计排烟系统：烟气由排烟口→风管→排烟防火阀→消声静压箱→消防排烟（排风）风机→消声器→止回阀→机房竖井→单层防雨百叶窗→室外排风系统：废气由诱导风机→排风口→防火阀→消声静压箱→消防排烟（排风）风机→消声器→止回阀→机房竖井→单层防雨百叶窗→室外根据《汽车库防火规范》的规定，地下汽车库的排烟量应按换气次数不小于6次/h计算。

根据《全国民用建筑工程设计技术措施暖通空调·动力》的规定，地下汽车库的排风量应按换气次数不小于4～6次/h（根据车辆出入不频繁、一般、频繁而定）计算。

风量计算公式： Q=S.H.N式中： Q ——排烟（排风）风量，m³/h；S ——防烟分区面积，㎡；H ——地下汽车库高度，m；N ——换气次数，次/h。

（注：计算排烟量时，地下汽车库的计算高度取实际高度。

计算排风量时，当地下汽车库实际高度小于3m时，计算高度取实际高度，当地下汽车库实际高度大于3m时，计算高度取3m。

）排烟风机可采用离心风机或轴流风机，当选取风机时应考虑风机10%～20%的漏风率，即风机额定风量应为计算风量的1.1～1.2倍。

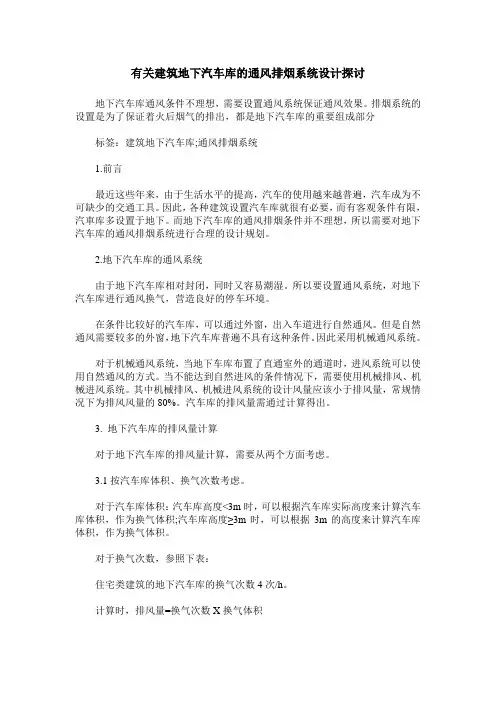

有关建筑地下汽车库的通风排烟系统设计探讨地下汽车库通风条件不理想，需要设置通风系统保证通风效果。

排烟系统的设置是为了保证着火后烟气的排出，都是地下汽车库的重要组成部分标签：建筑地下汽车库;通风排烟系统1.前言最近这些年来，由于生活水平的提高，汽车的使用越来越普遍，汽车成为不可缺少的交通工具。

因此，各种建筑设置汽车库就很有必要，而有客观条件有限，汽車库多设置于地下。

而地下汽车库的通风排烟条件并不理想，所以需要对地下汽车库的通风排烟系统进行合理的设计规划。

2.地下汽车库的通风系统由于地下汽车库相对封闭，同时又容易潮湿。

所以要设置通风系统，对地下汽车库进行通风换气，营造良好的停车环境。

在条件比较好的汽车库，可以通过外窗，出入车道进行自然通风。

但是自然通风需要较多的外窗，地下汽车库普遍不具有这种条件。

因此采用机械通风系统。

对于机械通风系统，当地下车库布置了直通室外的通道时，进风系统可以使用自然通风的方式。

当不能达到自然进风的条件情况下，需要使用机械排风、机械进风系统。

其中机械排风、机械进风系统的设计风量应该小于排风量，常规情况下为排风风量的80%。

汽车库的排风量需通过计算得出。

3. 地下汽车库的排风量计算对于地下汽车库的排风量计算，需要从两个方面考虑。

3.1按汽车库体积、换气次数考虑。

对于汽车库体积：汽车库高度<3m时，可以根据汽车库实际高度来计算汽车库体积，作为换气体积;汽车库高度≥3m时，可以根据3m的高度来计算汽车库体积，作为换气体积。

对于换气次数，参照下表：住宅类建筑的地下汽车库的换气次数4次/h。

计算时，排风量=换气次数X换气体积3.2按车辆所需要的排气量考虑。

根据设计手册，汽车库全部或部分设置双层停放车辆时，可以通过每辆车需要的排风量来计算。

实际考虑问题时，当车辆均为单层停放时，也会按照排气量核对排风量。

其中，车辆出入次数较多时，每辆车排气量可以依照500m3/h来计算;车辆出入次数一般时，每辆车排气量可以依照400m3/h来计算，住宅建筑可以按照每辆车300m3/h的排气量计算。

地下汽车库通风与防、排烟系统设计摘要：本文总结了某棚户区改造项目地下汽车库通风及排烟的设计，结合理论分析了地下汽车库通风系统及排烟系统的流畅，阐述了地下汽车库通风系统及排烟系统的各风量的计算方法，为今后地下汽车库通风及排烟系统的设计提供有效的指导和参考依据。

关键词：机械排风系统；机械排烟系统；送；排风量；排烟量。

1 概述近年来，随着城市现代化建设的不断发展，城市交通中使用的中小型汽车数量飞速增长，因此，地下停车场、车库的建设也将随之而发展，如何解决好地下汽车库的通风和防、排烟设计问题是地下汽车库设计中的一个重要问题。

要求设计既要满足平时通风要求，排除汽车尾气和汽油蒸气，送入新鲜空气；又要满足火灾时的排烟要求，以保证火灾发生时迅速扑灭火源，排除已产生的烟气。

另外，地下汽车库空间很大，又处于半封闭状态，地下汽车库应同时考虑机械排风系统和机械排烟系统，并且要处理好二者的关系。

为此，本文主要总结地下汽车库通风及防、排烟设计中的一些问题。

2 排风量、送风量及排烟量的计算方法1）用规定的换气次数方法确定地下汽车库的排风量⑴根据《车库建筑设计规范》JGJ100-2015中第7.3.4条表7.3.4-1规定，商业类建筑换气次数按6次/h计算，住宅类建筑换气次数按4次/h计算。

⑵根据《车库建筑设计规范》JGJ100-2015中第7.3.4.1（4）条规定）层高＜3m时，应按实际高度计算换气体积；层高＞3m时，应按3m高度计算换气体积。

2）机械送风量的计算为防止地下汽车库有害气体的溢出，要求车库内保持一定的负压，由此，地下汽车库的送风量要小于排风量，文献[4]中第4.3.3条规定，机械进风系统的进风量为排风量的80﹪。

3）排烟量的计算方法地下汽车库是一种半封闭的大空间建筑，要同时设置机械排风系统、机械排烟系统和送风系统，或机械排风系统兼排烟系统和送风系统。

排烟量根据《汽车库、修车库、停车场设计防火规范》GB50067-2014中8.2.5条表8.2.5规定计算。

浅谈人防地下车库的通风与排烟合用系统的设计方法摘要：本文主要阐述了人防地下车库的通风与排烟合用系统的设计方法。

关键词：人防地下车库；合用系统；系统设计；防火分区0 引言随着现代化大都市出现，高层建筑如雨后春笋般地破土而出。

它为城市增添现代气息、带来繁华，同时也为建筑设计带来新的问题、新的思考。

高层建筑既包括高层公共建筑又包括与多层居住建筑混合的住宅小区高层居住建筑；随之高层建筑人防地下室与地下车库也不断增多、面积不断扩大。

高层建筑人防地下室与地下车库通风与排烟设计显得更为重要。

本文将对高层建筑人防地下室与地下车库通风与排烟问题进行探讨。

1系统设计1.1地下车库通风系统与排烟系统设计高层建筑地下车库通风与排烟设计应同时执行《高层民用建筑设计防火规范》[1]（以下简称《高规》）、《汽车库、修车库、停车场设计防火规范》[2]（以下简称《汽防规》）、《汽车库建筑设计规范》[3]（以下简称《汽规》）。

《汽防规》5.1.1条规定，地下汽车库每个防火分区的最大允许建筑面积为2000m2，当汽车库内设有自动灭火系统时，其防火分区的最大允许建筑面积为4000m2。

《汽防规》8.2.2条规定，设有机械排烟系统的汽车库，其每个防烟分区的建筑面积不宜超过2000㎡，其防烟分区不应跨越防火分区；排烟风机的排烟量应按换气次数不小于6次/h计算确定。

《汽规》6.3.4条规定，地下汽车库宜设置独立的送风、排风系统。

换气次数不应小于6次/h。

地下车库通风与排烟系统设计原则：减少机房，增加车位；减少风管交叉，降低建筑层高；宗旨为优化系统设计、降低造价。

所以设计采用平时通风、火灾时机械排烟合用系统，通过消防控制进行系统转换。

按照4000㎡一个防火分区仅设一个排风（烟）系统，每个防火分区的两个防烟分区的控制靠全自动排烟防火阀的启闭来完成。

对通风、排烟系统：机械排烟量等于机械排风量，应按换气次数不小于6次/h计算确定。

对进风系统：首先，汽车库内设有直接通向室外的汽车疏散出口的防火分区时，补风利用疏散出口自然补风；其次，无直接通向室外的汽车疏散出口的防火分区，采用机械补风，补风量不小于排风量50%。

地下车库通风\排烟系统设计形式分析摘要：针对地下车库通风、排烟系统的设计，本文对目前各种设计方式逐一进行了探讨，从原理、设计、使用及经济各方面进行比较、分析，提出来供大家参考。

关键词：地下车库机械排烟排风口排烟口一、前言近些年，随着城市的发展，人民生活水平的提高，家庭拥有私家车的比例迅速增长，相应地，车库建筑越来越多。

尤其是现代住宅区的用地紧张，更推进了地下车库的发展。

对于开发项目来说，为了减少工程造价，所以地下车库的层高一般都比较低，而且车库内管线多，布置复杂，顶板下一般均布置有强弱电、通风、排烟、消火栓及喷淋管线，所以在通风设计中，既要保证日常通风及火灾时排烟的要求，还要留有足够的空间，保证车辆的通行停泊。

二、规范要求:1.地下车库面积超过2000平方米时应设置机械排烟系统2.排风量与排烟量折成换气次数均不小于6次/h。

计算排风量时，若车库层高小于3米时，按实际高度计算换气体积，大于等于3米时，可按3米计算换气体积；计算排烟量时按实际高度计算换气体积3.排风系统宜按室内空间上、下两部分布置，上部地带按排出风量的1/2～1/3计算，下部地带按排出风量的1/2～2/3计算。

4.汽车库内无直接通向室外的汽车疏散出口的防火分区，当设置机械排烟系统时，应同时设置进风系统，且送风量不宜小于排烟量的50%。

三、传统设计方法排风、排烟系统及风机均合用，排风系统不做下部排风。

将所有排风口做成固定百叶风口，兼做火灾时排烟口使用，此方案排风、排烟系统简单，排风管仅需在排风机入口设280 ℃熔断防火阀，系统控制少。

但是在北方地区，由于冬季气候寒冷，汽车尾气在冷却后，大量沉积在车库底部，对人员造成危害，所以设下部排风很有必要。

四、优化后的各方案比较传统设计方法有待改进，所以下面就对几种常见设计方案进行比较(以一个防烟分区为例) 。

1方案一排风排烟风机合用，但风口完全分开设置。

设送风及排烟风管。

此系统的各排风口选用带防烟防火阀的风口，火灾时防火阀关闭，并开启板式排烟口，当烟温大于280 ℃时，排烟系统的280 ℃防火阀关闭，排烟停止。

地下车库通风与排烟系统设计刘姗姗摘㊀要:进入２１世纪以后ꎬ我国经济高速发展ꎬ高层建筑如雨后春笋般拔地而起ꎬ与此同时ꎬ人们生活水平有了显著提高ꎬ私家车数量也与日俱增ꎮ这就使得 停车难ꎬ难停车 成了城市发展中亟待解决的问题ꎮ随着城市建筑的增多ꎬ城市用地紧张的状况将日趋明显ꎬ而车库的建设会加剧用地矛盾ꎮ在这种形势下ꎬ地下车库的建设就显得尤为必要ꎮ同时ꎬ我们必须认识到地下车库建设需要考虑诸多方面的问题ꎬ而通风与排烟系统设计是地下车库建设中必须要考虑的重大问题ꎬ因为地下车库处于半封闭状态ꎬ通风和排烟不畅会诱发火灾危险ꎮ文章主要探讨了地下车库通风与排烟系统设计中的相关问题ꎮ关键词:地下车库ꎻ通风ꎻ排烟系统ꎻ设计一㊁地下车库通风与排烟系统设计原则(一)要坚持最大限度地保证车位原则地下车库设计时首先要考虑的一个问题就是尽量不让风机房占用太多面积ꎬ这样才能保证充足的车位空间ꎬ避免 鸠占鹊巢 本末倒置ꎮ如果风机房占用了大量面积ꎬ即便地下车库通风和排烟效果良好ꎬ也无法满足地下车库的车位需求ꎬ会让地下车库原有的功能被削弱ꎮ因此ꎬ必须尽量合理设计和建造风机房ꎬ确保地下车库设计的合理性ꎮ(二)要坚持地下车库通风与排烟系统设计的优化原则ꎬ尽量减少整个系统的造价首先ꎬ要尽量减少通风与排烟系统风管风机数量ꎬ这个在选择通风与排烟系统时ꎬ可以选择平时排风㊁火灾时机械排烟的兼用系统ꎬ然后通过消防控制来进行系统转换ꎮ一般来说排风量按４~５次/小时来计算ꎬ排风管不管采用何种材质管中风速一般不超过８ｍ/ｓꎻ排烟量按不小于６次/小时计算ꎬ采用金属管道时风速取值不大于２０ｍ/ｓꎬ采用内表面光滑的混凝土等非金属管道时风速取不大于１５ｍ/ｓꎬ这样看来我们按排烟量来选择风管基本满足排风量的要求ꎬ说明排烟系统兼排风系统是可行的ꎮ其次ꎬ合理设置防烟分区ꎬ合理布置机房ꎮ如果一个防火分区布置过多防烟分区ꎬ机房跟风机数量势必会增加这样就加大了造价ꎬ要是一个防火分区只设置一个防烟分区而面积又较大ꎬ这样看似机房只有一个风机只有一台ꎬ但是整个系统负荷会很大ꎬ风机选型加大ꎬ风管也要加大这样一来安装成本也不低同时由于系统高负荷运行ꎬ运行成本也不低ꎮ所以如何布置机房如何设置系统显得尤为重要ꎬ因此我们应该正确计算风量ꎬ配合建筑专业根据规范要求合理的划分防火防烟分区ꎮ(三)地下车库风机进风系统可以采用自然补风和机械补风两种形式首先是自然补风ꎬ这种方法主要是当地下车库内有直接通向室外的汽车疏散口的防火分区时ꎬ就可以利用这个直接的疏散出口进行自然补风ꎮ而当车库内没有直接通向室外的汽车疏散口的防火分区ꎬ无法进行自然补风时ꎬ可以采用机械补风ꎬ当然机械补风并不是随意的ꎬ补风量也不是无限制的ꎬ一般为排风量的８０％~８５％ꎮ二㊁地下车库通风量㊁排烟量的计算方法(一)地下车库通风量计算１.按体积换气次数(１)当层高<３ｍ时ꎬ按实际高度计算换气体积ꎻ当层高ȡ３ｍ时ꎬ按３ｍ高度计算换气体积ꎮ(２)当汽车出入频率较大时ꎬ可按６次/小时换气计算:出入频率一般时按５次/小时换气计算ꎻ住宅建筑的汽车库可按４次/小时换气计算ꎬ公共建筑的汽车库可按５次/小时换气计算ꎮ２.按每辆车所需排气量汽车库里的汽车全部或部分为双层停放时ꎬ宜按每辆车所需排风量计算ꎻ当汽车出入频率较大时ꎬ可按每辆车５００ｍ３/ｈ计算ꎻ出入频率一般时ꎬ按每辆车４００ｍ３/ｈ计算ꎻ住宅建筑可按每辆车３００ｍ３/ｈ计算ꎮ(二)地下车库排烟量计算在我国颁布的相关规范条例中ꎬ地下车库排风风机的排烟量应按换气次数ȡ６次/ｈ来计算ꎬ并将其作为硬性规定ꎬ要求各个地下车库的设计都要严格遵守这个标准ꎮ而上文中我们提过排风量的计算依据ꎬ通过对比ꎬ我们不难发现ꎬ二者之间存在一致性ꎮ由此可见ꎬ将通风系统与排烟系统结合起来ꎬ可以很好地实现通风排烟效果ꎮ三㊁某地下车库通风与排烟系统工程实例某地下室ꎬ建筑面积为１１２５６平方米ꎬ平时作为地下停车库ꎬ根据建筑专业划分为四个防火分区ꎬ地下汽车库有两个直接对外的车道出入口ꎬ自行车库有一个直接室外的自行车坡道出入口ꎮ根据本工程特点ꎬ本设计对地下停车库采取机械排风ꎬ利用直接通向室外的车坡道自然进风的通风方式ꎬ排烟系统采取与排风系统兼用形式ꎬ利用直接通向室外的坡道疏散口的自然进风和机械补风作为火灾时的补风ꎮ地下室各房间通风量及排烟量:１)地下汽车库:排风量:４~５次/ｈꎬ排烟量:６次/ｈꎻ２)地下自行车库:排风量:４~５次/ｈ(具体见下表１)ꎮ表１　该工程地下室通风排烟风量计算表防火分区防烟分区防烟分区面积/ｍ２排烟量/立方米/ｈ排风量/立方米/ｈ送风量/立方米/ｈ备注防火分区一防烟分区１－１１４１０３０４５６２１１５０防烟分区１－２１６９５３６６１２２５４２５４５０００系统Ｐ(Ｙ)－１－１ꎬＳＦ－１系统Ｐ(Ｙ)－１－２ꎬＳＦ－１防火分区二防烟分区２－１１３９５３０１３２２０９２５防烟分区２－２１４２０３０６７２２１３００系统Ｐ(Ｙ)－２－２ꎬ汽车坡道补风系统Ｐ(Ｙ)－２－２ꎬ汽车坡道补风防火分区三防烟分区３－１１６８８３６４６１１６２４５防烟分区３－２９７５２１０６０１４６２５４５０００系统Ｐ(Ｙ)－３－１ꎬＳＦ－３系统Ｐ(Ｙ)－３－２ꎬＳＦ－３防火分区四防烟分区４２４５５２９２３６７５系统Ｐ(Ｙ)－４－２ꎬ自行车坡道补风四㊁结语综上所述ꎬ地下停车库通风与排烟系统的设计需要考虑诸多方面的因素ꎬ其中最重要的三点就是通风排烟效果㊁整个工程的造价以及系统的可靠性ꎮ只有保证通风排烟效果好㊁工程造价低㊁系统安全可靠ꎬ才能将地下车库通风与排烟系统的设计做到尽善尽美ꎮ参考文献:[１]许淑惠ꎬ罗文斌.地下停车场无风道透导通风系统性能及经济性分析[Ｊ].北京建筑工程学院学报ꎬ２０１４(２). [２]谢玉东.地下车库的通风排烟问题[Ｊ].黑龙江纺织ꎬ２０１８(１).[３]柏峻ꎬ柏晨ꎬ梁大坚.地下车库排风排烟系统设计两种方案比较[Ｊ].建筑热能通风空调ꎬ２０１９(５).作者简介:刘姗姗ꎬ大连贞元建设工程有限公司ꎮ６５１。

车库通风消防排烟及补风系统设计研究摘要随着经济建设及人民生活质量的提升，家用汽车数量逐渐增加，为提升逐渐削减的城市土地资源使用率，许多高层民建工程均配置有地下车库。

高层民建工程地下车库存在高密闭性特征，车库中流动或停放的车辆排放尾气中，带有铅、CO、氮氧化合物等成分，不仅影响车库中的空气质量，并且会危害人体健康。

所以，其通风和排烟问题非常关键，特别是二者兼用等引起了设计师的广泛关注。

地下车库内通风和防排烟十分重要，在设计时，设计者要按照实际情况规划出科学的设计方案，以提升地下车库防排烟规划质量，为人们创造一个安全稳定的生活空间。

针对地下车库而言，需要按照其总体布局、平面分布、结构防火等要求。

本文以北京某综合体项目车库通风和消防排烟及补风系统设计为例，从系统是否合理性、是否满足现行规范、造价、施工等方面指出了该车库设计存在的问题，并阐述了作为一个设计管理者对图纸的审核要点，针对存在的问题和审核要点进行了详细介绍并给出了优化建议方案，希冀能对车库通风和消防排烟及补风系统设计有所借鉴。

关键词：综合体建筑；车库通风设计；车库消防排烟及补风系统设计绪论该项目位于北京市通州区运河核心区，总建筑面积约78.3万m2，地上约51.7万m2，地下（不含地块间）约27.4万m2。

是由办公、公寓、商业及其附属设施构成的城市综合体。

此综合体项目共含有6个地块及其间4个中间地带（政府产权），根据市区关于“一体化”设计要求，共同开发，共同设计。

本文研究的项目是以其中一个地块内汽车库为例进行论述。

此地块总建筑面积17.8万m2，分为地上地下两部分，建筑高度109.9m，地上26层，地下3层。

其中1层至3层（局部）为商业，3层（局部）及以上为办公，地上建筑面积约12.2万m2。

地下1层为商业，汽车库，自行车库和配套设备用房，地下2层和地下3层为汽车库和配套设备用房，地下建筑面积约5.6万m2。

本项目位于通州新城的核心位置，建成后将成为新城核心区的地标性建筑。
