第9章水利水电工程一、学习重点(一)基本概念1、水利工程:用于控制和调配自然界的地表水和地下水,以达到除害兴利目的而兴建的工程称为水利工程.2、水利科学:人类社会为了生存和发展的需要,采取各种措施,对自然界的水和水域进行控制和调配,以防治水旱和灾害,开发利用和保护水资源.研究这类活动及其对象的技术、理论和方法的知识体系称为水利科学.3、各级灌溉渠道、各级排水沟槽、各种渠系建筑物和田间工程等统称为灌溉排水系统。
4、防洪非工程措施:是指通过法令、政策、经济手段和工程以外的其他技术手段,以减少洪灾损失的措施。
(二)基本知识和基本理论水利工程具有以下特点:水工建筑物受水的作用,工作条件复杂;施工难度大;各地的水文、气象、地形、地质等自然条件有差异,水文、气象状况存在偶然性,因此大型水利工程的设计,总是各有特点,难以统一;大型水利工程投资大、工期长,对社会、经济和环境有很大影响,既可有显著效益,但若严重失误或失事,又会造成巨大的损失和灾害.1、农田水利。
农田水利工程主要是灌溉工程和排涝工程。
(1)灌溉与排水,是农田水利的两项主要措施.①灌溉方法:A、地面灌溉;B、喷灌;C、滴灌;D、微灌。
②灌溉水源:主要有天然河水,水库蓄水,湖、塘、洼地蓄水,经化验后的城市污水,高山融雪和地下水。
③农田排水排水系统可分为明沟排水系统和暗沟排水系统。
(2)取水工程取水工程的作用是将河水引入渠道,以满足农田灌溉、水力发电、工业及生活供水等需要。
有:①无坝取水;②有坝取水;③水库取水;④水泵站引水。
(3)灌溉泵站与排水泵站①灌溉泵站泵站规划和灌区划分:A、一站扬水,一区灌溉;B、多站分级扬水,分区灌溉C、多站单级扬水,分区灌溉;D、一站分级扬水,分区灌溉。
水泵站的建筑物一般包括引水渠、进水池、泵房、出水管道和出水池等.②排水泵站A、规划原则:高低水分开,高水高排、低水低排;主客水分开,使上下游各有排水沟渠,能分别畅排入河,防止客水集中下游,造成下游农田涝灾;洪涝水分开,治涝必先防洪;以自排为主,机排为辅;排水时间由各种作物能耐淹的水融和耐淹的时间确定,力求及时排水。
第九章水资源配置第一节概述水资源配置是指在流域或特定的区域范围内,遵循高效、公平和可持续的原则,通过各种工程与非工程措施,考虑市场经济的规律和资源配置准则,通过合理抑制需求、有效增加供水、积极保护生态环境等手段和措施,对多种可利用的水源在区域间和各用水部门间进行的调配。
水资源配置将流域水资源循环系统与人工用水的供、用、耗、排水过程相适应并互相联系为一个整体,通过对区域之间、用水目标之间、用水部门之间进行水量和水环境容量的合理调配,实现水资源开发利用、流域和区域经济社会发展与生态环境保护的协调,促进水资源的高效利用,提高水资源的承载能力,缓解水资源供需矛盾,遏制生态环境恶化的趋势,支持经济社会的可持续发展。
水资源配置以水资源供需分析为手段,在现状供需分析和对各种合理抑制需求、有效增加供水、积极保护生态环境的可能措施进行组合及分析的基础上,对各种可行的水资源配置方案进行生成、评价和比选,提出推荐方案。
水资源配置以“水资源调查评价”、“水资源开发利用情况调查评价”为基础,结合“需水预测”、“节约用水”、“供水预测”、“水资源保护”等有关部分进行,其所提出的推荐方案应作为制定总体布局与实施方案的基础。
水资源配置的主要内容包括基准年供需分析、方案生成、规划水平年供需分析、方案比选和评价、特殊干旱期应急对策制定等。
水资源配置在多次供需反馈并协调平衡的基础上,一般进行二至三次水资源供需分析。
一次供需分析是考虑人口的自然增长、经济的发展、城市化程度和人民生活水平的提高,按现状水资源开发利用格局和发挥现有供水工程潜力的情况下,进行水资源供需分析。
若一次供需分析有缺口,则在此基础上进行二次供需分析,即考虑强化节水、挖潜配套以及合理提高水价、调整产业结构、合理抑制需求和保护生态环境等措施进行水资源供需分析。
若二次供需分析仍有较大缺口,应进一步加大调整经济布局和产业结构及节水的力度,具有跨流域调水可能的,应考虑实施跨流域调水,并进行三次供需分析。
给水排水管网系统智慧树知到课后章节答案2023年下广州大学广州大学第一章测试1.()系统是按其使用目的进行分类的。
答案:生产给水2.污水包括以下哪几类?()答案:生活污水;降水;工业废水3.排水管网系统由废水收集设施、排水管网、()等组成。
答案:排水调节池;废水输水管(渠);废水排放口;提升泵站4.清水池用于调节一级泵站供水量和二级泵站供水量的差值。
()答案:对5.水塔是调节二泵站供水量和一泵站供水量之间的流量关系的()。
答案:错第二章测试1.排水管网布置有哪些形式?()答案:正交式;分区式;截流式;平行式2.地形是排水管网布置的主要考虑因素。
()答案:对3.排水管网一般布置为环状网。
()答案:错4.给水管网系统又称为输水管系统()。
答案:错5.给水管网定线包括干管以及干管间的连接管()。
答案:对6.给水管网布置形式主要有环状网和树状网()。
答案:对第三章测试1.水位沿水流方向降低,称为()。
答案:水力坡降2.压力流输水通过具有较大承压能力的管道进行,管道阻力的影响因素有()。
答案:管道长度;流速;管道内壁粗糙程度3.水在圆管中流动的流态包括()。
答案:层流;紊流;过渡流4.污水管道一般采用非满流设计。
()答案:对5.对于满管流,长距离等截面满管流为非均匀流。
()答案:错第四章测试1.节点的特征包括()。
答案:拓扑属性;水力属性;构造属性2.节点的水力特征包括()。
答案:自由水头;节点水头;节点流量3.树状网的管段数比节点数多1。
()答案:对4.环状管网中环回路内管段水头损失顺时针为负、逆时针为正。
()答案:错5.管网水力计算时,通常将离开节点流量设置为负。
()答案:错6.当管线交叉点很近时,可以将其合并为同一交叉点。
()答案:对第五章测试1.同一管网中不同分区的比流量在任何情况下都相同。
()答案:错2.任一节点i的节点流量qi等于与该节点相连各管段的沿线流量ql总和的一半。
()答案:对3.管网中所有的管段流量都包括沿线流量与转输流量。

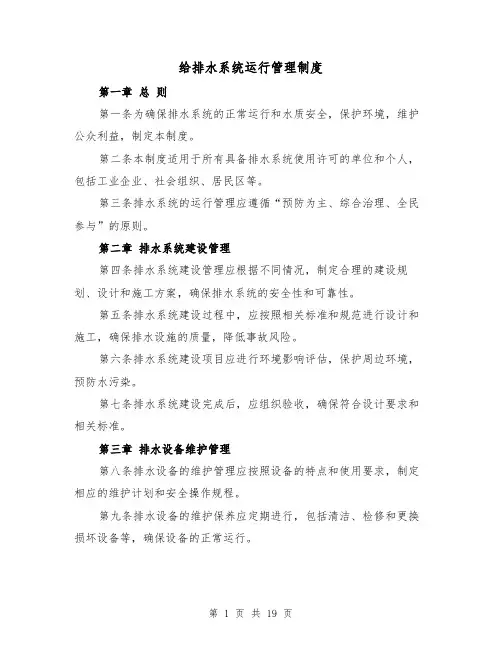

给排水系统运行管理制度第一章总则第一条为确保排水系统的正常运行和水质安全,保护环境,维护公众利益,制定本制度。
第二条本制度适用于所有具备排水系统使用许可的单位和个人,包括工业企业、社会组织、居民区等。
第三条排水系统的运行管理应遵循“预防为主、综合治理、全民参与”的原则。
第二章排水系统建设管理第四条排水系统建设管理应根据不同情况,制定合理的建设规划、设计和施工方案,确保排水系统的安全性和可靠性。
第五条排水系统建设过程中,应按照相关标准和规范进行设计和施工,确保排水设施的质量,降低事故风险。
第六条排水系统建设项目应进行环境影响评估,保护周边环境,预防水污染。
第七条排水系统建设完成后,应组织验收,确保符合设计要求和相关标准。
第三章排水设备维护管理第八条排水设备的维护管理应按照设备的特点和使用要求,制定相应的维护计划和安全操作规程。
第九条排水设备的维护保养应定期进行,包括清洁、检修和更换损坏设备等,确保设备的正常运行。
第十条排水设备的维护工作应由专业技术人员进行,确保维护工作的有效性和安全性。
第十一条排水设备的维护记录应详细记录设备维护的时间、内容和结果,以备查阅和分析。
第十二条排水设备的故障维修应及时响应并进行处理,确保故障得到及时解决,减少影响。
第四章水质监测管理第十三条排水系统运行中应进行水质监测,确保排放水质符合相关标准和规定。
第十四条水质监测应以科学方法为基础,采集样品进行实验分析,获取科学数据。
第十五条水质监测应具备相应的实验设备和技术人员,满足监测工作的要求。
第十六条水质监测结果应做好记录,及时向有关部门报告,如出现异常情况应及时采取相应措施处理。
第十七条水质监测结果应公开,接受社会监督,确保信息透明、公正。
第五章废水处理管理第十八条排水系统运行中产生的废水,应依法依规进行处理,不得直接排放到环境中。
第十九条废水处理应采取合理的工艺和设备,确保废水的达标排放。
第二十条废水处理过程中应定期进行设备检查和维护,确保设备正常运行。
第一、二章一、城市给水工程构成: 由取水工程、净水工程、输配水工程取水工程: 城市水源、取水口、取水构筑物、一级泵站、输水管净水工程: 水厂、清水库、二级泵站输配水工程: 输配水管道、水塔、清水增压泵站要求:水质,水量,水压任务: ①最大限度地保护与合理利用水资源, 合理选择水源②确定城市自来水厂等给水设施得规模、容量③科学布局给水设施与各级给水管网系统④满足用户对水质、水量、水压等要求⑤确定水源与水资源得保护措施二、城市排水工程构成: 由雨水排放工程、污水处理与排放工程组成雨水排放工程: 雨水管渠、雨水检查井、雨水提升泵站污水处理与排放工程: 污水处理厂、污水管道、污水检查井、污水提升泵站、污水排放口三、城市供电工程构成: 城市电源工程: 城市发电厂、区域变电所城市输配电网络工程: 城市输送电网、城市配电网八个标准电压等级:500kv, 330kv, 220kv, 110kv, 66kv, 35kv, 10kv, 380/220v任务: ①预测城市用电量、用电负荷、电源规划②输配电设施得规模、容量、电压等级③布局变电所、输配电网络④供电设施与线路得保护措施四、城市燃气工程构成: 由燃气气源工程、储气工程、输配气管网工程组成。
气源工程: 煤气厂、天然气门站、石油液化气站燃气储气工程: 燃气储气站、液化石油气储存站输配气管网工程: 燃气输送管网、配气管、调压站。
任务: ①气源选择、用气量预测②布置燃气管网③保护措施④布置气源厂、气化站、输配气管网五、城市供热工程构成: 由供热热源工程与传热管网工程组成供热热源工程: 城市热电厂、区域锅炉房供热管网工程: 蒸气管道、热力泵站、热力调压站。
任务: ①确定集中供热对象、供热标准、供热方式②城市供热量、负荷、热源规划③布置供热管网④保温对策与措施、防护措施六、城市通讯工程构成: 包括邮政工程、电信工程、广播工程、电视工程邮政工程:邮政局所\邮政通信枢纽\邮亭\售邮门市部等电信工程:电信局\长途电话局\市话局\移动电话基站广播工程:广播台站电视工程:有线\无线电视台\有线电视及闭路电视光缆\电缆\光接点任务: 通信需求预测\通信设施得规模容量合理布局通信线路通信设施得保护措施七、环境卫生工程构成: 1垃圾处理厂、填埋厂;2 垃圾收集站、转运站;3环卫站、车辆场;4公共厕所任务: 1确定配置标准、垃圾收集及处理方式;2确定环境卫生设施得数量、规模;3布局环卫设施;4提出环卫设施得隔离措施;5提出垃圾回收利用措施;八、城市防灾工程构成: 城市消防、防洪、防震、防空袭、及救灾生命线系统等组成城市消防: 消防站、消防给水管网、消防栓防洪: 防洪堤、截洪沟、排涝泵站等防震:加强建筑物、构筑物等抗震处理, 合理布置分布避灾疏散场地与道路。
城市水系统运营与管理第一章城市水系统运行与管理概论1.城市水系统概念在一定地域空间内,以城市水资源为主体,以水资源的开发利用和保护为过程,并随时空变化的动态系统。
2.城市水系统的构成城市水系统由城市的水源、供水、用水和排水等四大要素构成。
城市水系统存在的基础是城市水资源。
3.城市水系统的功能1)水量保障(供水保障、排水保障);定义:向指定的用水地点及时可靠地提供满足用户需求的用水量,将用户排出的废水(包括生活废水和生产废水)和雨水及时可靠地收集并输送到制定地点。
2)水质保障(供水水质、贮存水和输配水水质、排水水质);定义:向指定用水地点和用户提供符合质量要求的水及按有关水质标准将废水排入受体。
3)水压保障(用水压力、排水高程和压力)。
定义:以水的社会循环为主要对象,以水为原料,实施取水、净化、输配和污水收集、处理、回用、排放等职能,为满足城市生产生活用水消费需求,提供以改善水质量为主要特征的水产品和水环境服务,并治理在用水过程中形成的水污染和保护水环境。
(城市水系统还要从用水需求、环境污染、减少渗漏、节水措施和加强补给等方面进行调控,保证其功能的发挥:节制需求;控制污染;减少渗漏;增加补给。
)第二章城市水资源保护与管理1.城市水资源特征(可自己总结)水是城市得以存在和发展的基本要素,城市水资源是城市生活和工业生产的基础资源之一。
功能上,具有不可替代性和多样性;数量上,具有有限性;从系统而言,具有有限的循环再生性、统一性和不可分割性等特征;作为城市水系统的基本要素,城市水资源还具有时空性、社会性、环境性和经济性;(在一定社会经济和技术条件下能被有效利用,同时具备水量和水质要求的地表水、地下水、天然降水、再生回用水等,均可视为城市水资源。
)在缺水地区,城市水资源具有有限性、稀缺性、不可替代性;具有社会及环境属性,表现为取用集中,用水量大,水质要求高;水环境脆弱性,表现为水资源供求矛盾突出、水环境污染严重、饮用水源水质下降、地下水超采且污染严重、城市环境地质灾害频发。

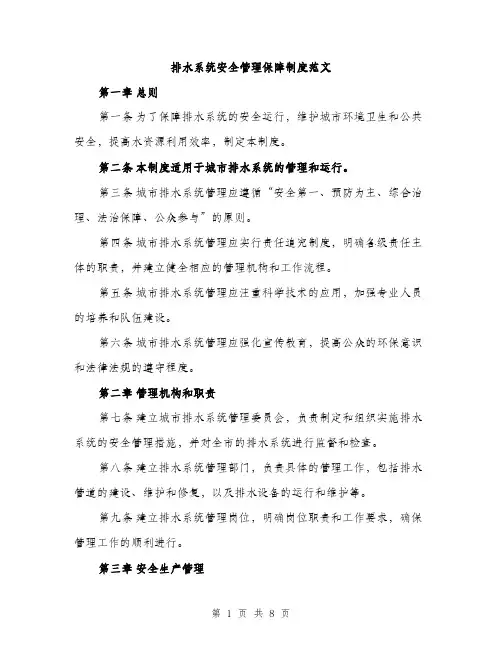

排水系统安全管理保障制度范文第一章总则第一条为了保障排水系统的安全运行,维护城市环境卫生和公共安全,提高水资源利用效率,制定本制度。
第二条本制度适用于城市排水系统的管理和运行。
第三条城市排水系统管理应遵循“安全第一、预防为主、综合治理、法治保障、公众参与”的原则。
第四条城市排水系统管理应实行责任追究制度,明确各级责任主体的职责,并建立健全相应的管理机构和工作流程。
第五条城市排水系统管理应注重科学技术的应用,加强专业人员的培养和队伍建设。
第六条城市排水系统管理应强化宣传教育,提高公众的环保意识和法律法规的遵守程度。
第二章管理机构和职责第七条建立城市排水系统管理委员会,负责制定和组织实施排水系统的安全管理措施,并对全市的排水系统进行监督和检查。
第八条建立排水系统管理部门,负责具体的管理工作,包括排水管道的建设、维护和修复,以及排水设备的运行和维护等。
第九条建立排水系统管理岗位,明确岗位职责和工作要求,确保管理工作的顺利进行。
第三章安全生产管理第十条建立排水系统安全生产管理制度,制定相应的管理办法和操作规程。
第十一条加强单位和员工的安全培训,提高安全意识和操作技能。
第十二条建立安全设施和应急预案,及时处理各种突发事件,确保排水系统的安全运行。
第四章设备管理第十三条建立设备管理制度,规范设备的选型、采购、安装、使用和维护。
第十四条定期检查设备的运行状况,及时进行维护和修复,确保设备的正常运行。
第十五条加强设备的更新和改造,提高设备的性能和可靠性。
第五章管道管理第十六条建立管道管理制度,规范管道的选材、施工、验收和维护。
第十七条加强管道的巡检和监控,及时排查和处理管道中的故障和隐患。
第十八条建立管道维护和修复的信息管理系统,统计和分析管道的损坏和故障情况,及时制定应对措施。
第六章环境保护第十九条建立环境保护制度,减少污水排放,防止水污染。
第二十条加强污水处理设施的建设和运行,提高污水的处理效果。
第二十一条建立环境监测系统,定期检测水质,并对超标地点进行整改和处罚。

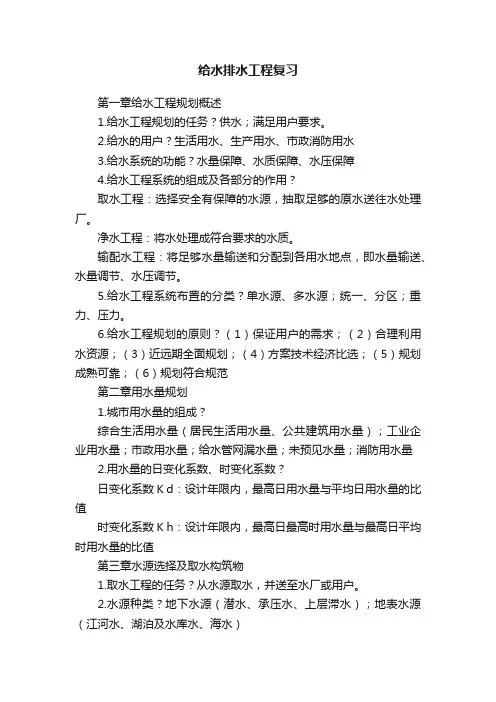

给水排水工程复习第一章给水工程规划概述1.给水工程规划的任务?供水;满足用户要求。
2.给水的用户?生活用水、生产用水、市政消防用水3.给水系统的功能?水量保障、水质保障、水压保障4.给水工程系统的组成及各部分的作用?取水工程:选择安全有保障的水源,抽取足够的原水送往水处理厂。
净水工程:将水处理成符合要求的水质。
输配水工程:将足够水量输送和分配到各用水地点,即水量输送、水量调节、水压调节。
5.给水工程系统布置的分类?单水源、多水源;统一、分区;重力、压力。
6.给水工程规划的原则?(1)保证用户的需求;(2)合理利用水资源;(3)近远期全面规划;(4)方案技术经济比选;(5)规划成熟可靠;(6)规划符合规范第二章用水量规划1.城市用水量的组成?综合生活用水量(居民生活用水量、公共建筑用水量);工业企业用水量;市政用水量;给水管网漏水量;未预见水量;消防用水量2.用水量的日变化系数、时变化系数?日变化系数 K d:设计年限内,最高日用水量与平均日用水量的比值时变化系数 K h:设计年限内,最高日最高时用水量与最高日平均时用水量的比值第三章水源选择及取水构筑物1.取水工程的任务?从水源取水,并送至水厂或用户。
2.水源种类?地下水源(潜水、承压水、上层滞水);地表水源(江河水、湖泊及水库水、海水)3.地下水取水构筑物种类及适应情况?管井、大口井、辐射井、渗渠4.管井的组成和各组成的作用?井室:安装各种设备、保持井口免受污染、维护管理的场所。
井壁管:加固井壁、隔离水质不良的或水头较低的含水层。
过滤器:用于集水和保持填砾与含水层的稳定。
沉淀管:用于沉淀、储存由含水层进入管井的泥沙。
5.大口井的组成和各组成的作用?井室:安装抽水设备,防止井口免受污染。
井筒:加固井壁,隔离不良水层。
进水部分:收集地下水。
6.地表水取水构筑物的分类?固定式取水构筑物:岸边式、河床式、斗槽式活动式取水构筑物:缆车式、浮船式山区浅水河流取水构筑物:底栏栅式、低坝式7. 岸边式取水构筑物的组成、适用情况和基本型式?组成:集水井(是将河道水引向泵房,为水泵提供良好的吸水条件,并拦截水中漂浮物)、泵房(用于安装水泵)适用:岸边较陡、主流近岸、水位变幅不大、有足够得水深、水质地质条件好基本型式:合建式;分建式8. 河床式取水构筑物的组成、适用情况和基本型式?组成:取水头部、进水管、集水井、泵房适用:河床稳定,河岸较平坦,枯水期主流离岸较远,岸边水深不够或水质不好,而河中具有足够水深或较好水质时。
给排水复习笔记1.给排水管网系统组成及作用给水系统由取水设施(从充足的水源取水),一级泵站,原水输水管道,水厂(包括水处理构筑物,清水池),二级泵站(或送水泵站),清水输水管道,管网,调节构筑物(水塔)等组成。
通常,排水系统是由城市生活污水排水系统、工业废水排水系统和雨水排水系统组成。
城市生活污水排水系统和工业废水排水系统一般可以合并为城市污水排水系统。
给水管网系统(1)输水管渠:从二级泵站到配水管网(2)配水管网(3)调压设施:泵站,减压阀;(4)水量调节设施:水塔,清水池排水管网组成(1)污废水收集设施(2)输送管渠(3)水量调节设施:可以在污水处理厂前或雨水排除口前。
(4)提升泵站(5)附属构筑物:如检查井,跌水井,水封井,雨水口等。
一、给排水管网系统功能和特点1、功能:(1)水量输送:实现一定水量的位置迁移,满足用水与排水地点要求;(2)水量调节:采用贮水措施解决供水、用水与排水的水量不均问题;(3)水压调节:采用加压或减压措施调节水的压力,满足水输送、使用和排放的能量要求。
给水管网系统承担供水的输送、分配、压力调节(压力、减压)和数量调节作用。
排水管网系统承担污废水收集、输送、高程或压力调节和数量调节任务。
3.给水及排水管网系统中常见的附属构筑物及其设置的位置和作用。
配水管网中,还需要安装消防火栓、阀门(闸阀、排气阀、泄水阀等)和检测仪表(压力、流量、水质检测等)等附属设施,以保证消防供水和满足生产调度、故障处理、维护保养等管理需要。
排水管网中设置雨水口、检查井、跌水井、溢流井、换气井等附属构筑物及流量监测设施,便于系统的运行与维护管理。
4.给水管网系统的类型;排水管网系统的体制分类;一、给水管网系统类型1、按水源数目分:(1)单水源给水管网系统:适用于较小的管网系统(2)多水源给水管网系统:适用于较大的管网系统;管理复杂程度高2、按输水方式分类:(1)重力输水管网系统:无动力消耗,运行经济;(2)压力输水管网系统:需要动力消耗;3、按系统构成方式分类(1)统一给水管网系统:相同的水质、水压。
