城市排水及污水处理厂系统组成

给水排水系统分类与组成一、城市给水系统分类与组成1.城市给水系统的分类1)按水源种类划分按水源种类可将城市给水系统划分为以地下水为水源的给水系统和以地表水为水源的给水系统。

2)按供水方式划分按供水方式可将城市给水系统划分为重力给水系统、多水源给水系统、分质给水系统、分压给水系统、循环给水系统和循序给水系统。

3)按使用目的划分按使用目的可将城市给水系统划分为生活给水系统、生产给水系统和消防给水系统。

2.城市给水系统的组成城市给水系统是维持城市正常运作的必要条件，通常由下列工程设施组成。

1)取水构筑物取水构筑物是指用以从地表水源或地下水源取得满足要求的原水，并输往水厂的工程设施。

其可分为地下水取水构筑物和地表水取水构筑物。

(1)地下水取水构筑物。

地下水取水构筑物主要有管井、大口井、辐射井和渗渠几种形式。

(2)地表水取水构筑物。

地表水取水构筑物有固定式和移动式两种，在修建构筑物时，应根据不同的需求和河流的地质水文条件合理选择取水构筑物的位置和形式，它将直接影响取水的水质、水量和取水的安全、施工、运行等各个方面。

2)水处理构筑物水处理构筑物是指用以对原水进行水质处理使水质达到生活饮用或工业生产所需要的水质标准的工程设施，常用的处理方法有沉淀、过滤、消毒等。

处理构筑物主要有过滤池、澄清池、化验室、加药间等原水处理系统设备。

水处理构筑物常集中布置在水厂内。

3)泵站泵站是指用以将所需水量提升到要求高度的工程设施。

按泵站在给水系统中所起的作用，可分为以下几类。

(1)一级泵站。

一级泵站直接从水源取水，并将水输送到净水构筑物，或者直接输送到配水管网、水塔、水池等构筑物中。

(2)二级泵站。

二级泵站通常设在净水厂内，自清水池中取净化了的水，加压后通过管网向用户供水。

(3)加压泵站。

加压泵站用于升高输水管中或管网中的压力，自一段管网或调节水池中吸水压入下一段输水管或管网，以便提高水压来满足用户的需要。

4)输水管(渠)和管网(1)输水管(渠)。

城市污水之城市排水系统的体制和组成（教案）Luoyang Institute Of Science & Technology洛阳理工学院环境工程与化学系《管网与泵站》课程教案第一章排水沟道系统课程学习目标和基本要求：(1)全面掌握和了解城镇排水工程系统规划的基本概念、常识。

(2)准确掌握有关城镇排水管网设计的基本原理以及相关的计算方法。

第一节城市排水系统的体制和组成排水系统：为了系统地排除和处置各种废水而建设的一整套工程设施。

排水体制：污水不同的排出方式所形成的排水系统。

一、规划与定线排水沟道系统应根据城市规划和建设情况统一考虑，分期建设。

排水沟道系统使用年限长，改建困难，因此，应按远期水量设计，远期的规划年限应与城市的总体规划相协调。

排水沟道系统的平面布置，应根据地形、道路建设情况、原有和规划的地下设施，施工条件以及城市污水处理厂的位置等许多因素综合考虑确定。

排水沟道的流向与在街道上的位置应与街道的坡度协调、配合。

（堵塞溢流）在一般情况下，排水沟道应尽量避免设在车行道下，如不可避免，应充分考虑施工对交通和路面建设的影响。

二、排水系统的体制合流制排水系统――将生活污水、工业废水和雨水混合在同一套沟道内排除的系统。

分直排式合流制排水系统和截流式合流制排水系统两种。

分流制排水系统――将污水和雨水分别在两套或两套以上各自独立的沟道内排除的系统。

分完全分流制排水系统、不完全分流制排水系统和半分流制排水系统。

河流1、直排式合流制排水系统（见图1－1）将排除的混合污水不经处理和利用就近直接排入水体。

以往的老城市差不多都是采用这种排水体制。

特点：对水体污染严重；沟道建设相对较少，又不建污水厂，所以投资较低；Luoyang Institute Of Science & Technology洛阳理工学院环境工程与化学系《管网与泵站》课程教案不能满足环境保护的需要，一般不宜采用。

改造这种系统时，常采用截流式合流制排水系统。

污水处理厂施组14日1. 前言污水处理厂施组14日的主要目标是为当地居民提供安全可靠的饮用水。

为了保证水质达到国家标准，我们需要对污水进行严格的处理。

本文将详细介绍污水处理厂的施组情况。

2. 污水处理厂概述污水处理厂主要由以下几个部分组成：进水口、格栅、沉砂池、生物反应器、二沉池和出水口。

下面将对每个部分进行详细介绍。

2.1 进水口进水口是污水处理厂的入口，其作用是将污水引入处理系统。

我们在进水口设置了一个筛网，可以有效去除污水中的大颗粒物，如树叶、纸张等。

2.2 格栅格栅位于进水口的下方，主要用于过滤污水中的固体物质。

格栅的设计非常精密，可以有效去除污水中的杂质，同时还能防止堵塞处理设备。

2.3 沉砂池管道中的固体颗粒通过预处理后，再进入沉砂池。

沉砂池主要通过重力分离的原理，把大部分的固体颗粒留在水流中的水流一侧从而加快水流。

2.4 生物反应器生物反应器是污水处理厂中最重要的环节，通过生物反应作用协助处理污水中的有机物质。

反应池中的微生物可以将污水中的有机物质分解成二氧化碳和水。

同时，生物反应器中还可以去除污水中的氮、磷等化学物质。

2.5 二沉池经过生物反应后，水体中的固体物质就会缩减到一定的比重。

在进入沉淀池后，水体中的可悬浮固体物质将会沉淀到底部，构成污泥或污泥和水混合的状况。

最终，根据污泥和水体的密度不同，将清洁水从水体的上层排除出去。

2.6 出水口出水口是处理后的水排出点，也是整个处理过程最后的一步。

出水口的水质要比进水口的水质好得多，可以安全地用于农田灌溉等。

3. 施组进展污水处理厂的施组已经进行了一段时间。

目前，施组进展非常顺利。

我们对污水处理厂各部分设备进行了调试，各设备正常运行。

生物反应器中的微生物也在吸收和分解污水中的有机物质。

未来，我们将秉持严格的管理，关注水污染问题，尽最大努力保障当地居民的生活用水。

4.污水处理厂施组14日取得了很好的进展，污水处理工作也在取得不错的成效。

溢流对城市排水系统压力的评估一、城市排水系统概述城市排水系统是城市基础设施的重要组成部分，负责收集、输送和处理城市产生的雨水和污水。

随着城市化进程的加快，城市排水系统面临着日益增长的压力，其中溢流现象尤为突出。

溢流是指在降雨或融雪等自然因素影响下，排水系统超出其设计容量，导致雨水和污水溢出进入河流、湖泊或地下水系统。

这不仅会对城市环境造成严重污染，还可能引发城市内涝、水体富营养化等一系列问题。

1.1 城市排水系统的基本组成城市排水系统通常由以下几个基本部分组成：收集系统、输送系统、处理系统和排放系统。

收集系统包括雨水口、检查井等，负责收集地表水；输送系统主要指排水管道和沟渠，将收集到的雨水和污水输送至处理设施；处理系统包括污水处理厂，对污水进行净化处理；排放系统则负责将处理后的水体安全排放到自然水体中。

1.2 溢流现象对城市排水系统的影响溢流现象对城市排水系统的影响是多方面的。

首先，溢流会导致未经处理的污水直接排放到自然水体中，增加水体污染的风险。

其次，溢流还可能引起城市内涝，影响市民的正常生活和出行安全。

此外，溢流还可能对城市基础设施造成损害，如道路、桥梁等。

二、溢流对城市排水系统压力的评估方法对溢流现象进行评估是城市排水系统管理的重要环节。

评估的目的是确定排水系统在不同降雨条件下的运行状况，以及溢流对环境和城市生活的影响程度。

评估方法通常包括以下几个步骤：2.1 数据收集与分析评估溢流对城市排水系统压力的第一步是收集相关数据，包括降雨量、排水系统的流量、水位等。

这些数据可以通过现场监测、历史记录和模型模拟等方式获得。

数据分析的目的是确定排水系统在不同降雨条件下的响应特性。

2.2 模型建立与模拟基于收集的数据，建立城市排水系统的数学模型，模拟不同降雨条件下的排水过程。

模型应能够反映排水系统的动态特性，如管道的流动阻力、检查井的溢流能力等。

通过模型模拟，可以预测在特定降雨条件下的溢流量和溢流时间。

浅谈排水系统的主要组成及布置形式【摘要】排水系统是指收集、输送、处理、利用废水并将废水排入水体的全部工程设施。

城市废水包括生活污水、工业废水和雨水。

将工业废水排入城市生活污水排水系统，就组成了城市污水排水系统。

【关键词】排水系统；组成；布置形式一、城市排水系统的主要组成（一）城市污水排水系统的主要组成城市污水包括生活污水和工业废水，它们的组成有所不同。

城市生活污水排水系统由室内污水管道系统和设备、室外污水管道系统、污水泵站及压力管道、污水厂、出水口及事故排出口五部分组成。

下面具体介绍各个组成部分：（1）室内污水管道系统和设备。

室内污水管道系统和设备的作用是收集生活污水并将其排出至室外庭院或街坊污水管道中去。

在住宅及公共建筑内，各种卫生设备既是人们用水的容器，也是承受污水的容器，还是生活污水排水系统的终端设备。

生活污水从这里经水封管、横支管、立管和出户管等室内管道系统流入室外庭院或街坊管道系统。

在每一出户管与室外庭院或街坊管道相接的连接点处设置检查井，供检查和清通管道时使用。

（2）室外污水管道系统。

埋设在地面下依靠重力输送污水至泵站、污水厂或水体的管道系统称为室外污水管道系统。

它又分为庭院或街坊管道系统和街道管道系统。

①庭院或街坊管道系统。

敷设在一个庭院地面以下，连接各房屋出户管的管道系统称为庭院管道系统。

敷设在一个街坊地面以下，并连接一群房屋出户管或整个街坊内房屋出户管的管道系统称为街坊管道系统，加图1所示。

如果敷设在居住小区内，则称为居住小区管道系统。

生活污水经室内管道系统流入庭院或街坊管道系统，然后再流入街道管道系统。

为了控制庭院或街坊污水管道并使其良好地工作，在该系统的终点设置检查井，称为控制井。

它通常设在庭院内或房屋建筑界线内便于检查的地点。

②街道污水管道系统。

敷设在街道下面用以排除庭院或街坊管道流来的污水的管道系统称为街道行水管道系统。

支管承接由庭院或街坊污水管道流来的污水。

在排水区界内，常按分水线划分成几个排水流域，在各排水流域内，干管汇集输送由支管流来的污水，也常称为流域干管。

路面排水设施的组成路面排水设施是确保道路、桥梁等交通基础设施免受雨水冲刷和积水影响，保障行车安全与道路耐久性的重要组成部分。

它通常由以下几个关键部分组成：1.地表排水系统：-边沟：位于路基两侧的浅沟，用于收集从路面上流下的雨水。

-截水沟：在山体斜坡或高地边缘设置的排水沟，防止地表径流直接冲刷路基。

-急流槽：在陡峭路段或汇水量较大的地方设置的流水通道，具有快速排放大量雨水的能力。

-散水：安装于建筑物墙体下部或其他构筑物边缘的开口，将屋顶或平台上的雨水导向边沟或排水管道。

-盲沟：隐藏在地下且表面覆盖有透水材料的排水沟，主要用于排除地下水或降低地下水位。

2.地下排水系统：-窨井：检查井，提供对地下排水系统的维护通道，并汇集来自地面雨水篦子或泄水孔的雨水。

-泄水孔：安装在路面的金属或塑料格栅结构，允许雨水进入地下排水系统。

-地下次管道：收集雨水并将其导向主要排水管道。

-主要排水管道：承担较大流量雨水传输的任务，连接各个支管并将雨水输送至河流、湖泊或污水处理厂。

3.桥面排水设施：-桥梁排水系统包括桥面横坡设计、泄水管、导流板以及桥墩处的集水箱和泵站等设施。

4.特殊排水结构：-路缘石排水沟：将排水功能集成到路缘石中，形成一体化的排水结构。

-透水铺装：在某些海绵城市理念指导下设计的路面，通过采用透水混凝土、透水砖等材料实现雨水渗透和储存，减少对传统排水设施的依赖。

5.其他辅助设施：-排水泵站：在低洼地带或雨水无法自然排出的地方设置的设备，用于在暴雨期间抽取积水，防止内涝。

-雨水收集系统：现代可持续发展策略中的重要设施，用于收集和存储雨水以供后续再利用。

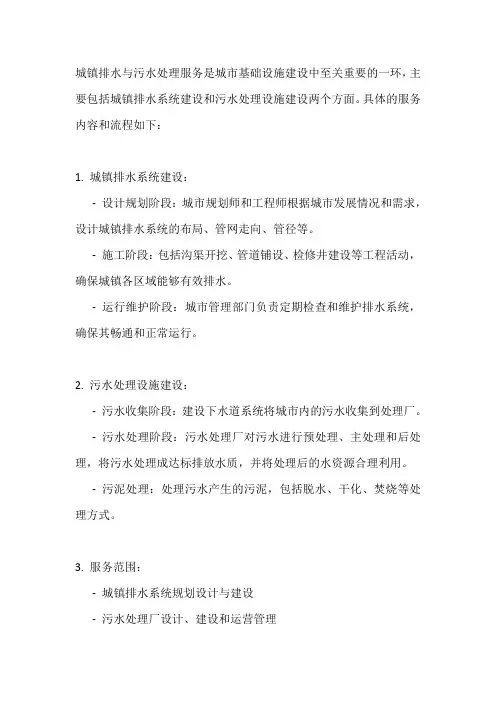

城镇排水与污水处理服务是城市基础设施建设中至关重要的一环，主要包括城镇排水系统建设和污水处理设施建设两个方面。

具体的服务内容和流程如下：
1. 城镇排水系统建设：
-设计规划阶段：城市规划师和工程师根据城市发展情况和需求，设计城镇排水系统的布局、管网走向、管径等。

-施工阶段：包括沟渠开挖、管道铺设、检修井建设等工程活动，确保城镇各区域能够有效排水。

-运行维护阶段：城市管理部门负责定期检查和维护排水系统，确保其畅通和正常运行。

2. 污水处理设施建设：
-污水收集阶段：建设下水道系统将城市内的污水收集到处理厂。

-污水处理阶段：污水处理厂对污水进行预处理、主处理和后处理，将污水处理成达标排放水质，并将处理后的水资源合理利用。

-污泥处理：处理污水产生的污泥，包括脱水、干化、焚烧等处理方式。

3. 服务范围：
-城镇排水系统规划设计与建设
-污水处理厂设计、建设和运营管理
-排水管道疏通和维修服务
-污水处理设备供应和安装
-污水处理工艺改进和优化服务
4. 环保意识提升：
-加强对居民和企业的环保意识宣传，促使他们减少废水排放，提高水资源利用效率。

城镇排水与污水处理服务的目标是保障城市环境卫生、提高水资源利用效率，需要政府、企业和社会各界共同努力，注重科学规划、技术创新和环保意识的提升。

城市排水规划模板排水系统与污水处理要求城市排水规划模板：排水系统与污水处理要求一、引言城市排水规划是城市建设的重要环节，涉及城市的生活供水、污水处理、雨水排放等方面。

排水系统和污水处理是城市排水规划的关键要素，对于城市的可持续发展具有重要意义。

二、排水系统1. 雨水排放城市排水系统应当建立合理的雨水排放网络，包括收集雨水的设施、雨水处理设备以及排放雨水的出口。

在设计排水系统时，应考虑城市的地形、气候条件以及降雨频率，并确保排放系统能够有效地将雨水引导到河流、湖泊或海洋中去。

2. 生活污水集中处理城市居民的生活污水需要进行集中处理，以确保水质的安全与卫生。

排水系统应当包括污水的收集、输送以及处理设备，并合理规划污水处理厂的位置，以便将处理后的污水再利用或安全地排放。

三、污水处理要求1. 污水处理工艺城市污水处理厂应采用适当的处理工艺，如生物膜法、活性污泥法等。

这些工艺能够有效去除污水中的有机物、氮、磷等污染物，以及细菌与病毒，保障处理后的水质符合相关标准。

2. 污泥处理污水处理过程中产生的污泥需要进行处理，以防止其对环境造成二次污染。

可以采用干化、堆肥处理等技术对污泥进行处理，使其达到无害化处理的要求，并可作为肥料或能源的再利用。

3. 排放标准处理后的污水应符合相关的排放标准，以确保污水排放不对环境造成不良影响。

在设计排放标准时，应参考国家和地方的环境保护法规，并结合当地的环境容量、水资源状况等因素，制定合理的排放限制。

四、城市排水规划模板1. 数据收集与分析城市排水规划应开展相关数据的收集与分析工作，包括城市人口、用水需求、雨水流量等方面的数据。

通过对各项数据的分析，可以更好地制定合理的排水规划模板。

2. 设计排水系统基于数据的分析结果，设计合理的排水系统。

包括雨水收集设施、污水收集管网、处理设备等。

在设计过程中，要充分考虑城市的地势、雨水量、土壤条件等因素，并确保排水系统的可靠性和高效性。

3. 制定维护计划城市排水系统需要定期的维护与保养，以保证其正常运行。

给排水系统概述随着城市化的进程，给排水系统在城市建设中的重要性日益凸显。

给排水系统是指将城市中的供水、排水、雨水系统有机地结合起来，以确保城市居民生活和生产所需的水资源供应、废水排放和雨水排放的系统。

本文将对给排水系统的概念、组成以及在城市建设中的重要作用进行全面阐述。

一、概念及组成给排水系统是城市基础设施的重要组成部分，由供水系统、排水系统和雨水系统三部分组成。

1. 供水系统供水系统是保障城市居民日常用水需求的基础设施，主要包括水源、水处理、输水管网以及供水设施等组成部分。

水源可以是地下水、河流、湖泊等，通过水处理设施对水进行净化处理后，再经过输水管网输送到用户家中。

2. 排水系统排水系统是保障城市居民废水排放的基础设施，主要包括污水处理、污水管网以及污水收集设施等组成部分。

污水通过管网收集到污水处理厂进行处理，经过过滤、沉淀、生物分解等工艺，将废水中的污染物去除，然后经过排水管网排放到河流或海洋中，保障水体的清洁。

3. 雨水系统雨水系统是保障城市雨水排放的基础设施，主要包括雨水收集、雨水排放以及雨水利用等组成部分。

雨水通过排水系统中的雨水收集设施进行收集，经过排水管网排放到雨水沟或转运至排水设施，同时也可以通过雨水利用系统回收利用，例如用于冲水、灌溉等方面。

二、给排水系统在城市建设中的作用给排水系统在城市建设中起着至关重要的作用，主要体现在以下几个方面。

1. 提供可靠的供水给排水系统能够确保城市居民得到充足、安全的供水，满足他们的日常生活、生产和消防用水需求，促进城市的经济发展和社会进步。

2. 确保废水的安全排放通过排水系统，废水可以得到集中处理，经过污水处理厂进行净化后排放，有效防止废水对环境的污染，减少水污染对人体和生态系统的影响。

3. 保障城市的防洪排涝能力雨水系统的建设使城市具备了更好的防洪排涝能力。

通过雨水收集和排放设施，使得雨水能够及时、高效地排放，减少城市内涝的发生，保护城市的基础设施和居民财产安全。

城市污水处理系统简介
污水处理系统是城市环保工程的重要组成部分，其作用是将城市居民生活、工
业生产等产生的污水进行处理，使之达到排放标准，保护环境和人类健康。

污水收集
城市污水处理系统开始于污水的收集，污水通过下水道系统被传送至处理厂。

为了避免雨水和地下水的混入，城市通常会采用分流系统，即将雨水和污水在收集过程中分开收集。

污水处理工艺
城市污水处理系统通过多个处理工艺对污水进行处理，主要包括以下几个步骤：
1.初级处理：通过格栅和沉砂池去除污水中的大颗粒物和沉淀物。

2.中级处理：采用生物反应器（如活性污泥法）或物理化学方法去除
有机污染物和氮、磷等营养物质。

3.深度处理：如采用膜分离技术、氧化沟或生物滤池等技术，进一步
净化污水，使之符合排放标准。

污水处理厂设施
城市污水处理厂通常包括污水处理设备、处理池、消毒系统等关键设施。

其中，污水处理设备包括泵站、曝气系统、絮凝剂投加系统等；处理池包括沉淀池、生物处理池、厌氧消化池等。

污水处理后的利用
经过处理后的污水可以作为再生水资源，用于灌溉、工业用水等，也可以通过
高级处理后用于城市供水或者工业生产，实现资源的循环利用。

污水处理系统的挑战和发展
城市污水处理面临着污染物种类和浓度的复杂性、处理技术提升的需求以及投
入运营的维护和管理难题。

未来城市污水处理系统的发展方向包括提高处理效率、降低能耗、实现智能化管理等。

结语
城市污水处理系统是城市环保的重要保障，通过不断创新和完善技术，可以更好地保护环境、改善生活质量，为可持续发展贡献力量。

排水体制的类型选择排水体制的类型选择为了系统地排除和处置各种废水而建设的一整套工程设施称为排水系统。

生活污水、工业废水和雨水可以采用一套沟道系统或是采用两套或两套以上的各自独立的沟道系统来排除，污水的这种不同的排除方式所形成的排水系统，称为排水系统的体制，简称排水体制，主要有合流制和分流制两种系统。

1.排水体制的类型⑴合流制排水系统是将生活污水、工业废水和雨水混合在同一套沟道内排除的系统。

早期的合流制排水系统是将排除的混合污水不经处理和利用，就近直接排入水体，缺点对水体污染严重。

改造老城市直排式合流制排水系统时，常采用截流式合流制排水系统。

这是在早期建设的基础上，沿水体岸边增建一条截流干沟，并在干沟末端设置污水厂。

这种排水系统虽然比直排式有了较大的改进，但在雨天，仍可能有部分混合污水因直接排放而污染水体。

⑵分流制排水系统是将污水和雨水分别在两套或两套以上各自独立的沟道内排除的系统。

2.排水系统的组成与布置形式排水系统是指排水的收集、输送、处理和利用，以及排放等设施以一定方式组合成的总体。

⑴城市污水排水系统的主要组成部分城市污水包括排入城镇污水管道的生活污水和工业废水，将工业废水排入城市生活污水排水系统，就组成城市污水排水系统，由下列几个主要部分组成：①室内污水管道系统及设备。

其作用是收集生活污水，并将其排送至室外居住小区污水管道中去。

②室外污水管道系统分布在地面下的依靠重力流输送污水至泵站、污水厂或水体的管道系统称室外污水管道系统，它又分为居住小区管道系统及街道管道系统。

③污水泵站及压力管道污水一般以重力流排除，但是往往由于受到地形等条件的限制而发生困难，这时就需要设置泵站。

压送从泵站出来的污水至高地自流管呈至污水厂的承压管段，称为压力管道。

④污水厂供处理和利用污水、污泥的`一系列构筑物的综合体称为污水处理厂。

⑤出水口及事故排出污水排入水体的渠道和出口称为出水口，它是整个城市污水排水系统的终点设备。

城市排水及污水处理厂系统组成排水系统主要包括两种：城市污水系统和雨水排水系统。

城市排水体制一般分为合流制和分流制两种基本方式。

根据CJJ 68—2007《城镇排水管渠与泵站维护技术规程》2。

1.2和2。

1。

3规定:合流制是用一个排水系统收集、输送污水和雨水的排水方式;分流制是用不同排水系统分别收集、输送污水和雨水的排水方式。

1、污水系统城市污水系统的作用是收集住宅和公共建筑的污水并输送至污水厂，由五部分组成。

1）室内污水管道系统联结室内用水设备和室外沟道，以排除用过的水。

在住宅、学校、机关和宾馆内，各种承受污水的容器是生活污水排水系统的起端设备。

从这里经支管、竖管和出户管等室内管道系统流入室外居住小区管道系统.2）室外污水管道系统分布地面下的依靠重力输送污水至泵站、污水处理厂的管道系统统称为室外污水管道系统。

它又分为居住小区污水管道系统和街道污水管道系统。

（1）居住小区污水管道系统居住小区污水管道系统是指设在居住小区内,连接建筑物出户管的污水管道系统。

它分为接户管、小区支管和小区干管。

接户管是指布置在建筑物周围接纳建筑物各污水出户管的污水管道。

小区污水支管是指布置在居住小区内与接户管连接的污水管道，一般布置在小区的道路下。

小区污水干管是指在居住小区内，接纳各居住组团内小区支管流来的污水，排入污水管道，一般布置在小区道路或市政道路下。

居住小区污水排入城市污水排水系统时,其水质必须符合《污水排人城市下水道水质标准》。

居住小区污水排出口的数量和位置，必须经城市污水管网管理部门的同意。

（2）街道污水管网系统铺设在街道下的城市污水管网由城市支管、干管和主干管组成。

支管承受居住小区干管流来的污水.在排水区界内，常划分成几个排水流域.在各个排水流域内干管是收集输送支管流来的污水,常称流域干管.主干管是收集输送两个或两个以上干管流来的污水管道.各主干管汇集由总干管把污水输送至总泵站到达污水处理厂。

(3)城市污水管网系统上的附属构筑物城市污水管网系统上的附属构筑物有检查井、跌水井、溢流井、倒虹吸管等等。

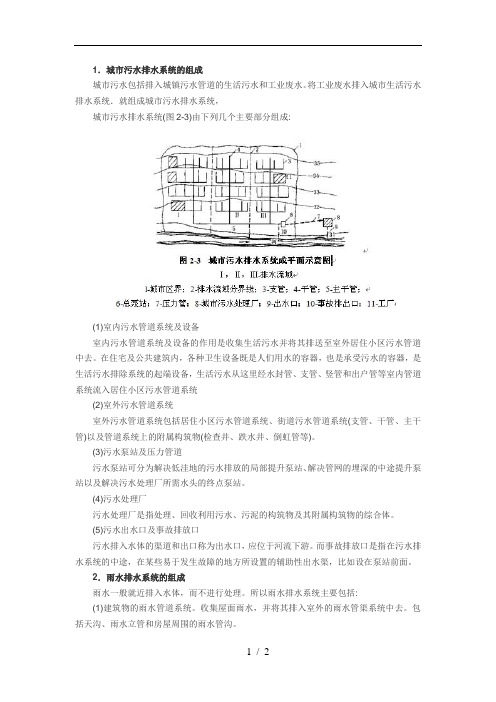

1．城市污水排水系统的组成城市污水包括排入城镇污水管道的生活污水和工业废水。

将工业废水排入城市生活污水排水系统．就组成城市污水排水系统，城市污水排水系统(图2-3)由下列几个主要部分组成:(1)室内污水管道系统及设备室内污水管道系统及设备的作用是收集生活污水并将其排送至室外居住小区污水管道中去。

在住宅及公共建筑内，各种卫生设备既是人们用水的容器，也是承受污水的容器，是生活污水排除系统的起端设备，生活污水从这里经水封管、支管、竖管和出户管等室内管道系统流入居住小区污水管道系统(2)室外污水管道系统室外污水管道系统包括居住小区污水管道系统、街道污水管道系统(支管、干管、主干管)以及管道系统上的附属构筑物(检查井、跌水井、倒虹管等)。

(3)污水泵站及压力管道污水泵站可分为解决低洼地的污水排放的局部提升泵站、解决管网的埋深的中途提升泵站以及解决污水处理厂所需水头的终点泵站。

(4)污水处理厂污水处理厂是指处理、回收利用污水、污泥的构筑物及其附属构筑物的综合体。

(5)污水出水口及事故排放口污水排入水体的渠道和出口称为出水口，应位于河流下游。

而事故排放口是指在污水排水系统的中途，在某些易于发生故障的地方所设置的辅助性出水渠，比如设在泵站前面。

2．雨水排水系统的组成雨水一般就近排入水体，而不进行处理。

所以雨水排水系统主要包括:(1)建筑物的雨水管道系统。

收集屋面雨水，并将其排入室外的雨水管渠系统中去。

包括天沟、雨水立管和房屋周围的雨水管沟。

(2)居住小区或工厂、街道雨水管道系统。

包括雨水口、小区雨水沟、支管、干管等。

(3)雨水泵站及压力管道。

因雨水径流量大，应尽量少设或不设雨水泵站。

(4)出水口及事故排放口。

3．工业废水排水系统的组成将工业企业中产生的工业废水收集、回收利用和处理的设施就称为工业废水排水系统，其主要包括:(1)车间内部管道系统及设备。

主要用于收集各生产设备排出的工业废水，并将其排送至车间外部的厂区管道系统。
