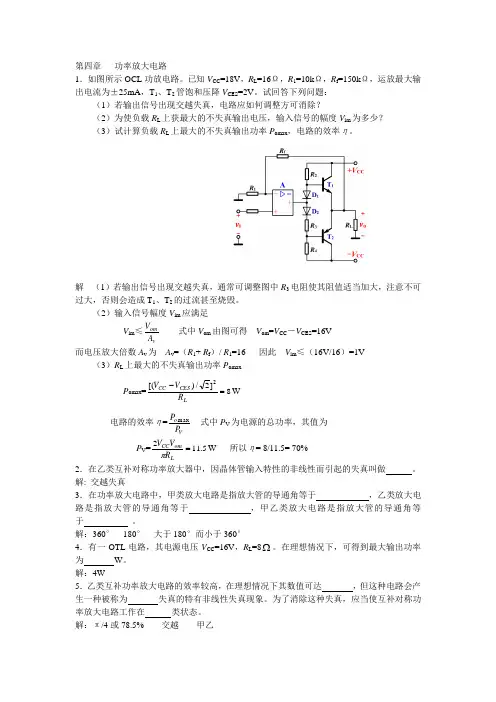

第四章 功率放大电路1．如图所示OCL 功放电路。
已知V CC =18V ，R L =16Ω，R 1=10k Ω，R f =150k Ω，运放最大输出电流为±25mA ，T 1、T 2管饱和压降V CES =2V 。
试回答下列问题：（1）若输出信号出现交越失真，电路应如何调整方可消除？（2）为使负载R L 上获最大的不失真输出电压，输入信号的幅度V im 为多少？（3）试计算负载R L 上最大的不失真输出功率P omax ，电路的效率η。
解 （1）若输出信号出现交越失真，通常可调整图中R 3电阻使其阻值适当加大，注意不可过大，否则会造成T 1、T 2的过流甚至烧毁。
（2）输入信号幅度V im 应满足V im ≤v om A V 式中V om 由图可得 V om =V CC －V CES =16V 而电压放大倍数A v 为 A v =（R 1+ R f ）/ R 1=16 因此 V im ≤（16V/16）=1V（3）R L 上最大的不失真输出功率P omaxP omax =8]2/)[(2=-LCES CC R V V W 电路的效率η=V o P P max 式中P V 为电源的总功率，其值为 P V =5.112=Lom CC R V V πW 所以η= 8/11.5= 70% 2．在乙类互补对称功率放大器中，因晶体管输入特性的非线性而引起的失真叫做 。
解: 交越失真3．在功率放大电路中，甲类放大电路是指放大管的导通角等于 ，乙类放大电路是指放大管的导通角等于 ，甲乙类放大电路是指放大管的导通角等于 。
解：360° 180° 大于180°而小于360°4．有一OTL 电路，其电源电压V CC =16V ，R L =8Ω。
在理想情况下，可得到最大输出功率为 W 。
解：4W5．乙类互补功率放大电路的效率较高，在理想情况下其数值可达 ，但这种电路会产生一种被称为 失真的特有非线性失真现象。
习题七 功放电路一、判断题 1．低频电压放大器的主要任务是把微弱的信号电压放大，输出功率并不一定大。
（ √ ） 2．多级放大器的末级能输出足够大的功率来驱动负载，这类主要用于向负载提供足够信号功率的放大电路称为功率放大器。
（ √ ） 3．电压放大器是向负载提供不失真的电压信号，讨论的主要是失度真的大小、效率和功率等指标。
（ ⨯ ）4．低频功率放大器主要是要求输出足够大的不失真（或失真小）的功率信号。
（ √ ） 5．从音频功率放大器的框图来看，它可以简单地视作电压放大器与电流放大器的组合。
（ √ ）6．能作为电压放大级的电路，除了通常采用的共发射极电压放大器，还有共集电极放大器。
（ ⨯ ） 7．一般来说，稳定工作点电压放大器比射极跟随器的基极偏置电阻大，所以，前者的基极电流相对于偏置电路的电流可以忽略不计。
（ √ ） 8．对于射极跟随器来说，加重负载或增大输入信号时，输出信号负半波会出现削波失真。
（ ⨯ ）9．互补输出功率放大器，NPN 管负责输出正半周，PNP 管负责输出负半周，两个半周波形叠加，在负载上得到完整的输出波形；既撇开了单管工作时发射极电阻无谓的功耗，又解决了单一型管工作（负载重）时出现的半波削波问题，可谓一举两得。
（ √ ） 10．乙类互补对称功放电路存在交越失真。
（ √ ） 11．甲乙类互补对称功放电路不能消除交越失真。
（ ⨯ ） 12．OTL 互补对称功放由单电源供电，OCL 互补对称功放由正负双电源供电。
（ √ ）13．静态时，OTL 互补对称功放电路的输出电容两端压降等于电源电压的一半。
（ √）14．功率管热击穿的本质原因是其b-e 间电压BE U 的负温度特性。
（ √ ）15．功率放大电路与电压放大电路、电流放大电路的共同点是： （1）都使输出电压大于输入电压。
（ ⨯ ） （2）都使输出电流大于输入电流。
（ ⨯ ） （3）都使输出功率大于输入功率。
（ √ ）二、选择题1．下列哪种电路不是功率放大器的组成部分。
【电子线路学案】第七章低频功率放大器（一）班级：姓名：学号：一．学习目标：1．了解低频功率放大器主要任务和分类；2．熟悉功率放大器与电压放大器的区别；3．理解单管功率放大器，乙类推挽功率放大器的电路组成及工作原理；4．掌握单管功率放大器，乙类推挽功率放大器的最大输出功率的计算。
二．重点难点：1．低频功率放大器的主要任务和分类；2．单管功率放大器；3．乙类推挽功率放大器。
三．预习检查：填空：1．提高功率放大器效率的根本途径是。
为保证功率晶体管安全工作，在为功率放大器选用晶体三极管时，应考虑、和三个参数。
2．一个性能良好的功率放大器应满足、、、几个基本要求。
3．功率放大器以功放管的静态工作点在特性曲线上的位置不同分为三类工作状态，即Q点在为甲类，Q点在为乙类，Q点在为甲乙类。
4．功率放大器中输入，输出变压器的作用，一方面是，另一方面用来。
采用变压器输出，主要是利用它的作用，以获得最佳的，从而使负载得到尽可能大的功率。
5．有一甲类功率放大器，其输出变压器原先按8Ω扬声器，有人把它错接成3.5Ω的，其他条件不变，则输出功率，电源提供功率。
（变大、变小、不变）判断：6．分析低频功率放大器一般采用图解分析法。
（）7．由于甲类功放的失真最小，应用的最广。
（）8．在甲类单管功率放大器中，输入信号越小且输出功率越小时管子的损耗就越大。
（）9．当甲类单管功率放大器有交流信号输入时，输出功率为V G I CQ/2,所以效率最低。
（）10．功放电路的效率主要与电路的工作状态有关。
（）选择：11．功率放大电路可分为甲类、乙类、甲乙类，它们是根据（）进行分类的。
A.电路特点B.电压放大倍数C.电流特点D.三极管静态工作点选择情况12．甲类功率放大器的最高理论效率是（）A.35% B.50% C. 78.5% D.80%13．在下列功放电路中，效率最高的是（）A.甲类B.乙类C.甲乙类D.丙类14．甲类功率放大器效率低是因为（）A.只有一个功放管B.静态电流过大C.管压降大D.变压器效率低15.在单管功率放大器中，输出功率减小时（）A.电源消耗功率减小B.电源消耗功率不变C.功放管的损耗减小D.功放管的损耗不变四．课堂练习：判断：1．甲类功放的收音机，音量越大越费电。
otl功率放大电路OTL功率放大电路是指输出变压器（OutputTransformer-Less）功率放大电路，它是一种不需要输出变压器的功率放大电路。
OTL功率放大电路的出现是为了解决传统功率放大电路中输出变压器的一些问题，如：体积大、重量重、成本高、失真大等。
本文将详细介绍OTL功率放大电路的原理、优点、缺点及应用。
二、OTL功率放大电路的原理OTL功率放大电路是一种直接耦合输出的功率放大电路。
它的原理是通过电容和电阻等元器件将功率放大电路与负载（如喇叭）直接连接起来，从而实现功率放大。
由于没有输出变压器，所以OTL功率放大电路可以减少失真和频率响应的问题，提高音质和音乐的表现力。
三、OTL功率放大电路的优点1、音质好：由于OTL功率放大电路不需要输出变压器，所以可以减少失真和频率响应的问题，提高音质和音乐的表现力。
2、成本低：由于没有输出变压器，所以OTL功率放大电路的成本相对较低。
3、体积小：由于没有输出变压器，所以OTL功率放大电路的体积相对较小，方便携带和移动。
4、重量轻：由于没有输出变压器，所以OTL功率放大电路的重量相对较轻，方便携带和移动。
5、功率大：由于OTL功率放大电路的输出电阻较小，所以可以输出更大的功率，适用于大型音响系统。
四、OTL功率放大电路的缺点1、输出电阻低：由于OTL功率放大电路的输出电阻较低，所以需要匹配合适的负载才能发挥最佳效果。
2、电源噪声：由于OTL功率放大电路的输出电阻较低，所以对电源噪声的抗干扰能力较差，需要选择高质量的电源。
3、电容电压高：由于OTL功率放大电路的输出电容电压较高，所以需要选择高压电容，增加成本。
五、OTL功率放大电路的应用OTL功率放大电路适用于需要高品质音质的场合，如：家庭音响、音乐会、录音棚等。
由于OTL功率放大电路的优点，它在音乐爱好者和音响工程师中得到了广泛的应用。
随着科技的发展和人们对音乐品质的要求不断提高，OTL功率放大电路将在未来得到更广泛的应用。
