地下室管线综合布置专项方案
根据地下室水、电、消防、弱电、通风设计图纸要求及施工现场实际情况制定本方案。

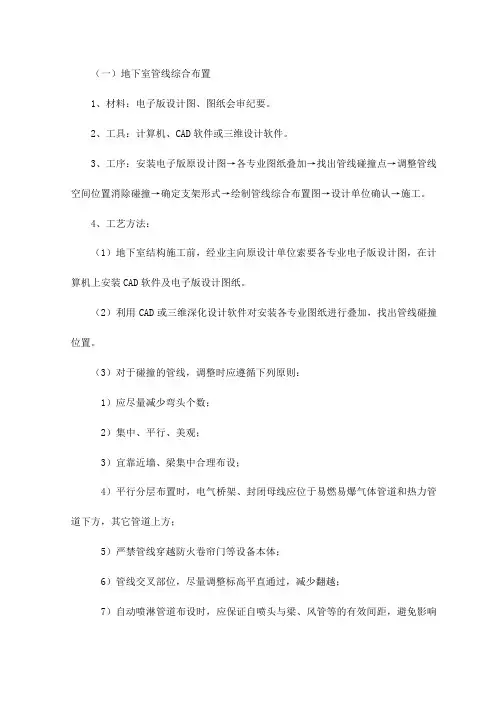

一、总则：
有压管让无压管、小管让大管、圆形管让矩形管，碰撞处分层布置，保证空间使用功
能及管线布置的合理美观。在设备、管线参数确定后，施工前完成深化设计，利用BIM软
件对各专业图纸进行叠加，找出管线、设备的碰撞位置，对于碰撞的管线、设备进行调整。
避免管线经过车道出入口等公共部位或靠墙边（角）敷设，大空间内各类管线要求上翻。
质量控制要点：成排成线，管线设备标高、朝向一致，合理布局、维护方便。
为使地下室管线、设备整体布局有序、合理美观，降本增效。要求地下室所有管线设
备安装完成后净高保证2.6m及以上。为最大程度的提高和满足建筑使用空间，本项目地下
室管道、桥架不进行分层安装，联合支架只设单层。
地下室建筑及结构情况：
①、从地下室建筑施工图可以看出：地下室统一建筑标高-5.200（101.100），主
楼部分统一标高±0.000（106.300），降板板区域统一标高-1.200（105.100）。
②、从地下室结构施工图可以得知：地下室Y方向○M-○N轴和○E-○F轴间梁多数
为450*1100，○L-○M轴和○F-○G轴梁多数为450*900，其他梁多数为450*800。
③、根据上述建筑标高及结构梁的大小得知，○M-○N轴和○E-○F轴间梁处最大空间
2.90米，○L-○M轴和○F-○G轴梁处最大空间3.10米，其他梁处最大空间3.20米。
二：各系统具体布置如下：
1、桥架系统：
1.1、布置：
1.1.1、专用变压器出线桥架：从6#栋地下室专变房沿○14-○15轴间Y方向底边距地
2.90米安装，至○M-○N轴间平开三通沿X方向底边距地2.60米安装。在○D-○E轴间平
2
开四通沿Y方向底边距地2.60米安装。各栋号支线桥架接自上述主桥架，底边距地不得低
于主桥架。
1.1.2、公用变压器出线桥架：①公变房1 位于2#3#栋间地下室，供电范围1#-3#
栋公用负荷。从配电房引出至○M-○N轴间平开三通沿X方向底边距地2.60米安装。②公
变房2 位于6#栋地下室，供电范围5#-6#栋公用负荷。从配电房引出至○E-○F轴间平开
三通沿X方向底边距地2.60米安装。③公变房3 位于7#栋地下室，供电范围7#-8#栋公
用负荷。从配电房引出至○27-○28轴间沿Y方向底边距地2.90米安装，至○M-○N轴间平开
三通沿X方向距地2.60米安装。各栋号支线桥架接自上述主桥架，底边距地不得低于主桥
架。
1.2、支架形式：采用“U”字架，支架间距不得超过2.0米。
1.2.1、单根150及以下桥架支架采用L25*3等边角钢制作；单根300及以下桥架支
架采用L30*3等边角钢制作；单根400至600桥架支架采用L40*4等边角钢制作；单根600
以上桥架支架采用L50*5等边角钢制作。两根及以上桥架并列安装时应共用支架，桥架总
宽度300及以下支架采用L30*3等边角钢制作；总宽度300至600支架采用L40*4等边角
钢制作；总宽度600以上桥架支架采用6.3#槽钢制作。
1.3、套管安装：①通过人防防护墙及密闭墙的电缆桥架不得直接穿越，应断开按人
防工程要求和标准设置防护密闭套管穿过。②电缆桥架不得穿越有防水的外墙，电缆穿越
时应设置柔性防水套管。
1.4、当桥架与水系统管道、通风系统管道交叉时应上翻越过水管、风管安装。
1.5、桥架工程实例参考图片：
支架布置合理，接地扁钢标识清楚
3
电气桥架，专用固定支架，焊接牢固，防腐满足要求
成排桥架，布置合理，共用支吊架采用C型钢+槽钢整体支架体系
2、排水系统：
地下室无自然排水系统管道，压力排水系统与给水系统一起布置，布局及支架要求同
给水系统。
3、给水系统：
3.1、布置：地下室设低、中、高、超高四个区的DN100衬塑镀锌给水钢管，中心相隔
4
间距200MM水平并列布置，在○M-○N轴和○E-○F轴、○4-○5轴和○29-○30轴形成环网。
主楼四个区供水主管分别接入地下室主环管。地下室给水管道基本无单管安装现象。
3.2、支架：见下文4.2条。
3.3、套管安装：①通过人防防护墙及密闭墙时应按人防工程要求和标准设置防护密
闭套管，在人防区内侧设置防爆阀。②非人防墙应设置大于管道一个等级的刚性套管，套
管与墙体完成面平，管道安装完成后墙体两侧须安装装饰盖。③穿越有防水的外墙应设置
柔性防水套管。
3.4、给水工程实例参考图片：
成排管道弯头处排成一条线
套管外设装饰盖，起到防火与美观的作用
5
各种管道标识明显，水流方向标识清楚，顶部采用装饰圈收口
人防套管密闭肋规范，管道光滑，焊接饱满，无夹渣、气孔
4、消防管道系统：
4.1、布置：消防水泵房设在5#栋地下室，泵房内设消防栓系统加压泵两台，自动喷
淋系统加压水泵两台。①消防栓系统：设低、高区两趟DN150镀锌钢管，中心相隔间距300MM
与给水管道水平并列布置，在○M-○N轴和○E-○F轴、○4-○5轴和○29-○30轴形成环网。
主楼低、高区消防栓主管分别接入地下室主环管。②自动喷淋系统：分四个区的DN150镀
6
锌钢管从消防水泵房开始沿○4-○5轴之间Y方向，与给水管道并列敷设至○G-○H轴间，
再沿○G-○H轴之间X方向安装至各支管。
4.2、支架：①单根管道：DN32及以下管道应采用L30*3“L”型角钢支架；DN40-65
管道应采用L40*4“L”型角钢支架；DN80及以上管道采用L50*5“U”型角钢支架；每支
架处做“U”型圆钢包箍抱紧管道。②任意两根及以上的给水、消防、压力排水管道安装
在同一区域内且同方向安装时，应一并制作联合支架，采用“U”字型槽钢支架，制作工艺
要求参照集团公司“建筑工程细部做法图集”第五章安装工程支吊架的制作。
4.3、套管安装：①通过人防防护墙及密闭墙时应按人防工程要求和标准设置防护密
闭套管，在人防区内侧设置防爆阀。②非人防墙应设置大于管道一个等级的刚性套管，套
管与墙体完成面平，管道安装完成后墙体两侧须安装装饰盖。③穿越有防水的外墙应设置
柔性防水套管。
4.4、消防管道工程实例参考图片：
消防喷淋管道间距一致，标识清楚、成排成线
7
喷淋管道末端应采用梯形防晃支架
槽钢支架选型正确，加工45度角切割煨弯焊接，管卡型钢机械开孔
当风管宽度大于1.2 m时，其下部增设喷头，吊架采取管道延长至末端设置
8
5、防排烟系统：
5.1、布置：按设计图纸进行布局，但与照明灯具、给排水管道、消防管道、电缆桥架
等交叉碰撞时，应先考虑照明灯具、给排水管道、消防管道、电缆桥架移位，设置过桥上
翻弯等处理方式，然后再考虑防排烟管道移位，但须在设计要求和规范要求的范围内偏移。
5.2、支架：本项目最大风管为1500*400，最小风管为500*350。支吊架单独设置，但
应满足：
5.2.1、宽度小于等于500MM的支架间距不能大于3M，吊架横梁采用L40*4角钢，
圆钢吊杆直径不小于14MM；宽度500-1000MM的支架间距不能大于2M，吊架横梁及吊杆均
采用5#槽钢；宽度1000MM及以上的支架间距不能大于1.5M，吊架横梁及吊杆均采用6.3#
槽钢。
5.2.2、垂直安装时，支架材质参照水平安装吊架，间距不能大于3M，单根直管至
少要有2个以上的固定点。
5.2.3、支吊架不能安装在风口、风阀以及检查门内自控机构处，离风口接管的间距
不得小于200MM。
5.2.4、风管长度大于20M时应设置防止摇晃的固定点，每个不该少于1M。
5.2.5、吊架的螺孔应选用机器加工。吊杆应平直，螺纹无残缺、光亮。安装后各副
支吊架的受力应平均，无明显变形。
5.3、套管安装：本项目无穿越人防防护墙和密闭墙的风管，但在穿越其他墙体时应按
规范要求设置套管，风管与套管间应采用不燃且对人体无危害的柔性填充料封堵。
5.4、防排烟管道工程实例参考图片：
设备安装支架结实耐用、防腐到位，减震厚实
9
排烟管道安装，法兰采用倒角法兰，美观实用，标识清楚
风管末端固定支架设置合理
6、综合布管实例图片：
10
