第三章：污水处理设计
3.1污水处理厂厂址的选择
1）厂址与规划居住区或公共建筑群的卫生防护距离应根据当地具体情况，与有关环
保部门协商确定，一般不小于300m。
2）厂址应在城镇集中供水水源的下游，至少500m。
3）厂址应尽可能的占用农田和不占用良田，且便于农田灌溉和消纳污泥。
4）厂址应尽可能设在城镇和工厂主导风向的下方。
5）厂址应设在地形有适当坡度的城镇下游地区，使污水有自流的可能，以节约动力
消耗。
6）厂址应考虑汛期不受洪水的威胁。
7）厂址的选择应考虑交通运输、水电供应、水文地质等条件。
8）厂址的选择应结合城镇总体规划，考虑远景发展，留有充分的扩建余地。
根据城市的布置形式，在城市的北侧有较密集的城市居住区，而在城市的南侧，
则较为空旷，所以污水处理厂初定在城市的南侧。根据城市河流的流向考虑，污水处
理厂设在受纳水体的下游，在本设计中，因为在河流的中下游有水源保护地，所以，
污水处理厂应尽量远离水源保护地，所以设在河流的最下游。同时，因为城市的主导
风向为西北风，所以能够满足在夏季下风向的要求。在满足以上条件后，根据地形，
地质，交通和水电供应等因素考虑，结合远期规划，设定污水处理厂，见污水管网布
置图。
3.2污水处理厂处理工艺流程选择

污水处理厂的工艺流程是指达到所要求的处理程度的前提下，污水处理各单元的
有机组合，以满足污水处理的要求，而构筑物的选型是根据处理构筑物形式的选择，
以达到各构筑物处理的最佳效果。
污水受纳水体有一定的自净能力，可以根据水体的自净能力来确定污水处理程
度，考虑水体的自净功能可以提高经济效果，但是考虑到污水可能受到污染，而使水
体遭到破坏，根据污水量不是很大，水体上游排污和远期考虑，所以，本设计中对水
体的自净效果不予以考虑。城市污水在进入受纳水体时，处理程度达到国家一级B
如有你有帮助，请购买下载，谢谢！
2页
处理标准。
对城市生活和生产污水采用何种处理流程，还需要根据污水的水质，水量，回收
其中含有的有用物质的可能性和经济性，排放标准和水体的具体规定，并通过调查和
经济比较后决定。

剩余污泥
回流污泥
污泥脱水
污泥消化池

贮泥池

污泥浓缩池

出水
计量设备
消毒接触池

进水
辐流二沉池
A-A-O工艺生物处理池
平流初沉池
涡流沉沙池

泵房及格栅

工艺流程简图
目前，国内外大中小型污水处理厂一般均采用活性污泥法，随着污水处理技术的
发展，活性污泥法已由传统型发展为改良型，用于城市污水处理较成熟的方法有：
AB法、氧化沟法、A2/O法、SBR活性污泥法。
AB法对于城市污水含有大量工业废水的情况，可以达到较高的处理要求，其处
理效率高，出水水质好，抗冲击负荷和抗毒能力强，运行管理方便，但其脱氮除磷的
效果差，故不采用AB法。
氧化沟工艺流程简单，运行管理方便，氧化沟工艺不需要初沉池和污泥消化池。
运行稳定，处理效果好，氧化沟的BOD平均处理水平可达95%左右。氧化沟水力停
留时间长，泥龄长，一般为20－30d，污泥在沟内达到除磷脱氮的目的，除磷效果较
差。规模较小的情况下，氧化沟的基建投资更省。
SBR是传统活性污泥法的一种变形，处理效果稳定，对水量、水质变化适应性
强，耐冲击负荷。SBR在运行操作过程中，可以通过时间上的有效控制和变化来满
足多功能的要求，具有极强的灵活性。污泥活性高，浓度高且具有良好的污泥沉降性
能。但是脱氮除磷的效果很差。
如有你有帮助，请购买下载，谢谢！
3页
A2/O法，即厌氧－缺氧－好氧工艺，是70年代从国外引进的一种污水处理技术。
目前，在我国的城市污水处理中已得到了广泛的应用，其主要特点是：该工艺能同时
去除水中含碳有机物、BOD、氮、磷等有机物，处理出水水质好，出水氮磷含量低，
与其他工艺相比，该工艺的脱氮除磷效果显著，能有效地控制水体富营养化。曝气设
备可采用微孔曝气器，充氧的动力效率可大大提高，节省曝气动力费用，运行费用低，
如广州大坦河污水处理厂、保定市污水处理厂以及太原、大连均采用了A2/O法。
城市污水一般以污水中的BOD物质列为主要去除对象，本设计中还应该考虑到
脱氮和除磷的效果，因此，处理核心为二级生物处理，采用A2/O工艺作为为生物处
理法。

3.3 设计流量及设计人口数计算

工QNqQ

11
（3－1）

式中 Q——各居住区平均污水量（L/s）；

1
q
——居住区生活污水量标准（L/人·d）；

N ——居住区规划设计人口数（人）。
Q
=480000×0.125+(3100+1800+1310)

=600000+6210=66210m3 /s= 694.44+71.88=766.32L/s
居民生活污水设计流量Q计算
表3－1生活污水量总变化系数KZ
污水平均日流量 5 15 40 70 100 200 500 1000
总变化系数KZ 2.3 2.0 1.8 1.7 1.6 1.5 1.4 1.3

注：1)当污水平均日流量为中间数值时，总变化系数用内插法求得；
2)当居住区有实际生活污水量变化资料时，可按实际数据采用。
表3-1中所列总变化系数取值范围为1.3-2.3，可按下式计算：

0.11
2.3
2.7

1.3
Z
d

KQ



5

44.69432.11ZqKQQ
916.66L/S

式中 Q
1
——居民区最高日最高时污水量（L/s）；

Qd≤5
Qd≥100

合集下载

综合办公楼给水排水工程设计计算说明书

综合办公楼给水排水工程设计计算说明书

毕业设计（论文）说明书题目：天津市某局综合办公楼给排水设计系名专业学号学生姓名指导教师2014年 6 月 8日摘要本设计的主要任务是天津市某局综合办公楼建筑给水排水工程设计，设计的主要内容包括：建筑给水系统、建筑排水系统、消火栓给水系统和自动喷淋系统的设计。

本工程建筑面积33493m2,建筑物总高度92.9 米,为一类综合楼. 地下一层为汽车库兼战时人防（消防水池、消防泵房、生活泵房、变配电室等设备用房设于地下一层）；一至四层为办公、餐饮；五层至二十五层为公寓式办公。

其中地下一层层高为4.500m,一至四层层高为5.200m，五至十七层层高为3.500m，十八至二十四层层高为3.400m，二十五层层高为2.800m。

市政给水管网供水压力不小于0.25MPa ，经技术经济比较，室内给水系统拟采用分区给水方式。

给水系统分三区：一至三层为低区，由市政管网直接供水；四层至十三层为中区，四十层至二十五层为高区，中区、高区由变频泵供水。

由于该建筑位于天津市，根据相关规定，给水系统中包括自来水系统和中水系统。

建筑排水系统采用合流制，污水直接排入市政管网。

建筑消火栓给水系统主要为室内消火栓给水系统，拟采用并联分区消防给水方式，地下一层至十二层为低区，十三层至二十五层为高区。

消火栓的布置范围包括各楼层、消防电梯前室和屋顶检验用。

消火栓保护半径为23m。

建筑自动喷淋系统拟采用预作用自动喷水灭火系统，建筑内喷头数量约3328个，设5个报警阀，报警阀后管网为枝状网，每层设水流指示器。

关键词：建筑给水系统；排水系统；消火栓系统；自动喷淋系统AbstractThe main task of this design is the water supply and drainage design of a business buiding in Tianjin. The content of my design includes the design of the building water supply system, the building water drainage system, the building storm-water system, the hydrant water supply system and the automatic sprinkler system.The building has 1 floor underground and 25 floors overground. The height of the building is92.9m.The first to the fourth floor are Non-standard layer; The fifth to the twenty five are standard layer;The twenty-fifth is the top.The municipal water supply piping can provide 0.25Mpa head. After the comparison of technicality and economy, interior water supply system intends to adopt subarea water supply. Preliminary study out that building water supply system is divided three areas: -1~3 floors are low area. The pipe network supplies water directly from municipal water supply piping;4~13 floors and 14~25 floors are high area. Water supply is supplied by no negative pressure water equipment.The building water sewerage system adopt confluence .All waste water enter drain via a septic-tank.The building storm-water system adopts inner draining.Hydrant water supply system includes interior hydrant water supply system and outside hydrant water supply system. Hydrant arranging range includes every storey, the room in front of fire elevator and roof for check. The hydrant protects a radius of 23m.The number of sprinkler heads in the building is about 3328. The automatic sprinkler system set up 5 groups watery alarm valve. Behind the alarm valve, the piping is set as branch. Every storey set water flow indicator.Key words：the building water supply system；water drainage system；hydrant water supply system；the sprinkler system目录第一章设计概述及设计依据 (2)1.1设计概述 (1)第二章生活给水系统 (3)2.1系统的组成与选择 (3)2.2给水管道平面布置及管道敷设 (4)2.3生活给水系统的设计计算 (6)2.4减压设施计算 (16)2.5给水附件 (16)第三章建筑室内消火栓给水系统 (18)3.1消火栓系统的组成与用水量 (18)3.2消火栓系统类型 (19)3.3消火栓系统设备初期选型 (19)3.4消火栓系统给水方式与布置 (21)3.5减压孔板的设计与计算 (33)第四章自动喷水灭火给水系统 (37)4.1自动喷水灭火系统的一般规定 (37)4.2自动喷水灭火系统的使用范围及组成 (37)4.3自动喷水灭火系统用水量确定 (38)4.4自动喷水灭火系统方案确定 (38)4.5自动喷水灭火系统管网布置 (40)4.6自动喷水灭火系统管网水力计算 (41)4.7水箱容积的计算 (47)4.8增压设施的计算与选择 (47)4.9消防贮水池的计算 (48)4.10水泵接合器设计 (49)第五章建筑室内排水工程 (50)5.1排水系统设计要求、组成 (50)5.2排水系统排水体制的选择 (50)5.3排水系统平面布置 (51)第六章结论 (1)参考文献 (1)外文资料中文译文致谢第一章设计概述及设计依据1.1 设计概述1.1.1 工程概况本工程坐落于天津市河西区银河公园北侧的乐园道与越秀路交角处, 建筑面33493m2,建筑物总高度92.9米,为一类综合楼.。

给排水专业毕业设计(建筑给排水)

给排水专业毕业设计(建筑给排水)

摘要我的毕业设计是沈阳某宾馆的建筑给排水设计。

建筑高度62.1m，总占地面积3538m2。

此建筑地上17层，地下1层。

本次设计需要完成建筑给水系统、建筑排水系统、建筑消防系统（消火栓给水系统及自动喷水灭火系统）、建筑屋面雨水排水系统设计。

给水系统采用分区供水，低区一到四层，由市政管网直接供水；高区五到十七层，采用变频泵供水。

排水系统采用污、废水合流制，底层单独排放，设专用通气立管。

消防系统分消火栓给水系统和自动喷水灭火系统，其中消火栓系统采用水泵高位水箱联合供水。

屋面雨水排水系统采用内排水。

给水管采用PP-R管；排水管采用铸铁管；消防系统均采用钢管。

关键词：高层建筑；给水系统；排水系统；消防系统AbstractMy graduation design is a hotel in Shenyang, the building water supply and drainage design.Building height of 62.1 m, the total area of 3538 m2. The building 17 layers on the ground, underground layer 1.The design needs to be done building water supply system, building drainage system, building fire control system (fire hydrant water supply system and automatic sprinkler system), the roof rainwater drainage system design.Water supply system using zoning, low negative a layer to the four layer, by the municipal water supply pipe network directly;high five to eleven layer, adopt the frequency conversion water supply pump. Drainage system using sewage, waste water sewage system, the separate discharge, set specific vent stack. Fire protection system of fire hydrant system and automatic sprinkler system, fire hydrant system uses the pump head tank joint water supply. Roof rainwater drainage system with internal drainage.For the use of PP-R pipes; pipe using iron pipe; steel tubes are used for fire system.Key words:high-rise building; water supply system; drainage system; fire protection system目录第1章绪论 (1)1.1 概况 (1)1.2 设计任务和设计内容 (1)1.3 设计依据和原始资料 (2)第2章设计方案的拟定 (4)2.1 给水系统 (4)2.2 热水系统 (7)2.3 消防系统 (8)2.4 排水系统 (11)第3章管道布置及设备安装要求 (13)3.1 给水管道布置与设备安装要求 (13)3.2 排水管道布置及设备安装要求.......... 错误！未定义书签。

市政排水工程设计说明

市政排水工程设计说明

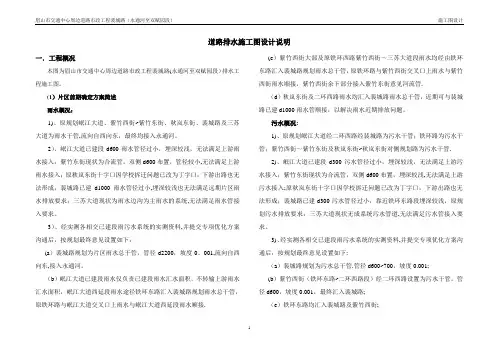

道路排水施工图设计说明一．工程概况本图为眉山市交通中心周边道路市政工程裴城路(永通河至双赋园段）排水工程施工图。
