玉米果穗烘脱粒籽粒烘干精选加工设备

  • 格式：doc
  • 大小：254.00 KB
  • 文档页数：22

玉米果穗烘干、脱粒、籽粒烘干、精选加工设备

500吨/批果穗烘干设备明细及价格表

一、通风及温电控部分

序号 名称 型号及规格 数量 单位 功 率（KW） 总功率

（KW） 单价

(万元） 总价

(万元） 备 注

1 主风机 4-72-16B 2 台 132 264

2 热风室及热风管道 套 全钢结构，框架用之8#槽钢，加强筋用国标4#角钢，箱板用δ＝2厚的钢板制做

3 主风机起动变频器 2 台

4 果穗烘干温控、电控及监测系统 1 套 包括传感器、电控柜、模拟板控制界面，德力西元器件，机前按钮，急停开关，安装在总控制室内，可以监控、控制每台设备，各个设备处均设有机前按钮。

5 电缆线及辅材 1 套

6 合计1 264

二、烘仓门及其它钢构 1 大填料门 5000*1700 10 套 全钢结构，框用50*3方管，板δ＝2.5，配备平衡模块及防护—；表面打砂处理，喷一扁底漆，两扁面漆

2 上通风门 1500*1000 30 套 全钢结构,电动操作，有限位控制；表面打砂处理，喷一扁底漆，两扁面漆

3 下通风门 2600*2500 10 套 平开对门，全钢结构，框用50*3方管，板δ＝2.5，框用50方管，板δ＝3；表面打砂处理，喷一扁底漆，两扁面漆

4 调压门 1500*1000 3 套 全钢结构，框用50*3方管，板δ＝2.5；表面打砂处理，喷一扁底漆，两扁面漆

5 卸料门 1100*1000 40 套 全钢结构，框用50*3方管，板δ＝2.5；表面打砂处理，喷一扁底漆，两扁面漆

6 检修门 2100*900 2 套 全钢结构，框用50*3方管，板δ＝2.5；表面打砂处理，喷一扁底漆，两扁面漆

7 百叶门 1000*900 40 套 侧面挡槽用δ＝4钢板焊制，挡板用30厚钢木板制成

8 种床支架 6*6㎡ 10 套 支柱100*6方管6根，横梁16槽钢7根，4号角钢每隔200MM一根 全钢结构；表面打砂处理，喷一扁底漆，两扁面漆

9 通风板 50㎡ 10 套 板厚2.5mm镀锌高强度弧形板,孔径4mm；

10 上通风门电动操作机构 13 套 1.2 15.6 电机为上海宏润产，配钢丝绳及限位装置

11 合计2 15.6

三、输送部分

1 湿果穗卸料斗及支架 6m*6m 1 套 7.5 7.5 全钢结构，侧板采用厚度4mm钢板焊接而成，仓下设有4根立柱及框架，均采用100*6mm厚方管焊接而成；配有通风设施

2 电磁振动给料器 GZ-40 1 台 0.45 0.45 40吨/小时,专用于输送玉米湿果穗 3 地坑上料皮带输送机 PS610 1 台 5.5 5.5 L=27.5M,为PVC人字平皮带，侧板采用2.5毫米厚钢板压制成型后组装而成，尾部安装张紧机构；皮带质量按GB/T524 普通平带标准；两侧板之间安装托滚，防止皮带下沉；表面打砂处理，喷一扁底漆，两扁面漆

4 地坑上料皮带机支架 1 套 全钢结构,70*3方管制做

5 集料斗 1 δ3mm钢板制做表面打砂处理，喷一扁底漆，两扁面漆

6 选穗及穗粒分选机 PS1000 2 套 3 6 L=10M,为平皮带，侧板采用2.5毫米厚钢板压制成型后组装而成，尾部安装张紧机构；皮带质量按GB/T524 普通平带标准；两侧板之间安装托滚，防止皮带下沉；表面打砂处理，喷一扁底漆，两扁面漆

7 选穗及穗粒分选机支架 2 套 全钢结构，8#槽钢

8 选穗后除杂系统 1 套 7.75 7.75 专除皮及花丝，效果独特。含集尘罩、除尘器及支架；主体用4mm厚的钢板制做，支架用80*5方管作立柱，50*5方管作斜撑；表面打砂处理，喷一扁底漆，两扁面漆

9 屋面上料皮带输送机 PS610 1 台 7.5 7.5 L=35.5M,为PVC人字平皮带，侧板采用2.5毫米厚钢板压制成型后组装而成，尾部安装张紧机构；皮带质量按GB/T524 普通平带标准；两侧板之间安装托滚，防止皮带下沉；表面打砂处理，喷一扁底漆，两扁面漆

10 屋面上料皮带输送机支架 1 套 全钢结构，100*6的方管做支柱及横梁，斜撑为50*5方管；表面打砂处理，喷一扁底漆，两扁面漆

11 爬梯行走平台 1 套 全钢结构，100*6的方管做支柱及横梁，斜撑为50*5方管，框架为12#槽钢，横撑为6.3#角钢，上铺δ＝3的花纹钢板；表面打砂处理，喷一扁底漆，两扁面漆 12 仓顶转运皮带输送机 PS610 1 台 2.2 2.2 L=14.5M,为平皮带，侧板采用2.5毫米厚钢板压制成型后组装而成，尾部安装张紧机构；皮带质量按GB/T524

普通平带标准；两侧板之间安装托滚，防止皮带下沉；表面打砂处理，喷一扁底漆，两扁面漆

13 仓顶转运皮带输送机支架 1 套 全钢结构，8#槽钢

14 仓顶直通皮带输送机 PS610 1 套 11 11 L=39.5M,为平皮带，侧板采用2.5毫米厚钢板压制成型后组装而成，尾部安装张紧机构；皮带质量按GB/T524

普通平带标准；两侧板之间安装托滚，防止皮带下沉；表面打砂处理，喷一扁底漆，两扁面漆

15 仓顶直通皮带输送机支架 1 套 全钢结构，8#槽钢

16 仓顶布料系统 操作平台

1 套 2.2 2.2

带有缓冲卷帘皮带，手动卷帘 行车

行车皮带机 转换卸料滑车

17 卸料皮带输送机 PS610 2 台 11 22 L=35M,为平皮带，侧板采用2.5毫米厚钢板压制成型后组装而成，尾部安装张紧机构；皮带质量按GB/T524 普通平带标准；两侧板之间安装托滚，防止皮带下沉；表面打砂处理，喷一扁底漆，两扁面漆

18 卸料皮带输送机支架 2 套 全钢结构，7#角钢

19 卸料集运皮带输送机1 PS610 2 台 2.2 2.2 L=6.5M,为平皮带，侧板采用2.5毫米厚钢板压制成型后组装而成，尾部安装张紧机构；皮带质量按GB/T524 普通平带标准；两侧板之间安装托滚，防止皮带下沉；表面打砂处理，喷一扁底漆，两扁面漆

20 卸料集运皮带输送机支架1 1 套 全钢结构，8#槽钢

21 卸料集运皮带输送机2 PS610 2 台 2.2 2.2 L=35M,为平皮带，侧板采用2.5毫米厚钢板压制成型后组装而成，尾部安装张紧机构；皮带质量按GB/T524 普通平带标准；两侧板之间安装托滚，防止皮带下沉；表面打砂处理，喷一扁底漆，两扁面漆

22 卸料集运皮带输送机支架2 1 套 全钢结构，8#槽钢

23 设计及技术服务费 1 套

24 调试、安装费、培训费 1 套

25 运费

26 雨棚 用户自制

27 合计3 76.5

四、热源部分

1 天燃气热风炉 LRQ-7 1 台 15 15 燃烧洁静、充分，不影响种子的质量，也满足越发严格的国家对污染物排放的指标；热效率高，出口热风温度均匀

2 合计4 15

五、果穗烘干段总计 371.1 12T/H脱粒工段设备

序号 名称 型号及规格 数量 单位 功率 总功率 备 注

1 干果穗卸料斗及支架 5m*5m 1 套 全钢结构，侧板采用厚度4mm钢板焊接而成，仓下设有4根立柱及框架，均采用100*6mm厚方管焊接而成

2 电磁振动给料器 GZ-40 台 1 0.45 0.45 40吨/小时,用于输送玉米果穗

3 挡板大倾角皮带机 PS650 台 1 5.5 5.5 隔板橡胶带, 侧板采用2.5毫米厚钢板压制成型后组装而成，尾部安装张紧机构；皮带质量按GB/T524 普通平带标准；两侧板之间安装托滚，防止皮带下沉；40吨/小时,L=15.5m；表面打砂处理，喷一扁底漆，两扁面漆

4 挡板大倾角皮带机支架 台 1 全钢结构，80*5方管作立柱，50*5方管作斜撑

5 分料斗 套 1 全钢结构，采用厚度3mm钢板焊接而成 6 脱粒预清机 5XTY-12 台 1 21 21 符合NY/T1136-2006技术标准；全钢外框，木质筛箱，运行平稳，效率高，破碎率≤0.9％，脱净率≥99.5％；

7 脱粒机预清机平台 台 1 全钢支架，16#工型钢做支腿，12#槽钢作框架及横梁，上边铺3MM花纹板；表面打砂处理，喷一扁底漆，两扁面漆

8 脱粒玉米芯皮带机 PS610 台 1 2.2 2.2 20吨/小时玉米芯，人字橡胶带, 侧板采用2.5毫米厚钢板压制成型后组装而成，尾部安装张紧机构；皮带质量按GB/T524 普通平带标准；两侧板之间安装托滚，防止皮带下沉；L=9.5m

9 脱粒玉米芯皮带机支架 台 1 全钢结构，80*5方管作立柱，50*5方管作斜撑

10 脱粒转运仓群皮带机 PS610 台 1 2.2 2.2 L=9.5M,为平皮带，侧板采用2.5毫米厚钢板压制成型后组装而成，尾部安装张紧机构；皮带质量按GB/T524 普通平带标准；两侧板之间安装托滚，防止皮带下沉；表面打砂处理，喷一扁底漆，两扁面漆 11 脱粒转运至群皮带机支架 台 1

12 旋风除尘器及支架 台 1 脱粒机专配。含集尘罩、除尘器及支架；主体用4mm厚的钢板制做，支架用80*5方管作立柱，50*5方管作斜撑；表面打砂处理，喷一扁底漆，两扁面漆

13 除尘风机 4－72 台 1 7.5 7.5

14 除尘管道 套 1 4MM厚的钢板制做，表面打砂处理，喷一扁底漆，两扁面漆

15 电缆线及桥架 套 1

16 电控柜 套 1 德力西元器件，具有过载保护，紧急停车

17 设计及技术服务费 1 套

18 安装费 1

19 运费 1

脱粒工段总计 38.85

7T/H间接加热玉米籽粒烘干设备 序号 名称 型号及规格 数量 单位 功率 总功率 单价

(万元） 总价

合集下载

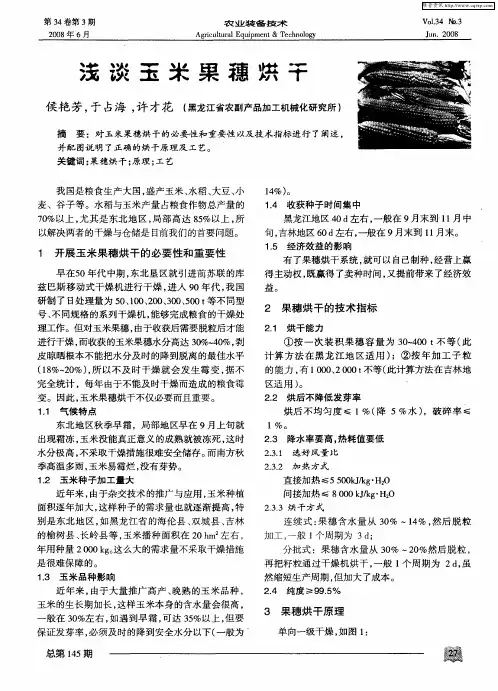

浅谈玉米果穗烘干
