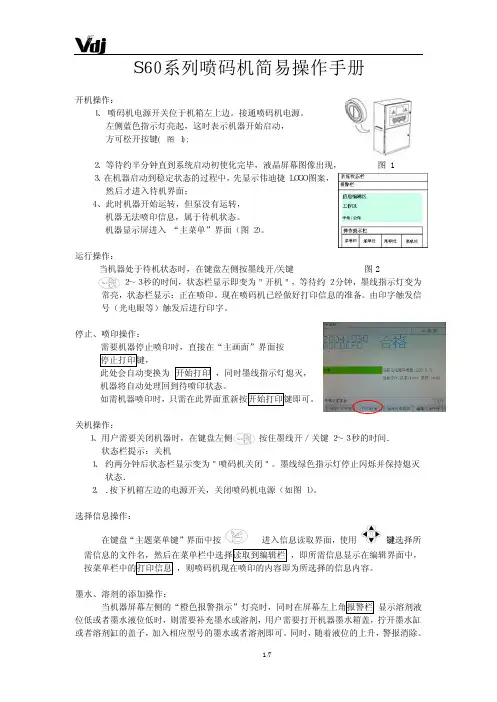

1/7 Ｓ６０系列喷码机简易操作手册
开机操作： １、 喷码机电源开关位于机箱左上边。接通喷码机电源。
左侧蓝色指示灯亮起，这时表示机器开始启动，
方可松开按键(图１);
２、等待约半分钟直到系统启动初使化完毕，液晶屏幕图像出现， 图 1 ３、在机器启动到稳定状态的过程中，先显示伟迪捷ＬＯＧＯ图案，
然后才进入待机界面；
4、此时机器开始运转，但泵没有运转，
机器无法喷印信息，属于待机状态。
机器显示屏进入 “主菜单”界面（图２）。
运行操作：
当机器处于待机状态时，在键盘左侧按墨线开/关键 图2
２～３秒的时间，状态栏显示即变为＂开机＂，等待约２分钟，墨线指示灯变为
常亮，状态栏显示：正在喷印。现在喷码机已经做好打印信息的准备。由印字触发信号（光电眼等）触发后进行印字。
停止、喷印操作： 需要机器停止喷印时，直接在“主画面”界面按
停止打印键， 此处会自动变换为 开始打印 ，同时墨线指示灯熄灭， 机器将自动处理回到待喷印状态。
如需机器喷印时，只需在此界面重新按开始打印键即可。
关机操作： １、用户需要关闭机器时，在键盘左侧 按住墨线开／关键２～３秒的时间．
状态栏提示：关机 １、 约两分钟后状态栏显示变为＂喷码机关闭＂。墨线绿色指示灯停止闪烁并保持熄灭
状态．
２、 ．按下机箱左边的电源开关，关闭喷码机电源（如图１）。
选择信息操作：
在键盘“主题菜单键”界面中按 进入信息读取界面，使用 键选择所需信息的文件名，然后在菜单栏中选择读取到编辑栏 ，即所需信息显示在编辑界面中，按菜单栏中的打印信息 ，则喷码机现在喷印的内容即为所选择的信息内容。
墨水、溶剂的添加操作：
当机器屏幕左侧的“橙色报警指示”灯亮时，同时在屏幕左上角报警栏 显示溶剂液
位低或者墨水液位低时，则需要补充墨水或溶剂，用户需要打开机器墨水箱盖，拧开墨水缸或者溶剂缸的盖子，加入相应型号的墨水或者溶剂即可。同时，随着液位的上升，警报消除。
19：20（变化的当前时间）

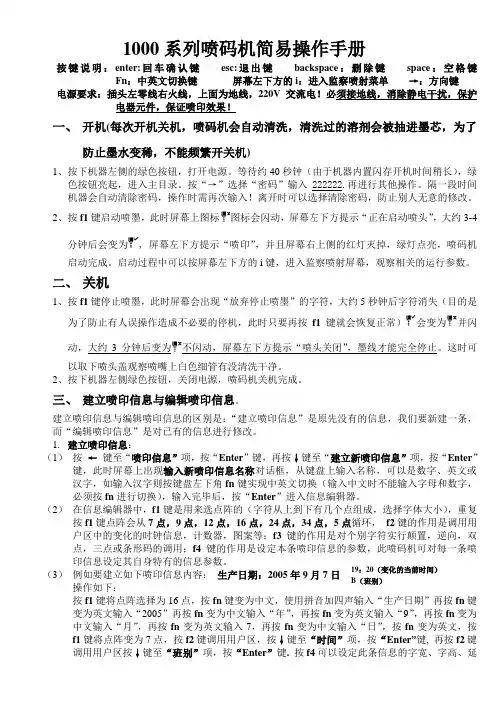

B（班别） 1000系列喷码机简易操作手册
按键说明：enter:回车确认键 esc:退出键 backspace：删除键 space：空格键
Fn：中英文切换键 屏幕左下方的i：进入监察喷射菜单 →：方向键
电源要求：插头左零线右火线，上面为地线，220V交流电！必须接地线，消除静电干扰，保护电器元件，保证喷印效果！
一、 开机(每次开机关机，喷码机会自动清洗，清洗过的溶剂会被抽进墨芯，为了防止墨水变稀，不能频繁开关机)
1、按下机器左侧的绿色按钮，打开电源。等待约40秒钟（由于机器内置闪存开机时间稍长），绿色按钮亮起，进入主目录。按“→”选择“密码”输入222222.再进行其他操作。隔一段时间机器会自动清除密码，操作时需再次输入！离开时可以选择清除密码，防止别人无意的修改。
2、按f1键启动喷墨，此时屏幕上图标图标会闪动，屏幕左下方提示“正在启动喷头”，大约3-4分钟后会变为, 屏幕左下方提示“喷印”，并且屏幕右上侧的红灯灭掉，绿灯点亮，喷码机启动完成。启动过程中可以按屏幕左下方的i键，进入监察喷射屏幕，观察相关的运行参数。
二、 关机
1、按f1键停止喷墨，此时屏幕会出现“放弃停止喷墨”的字符，大约5秒钟后字符消失（目的是为了防止有人误操作造成不必要的停机，此时只要再按f1键就会恢复正常）会变为并闪动，大约3分钟后变为不闪动，屏幕左下方提示“喷头关闭”，墨线才能完全停止。这时可以取下喷头盖观察喷嘴上白色细管有没清洗干净。
2、按下机器左侧绿色按钮，关闭电源，喷码机关机完成。
三、 建立喷印信息与编辑喷印信息。
建立喷印信息与编辑喷印信息的区别是：“建立喷印信息”是原先没有的信息，我们要新建一条，而“编辑喷印信息”是对已有的信息进行修改。
1. 建立喷印信息：
（1） 按 ← 键至“喷印信息”项，按“Enter”键，再按↓键至“建立新喷印信息”项，按“Enter”键，此时屏幕上出现输入新喷印信息名称对话框，从键盘上输入名称，可以是数字、英文或汉字，如输入汉字则按键盘左下角fn键实现中英文切换（输入中文时不能输入字母和数字，必须按fn进行切换），输入完毕后，按“Enter”进入信息编辑器。

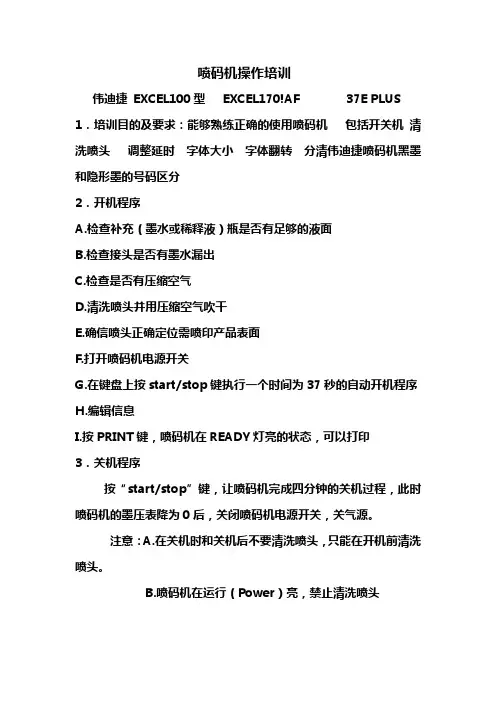

喷码机操作培训
伟迪捷 EXCEL100型 EXCEL170!AF 37E PLUS
1．培训目的及要求：能够熟练正确的使用喷码机 包括开关机 清洗喷头 调整延时 字体大小 字体翻转 分清伟迪捷喷码机黑墨和隐形墨的号码区分
2．开机程序
A.检查补充（墨水或稀释液）瓶是否有足够的液面
B.检查接头是否有墨水漏出
C.检查是否有压缩空气
D.清洗喷头并用压缩空气吹干
E.确信喷头正确定位需喷印产品表面
F.打开喷码机电源开关
G.在键盘上按start/stop键执行一个时间为37秒的自动开机程序
H.编辑信息
I.按PRINT键，喷码机在READY灯亮的状态，可以打印
3．关机程序
按“start/stop”键，让喷码机完成四分钟的关机过程，此时喷码机的墨压表降为0后，关闭喷码机电源开关，关气源。
注意：A.在关机时和关机后不要清洗喷头，只能在开机前清洗喷头。
B.喷码机在运行（Power）亮，禁止清洗喷头
1．墨水连续喷印原理简图
墨水连续喷印技术
2．喷码机压缩空气供应压力5Bar .以下是更改100型喷码机菜单，因为100型喷码机与170I喷码机区别在于，自动关机状态170I喷码机有自动清洗功能，而100型喷码机没有此功能。操作面板的菜单基本相同，所以只讲其中一种。
更改字体大小 更改延时 字体翻转 编辑信息 以下是初始菜单
CLEAR 删除 VIEW 显示 PRINT 喷印 EDIT 编辑
MESSAGE信息 PRINT喷印 MESSAGE信息 01
2．1编辑信息
A按编辑01所对应的功能键，显示下列菜单
CHAR字符 PRINT 喷印 CHAR 字符 INSERTS EDIT02
伟迪捷喷码机1210安全操作及保养规程
1. 前言
伟迪捷喷码机1210是一款高质量、高效率的打码设备，其功能和性能已经得到了广泛认可。为了防止设备损坏，保护员工安全，本文档为操作人员提供使用说明和保养规程。
2. 安全操作
2.1 健康和安全
• 眼部保护
– 操作人员必须佩戴护目镜，并确保设备的光源与操作人员的眼部距离足够远。
• 皮肤保护
– 操作人员必须佩戴手套，以防手指被夹或切伤。
• 禁止操作
– 儿童禁止靠近设备。
– 未经许可禁止更改设备设置。
• 防火安全
– 设备使用时不得靠近易燃品和可燃气体。
2.2 设备操作
• 正确安放 – 设备必须安放在干燥、通风的地方，并确保稳固无摇晃。
• 电器注意事项
– 设备上电前务必确认电源开关处于关闭状态。
– 在拆卸、移动或接近设备时，必须先将电源关闭。
• 操作注意事项
– 设备加热时，加热板表面温度很高，不得触摸。
– 在操作设备时，不得将手指或其他物品伸进设备内部。
2.3 规避故障
• 避免损坏
– 禁止在设备上面放置物品。
– 不要在机器上磕碰、敲打、淋雨等直接伤害设备的操作。
• 接线
– 设备上有标识线缆依从规范的运用，仅使用原配的线缆。
– 避免针接头接触的反复弯曲和拔插。
3. 保养规程
3.1 设备保养
• 日常清理
– 清除设备表面的灰尘、污垢等，使用清洁布清洁打印头和机器内部。 • 确认加热板温度
– 在设备启动前确认加热板温度。
• 驱动保护
– 遵循设备手册和操作说明，进行设备安装、使用和维护
• 检查供电线和连接线
– 保证供电稳定和连接正常。
3.2 润滑
• 在机器的黏合部分给予还润滑油，确保系统的稳定性。
• 定期检查辊子和皮带等易磨和易损的部分。
3.3 设备存储
• 保存设备的文档，共享，存放在干燥通风的室内。
• 取下打印头的位置，在待用期间保持遮挡作用。
结论
伟迪捷喷码机1210是一款先进、高质量、高效率的设备，为了更好地保护设备和员工，本文档提供了安全操作和保养规程。按照规格进行操作和保养，可以保证设备长期安全、稳定地运行，为生产工作提供更好的保障。
