安装、使用产品前，请仔细阅读使用说明书RJD-25/1140(660)制氮装置用隔爆兼增安型电加热器使用说明书煤科集团研究院有限公司前言本说明书是使用说明书。
本说明书对于初次使用RJD-25/1140(660)型制氮装置用隔爆兼增安型电加热器的用户很有必要，对于具有使用经验的用户，也可使其进一步加深理解，这一点也是编者的宗旨。
希望用户仔细阅读本说明书，完全理解后在付诸实践。
另外，设备在正常运转开始后，设备操作员与维修人员须将此说明书就近保管好，以便需要时参阅。
本说明书的主要容包括RJD-25/1140(660)型制氮装置用隔爆兼增安型电加热器的结构特征与工作原理、技术特征、安装调试使用操作以及维护保养等容。
由于RJD-25/1140(660)型制氮装置用隔爆兼增安型电加热器的研究与改进在不断进行，因此本说明书的容有可能与购买产品的具体情况有不符之处，如对购买产品或本说明书有疑问，请与下述部门联系：TEL：-56626032警告！先启动制氮机，工作稳定后再启动电加热器1.概述1.1主要用途及使用围●该电加热器专门用于矿用井下移动式制氮装置的配套，安装在矿用井下移动式制氮装置。
用于井底车场、总进风巷和主要进风巷，翻车机硐室，采区进风巷。
●品种、规格●RJD-25/1140(660)1.2执行标准及特征1.2.1 型号的组成及其代表意义R J D -25/1140(660)电压等级额定功率制氮装置用隔爆兼增安加热器1.2.2 执行标准执行标准为Q/SMY2222-2015；GB3836-2010。
1.2.3防爆形式矿用隔爆型“ExdeⅠMb”。
1.3基本参数1.4使用环境条件●隔爆型电控制箱能够在下列环境条件下正常工作：➢环境温度：0～40℃；➢相对湿度：≤95％（25℃时）；1.5工作条件●电加热器应安置在矿用井下移动式制氮装置。
工作环境的有害气体、瓦斯、煤尘含量和通风量应符合《煤矿安全规程》的规定，具有完整的供电系统，●额定工作电压：1140／660V（AC）●额定的功率：25KW●额定的工作制：长期工作制●制氮机工作稳定后再启动电加热器！！！1.6安全●电加热器的维护和保养工作必须在断电的情况下才能进行。
风道式工业加热器使用说明书目录一、公司介绍 (3)二、产品概述 (3)2.1产品特点 (3)2.2产品参数 (3)三、产品结构及组成 (4)3.1产品的结构 (4)3.2产品的组成 (4)四、产品的安装及调试 (4)4.1设备安装 (4)4.2各部件结构及接线方式 (5)4.3设备调试 (7)五、产品的注意事项 (9)六、常见故障的诊断及排除 (9)七、售后服务体制 (10)7.1设备维护和保养 (10)八、附件 (10)一、公司介绍江苏中热机械设备有限公司坐落在东方湿地之都盐城，是以各类电加热器、搅拌装置、污水处理装置的设计研发、制造安装及销售为一体的生产型企业。
产品广泛应用于机械、电厂、化工、科研等领域。
我们以新颖的生产理念，引高端生产技术，创一流的生产品质。
产品可根据客户的使用需求，进行人性化设计，以满足不同客户的多元化使用需求。
我们的产品凭借优质独特的设计，卓越可靠的质量，闻名遐迩，并受到客户的一致好评！二、产品概述风道式工业电加热器主要用于风道中的空气加热，规格分低温、中温、高温三种形式，在结构上的共同之处是采用了用钢板支撑电热管以减少风机停止时电热管的振动，在接线盒中都装有超温控制装置。
低温型可直接安装在风道上，而中温型、高温型由于结构上的不同，在通道外壁至加热器接线盒夹有100mm 厚的保温材料，一方面减少整个通道的对外散热，另一方面也减少了接线腔内的温度。
2.1产品特点1．电加热管采用外绕波纹式不锈钢带，增加了散热面积，大大提高了热交换效率。
2．加热器设计合理，风阻小，加热均匀，无高、低温死角。
3．双重保护，安全性能好。
在加热器上安装了温控器、熔断器，可以用来控制风道空气温度超温和无无风的情况下工作，确保万无一失。
2.2产品参数电压380三、产品结构及组成本公司竭诚向你提供成套的搅拌设备，也可分开订制。
有关设备的型号、规格、数量，请按供货合同和随机出厂技术文件资料逐一查收，并请熟悉他们的结构及工作原理3.1产品的结构3.2产品的组成风道式工业电加热器是由翅片多支管状电加热元件、箱体、控制系统等几部分组成，翅片式管状电热元件是在金属管内放入高温电阻丝，在空隙部分紧密地填入具有良好绝缘性和导热性能的结晶氧化镁粉，采用管状电热元件做发热体，具有结构先进，热效率高，空气在流通时受热均匀。

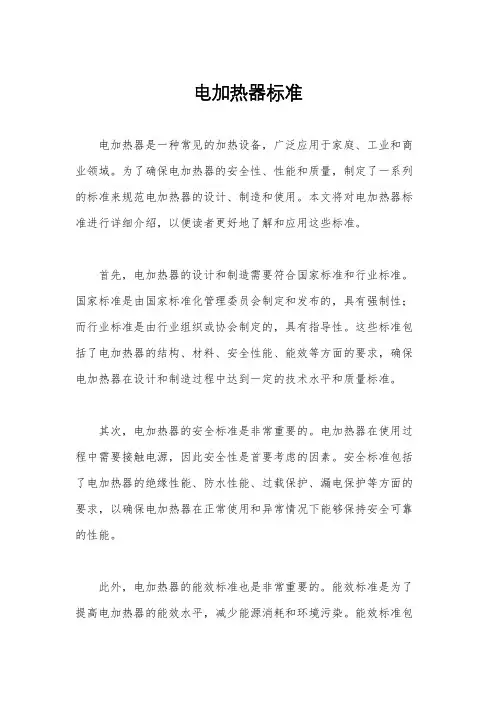

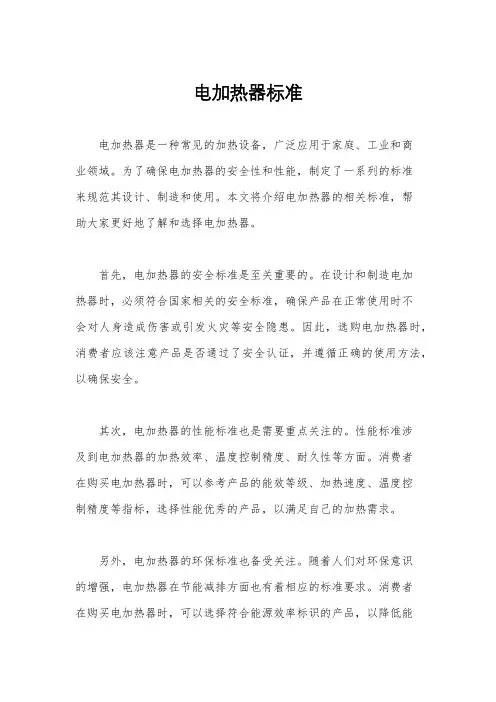

电加热器标准电加热器是一种常见的加热设备，广泛应用于家庭、工业和商业领域。
为了确保电加热器的安全性和性能，制定了一系列的标准来规范其设计、制造和使用。
本文将介绍电加热器的相关标准，帮助大家更好地了解和选择电加热器。
首先，电加热器的安全标准是至关重要的。
在设计和制造电加热器时，必须符合国家相关的安全标准，确保产品在正常使用时不会对人身造成伤害或引发火灾等安全隐患。
因此，选购电加热器时，消费者应该注意产品是否通过了安全认证，并遵循正确的使用方法，以确保安全。
其次，电加热器的性能标准也是需要重点关注的。
性能标准涉及到电加热器的加热效率、温度控制精度、耐久性等方面。
消费者在购买电加热器时，可以参考产品的能效等级、加热速度、温度控制精度等指标，选择性能优秀的产品，以满足自己的加热需求。
另外，电加热器的环保标准也备受关注。
随着人们对环保意识的增强，电加热器在节能减排方面也有着相应的标准要求。
消费者在购买电加热器时，可以选择符合能源效率标识的产品，以降低能源消耗，减少对环境的影响。
此外，电加热器的质量标准也是至关重要的。
质量标准涉及到电加热器的材料、制造工艺、使用寿命等方面。
消费者在购买电加热器时，可以选择有信誉的品牌，注意产品的质保期和售后服务，以确保产品质量和使用体验。
总之，电加热器的标准涉及到安全、性能、环保和质量等多个方面，消费者在选购和使用电加热器时，应该重视这些标准，选择符合要求的产品，并严格遵循正确的使用方法，以确保安全、高效、环保和持久的使用体验。
希望本文能够帮助大家更好地了解电加热器的相关标准，为选择合适的产品提供参考。
FYFG电加热器使用说明书电加热器主要以合金电阻丝为发热体,通过导热性能良好的绝缘介质以固定发热体的电热元件，它可以任何形式安装于气体、液体、固体等介质中进行加热，广泛应用于石油、化工、机械、电力、冶金、航空、核能、电子、日用电器、轻纺、食品加工、烟草、医药卫生等领域。
一、FYFG型电加热器用于加热反应釜中的四氯化钛,使四氯化钛达到一定的温度而蒸发，以满足后继条件。
FYFG型电加热器由接线盒、圆盘、托板、内保护筒和电热元件组成；电加热器采用380V、50Hz交流电源，电热元件工作电压为380V。
结构图如下：二、环境条件a、周围环境温度-20～50℃；b、周围空气相对湿度不大于90%（环境温度为25℃时）；c、周围无导电尘埃、爆炸性气体；d、没有明显的冲击与振动。
三、电气性能和结构参数四、使用注意事项：1、本产品必须在规定的技术条件下（特别是电压）正确使用。
2、使用电加热器的设备或用具必须良好接地。
3、元件应存放在干燥处，若长期存放，绝缘电阻低于1M Ω时，应在120～200℃左右的干燥箱烘烤（或通低电压）数小时，使绝缘电阻恢复正常方可使用。
序号设备名称及代号 型 号 规 格 主要参数及电气性能 数 量 主 要 材 料 电热元件数量（支） 防 护 等 级 备 注 单台额定 功率 （Kw ） 额定电压 （V ） 外形尺寸（㎜） 性能指标 L （宽） H （高）绝缘电阻 耐电压 1 反应釜用电加热器 FYFG-01 26 380 350 2750 ≥50M Ω 1760V 1 耐腐型奥氏体不锈钢 4 IP552 FYFG-02 48 380 350 2750 ≥50M Ω 1760V 1 6 IP55。

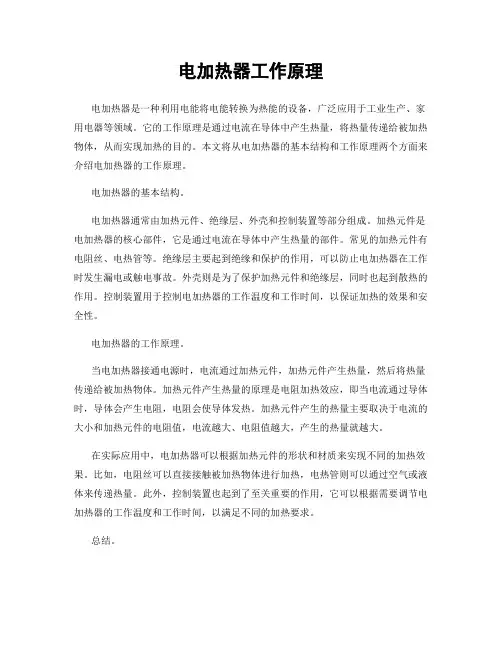

电加热器工作原理电加热器是一种利用电能将电能转换为热能的设备，广泛应用于工业生产、家用电器等领域。
它的工作原理是通过电流在导体中产生热量，将热量传递给被加热物体，从而实现加热的目的。
本文将从电加热器的基本结构和工作原理两个方面来介绍电加热器的工作原理。
电加热器的基本结构。
电加热器通常由加热元件、绝缘层、外壳和控制装置等部分组成。
加热元件是电加热器的核心部件，它是通过电流在导体中产生热量的部件。
常见的加热元件有电阻丝、电热管等。
绝缘层主要起到绝缘和保护的作用，可以防止电加热器在工作时发生漏电或触电事故。
外壳则是为了保护加热元件和绝缘层，同时也起到散热的作用。
控制装置用于控制电加热器的工作温度和工作时间，以保证加热的效果和安全性。
电加热器的工作原理。
当电加热器接通电源时，电流通过加热元件，加热元件产生热量，然后将热量传递给被加热物体。
加热元件产生热量的原理是电阻加热效应，即当电流通过导体时，导体会产生电阻，电阻会使导体发热。
加热元件产生的热量主要取决于电流的大小和加热元件的电阻值，电流越大、电阻值越大，产生的热量就越大。
在实际应用中，电加热器可以根据加热元件的形状和材质来实现不同的加热效果。
比如，电阻丝可以直接接触被加热物体进行加热，电热管则可以通过空气或液体来传递热量。
此外，控制装置也起到了至关重要的作用，它可以根据需要调节电加热器的工作温度和工作时间，以满足不同的加热要求。
总结。
电加热器是一种常见的加热设备，它通过电能转换为热能，实现对物体的加热。
其工作原理是利用电流在导体中产生热量，然后将热量传递给被加热物体。
在实际应用中，电加热器的工作原理可以根据加热元件的形状和材质来实现不同的加热效果，同时控制装置也起到了至关重要的作用。
通过本文的介绍，相信读者对电加热器的工作原理有了更深入的了解。

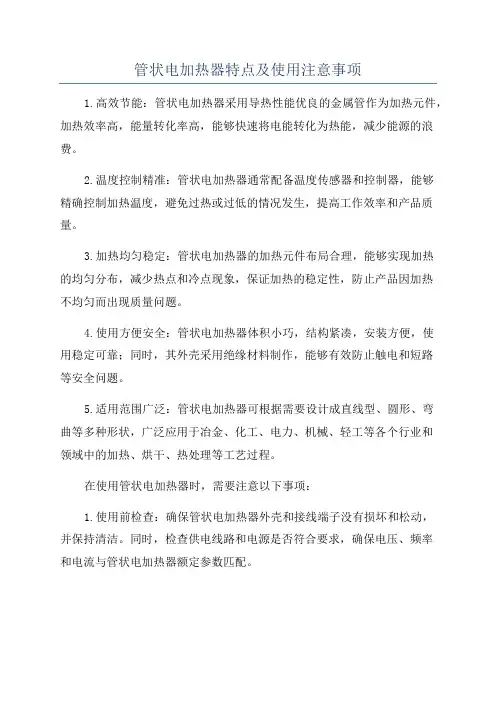

管状电加热器特点及使用注意事项1.高效节能：管状电加热器采用导热性能优良的金属管作为加热元件，加热效率高，能量转化率高，能够快速将电能转化为热能，减少能源的浪费。
2.温度控制精准：管状电加热器通常配备温度传感器和控制器，能够精确控制加热温度，避免过热或过低的情况发生，提高工作效率和产品质量。
3.加热均匀稳定：管状电加热器的加热元件布局合理，能够实现加热的均匀分布，减少热点和冷点现象，保证加热的稳定性，防止产品因加热不均匀而出现质量问题。
4.使用方便安全：管状电加热器体积小巧，结构紧凑，安装方便，使用稳定可靠；同时，其外壳采用绝缘材料制作，能够有效防止触电和短路等安全问题。
5.适用范围广泛：管状电加热器可根据需要设计成直线型、圆形、弯曲等多种形状，广泛应用于冶金、化工、电力、机械、轻工等各个行业和领域中的加热、烘干、热处理等工艺过程。
在使用管状电加热器时，需要注意以下事项：1.使用前检查：确保管状电加热器外壳和接线端子没有损坏和松动，并保持清洁。
同时，检查供电线路和电源是否符合要求，确保电压、频率和电流与管状电加热器额定参数匹配。
2.安装位置选择：选择稳固、通风良好的位置安装管状电加热器，以确保正常散热和工作效果。
加热器与物体之间应保持一定的距离，以防止热源直接接触到物体表面，造成损坏或安全事故。
3.温度控制设置：根据具体需求，合理设置温度控制器的参数，确保加热过程中能够实现温度的精确控制，并避免温度过高导致设备或物品烧毁的风险。
4.使用环境湿度控制：管状电加热器通常要求在相对湿度低于80%的环境下使用，以避免潮湿环境对设备的损坏和安全隐患。
5.定期检查和保养：对管状电加热器进行定期检查，清洁和保养，确保其正常工作。
同时，定期检查电源线路和接线端子，确保连接可靠，避免因线路老化、接触不良等问题引发故障。
6.注意安全用电：使用管状电加热器时，需注意用电安全，防止因电路过载、短路等问题引发火灾和触电事故。
即热式电热水器的加热原理即热式电热水器是一种利用电能将冷水迅速加热为热水的设备。
它的加热原理通常基于电加热或电能转换热能的原理。
电加热是即热式电热水器最常见的加热原理之一。
当用户打开水龙头时，水流经过水管进入电热水器。
在水流过程中，水传感器会检测到水的流量，并传达给控制系统。
控制系统会根据水流量和设定的温度，控制电加热元件的加热功率。
电加热元件通常采用电热管，它是一种由耐高温材料制成的管状结构，内部填充有电阻丝。
当电加热元件通电时，电阻丝会产生热量，将水加热。
由于电加热管的材料和结构设计，它能够快速将水加热至设定的温度。
除了电加热，即热式电热水器还可以利用电能转换热能的原理进行加热。
这种加热原理是通过电能将水加热元件表面的电阻变成热阻，从而使热量传递到水中。
在这种加热方式中，电热水器内部有一个由不锈钢或铂金等材料制成的加热芯片。
当电加热器通电时，加热芯片会受热并升温，形成一个高温区域。
水流经过加热芯片的表面时，高温区域会与水接触，使水迅速加热。
这种电能转换热能的原理利用了电阻加热芯片发热的特性，从而将热能传导给水。
由于加热芯片与水的接触面积大，传热效率较高，从而实现了快速加热的目的。
除了加热原理的不同，即热式电热水器通常还配备了温度控制系统。
温度控制系统会根据用户设定的温度，控制电加热元件的加热功率，以达到稳定的出水温度。
同时，温度控制系统还能监测水温，当水温超过设定的范围时，会自动切断电源，以确保安全。
综上所述，即热式电热水器的加热原理可以通过电加热或电能转换热能的方式进行。
这些加热原理都能够快速将冷水加热为热水，并配备温度控制系统，以保证水温的稳定和安全。
电加热器性能特点及应用电加热器在工作的过程中能够将空气温度较髙加热到450C,它的使用范用是很宽的, 基本上可以对任何气体进行加热，其主要性能特点有：(1)不导电，不会燃烧和爆炸，并且没有化学腐蚀和污染，因此使用起来安全可靠。
(2)升温和降温速度快，工作效率髙而且稳泄。
(3)温度控制不会出现漂移现象，因此可以实现自动控制。
(4)其机械性能好，强度高，使用寿命长，一般可以达到几十年之久。
电加热器的用途主要是一下5个方而：一、热处理：各种金属的局部或整体淬火、退火、回火、透热；二、热成型：整件锻打、局部锻打、热徹、热轧：三、焊接：各种金属制品钎焊、各种刀具刀片、锯片锯齿的焊接、钢管、铜管焊接、同种异种金属焊接；四、金属熔炼：金、银、铜、铁、铝等金属的(真空)熔炼、铸造成型及蒸发镀膜：五、髙频加热机其它应用：半导体单晶生长、热配合、瓶口热封、牙膏皮热封、粉末涂装、金属植入塑料。
一、电加热器的加热方式：目前市场上电加热器的加热方式主要有电阻加热、介质加热、红外性加热、感应加热以及电弧加热和电子朿加热等六种方式，这些加热方式较大的不同之处是在于转换电能的方式不相同。
二、电加热器的使用方法1、电加热器设备在开始启运前应检査产品是否有漏气现象，接地线的装豊是否安全可靠。
确保各项工作都无误后方能开启设备运行。
2、对电加热器的电热管应当进行绝缘检查，它对地绝缘电阻应小于［个欧姆，若是大于1个欧姆是严禁使用的，一泄要确保它符合标准要求后才能继续工作。
3、产品的接线正确接好以后，接线端须做好密封工作，以防I上被氧化。
电加热器的安全措施电加热器应该做好泄位的固左，有效的发热区必须要全部侵入液体或者金属固体内，严禁空烧。
发现管体的表而有水垢或者结碳的时候，应该及时淸除干净再用，以免影晌散热而缩短使用时间。
电加热器的加热易熔金属或者固态硝盐、碱、沥淸、石腊等时，应当先降低使用电压, 待介质熔化后，才能升到额定电压。
加热空气的时候元件应当交叉均匀排列，使得元件有良好的散热条件，使得流过的空气能够充分加热。

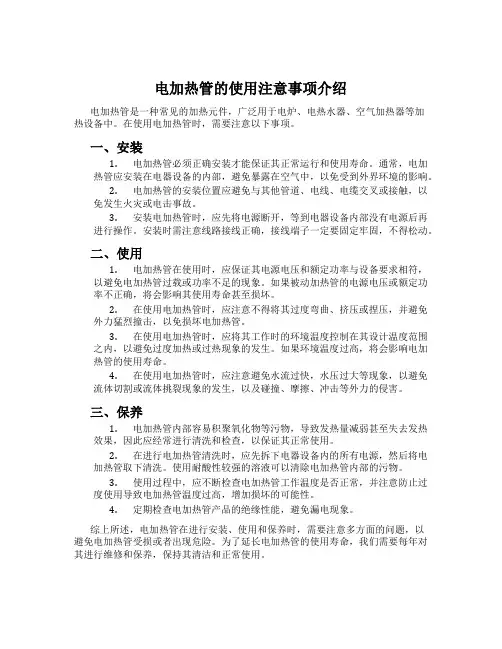

电加热管的使用注意事项介绍电加热管是一种常见的加热元件，广泛用于电炉、电热水器、空气加热器等加热设备中。
在使用电加热管时，需要注意以下事项。
一、安装1.电加热管必须正确安装才能保证其正常运行和使用寿命。
通常，电加热管应安装在电器设备的内部，避免暴露在空气中，以免受到外界环境的影响。
2.电加热管的安装位置应避免与其他管道、电线、电缆交叉或接触，以免发生火灾或电击事故。
3.安装电加热管时，应先将电源断开，等到电器设备内部没有电源后再进行操作。
安装时需注意线路接线正确，接线端子一定要固定牢固，不得松动。
二、使用1.电加热管在使用时，应保证其电源电压和额定功率与设备要求相符，以避免电加热管过载或功率不足的现象。
如果被动加热管的电源电压或额定功率不正确，将会影响其使用寿命甚至损坏。
2.在使用电加热管时，应注意不得将其过度弯曲、挤压或捏压，并避免外力猛烈撞击，以免损坏电加热管。
3.在使用电加热管时，应将其工作时的环境温度控制在其设计温度范围之内，以避免过度加热或过热现象的发生。
如果环境温度过高，将会影响电加热管的使用寿命。
4.在使用电加热管时，应注意避免水流过快，水压过大等现象，以避免流体切割或流体挑裂现象的发生，以及碰撞、摩擦、冲击等外力的侵害。
三、保养1.电加热管内部容易积聚氧化物等污物，导致发热量减弱甚至失去发热效果，因此应经常进行清洗和检查，以保证其正常使用。
2.在进行电加热管清洗时，应先拆下电器设备内的所有电源，然后将电加热管取下清洗。
使用耐酸性较强的溶液可以清除电加热管内部的污物。
3.使用过程中，应不断检查电加热管工作温度是否正常，并注意防止过度使用导致电加热管温度过高，增加损坏的可能性。
4.定期检查电加热管产品的绝缘性能，避免漏电现象。
综上所述，电加热管在进行安装、使用和保养时，需要注意多方面的问题，以避免电加热管受损或者出现危险。
为了延长电加热管的使用寿命，我们需要每年对其进行维修和保养，保持其清洁和正常使用。
