. . 传 感 器 实 验 指 导 书

实验一 电位器传感器的负载特性的测试 一、实验目的： 1、了解电桥的工作原理及零点的补偿； 2、了解电位器传感器的负载特性； 3、利用电桥设计电位器传感器负载特性的测试电路,并验证其功能。 二、实验仪器与元件：

1、直流稳压电源、高频毫伏表、示波器、信号源、数字万用表； 2、电阻若干（1k, 100K）；电位器(10k)传感器（多圈线绕）； 3、运算放大器LM358； 4、电子工具一批（面包板、斜口钳、一字螺丝刀、导线）。 . . 三、基本原理： ❖ 电位器的转换原理 ❖ 电位器的电压转换原理如图所示，设电阻体长度为L，触点滑动位移量为x，两端输入电压为Ui，则滑动端输出电压为

电位器输出端接有负载电阻时，其特性称为负载特性。当电位器的负载系数发生变化时，其负载特性曲线也发生相应变化。 ❖ 电位器输出端接有负载电阻时，其特性称为负载特性。 四、实验步骤：

1、在面包板上设计负载电路。 3、改进电路的负载电阻RL，用以测量的电位器的负载特性。 4、分别选用1k电阻和100k电阻，测试电位器的负载特性，要求每个负载至少有5个测试点，并计入所设计的表格1，如下表。

序号 1 2 3 4 5 6 7 8 测试点UK 0.5V 1V 1.5V 2V 2.5V 3V 4V 4.5V . . （滑动电阻器不带负载时电压）

1k欧姆UR1（负载两端电压）

100K欧姆UR2（负载两端电压） 五、实验报告 1、 画出电路图，并说明设计原理。 2、 列出数据测试表并画出负载特性曲线。电源电压5V，测试表格1. 曲线图：画图说明，x坐标是滑动电阻器不带负载时电压；y坐标是对应1000欧姆（负载两端电压）或100k欧姆（负载两端电压），100欧和100K欧两电阻可以得到两条曲线。

O12345

UK

UR1UR2

3、 说明本次设计的电路的不足之处，提出改进思路，并总结本次实验中遇到困难及解决方法。 . . 实验二 声音传感器应用实验-声控LED旋律灯 一、实验目的： 1、了解声音传感器的工作原理及应用； 2、掌握声音传感器与三极管的组合电路调试。 二、实验仪器与元件：

1、直流稳压电源、数字万用表、电烙铁等； 2、电子元件有： 声音传感器（带脚咪头）1个；XH2.54-2P弯座1个；XH2.54-2P线1个；5MM白发蓝LED 5个；9014三极管 2个1M电阻 1个；10K电阻 1个；4.7K电阻 1个；1UF电解电容 1个；47UF电解电容 1个；万能电路板一块。 三、基本原理：

声控LED旋律灯工作电压3V-5.5V。其功能为：本电路制作成功后5只LED会随着音乐或是其它声音的节奏闪动起来，可放置于音响附近，让灯光为音乐伴舞！电路原理图如图1所示。

图1 声控LED旋律灯 当发出声音时，声音波传入声音传感器，声音传感器把声音波转换成电压波动。这个电压波动可以通过电容C2，传到Q1三极管的基极。然后这个电压波变Q1和Q2两级放大之后，输出较大的电压波。最后这个电压波使得5只LED闪动起来。 四、实验步骤：

1、领取元件，然后检查各个元件是否有损坏。 2、按照图1，焊接各个元件。 . . 3、检查元件是否有虚焊，短路等现象，无误后上电调试运行。 4、发出声音， 是否有LED亮， 是否出现LED按照声音的节奏显示和熄灭。若现象不正确，请出现调试。 5、当传感器是否感应有声音时，测量Q2的基极电压分别是多少？ 五、实验报告容

1、 简述声音传感器的工作原理。 2、 调试运行“声控LED旋律灯”过程中，是否遇到虚焊、短路、连线错误等现象？如何解决的？

3、 电路板调试正常后，有声音的时候，LED有什么现象？没有声音的时候，LED灯有什么现象？ 4、 有声音或没有声音时，测量Q2的基极电压分别是多少？ 5、 对本次实验进行小结，提出改进的建议。 .

. 实验三 热敏电阻测温实验 一、实验目的：

1、进一步了解热敏电阻温度传感器的分类和特性； 2、了解热敏电阻的测温方法； 3、掌握测温电路的原理。 二、实验仪器与元件：

1、直流稳压电源、高频毫伏表、示波器、信号源、数字万用表； 2、传感器实验箱(测温模块、数字电压表模块)； 3、水容器、冷水、60℃以上热水、搅棒，把热水和冷水混合配成不同温度的水，进行测量。 三、基本原理：

热敏电阻匹配阻值约10k欧姆。热敏电阻测温方法有2种。方法一公式法。NTC负温度系数热敏电阻 NTC热敏电阻是指具有负温度系数的热敏电阻。公式如下：

R：周围温度T (K) 时的电阻值（K：绝对温度） R0：周围温度T0 (K) 时的电阻值，R0=10 000 Ω B：热敏电阻的B常数，B=3950 T：现在测量的温度，单位K T0：环境温度，通常t0为298K（绝对温度）（即：25度） 方法二：查表法型号： MF55-103F-3950F，温度与电阻值表格如下：

其他表格自己在网上查找 由NTC热敏电阻MF55-103F-3950F为温度传感器的测温电路如图1所示。 .

. 图1 热敏电阻测温电路 图1中，VCC点接电源电压5V，R电阻的阻值为8kΩ左右，C电容为10uf，其中电阻R与热敏电阻串联，中间的连接点为输出的电压Uout。当被测温度升高时该点电位降低，输出电压降低，以指示较高的温度值；反之当被测温度降低时，输出电压升高，以指示较低的温度值。 四、实验步骤：

1、准备好盛水容器、冷水、60℃以上热水、水银温度计、搅棒；把热水和冷水混合配成不同温度的水，进行测量。 2、把传感器和水银温度计放入盛水容器中，接通电路电源。 3、水杯中加入热水和冷水，配成不同温度的水进行实验。直接将热敏电阻放入水中，用万用表直接测量热敏电阻的电阻值，将测量数据写入表1。 表3.1电阻值随温度变化数据 水温t(℃) 35 40 45 50 55 热敏电阻阻值/kΩ 4、将电阻R与传感器串联后，接入电源，进行测量输出电压。 5、水杯中加入热水和冷水，配成不同温度的水进行实验。电压表的电压值与温度之间有数学关系；温度不同时，输出电压值不同。用热敏电阻测量不同的温度的水，进行测量，将输出电压，填入表格2中。 表2 输出电压随温度变化的数据

水温t(℃) 40 45 50 55 60 65 70 75 80 输出电压（V）

6、作出V-t曲线，指出线性围，并求出灵敏度。 五、实验报告容

1、 整理实验数据，将表1和表2记录在实验报告中。 2、 当温度升高时，热敏电阻的阻值如何变化？热敏电阻的热电特性是PTC还是NTC呢？ 3、 根据表2的实验数据，以温度为x轴，输出电压为y轴，画出相应的趋势曲线，同时计算出温度与电压之间数学关系。

4、 分析趋势曲线可以得出的温度与输出电压U之间的变化关系是什么？如果使用的是PTC型热敏电阻，那么温度与输出电压之间的变化关系是什么？ . . 实验四 红外传感器应用实验

一、实验目的： 1、了解红外收发二极管的工作原理及应用； 2、掌握红外对管与放大器的组合电路调试。 二、实验仪器与元件：

1、直流稳压电源、高频毫伏表、示波器、信号源、数字万用表； 2、传感器实验箱(红外模块、超声波模块、数字电压表模块)； 三、基本原理：

实验电路如图3.1所示。

32184U1ALM358567U1BLM358W310kL1LEDL2LEDD1PHOTOR11kR21kR350R410kR51k123J2CON3+5V+5V+5V+5V-12VL3LED+5V+5VW110kRR1RR1AB

C

图3.1 红外发射管在接到正12V电压时会发出峰值波长为940nm的红外光，W1为限流电阻，调节W1改变红外发射管的电流，电流越大，红外发射管的发射距离越远。而红外接收管则反接在+12V电压上，在没有接受到峰值波长为940nm的红外光是反映二级管的反相截止特性，A点电压相当于电源电压（12V）,当红外发射管（完全）接受到红外光时，红外接收管呈反向光电流增大，A点电压变小。(由于接收到的红外光的程度不同，红外接收管的导通程度也会不同，A点电压会有相应的误差。若红外接收管正向连接，则其表现为随遮挡而变化的电阻)。本实验电路为红外反射式电路，在一定围能若有物体挡住红外光，红外光反射回红外接受管，接受到信号后才生电平的变化。（注：黑色物体会把红外光吸收，无法反射） U1A为LM358的一个运放，这里的作用是作射随器，射随电路的特点是输出电压不变，电流放大一般用于输入，输出，缓冲级用于阻抗匹配。 U1B为LM358的另一个运放，这里的作用是做一个比较器，比较同相输入端与反相输入端的电压（即B点于C点）。当B点电压大于C点电压时，输出高电平（+12V）。当

合集下载

智能传感技术实验指导书-程(1)

智能传感技术实验指导书-程(1)

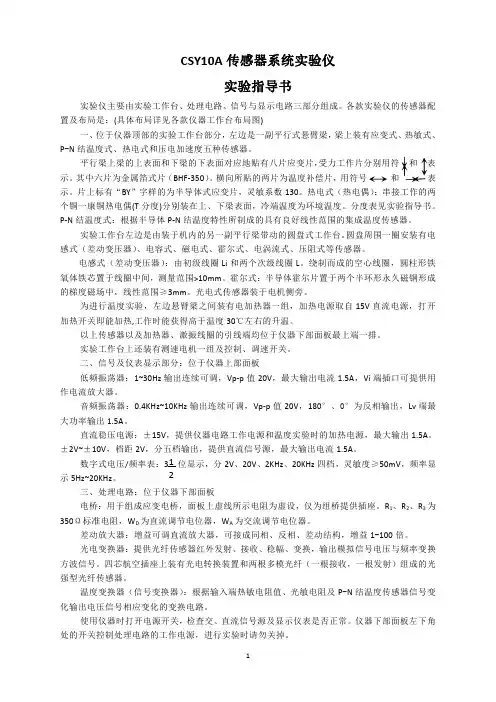

CSY10A 传感器系统实验仪实验指导书实验仪主要由实验工作台、处理电路、信号与显示电路三部分组成。

各款实验仪的传感器配置及布局是：(具体布局详见各款仪器工作台布局图)一、位于仪器顶部的实验工作台部分，左边是一副平行式悬臂梁，梁上装有应变式、热敏式、P -N 结温度式、热电式和压电加速度五种传感器。

平行梁上梁的上表面和下梁的下表面对应地贴有八片应变片，受力工作片分别用符和表示。

其中六片为金属箔式片（BHF-350）。

横向所贴的两片为温度补偿片，用符号和表示。

片上标有“BY ”字样的为半导体式应变片，灵敏系数130。

热电式（热电偶）：串接工作的两个铜一康铜热电偶(T 分度)分别装在上、下梁表面，冷端温度为环境温度。

分度表见实验指导书。

P-N 结温度式：根据半导体P-N 结温度特性所制成的具有良好线性范围的集成温度传感器。

实验工作台左边是由装于机内的另一副平行梁带动的圆盘式工作台。

圆盘周围一圈安装有电感式（差动变压器）、电容式、磁电式、霍尔式、电涡流式、压阻式等传感器。

电感式（差动变压器）：由初级线圈Li 和两个次级线圈L 。

绕制而成的空心线圈，圆柱形铁氧体铁芯置于线圈中间，测量范围>10mm 。

霍尔式：半导体霍尔片置于两个半环形永久磁钢形成的梯度磁场中，线性范围≥3mm 。

光电式传感器装于电机侧旁。

为进行温度实验，左边悬臂梁之间装有电加热器一组，加热电源取自15V 直流电源，打开加热开关即能加热,工作时能获得高于温度30℃左右的升温。

以上传感器以及加热器、激振线圈的引线端均位于仪器下部面板最上端一排。

实验工作台上还装有测速电机一组及控制、调速开关。

二、信号及仪表显示部分：位于仪器上部面板低频振荡器：1~30Hz 输出连续可调，Vp-p 值20V ，最大输出电流1.5A ，Vi 端插口可提供用作电流放大器。

音频振荡器：0.4KHz~10KHz 输出连续可调，Vp-p 值20V ，180°、0°为反相输出，Lv 端最大功率输出1.5A 。

传感器与检测技术综合实验指导书

传感器与检测技术综合实验指导书

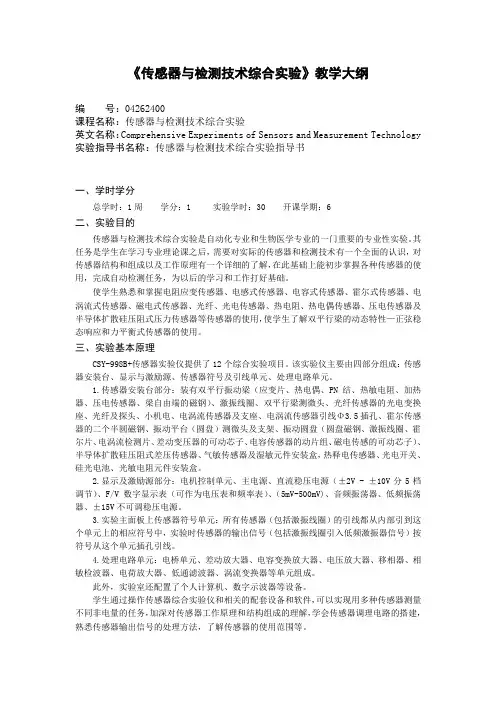

《传感器与检测技术综合实验》教学大纲编号：04262400课程名称：传感器与检测技术综合实验英文名称：Comprehensive Experiments of Sensors and Measurement Technology 实验指导书名称：传感器与检测技术综合实验指导书一、学时学分总学时：1周学分：1 实验学时：30 开课学期：6二、实验目的传感器与检测技术综合实验是自动化专业和生物医学专业的一门重要的专业性实验。
