机械制造技术基础(第2版)第四章课后习题答案

  • 格式：doc
  • 大小：308.50 KB
  • 文档页数：12

1 《机械制造技术基础》部分习题参考解答 第四章 机械加工质量及其控制 4-1 什么是主轴回转精度？为什么外圆磨床头夹中的顶尖不随工件一起回转，而车床主轴箱中的顶尖则是随工件一起回转的？ 解：主轴回转精度——主轴实际回转轴线与理想回转轴线的差值表示主轴回转精度，它分为主轴径向圆跳动、轴向圆跳动和角度摆动。 车床主轴顶尖随工件回转是因为车床加工精度比磨床要求低，随工件回转可减小摩擦力；外圆磨床头夹中的顶尖不随工件一起回转是因为磨床加工精度要求高，顶尖不转可消除主轴回转产生的误差。

4-2 在镗床上镗孔时（刀具作旋转主运动，工件作进给运动），试分析加工表面产生椭圆形误差的原因。 答：在镗床上镗孔时，由于切削力F的作用方向随主轴的回转而回转，在F作用下，主轴总是以支承轴颈某一部位与轴承内表面接触，轴承内表面圆度误差将反映为主轴径向圆跳动，轴承内表面若为椭圆则镗削的工件表面就会产生椭圆误差。

4-3 为什么卧式车床床身导轨在水平面内的直线度要求高于垂直面内的直线度要求？ 答：导轨在水平面方向是误差敏感方向，导轨垂直面是误差不敏感方向，故水平面内的直线度要求高于垂直面内的直线度要求。

4-4 某车床导轨在水平面内的直线度误差为0.015/1000mm，在垂直面内的直线度误差为0.025/1000mm，欲在此车床上车削直径为φ60mm、长度为150mm的工件，试计算被加工工件由导轨几何误差引起的圆柱度误差。 解：根据p152关于机床导轨误差的分析，可知在机床导轨水平面是误差敏感方向，导轨垂直面是误差不敏感方向。

水平面内：0.0151500.002251000Rymm；

垂直面内：227()0.025150/602.341021000zRRmm，非常小可忽略不计。 所以，该工件由导轨几何误差引起的圆柱度误差0.00225Rmm。 2

4-5 在车床上精车一批直径为φ60mm、长为1200mm的长轴外圆。已知：工件材料为45钢；切削用量为：vc=120m/min，ap=0.4mm, f =0.2mm/r; 刀具材料为YT15。在刀具位置不重新调整的情况下加工50个工件后，试计算由刀具尺寸磨损引起的加工误差值。 解：根据p154公式(4-2)，

01000

NBKlNBNB 根据题意，切削50个工件的切削长度：120050lDf

查p155表4-1得，YT15刀具切45钢时，NB0=8μm，KNB=8μm/km；

则1200860500.28460 μm10001000NB=0.46mm 工件直径增大至：60+2×0.46=60.92mm， 直径误差0.92mm。 4-6 成批生产图4-69图所示零件，设A、B两尺寸已加工至规定尺寸，今以底面定位镗E孔，试求此镗孔工序由于基准不重合引起的定位误差。

习题4-6图 解：假定孔E的中心至定位面距离为F±TF/2，则F和A、B、C组成一直线尺寸链，F为封闭环，A、C为增环，B为减环。 F =A – B + C 封闭环公差jbFABCTTTT，这是基准不重合误差，假定定位基准制造误差为0，则定位误差为：dwjbjwFT

4-7 按图4-70所示方式定位在立式铣床上铣槽，其主要技术要求为： （1）槽宽 00.04312bmm。 （2）槽距尺寸 00.2120lmm。 （3）槽底位置尺寸为 00.1634.8hmm。 3

（4）槽两侧面对外圆轴线的对称度公差 0.01emm。 已知：外圆尺寸00.01640mm与内孔尺寸0.021020mm均已加工至规定尺寸，内外圆的径向圆跳动公差值为0.02mm。试分析计算该工序的定位误差。

习题4-7图 解：(1) 在工件轴向00.2120lmm，定位基准与设计基准重合，无定位误差。 (2)在工件径向：00.1634.8hmm定位误差分析： 定位基准与设计基准不重合，并有内外圆的径向跳动公差T(c)=0.02；

400.016()0.020.02822jbTTcmm

工件用内孔和心轴定位，并处于水平心轴位置，按p158公式(4-4)则定位误差为： 1()2jwDdsTT

其中TD=0.021mm，定位心轴0.0070.02020620gmm，Td=0.013mm； minmax20(200.007)0.007sDdmm，代入上式可得

1(0.0210.0130.007)0.02052jwmm

所以，径向定位误差为：0.0280.02050.0485dwjbjwmm (3) 键槽对称度e=0.01mm的影响分析： 外圆轴线是键槽对称度的基准轴线，故对称度对h方向尺寸定位误差没有影响。

4-8 习题4-8 图a)所示为铣键槽工序的加工要求，已知轴径尺寸00.180mm，试分别计算习题4-8 图b)、c)两种定位方案的定位误差。 4

习题4-8图 解：图b)定位误差分析： 在y方向：没有基准转换误差，考虑定位元件无制造误差，则在y方向定位误差为0。 在x方向：工件外圆公差0.1Tmm对键槽加工有影响，/20.05dwxTmm，由于对称度要求为0.2，x向定位误差小于对称度要求，故该方案符合要求。 图c)定位误差分析： 按教材p160图4-15 b)的分析结果公式(4-7)，定位误差为

010.11110.020712sin(/2)2sin(90/2)ddwT



mm

4-9 习题4-9图所示齿轮坯在V形块上定位插齿槽，要求保证工序尺寸0.2038.5mmH。已知：00.0250.1080mm, 35mmdD。若不计内孔与外圆同轴度误差

的影响试求此工序的定位误差。 解：如习题4-9图所示，外圆公差Td=0.1mm；内孔公差：TD=0.025mm。 由外圆公差引起的工件中心的变化量可按教材p160公式(4-17)计算：

1010.11110.020712sin(/2)2sin(90/2)ddwT





mm

考虑外圆和内孔无同轴度误差，所以孔的公差变化引起的定位误差为： 20.0250.012522DdwTmm

所以，该工序尺寸H的定位误差为：12()0.03321dwdwdwHmm。

4-10 按习题4-10图所示方式定位加工孔0.045020mm，要求孔对外圆的同轴度公差为0.03mm。已知：00.1460mm, (300.07)mmdb。试分析计算此定位方案的定位误差。 5

习题4-9图 习题4-10图 解：如习题4-10图所示，0.14mm, 0.045mm, 0.14mmdbTTT， 只考虑V型块定位时，定位误差按教材p160公式(4-17)计算：

010.141110.028992sin(/2)2sin(90/2)ddwyT



mm

当尺寸b变化时，在x方向产生的误差为： 0.14dwxbTmm

两部分作用几何和为实际的定位误差，

22220.028990.140.1430dwdwydwxmm

4-11 习题4-11图所示工件以大外圆表面及端面M作定位表面，在小外圆上铣键槽，要保证尺寸H、L。已知：0000.1510.1220.1655mm, 40mm, 60mmAdd，大、小外圆的同轴度误差o0.05mm, =90t，试分析计算该工序的定位误差。

习题4-11图 解：该题与4-9题类似，不过要考虑在直径方向同轴度的影响。 Td1=0.12mm；Td2=0.16mm。 外圆d2产生的定位误差按教材p160公式(4-17)计算： 6

2010.161110.033142sin(/2)2sin(90/2)ddwdT



mm

外圆d1产生的定位误差为：11/20.06dwddTmm； 同轴度产生的定位误差为：0.05dwtmm； 所以，该工序工位误差为：210.14314dwdwddwddwtmm。

4-12 习题4-12图所示工件采用V形块（夹角o90）定位，加工两个直径为φ10mm的小孔。已知：外圆直径尺寸00.180dmm，内孔尺寸0.2050Dmm，内孔与外圆的同轴度误差t =0.05mm，内孔中心线是工序尺寸R的工序基准，o30。试分析计算加工O1孔的定位误差。

习题4-12图 解：根据题意，Td=0.1mm，TD=0.2mm。定位误差分为几个部分。 外圆引起的定位误差按教材p160公式(4-17)计算：

1010.11110.020712sin(/2)2sin(90/2)ddwT





mm

同轴度引起的定位误差为：20.05dwtmm。 考虑到R和β没有误差，所以O1的定位误差与O相同；定位误差为

120.020710.050.07071dwdwdwmm。

4-13 在三台车床上分别加工三批工件的外圆表面，加工后经测量，三批工件分别产生了如习题4-13图所示的形状误差，试分析产生上述形状误差的主要原因。

习题4-13图 解：产生图a)的原因主要是：工件刚性差，而机床刚性很好；

合集下载

机械制造技术基础习题答案

机械制造技术基础习题答案

《机械制造技术基础》习题课
4-16 加工一批工件的外圆，图样要求尺寸为 Φ30±0.07mm，加工后测得本工序按正态分布，有 8%不合格品，且其中一半为可修复不合格品。试分析 该工序的工序能力。 解：已知工序能力为：Cp=T/6σ,故需求σ值。 根据z=(x-μ)/σ，因此，且由题意可知合格率 为92%，且分散范围中心与公差带中心重合，故有： F(z)=0.42，查表可得：z=1.4 由题意可知（x-μ)=0.07，故可得：σ=0.05 由此可得：Cp=0.14/6×0.5=0.467≤0.67， 为四级。工序能力很差，必须加以改进。
c）钻、铰连杆小头孔，要求保证与大头孔轴线的距 离及平行度，并与毛坯外圆同轴； ① 大平面限制沿Z轴 移动和绕X、Y轴转动共 3个自由度；圆柱销限 制沿X、Y轴的2个移动 自由度；V形块限制沿 X轴的移动和绕Z轴转 动的2个自由度。
② X 自由度被重复限制，属过定位。 ③ 将V形块改为在 X 方向浮动的定位形式。
《机械制造技术基础》习题课
b）车外圆，保证外圆与内孔同轴；
① 圆柱面限制沿X、Y轴的移动和绕X、Y轴的转动共4 个自由度；端面限制了沿Z轴的移动和绕X、Y轴的转动 共3个自由度。 ② 绕X、Y轴的转动2个自由度被重复限制，属过定位。 ③ 在端面处加球面垫圈，采用自位支承消除过定位。
《机械制造技术基础》习题课
《机械制造技术基础》习题课
2—13、试分析图2.43所示各定位方案中：① 各定位 元件限制的自由度；② 判断有无欠定位或过定位；③ 对不合理的定位方案提出改进意见。 a）车阶梯轴小外圆及台阶端面；
① 三爪卡盘限制Y、 X2个移动自由度，前 后顶尖限制除绕Z轴 的主动以外的其余5 个自由度。
② X、Y的2个移动自由度被重复限制，属过定位。 ③ 去掉三爪卡盘，改为拨盘+鸡心卡拨动。
机械制造技术基础-卢秉恒 答案 第四章

机械制造技术基础-卢秉恒 答案 第四章


4-11：
解：（1）加工B面时，设计基准为D面，定位基准为 D面∴Δjb=0 又∵D面采用双支撑板定位，B方向上 Δju=0 ∴B向加工误差Δdu=0 ∴满足要求
（2）加工A面时 设计基准为孔轴 定位基准为C Δjb=0.04 调刀基准与定位基准的误差为 Δjw=0.02×2=0.04∴A的加工误差 Δjw=0.04+0.04=0.08＞0.01/3

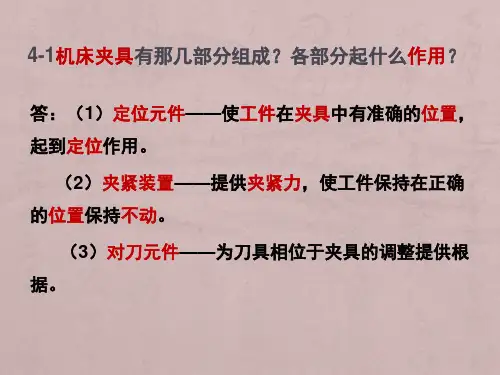

4-1机床夹具有那几部分组成？各部分起什么作用？
答：（1）定位元件——使工件在夹具中有准确的位置， 起到定位作用。
（2）夹紧装置——提供夹紧力，使工件保持在正确 的位置保持不动。
（3）对刀元件——为刀具相位于夹具的调整提供根 据。
4-1机床夹具有那几部分组成？各部分起什么作用？
（4）引导元件——决定刀具相对于夹具的位置 （5）其他装置——分度等。 （6）连接原件和连接表面——将夹具连接在工作台上。 （7）夹具体——将各夹具元件装配成一个整体。
4-2工件在机床上的装夹方法有哪些？其原理是什么？ （1）
答：（1）用找正法装夹工件——原理：根据关键 的一个或几个用划针或指示表找正工件准确位置再夹 紧，有先按加工要求进行加工面位置的划线工序，然 后再按划出的线痕进行找正实现装夹。
4-2工件在机床上的装夹方法有哪些？其原理 是什么？（2）
（2）用夹具装夹工件——夹具使工件在夹具中占有正确加 工位置，而且夹具相对于机床保证有准确的相对位置，而夹 具结构保证定位元件的定位工作面对夹具与机床相连接的表 面之间的相对位置准确，使刀具相对有关定位元件和定位工 作面调整到准确位置，这就保证了刀具在工件上加工出的表 面对工件定位基准的位置尺寸。
答：d.长V铁 y z y z 支撑钉 x
e.两平行V铁
华南理工大学机械制造技术基础第4章习题

华南理工大学机械制造技术基础第4章习题

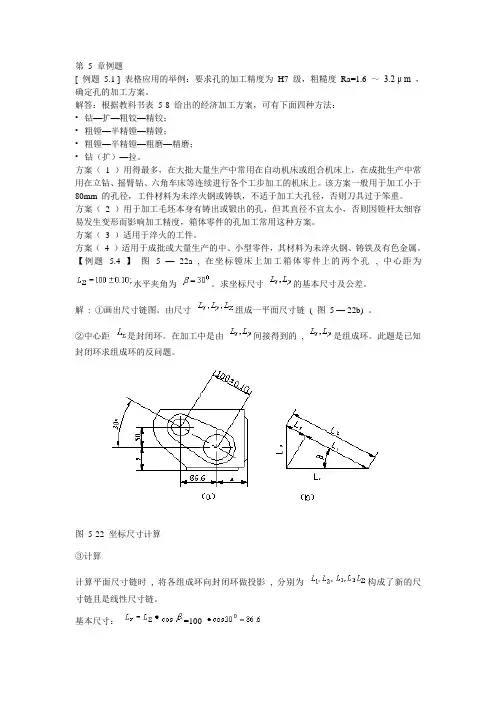

第5 章例题[ 例题5.1 ] 表格应用的举例：要求孔的加工精度为H7 级，粗糙度Ra=1.6 ～3.2 μ m ，确定孔的加工方案。
