全自动数控弯箍机的调直原理

钢筋调直机工作原理与基本构造该钢筋调直机为下切剪刀式，工作原理如下图所示：采用一台电动机作总动力装置，电动机轴端安装两个V带轮，分别驱动调直筒、牵引和切断机构。

其牵引、切断机构传动如下：电动机启动后，经V带轮带动圆锥齿轮6旋转，通过另一圆锥齿轮使曲柄轴7旋转，在通过减速齿轮3、4、5带动一对同速所向回转齿轮，使牵引轮14转动，牵引钢筋12向前动力。

曲柄轮7上的连杆使锤头8上、下运动，调直好的钢筋顶信与滑动刀台13相连的定长挡板11时，挡板带动定长拉杆10将刀台拉到锤头下面，刀台在锤头冲击下将钢筋切断。

切断机构的结构与工作原理如图所示：下切刀8固定在刀座台7上，调直后的钢筋从切刀中孔中通过。

上切刀9安装在刀架10上，非工作状态时，上刀架被复位弹簧6推至上方，当定长拉杆4将刀台座7拉到锤头3下面时，上刀架受到锤头的冲击向上运动，钢筋在上、下刀片间被切断。

在切断钢筋时，切刀有一个下降过程，下降时间一般为0.1s，而钢筋的牵引速度为0.6m/s，因此在切断瞬间，钢筋可有0.6×0.1=0.06m的运动距离，而实际上钢筋在被切断的瞬间是停止运动的，所以造成钢筋在牵引轮中的滑动，使牵引轮受到磨损。

因此，调直机的调直速度不宜太快。

钢筋调直机的电气控制系统图为：调直机的传动示意展开图：电动机经三角胶带驱动调直筒2旋转，实现钢筋调直。

经电动机上的另一胶带轮以及一对锥齿轮带动偏心轴，再经二级齿轮减速，驱动上下压辊14、15等速反向旋转，从而实现钢筋牵引运动。

又经过偏心轴和双滑块机械17、18，带动锤头19上下运动，当上切刀20进入锤头下面时即受到锤头敲击，完成钢筋切断。

上压辊14装在框架16上，转动偏心手柄可使框架销作转动，以便根据钢筋直径调整压辊间隙。

方刀台21和承受架的拉杆22相连，当钢筋端部顶到拉杆上的定尺板时，将方刀台拉到锤头下面。

即可切断钢筋。

定尺板在承受架上的位置，可以按切断钢筋所需长度进行调节。

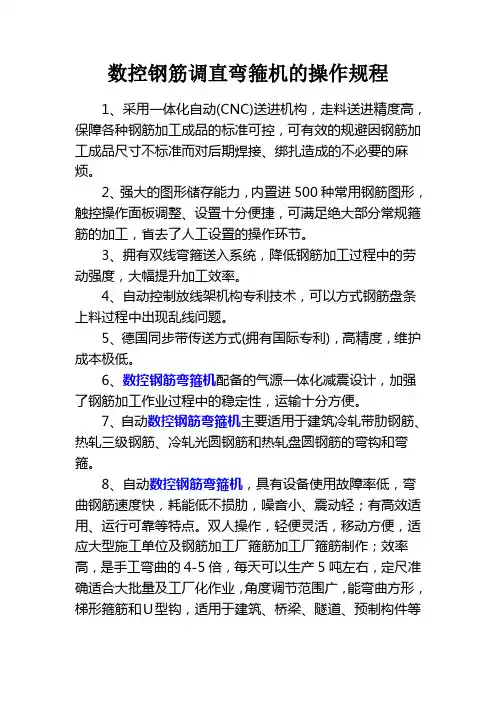

数控钢筋调直弯箍机的操作规程1、采用一体化自动(CNC)送进机构，走料送进精度高，保障各种钢筋加工成品的标准可控，可有效的规避因钢筋加工成品尺寸不标准而对后期焊接、绑扎造成的不必要的麻烦。

2、强大的图形储存能力，内置进500种常用钢筋图形，触控操作面板调整、设置十分便捷，可满足绝大部分常规箍筋的加工，省去了人工设置的操作环节。

3、拥有双线弯箍送入系统，降低钢筋加工过程中的劳动强度，大幅提升加工效率。

4、自动控制放线架机构专利技术，可以方式钢筋盘条上料过程中出现乱线问题。

5、德国同步带传送方式(拥有国际专利)，高精度，维护成本极低。

6、数控钢筋弯箍机配备的气源一体化减震设计，加强了钢筋加工作业过程中的稳定性，运输十分方便。

7、自动数控钢筋弯箍机主要适用于建筑冷轧带肋钢筋、热轧三级钢筋、冷轧光圆钢筋和热轧盘圆钢筋的弯钩和弯箍。

8、自动数控钢筋弯箍机，具有设备使用故障率低，弯曲钢筋速度快，耗能低不损肋，噪音小、震动轻；有高效适用、运行可靠等特点。

双人操作，轻便灵活，移动方便，适应大型施工单位及钢筋加工厂箍筋加工厂箍筋制作；效率高，是手工弯曲的4-5倍，每天可以生产5吨左右，定尺准确适合大批量及工厂化作业，角度调节范围广，能弯曲方形，梯形箍筋和Ｕ型钩，适用于建筑、桥梁、隧道、预制构件等工程的箍筋加工。

数控钢筋弯箍机属于一种对钢筋曲折机布局的改良。

9、钢筋弯箍秘密装置在平展松软的地面上，装置承重架时承重架料槽的中间要瞄准导向筒、调直筒、下切刀孔或剪切齿轮槽的中间线，并坚持平直，装置好后必需反省电气路线和整机有没有毁坏，机械的衔接件能否靠得住，各传动部门能否机动，确认无误后方可停止试运行。

10、数控钢筋弯箍机的料架料槽应装配平直，瞄准导向筒调直筒和下切刀孔的中心线，用手迁移转变飞轮、反省传动机构事情装配，调剂间隙紧固螺栓，确认失常后，起动空运行，反省轴承应无异响齿轮啃合优越，待运行失常后方可功课，按调直机钢筋的直径，先用恰当的调直块及传动速率。

更多产品信息请打开企业网站： 产品介绍：

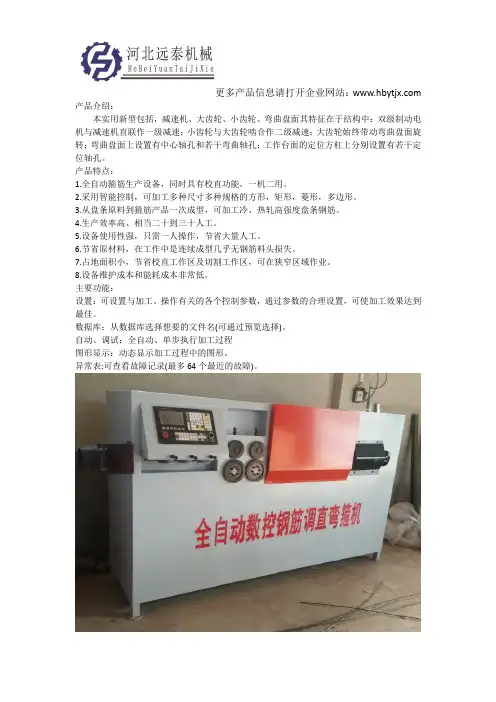

本实用新型包括，减速机、大齿轮、小齿轮、弯曲盘面其特征在于结构中：双级制动电机与减速机直联作一级减速；小齿轮与大齿轮啮合作二级减速；大齿轮始终带动弯曲盘面旋转；弯曲盘面上设置有中心轴孔和若干弯曲轴孔；工作台面的定位方杠上分别设置有若干定位轴孔。

产品特点：
1.全自动箍筋生产设备，同时具有校直功能，一机二用。

2.采用智能控制，可加工多种尺寸多种规格的方形，矩形，菱形，多边形。

3.从盘条原料到箍筋产品一次成型，可加工冷、热轧高强度盘条钢筋。

4.生产效率高、相当二十到三十人工。

5.设备使用性强，只需一人操作，节省大量人工。

6.节省原材料，在工作中是连续成型几乎无钢筋料头损失。

7.占地面积小，节省校直工作区及切割工作区，可在狭窄区域作业。

8.设备维护成本和能耗成本非常低。

主要功能：
设置：可设置与加工、操作有关的各个控制参数，通过参数的合理设置，可使加工效果达到最佳。

数据库：从数据库选择想要的文件名(可通过预览选择)。

自动、调试：全自动、单步执行加工过程
图形显示：动态显示加工过程中的图形。

异常表:可查看故障记录(最多64个最近的故障)。

该机结构是由高速转子旋转调整直丝模角度，达到调直的效果，然后通过叨丝轮向前叨丝。

达到要求尺寸后，丝碰到定位键后把跑道向前进推进5毫米，上方冲头压住竖切丝刀就立刻切断，丝通过竖丝刀上的压板压住开口轴承，丝就自动掉至托丝架，如果要改变长度，就移动定位键。

功能与特点：1.切断钢筋长度无误差，2.双头牵拉式，3.最后一米钢筋调完拉出为止，4.建筑丝采用钨钢模，5.产品丝采用球末模，调出的钢筋不会伤害表面。

调直定长切割机工作原理原机械式调直定长切割机总，钢筋由盘料架上出来后进入该筒，适当调整调直块的调整螺钉，将调直块紧固在不同的偏心位置上，以便对不同规格或不同性质的钢筋进行调直。

调直的方案有高斯曲线型、正弦曲线型和余弦曲线型，分别适用于不同直径，不同屈服强度的钢筋。

在调直多盘钢筋后，调直块会产生磨损，此时，应补调偏心以保证调直效果。

调直机主传动箱及牵引压辊，传动箱内由机械减速机构将电机转速降低，并带动主动压辊(上压辊)旋转。

上料时，转动一偏心手柄，使上压辊抬起，将钢筋穿过上压辊与下压辊(被动压辊)之间的V型槽，然后反向转动偏心手柄，使上压辊放下，上下两压辊呈夹持钢筋状态。

料压在两压辊之间，被调整钢筋力量的大小取决于压辊之间的夹持力。

与上压辊机械相连的连杆上有一弹簧与之相连，该弹簧对上压辊实施加压，压辊的牵引力与压力成正比，故对不同直径与材质的钢筋应选择不同的弹簧压力，从而较好地握持并牵引钢筋。

同时，为防止在剪切时的连切现象，在钢筋被顶停下时，钢筋与压辊间应能出现明显的打滑。

因此弹簧压力的调整是调直机能否正常工作的关键。

传动箱中偏心轴的双滑块机构带动锤头作垂直方向的直线往复运动，剪切机构的方刀台中装有上下切刀，当装在方刀台中的切刀进入锤头下面时，上切刀被锤击而实现钢筋切断工作。

钢筋被打断后，方刀台靠拉杆弹簧复位。

受料架是调直切断机的定长机构，架上有用于定长的定尺板，根据需要的长度调整好定尺板在拉筋上的位置，并调整好拉筋弹簧的压力，使被调直钢筋能顶动定尺板前进，而且又要在钢筋被切断后方刀台能及时复位。
