高砷硫金精矿提金研究

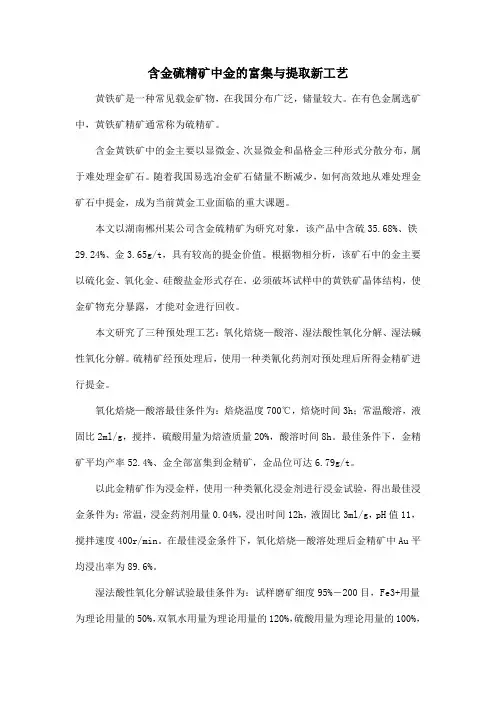

含金硫精矿中金的富集与提取新工艺黄铁矿是一种常见载金矿物，在我国分布广泛，储量较大。

在有色金属选矿中，黄铁矿精矿通常称为硫精矿。

含金黄铁矿中的金主要以显微金、次显微金和晶格金三种形式分散分布，属于难处理金矿石。

随着我国易选冶金矿石储量不断减少，如何高效地从难处理金矿石中提金，成为当前黄金工业面临的重大课题。

本文以湖南郴州某公司含金硫精矿为研究对象，该产品中含硫35.68%、铁29.24%、金3.65g/t，具有较高的提金价值。

根据物相分析，该矿石中的金主要以硫化金、氧化金、硅酸盐金形式存在，必须破坏试样中的黄铁矿晶体结构，使金矿物充分暴露，才能对金进行回收。

本文研究了三种预处理工艺：氧化焙烧—酸溶、湿法酸性氧化分解、湿法碱性氧化分解。

硫精矿经预处理后，使用一种类氰化药剂对预处理后所得金精矿进行提金。

氧化焙烧—酸溶最佳条件为：焙烧温度700℃，焙烧时间3h；常温酸溶，液固比2ml/g，搅拌，硫酸用量为焙渣质量20%，酸溶时间8h。

最佳条件下，金精矿平均产率52.4%、金全部富集到金精矿，金品位可达6.79g/t。

以此金精矿作为浸金样，使用一种类氰化浸金剂进行浸金试验，得出最佳浸金条件为：常温，浸金药剂用量0.04%，浸出时间12h，液固比3ml/g，pH值11，搅拌速度400r/min。

在最佳浸金条件下，氧化焙烧—酸溶处理后金精矿中Au平均浸出率为89.6%。

湿法酸性氧化分解试验最佳条件为：试样磨矿细度95%－200目，Fe3+用量为理论用量的50%，双氧水用量为理论用量的120%，硫酸用量为理论用量的100%，反应温度95℃，反应时间8h，液固比6ml/g，搅拌速度400r/min。

最佳条件下得到金品位9g/t以上的金精矿，在最佳浸金条件下浸出，Au平均浸出率为87.4%。

湿法碱性氧化分解试验最佳条件为：常温搅拌曝气反应7d，试样磨矿细度为95%－200目，NaOH用量为理论用量的100%，液固比3ml/g。

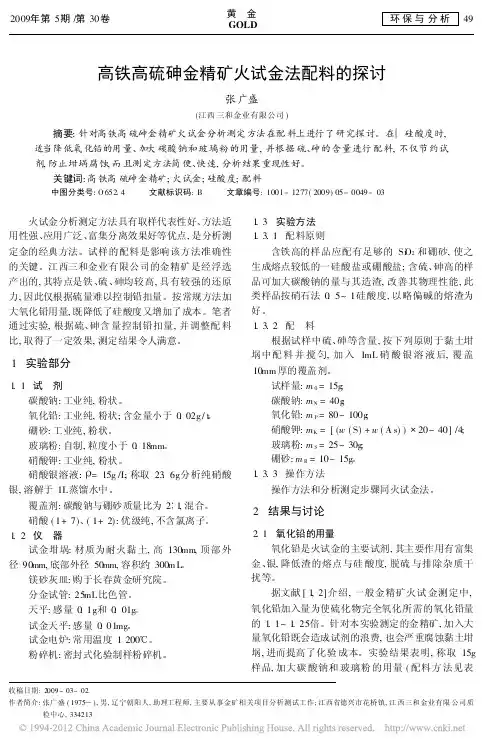

2009年第5期/第30卷黄 金GOLD环保与分析49高铁高硫砷金精矿火试金法配料的探讨收稿日期:2009-03-02作者简介:张广盛(1975)),男,辽宁朝阳人,助理工程师,主要从事金矿相关项目分析测试工作;江西省德兴市花桥镇,江西三和金业有限公司质检中心,334213张广盛(江西三和金业有限公司)摘要:针对高铁高硫砷金精矿火试金分析测定方法在配料上进行了研究探讨。

在一硅酸度时,适当降低氧化铅的用量、加大碳酸钠和玻璃粉的用量,并根据硫、砷的含量进行配料,不仅节约试剂,防止坩埚腐蚀,而且测定方法简便、快速,分析结果重现性好。

关键词:高铁高硫砷金精矿;火试金;硅酸度;配料中图分类号:O 65214 文献标识码:B 文章编号:1001-1277(2009)05-0049-03火试金分析测定方法具有取样代表性好、方法适用性强、应用广泛、富集分离效果好等优点,是分析测定金的经典方法。

试样的配料是影响该方法准确性的关键。

江西三和金业有限公司的金精矿是经浮选产出的,其特点是铁、硫、砷均较高,具有较强的还原力,因此仅根据硫量难以控制铅扣量。

按常规方法加大氧化铅用量,既降低了硅酸度又增加了成本。

笔者通过实验,根据硫、砷含量控制铅扣量,并调整配料比,取得了一定效果,测定结果令人满意。

1 实验部分1.1 试 剂碳酸钠:工业纯,粉状。

氧化铅:工业纯,粉状;含金量小于0.02g /t 。

硼砂:工业纯,粉状。

玻璃粉:自制,粒度小于0.18mm 。

硝酸钾:工业纯,粉状。

硝酸银溶液:Q =15g /L ;称取23.6g 分析纯硝酸银,溶解于1L 蒸馏水中。

覆盖剂:碳酸钠与硼砂质量比为2B 1,混合。

硝酸(1+7)、(1+2):优级纯,不含氯离子。

1.2 仪 器试金坩埚:材质为耐火黏土,高130mm ,顶部外径90mm,底部外径50mm,容积约300m L 。

镁砂灰皿:购于长春黄金研究院。

分金试管:25mL 比色管。

天平:感量0.1g 和0.01g 。

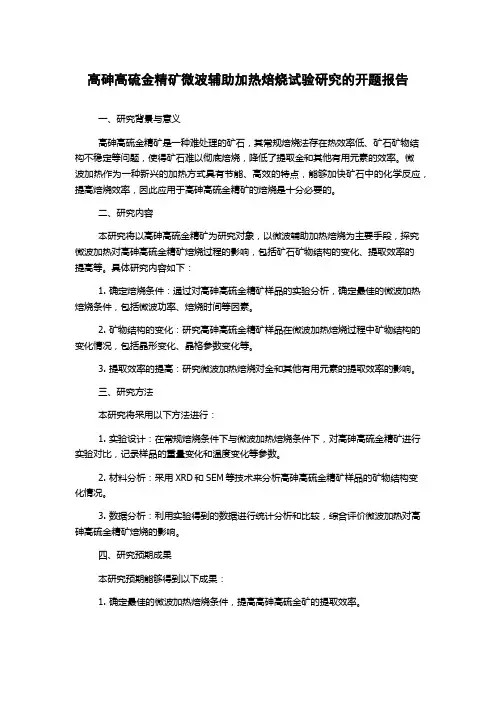

高砷高硫金精矿微波辅助加热焙烧试验研究的开题报告一、研究背景与意义高砷高硫金精矿是一种难处理的矿石，其常规焙烧法存在热效率低、矿石矿物结构不稳定等问题，使得矿石难以彻底焙烧，降低了提取金和其他有用元素的效率。

微波加热作为一种新兴的加热方式具有节能、高效的特点，能够加快矿石中的化学反应，提高焙烧效率，因此应用于高砷高硫金精矿的焙烧是十分必要的。

二、研究内容本研究将以高砷高硫金精矿为研究对象，以微波辅助加热焙烧为主要手段，探究微波加热对高砷高硫金精矿焙烧过程的影响，包括矿石矿物结构的变化、提取效率的提高等。

具体研究内容如下：1. 确定焙烧条件：通过对高砷高硫金精矿样品的实验分析，确定最佳的微波加热焙烧条件，包括微波功率、焙烧时间等因素。

2. 矿物结构的变化：研究高砷高硫金精矿样品在微波加热焙烧过程中矿物结构的变化情况，包括晶形变化、晶格参数变化等。

3. 提取效率的提高：研究微波加热焙烧对金和其他有用元素的提取效率的影响。

三、研究方法本研究将采用以下方法进行：1. 实验设计：在常规焙烧条件下与微波加热焙烧条件下，对高砷高硫金精矿进行实验对比，记录样品的重量变化和温度变化等参数。

2. 材料分析：采用XRD和SEM等技术来分析高砷高硫金精矿样品的矿物结构变化情况。

3. 数据分析：利用实验得到的数据进行统计分析和比较，综合评价微波加热对高砷高硫金精矿焙烧的影响。

四、研究预期成果本研究预期能够得到以下成果：1. 确定最佳的微波加热焙烧条件，提高高砷高硫金矿的提取效率。

2. 了解高砷高硫金精矿在微波加热焙烧过程中矿物结构和晶体结构的变化，为后续的深入研究提供依据。

3. 为高砷高硫金矿的处理和回收提供新的思路和方法。

以上为本研究的开题报告内容，具体研究过程和结果将在研究完成后撰写成论文对外发表。

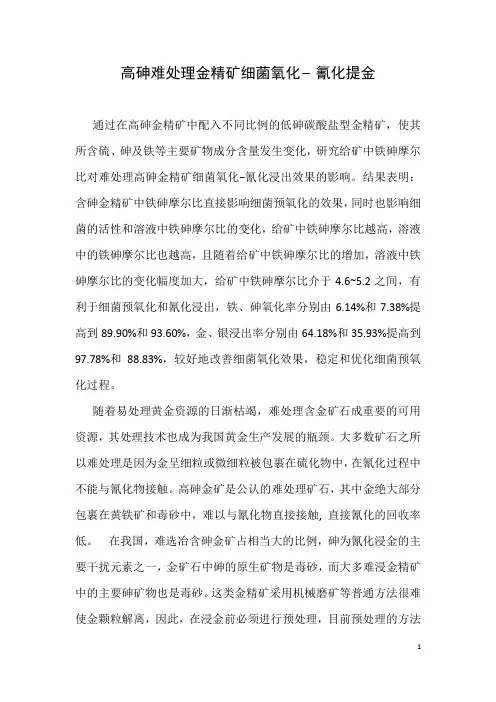

高砷难处理金精矿细菌氧化−氰化提金通过在高砷金精矿中配入不同比例的低砷碳酸盐型金精矿，使其所含硫、砷及铁等主要矿物成分含量发生变化，研究给矿中铁砷摩尔比对难处理高砷金精矿细菌氧化−氰化浸出效果的影响。

结果表明：含砷金精矿中铁砷摩尔比直接影响细菌预氧化的效果，同时也影响细菌的活性和溶液中铁砷摩尔比的变化，给矿中铁砷摩尔比越高，溶液中的铁砷摩尔比也越高，且随着给矿中铁砷摩尔比的增加，溶液中铁砷摩尔比的变化幅度加大，给矿中铁砷摩尔比介于4.6~5.2之间，有利于细菌预氧化和氰化浸出，铁、砷氧化率分别由6.14%和7.38%提高到89.90%和93.60%，金、银浸出率分别由64.18%和35.93%提高到97.78%和88.83%，较好地改善细菌氧化效果，稳定和优化细菌预氧化过程。

随着易处理黄金资源的日渐枯竭，难处理含金矿石成重要的可用资源，其处理技术也成为我国黄金生产发展的瓶颈。

大多数矿石之所以难处理是因为金呈细粒或微细粒被包裹在硫化物中，在氰化过程中不能与氰化物接触。

高砷金矿是公认的难处理矿石，其中金绝大部分包裹在黄铁矿和毒砂中，难以与氰化物直接接触, 直接氰化的回收率低。

在我国，难选冶含砷金矿占相当大的比例，砷为氰化浸金的主要干扰元素之一，金矿石中砷的原生矿物是毒砂，而大多难浸金精矿中的主要砷矿物也是毒砂。

这类金精矿采用机械磨矿等普通方法很难使金颗粒解离，因此，在浸金前必须进行预处理，目前预处理的方法主要有培烧、加压氧化和细菌氧化3大技术。

细菌氧化预处理技术因具有成本低、能耗小、污染少且设备简单易于操作等特点而更具有竞争力，越来越受到人们的关注。

生物提金工艺利用氧化亚铁硫杆菌，氧化黄铁矿和毒砂等金属矿物，使被矿物包裹的金颗粒裸露，能充分与浸金溶剂接触而有利于浸出，可使金的回收率大幅提高，但影响生物提金的因素很多，归结起来主要有3类：生物因素、矿物因素和工艺因素[8]。

在矿物因素中，矿物含砷量的大小直接影响细菌氧化的效果(目前金精矿含砷的高低并没有统一划分标准，本文作者结合国内外主要金精矿的细菌氧化处理厂生产实际，界定含砷量在8%以上的为高砷金精矿)，对于含砷量高的原料，细菌氧化也有其局限性，因此，有关际，界定含砷量在8%以上的为高砷金精矿)，对于含砷量高的原料，细菌氧化也有其局限性，因此，有关学者针对高砷金精矿的细菌氧化−氰化提金开展大量的研究工作，包括浸矿机理、菌种筛选驯化、核心反应器及工艺条件等方面。

一、概述随着全球金矿资源逐渐枯竭，含砷复杂金矿的开采和提取成为了矿业界面临的重要挑战。

含砷复杂金矿中的砷元素会对金提取过程产生严重影响，因此需要对含砷复杂金矿进行生物氧化预处理，以提高金的提取率。

本文将介绍含砷复杂金矿生物氧化预处理的关键技术及其在矿业领域中的应用。

二、含砷复杂金矿生物氧化预处理技术1. 生物氧化原理含砷复杂金矿生物氧化预处理利用硫氧化细菌在适宜的条件下对矿石中的硫化砷进行氧化，将砷转化为可溶性的砷酸盐，并使其与矿石中的金结合形成稳定的金砷复合物。

此过程可提高金的提取率，并减少对环境的污染。

2. 生物氧化工艺生物氧化工艺包括堆浸法和搅拌堆浸法两种主要工艺。

其中，堆浸法适合于处理低品位的含砷复杂金矿，而搅拌堆浸法适合于处理高品位的含砷复杂金矿。

生物氧化工艺需要控制适宜的温度、酸碱度、氧气供给等条件，同时对硫氧化细菌的培养和维持也是关键。

3. 生物氧化设备生物氧化设备通常包括生物氧化堆、氧气供给系统、搅拌设备、pH调节系统等。

其中，氧气供给系统的设计和运行稳定性对于保证生物氧化反应的顺利进行至关重要。

三、含砷复杂金矿生物氧化预处理的关键技术1. 菌种选择通过对含砷复杂金矿石进行微生物学分析，筛选出适合生物氧化预处理的细菌菌株。

这些细菌菌株需要具有较强的硫氧化能力和对砷元素的耐受性。

2. 反应条件控制生物氧化预处理的反应条件对于生物氧化效率至关重要。

对温度、酸碱度、氧气供给等条件的合理控制，能够提高生物氧化反应的速率和效率。

3. 硫氧化细菌的培养和维持硫氧化细菌的培养和维持也是关键的技术环节。

菌种的活性和数量直接影响生物氧化预处理的效果，因此需要保证硫氧化细菌菌种的高活性和足够数量。

四、含砷复杂金矿生物氧化预处理技术在矿业领域的应用含砷复杂金矿生物氧化预处理技术已经在矿业领域得到了广泛应用。

其应用主要体现在以下几个方面：1. 提高金的提取率通过生物氧化预处理，能够将含砷复杂金矿中的砷元素氧化成可溶性的砷酸盐，并与金结合形成稳定的金砷复合物，从而提高金的提取率。

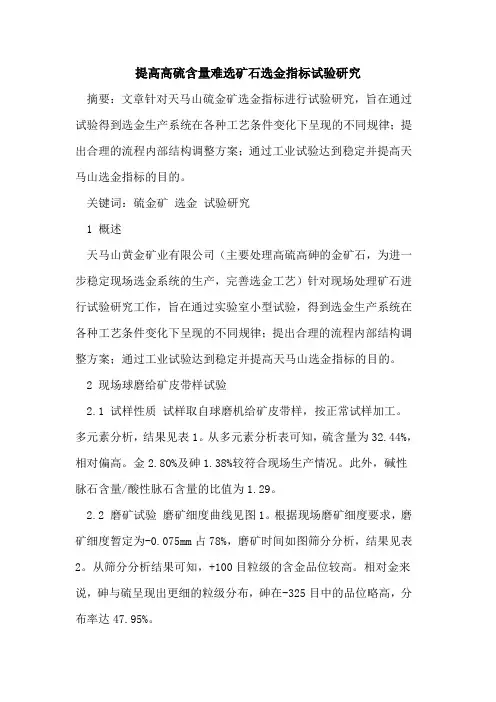

提高高硫含量难选矿石选金指标试验研究摘要：文章针对天马山硫金矿选金指标进行试验研究，旨在通过试验得到选金生产系统在各种工艺条件变化下呈现的不同规律；提出合理的流程内部结构调整方案；通过工业试验达到稳定并提高天马山选金指标的目的。

关键词：硫金矿选金试验研究1 概述天马山黄金矿业有限公司（主要处理高硫高砷的金矿石，为进一步稳定现场选金系统的生产，完善选金工艺）针对现场处理矿石进行试验研究工作，旨在通过实验室小型试验，得到选金生产系统在各种工艺条件变化下呈现的不同规律；提出合理的流程内部结构调整方案；通过工业试验达到稳定并提高天马山选金指标的目的。

2 现场球磨给矿皮带样试验2.1 试样性质试样取自球磨机给矿皮带样，按正常试样加工。

多元素分析，结果见表1。

从多元素分析表可知，硫含量为32.44%，相对偏高。

金2.80%及砷1.38%较符合现场生产情况。

此外，碱性脉石含量/酸性脉石含量的比值为1.29。

2.2 磨矿试验磨矿细度曲线见图1。

根据现场磨矿细度要求，磨矿细度暂定为-0.075mm占78%，磨矿时间如图筛分分析，结果见表2。

从筛分分析结果可知，+100目粒级的含金品位较高。

相对金来说，砷与硫呈现出更细的粒级分布，砷在-325目中的品位略高，分布率达47.95%。

2.3 调整剂种类试验试验分别用cao、na2co3对比试验，试验流程见图2从试验结果可知，使用na2co3金的回收率要高于使用cao的情况，但是，金精矿中金品位仅有9.71g/t，远远低于使用石灰情况下金精矿13.94%的品位。

此外，含硫品位也较高，表明有硫矿物上浮，给金的精选带来压力。

为保证金精矿的质量，确定使用cao作为选金浮选的调整剂。

2.4 捕收剂种类、组合及用量试验捕收剂主要考虑bk301、丁铵黑药两种药剂对矿石的适应性，试验流程见图3。

混合用药试验结果表明，丁铵黑药与bk301组合用量以1：2为佳。

并进行了捕收剂用量试验。

试验结果表明，随着捕收剂用量的加大，粗精矿品位下降，金回收率增加并不明显，反而体现出较差的选择性。

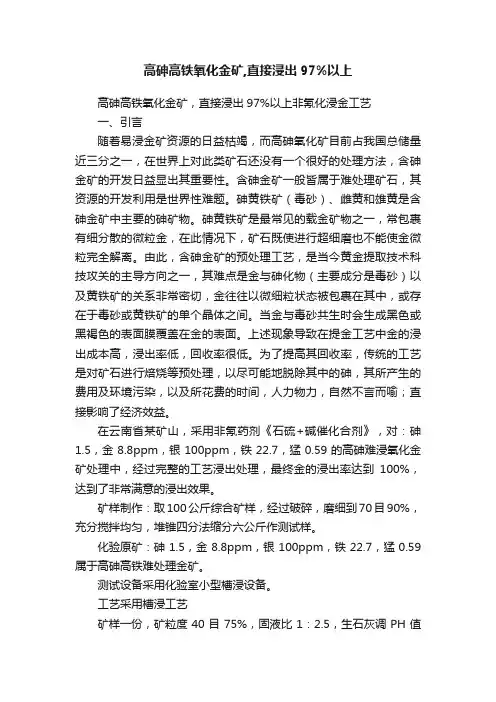

高砷高铁氧化金矿,直接浸出97%以上高砷高铁氧化金矿，直接浸出97%以上非氰化浸金工艺一、引言随着易浸金矿资源的日益枯竭，而高砷氧化矿目前占我国总储量近三分之一，在世界上对此类矿石还没有一个很好的处理方法，含砷金矿的开发日益显出其重要性。

含砷金矿一般皆属于难处理矿石，其资源的开发利用是世界性难题。

砷黄铁矿（毒砂）、雌黄和雄黄是含砷金矿中主要的砷矿物。

砷黄铁矿是最常见的载金矿物之一，常包裹有细分散的微粒金，在此情况下，矿石既使进行超细磨也不能使金微粒完全解离。

由此，含砷金矿的预处理工艺，是当今黄金提取技术科技攻关的主导方向之一，其难点是金与砷化物（主要成分是毒砂）以及黄铁矿的关系非常密切，金往往以微细粒状态被包裹在其中，或存在于毒砂或黄铁矿的单个晶体之间。

当金与毒砂共生时会生成黑色或黑褐色的表面膜覆盖在金的表面。

上述现象导致在提金工艺中金的浸出成本高，浸出率低，回收率很低。

为了提高其回收率，传统的工艺是对矿石进行焙烧等预处理，以尽可能地脱除其中的砷，其所产生的费用及环境污染，以及所花费的时间，人力物力，自然不言而喻；直接影响了经济效益。

在云南省某矿山，采用非氰药剂《石硫+碱催化合剂》，对：砷1.5，金8.8ppm，银100ppm，铁22.7，猛0.59的高砷难浸氧化金矿处理中，经过完整的工艺浸出处理，最终金的浸出率达到100%，达到了非常满意的浸出效果。

矿样制作：取100公斤综合矿样，经过破碎，磨细到70目90%，充分搅拌均匀，堆锥四分法缩分六公斤作测试样。

化验原矿：砷1.5，金8.8ppm，银100ppm，铁22.7，猛0.59属于高砷高铁难处理金矿。

测试设备采用化验室小型槽浸设备。

工艺采用槽浸工艺矿样一份，矿粒度40目75%，固液比1：2.5，生石灰调PH值12，加药一份同时进行五分钟矿浆充气作业，经过2.5小时一个循环测试，没有任何金浸出，故终止矿样测试。

重新修改方案。

矿样一份，粒度120目90%，固液比1：2.8, 生石灰调PH值11--12.8，按测试方案加药，同时进行五分钟矿浆充气作业，经过2.5小时一个循环测试，测得贵液含金量3.6mgAu/l,PH值下降至11.2。

含砷金精矿是一种含有大量金和砷的矿物质，其中砷是一种有毒元素，其化合物毒性较强。

金精矿经过冶炼可以提炼出黄金，但是提炼后的金精矿需要妥善处理，否则会造成环境污染。

砷是一种具有高度毒性的元素，其化合物在环境中的持久性和生物累积性会对生态系统造成严重影响。

因此，含砷金精矿的提炼和处理需要严格遵守环保法规，采取有效的处理措施，确保不对环境造成危害。

在提炼过程中，可以通过添加还原剂或硫化剂等物质将砷从金精矿中分离出来，然后进行安全处理。

同时，需要对提炼过程进行严格监控，确保不产生有害物质，避免对环境和人体造成危害。

含砷金精矿的提炼和处理是一个复杂的过程，需要专业的技术和设备。

同时，也需要加强监管和执法力度，确保提炼和处理过程符合环保法规和标准。

从经济角度来看，含砷金精矿的提炼和处理具有一定的经济价值。

由于砷也是一种有价值的元素，可以将其回收利用，减少浪费和污染。

同时，提炼出的黄金也是一种重要的贵金属资源，可以用于工业和珠宝等领域。

总之，含砷金精矿的提炼和处理需要遵守环保法规和标准，采取有效的处理措施，确保不对环境造成危害。

同时，也需要加强监管和执法力度，确保提炼和处理过程的经济价值和环境安全得到有效平衡。

需要注意的是，本文仅对含砷金精矿进行简要介绍，具体提炼和处理过程需要专业的知识和技能。

在实际操作中，应该根据具体情况选择合适的处理方法和工艺，确保安全、环保和经济。

含金砷硫精矿烧渣炼铁富集金的研究王勇;刘志宏;马小波;何从行;李启厚【摘要】提出一种处理含金砷硫精矿的新工艺,主要包括焙烧脱除硫砷—烧渣炼铁富集金—电解分离铁金等工序.对其中烧渣炼铁富集金进行实验研究,研究熔炼中C 与O质量比与炉渣二元碱度(即CaO与SiO2质量比)、熔炼温度和熔炼时间对铁和金回收率的影响,确定最佳条件及在此条件下所得生铁的化学成分.研究结果表明:在C与O质量比为0.93、炉渣二元碱度为1.0、熔炼温度为1500℃、熔炼时间为90 min的最佳条件下,铁和金的回收率分别达到97.49％和99.10％,所得生铁中金质量分数为16 g/t,与烧渣金质量分数相比约提高0.63倍,铁质量分数为97.27％,碳质量分数为1.38％.%A new technology, which was composed of three main processes, i.e. roasting to remove sulfur and arsenic, iron smelting from the cinder to enrich gold, and electrolysis to separate iron and gold, was proposed for the treatment of sulfur concentrate containing gold and arsenic. The processes of iron-making by reduction smelting were investigated experimentally. The effects of mass ratio of carbon to oxygen together with slag binary basicity, smelting temperature and smelting time on the recoveries of iron and gold were evaluated, and the optimal conditions were determined. The results show that the optimal conditions are as follows: mass ratio of carbon to oxygen is 0.93, slag binary basicity is 1.0, smelting temperature is 1 500 癈 and smelting time is 90 min. Under the optimal conditions, the recoveries of iron and gold reach 97.49% and 99.10%, respectively, and the composition of pig iron obtained is analyzed chemically to be as follows: gold 16 g/t, iron 97.27%, and carbon 1.38%.The gold content in the pig iron increases by about 0.63 times than that in the cinder.【期刊名称】《中南大学学报（自然科学版）》【年(卷),期】2013(044)001【总页数】6页(P8-13)【关键词】含金砷硫精矿;烧渣;炼铁;富集金【作者】王勇;刘志宏;马小波;何从行;李启厚【作者单位】中南大学冶金科学与工程学院,湖南长沙,410083;中南大学冶金科学与工程学院,湖南长沙,410083;中南大学冶金科学与工程学院,湖南长沙,410083;湖南水口山有色金属集团有限公司,湖南常宁,421513;中南大学冶金科学与工程学院,湖南长沙,410083【正文语种】中文【中图分类】TF111我国低品位、难处理金矿资源丰富，约占已探明金矿储量的 25%[1]。
