中规模集成电路的应⽤实验报告1. 74ls139功能验证基本功能验证:如右图2. 74ls148功能验证基本功能验证:如下图3.⽤74ls138以及74ls00实现全加器、全减器(1)实验分析:74ls138三个输⼊对应8个输出,意思就是⼀个3位的⼆进制输⼊对应⼀个10进制的⼀位例如ABC输⼊111那他那边的Y就会输出对应的⼀个位置如果ABC译码为8那Y⾥⾯就有⼀个位被弄为低电平。
74ls138就是38译码器,是TTL系列的,也就是74系列,有三个输⼊端A0,A1,A2,其中A2是⾼位,输出是⼋个低电平输出Y0 ~ Y7,⼯作电压⼀般的5V。
(2)⽤74ls138、74ls00实现全加器电路图如下:(4)全减器真值表:⽤74LS138、74LS00实现全减器电路图如下:74ls247验证如右图74ls248验证如下图74ls85验证如下图74ls283将8421码转为余3码(如右图)J1端为输⼊8421码端。
灯X1、X2、X3、X4分别代表余三循环码的四位⾼低电平,灯亮代表⾼电平1,灯灭代表低电平0.(如下图)输⼊为8421码制的0111时输出为相对应的余三码制的应为1111,结果如下图:1.74LS74加法器(左图)74LS74减法器(左图)74LS112加法器(下图) 74LS112减法器(下图)74ls160:1.⽤于快速计数的内部超前进位2.⽤于n 位级联的进位输出3.同步可编程序4.有置数控制线5.⼆极管箝位输⼊6.直接清零同步计数74ls160是⼗进制计数器,也就是说它只能记⼗个数从0000-1001(0-9)到9之后再来时钟就回到0,⾸先是clk,这是时钟。
之后是rco,这是输出,MR是复位低电频有效(图上接线前⾯花圈的都是低电平有效)load是置数信号,当他为低电平时,在始终作⽤下读⼊D0到D3。
为了使161正常⼯作ENP和ENT接1另外D0到D3是置数端Q0到Q3是输出端。
这种同步可预置⼗进计数器是由四个D型触发器和若⼲个门电路构成,内部有超前进位,具有计数、置数、禁⽌、直接(异步)清零等功能。
中规模集成电路集成对象
中规模集成电路(MSI)是指集成电路设计复杂度介于小规模集成电路(SSI)和大规模集成电路(LSI)之间的一类集成电路。
它通常由几十到几百个逻辑门组成,可以实现一些较为复杂的数字逻辑功能。
中规模集成电路集成对象主要包括:
1. 编码器/解码器
编码器是将多位输入信号编码为较少位数的代码输出,而解码器则是将较少位数的代码输入解码为多位输出信号。
常见的编码器/解码器有优先级编码器、数据选择器等。
2. 计数器
计数器是一种可以对脉冲进行计数的电路,常用于时序控制、频率合成等领域。
中规模集成电路中的计数器包括二进制计数器、环形计数器、可逆计数器等。
3. 寄存器
寄存器是一种用于临时存储数据的电路,在中规模集成电路中常作为数据缓冲或状态存储器使用。
寄存器包括移位寄存器、通用寄存器等。
4. 算术逻辑单元(ALU)
ALU是一种能够执行算术运算和逻辑运算的组合电路,是中规模集成电路中实现数字运算的核心部件。
5. 多路复用器/解复用器
多路复用器是一种数据选择器,可以从多个输入信号中选择一个输出;解复用器则是将一个输入信号分配到多个输出端。
6. 存储器
中规模集成电路中的存储器主要是只读存储器(ROM)和随机存取存储器(RAM),用于存储程序指令或数据。
这些中规模集成电路集成对象广泛应用于数字系统的控制、运算、存储等方面,是构建更复杂数字电路系统的基础单元。
随着集成电路技术的发展,现代数字系统越来越倾向于采用大规模集成电路和超大规模集成电路。

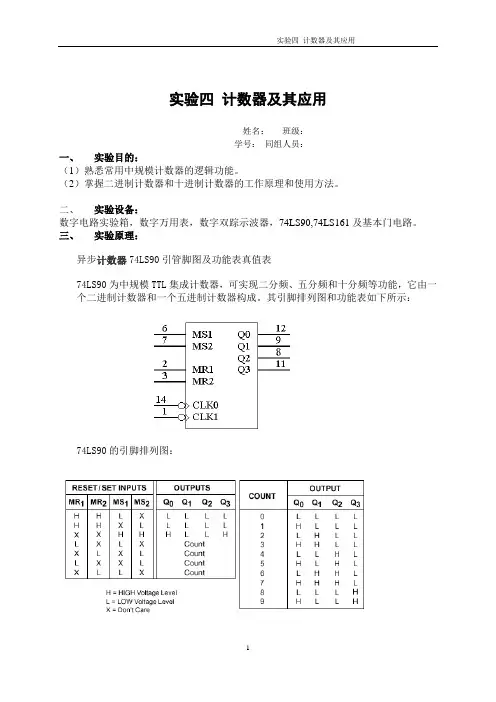

实验四计数器及其应用
姓名:班级:
学号:同组人员:
一、实验目的:
(1)熟悉常用中规模计数器的逻辑功能。
(2)掌握二进制计数器和十进制计数器的工作原理和使用方法。
二、实验设备:
数字电路实验箱,数字万用表,数字双踪示波器,74LS90,74LS161及基本门电路。
三、实验原理:
异步计数器74LS90引管脚图及功能表真值表
74LS90为中规模TTL集成计数器,可实现二分频、五分频和十分频等功能,它由一个二进制计数器和一个五进制计数器构成。
其引脚排列图和功能表如下所示:
74LS90的引脚排列图:
(1) 清除
令CR=1,其它输入为任意态,这时Q3Q2Q1Q0=0000,译码数字显示为0。
清除功能完成后,置CR=0
(2) 置数
CR=0,CP U,CP D任意,数据输入端输入任意一组二进制数,令LD= 0,观察计数
译码显示输出,予置功能是否完成,此后置LD=1。
(3) 加计数
CR=0,LD=CP D=1,CP U接单次脉冲源。
清零后送入10个单次脉冲,观察译码数字显示是否按8421码十进制状态转换表进行;输出状态变化是否发生在CP U的上升
沿。
(4) 减计数
CR=0,LD=CP U=1,CP D接单次脉冲源。
参照3)进行实验。
四、实验内容:
(1)产生10进制序列,从0~9显示。
(2)产生6进制序列,从0~5显示。
(3)产生如下序列:1,3,5,7,9,0,2,4,6,8并显示。
五、实验结果:。
