PWM技术在程控放大器设计中的应用

pwm 通过微分+积分电路PWM（Pulse Width Modulation）是一种通过调制脉冲的宽度来控制电压电流的技术。

它常常被用于调节电机的速度、控制电源输出、模拟信号发生器等领域。

而通过微分+积分电路对PWM信号进行处理，可以实现更精确的控制和稳定的输出。

在这篇文章中，我们将探讨PWM信号处理中的微分+积分电路原理和应用。

首先，让我们来了解一下微分和积分电路的基本原理。

微分电路可以对输入信号的变化率进行测量，它会放大输入信号的斜率，并产生符号与输入信号变化方向相反的输出。

而积分电路会对输入信号进行积分，产生一个与输入信号变化量成正比的输出。

这两种电路分别对信号的变化率和变化量进行了处理，可以帮助我们更精确地控制信号和系统的输出。

在PWM信号处理中，微分+积分电路可以帮助我们实现对PWM信号的精确控制和稳定输出。

通过微分电路的斜率放大和积分电路的累积效应，我们可以实现对PWM信号的调节和平滑。

这对于一些对输出要求较高的系统（如医疗设备、航空航天应用等）来说，是非常重要的。

在实际应用中，微分+积分电路可以应用在电机控制、温度控制、光照控制等各种领域。

比如，在电机控制中，微分+积分电路可以帮助我们更精确地控制电机的速度和位置；在温度控制中，微分+积分电路可以实现更精确的温度调节；在光照控制中，微分+积分电路可以帮助我们更精确地控制光照的强度和频率。

另外，微分+积分电路还可以用于滤波和降噪。

在一些噪声较大的环境下，微分+积分电路可以帮助我们去除噪声，实现信号的稳定输出。

这对于一些对信号要求较高的应用来说，也是非常有用的。

总之，通过微分+积分电路对PWM信号进行处理，可以实现对信号的精确控制和稳定输出。

在各种应用领域中，微分+积分电路都有着重要作用，可以帮助我们实现更精确、更稳定的控制。

希望这篇文章能对读者有所帮助，谢谢阅读！。

单片机中的PWM技术及相关应用PWM技术是一种常用的数字信号调制技术，能够通过改变信号的占空比来控制电路中的开关元件，实现对电路的调节和控制。

在单片机应用中，PWM技术被广泛应用于电机驱动、LED亮度调节、音频处理等方面，具有较大的实际意义和应用价值。

首先，PWM技术在电机控制和驱动中发挥着重要作用。

通过控制PWM信号的占空比，可以调节电机的转速和扭矩。

对于直流电机控制而言，可以通过改变PWM信号的占空比来改变电机的平均电压，从而实现对电机的转速控制。

而对于步进电机，通过改变驱动信号的频率和占空比，可以实现步进电机的准确位置控制。

此外，PWM技术还被广泛应用于无刷直流电机（BLDC）的驱动中，通过改变PWM信号的占空比和相位，可以实现对BLDC电机的转速和方向控制。

其次，PWM技术在LED照明领域中起到非常重要的作用。

由于LED的亮度和颜色是由电流大小和电压波形的调节来决定的，因此利用PWM技术可以实现对LED的亮度调节。

通过改变PWM信号的占空比，可以控制LED的闪烁频率，从而实现亮度的调节。

同时，利用PWM技术还可以实现多个LED灯的时序控制，例如交替闪烁、呼吸灯效果等。

此外，PWM技术还在音频处理中得到广泛应用。

通过PWM技术可以实现数字音频信号的模拟输出，并通过低通滤波器将PWM信号转换为模拟音频信号。

在数字音频播放器、音响系统等领域中，PWM技术可以实现高保真度的音频输出。

通过控制PWM信号的频率和占空比，可以实现对音频信号的调节，例如音量控制、音调调节等。

此外，PWM技术还有许多其他应用。

例如在温度控制系统中，可以利用PWM 技术实现对加热元件的温度控制，通过调节PWM信号的占空比，可以实现加热元件的温度变化。

在数码相机的曝光控制中，PWM技术可以实现对快门的控制，通过改变PWM信号的占空比和频率，可以控制快门的开启和关闭时间，从而实现曝光时间的调节。

总结而言，PWM技术在单片机中具有广泛的应用。

任务名称：PW脉宽调制一、引言PW脉宽调制（Pulse Width Modulation，简称PWM）是一种常用的数字控制技术，广泛应用于电子设备、电机驱动、通信系统等领域。

本文将全面探讨PW脉宽调制的原理、应用以及优缺点，帮助读者深入理解该技术。

二、PWM原理2.1 基本概念PW脉宽调制是通过调整信号的脉冲宽度来改变电压或功率等物理量的控制技术。

它采用数字信号来驱动模拟信号，通过周期性的脉冲信号，控制目标物理量的平均值。

2.2 PWM信号生成1.基于定时器的PWM生成: 定时器可以定期产生脉冲信号，PWM信号的占空比通过调整定时器的计数器值来实现。

–步骤1: 初始化定时器的计数器和预设值。

–步骤2: 开始计数，并与预设值进行比较。

–步骤3: 当计数器值小于预设值时，输出高电平；当计数器值大于预设值时，输出低电平。

–步骤4: 重复步骤2和步骤3，实现周期性的PWM信号输出。

2.基于比较器的PWM生成: 通过比较器将模拟信号与参考电压进行比较，产生PWM信号。

–步骤1: 将模拟信号与参考电压输入到比较器。

–步骤2: 比较器将模拟信号与参考电压进行比较，并输出PWM信号。

三、PWM的应用3.1 电子设备1.直流电源: PWM可以用于直流电源的电压调节，控制输出电压的稳定性和效率。

2.LED灯光控制: 通过PWM调节LED的亮度，实现灯光的亮度调节和颜色混合。

3.伺服电机控制: PWM信号可以用于控制电机的转速和运动方向。

3.2 电机驱动1.直流电机控制: PWM可以用于直流电机的速度调节和逆变器的控制。

2.步进电机控制: 通过PWM信号控制步进电机的步进角度，实现精确的位置控制。

3.3 通信系统1.无线通信: PWM技术可以用于无线通信系统的调制与解调，提高通信信号的质量。

2.数字音频: PWM可以用于数字音频信号的解码和重构，实现高保真音频输出。

四、PWM技术的优缺点4.1 优点1.高效能: PWM技术通过调整信号的占空比，减少了能量的损耗，提高了系统的能效。

第6章PWM控制技术主要内容：PWM控制的基本原理、控制方式与PWM波形的生成方法，PWM逆变电路的谐波分析，PWM整流电路。

重点：PWM控制的基本原理、控制方式与PWM波形的生成方法。

难点：PWM波形的生成方法，PWM逆变电路的谐波分析。

基本要求：掌握PWM控制的基本原理、控制方式与PWM波形的生成方法，了解PWM 逆变电路的谐波分析，了解跟踪型PWM逆变电路，了解PWM整流电路。

PWM（Pulse Width Modulation）控制——脉冲宽度调制技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。

第3、4章已涉及这方面内容: 第3章：直流斩波电路采用，第4章有两处：4.1节斩控式交流调压电路，4.4节矩阵式变频电路。

本章内容PWM控制技术在逆变电路中应用最广，应用的逆变电路绝大部分是PWM型，PWM 控制技术正是有赖于在逆变电路中的应用，才确定了它在电力电子技术中的重要地位。

本章主要以逆变电路为控制对象来介绍PWM控制技术，也介绍PWM整流电路1 PWM控制的基本原理理论基础：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

冲量指窄脉冲的面积。

效果基本相同，是指环节的输出响应波形基本相同。

低频段非常接近，仅在高频段略有差异。

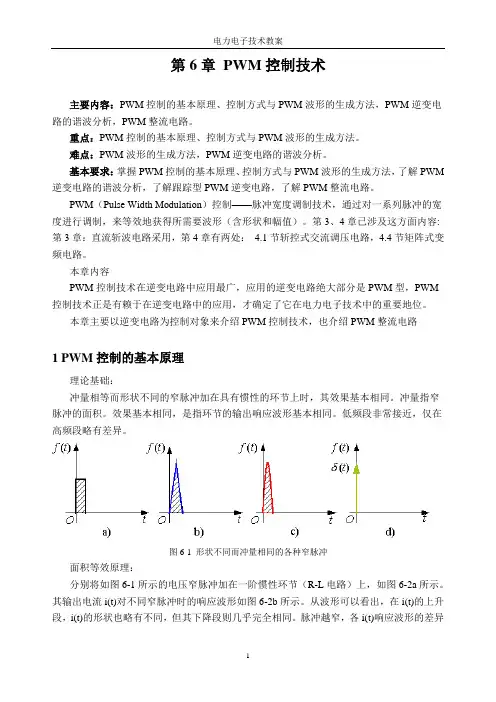

图6-1 形状不同而冲量相同的各种窄脉冲面积等效原理：分别将如图6-1所示的电压窄脉冲加在一阶惯性环节（R-L电路）上，如图6-2a所示。

其输出电流i(t)对不同窄脉冲时的响应波形如图6-2b所示。

从波形可以看出，在i(t)的上升段，i(t)的形状也略有不同，但其下降段则几乎完全相同。

脉冲越窄，各i(t)响应波形的差异也越小。

如果周期性地施加上述脉冲，则响应i(t)也是周期性的。

用傅里叶级数分解后将可看出，各i(t)在低频段的特性将非常接近，仅在高频段有所不同。

图6-2 冲量相同的各种窄脉冲的响应波形用一系列等幅不等宽的脉冲来代替一个正弦半波，正弦半波N等分，看成N个相连的脉冲序列，宽度相等，但幅值不等；用矩形脉冲代替，等幅，不等宽，中点重合，面积（冲量）相等，宽度按正弦规律变化。
