Q345R(HIC)/Q345R(R-HIC)抗硫化氢腐蚀用钢板技术条件1适用范围本技术条件适用于厚度8mm-130mm的在酸性环境下使用的Q345R(HIC)和Q345R(R-HIC)钢板,加做SSCC检验项目的抗硫化氢腐蚀钢板牌号用Q345R(R-HIC)表示.2尺寸、外形、重量及允许偏差2.1 尺寸、外形、重量及允许偏差应符合GB/T709 的规定.2.2 厚度偏差按GB/T709的B类或C类执行,在注明.2.3 钢板按理论重量,理论计重采用的厚度为钢板允许的最大厚度和最小厚度的算术平均值. 钢的密度为7.85g/cm³.3技术要求3.1化学成分Q345R(HIC)/Q345R(R-HIC)抗硫化氢腐蚀用钢板技术条件钢的化学成分应符合下表规定.牌号 C Si Mn P S Ca O CE熔炼分析≤0.200.20-0.55 1.20-1.36 ≤0.015≤0.0030.0015-0.0030 ≤0.004≤0.45成品分析0.20-0.60 ≤0.004注(1)Ca值仅供参考,不作验收条件,Ca、O含量可用成品分析值代替熔炼分析值；(2)碳当量（CE）计算公式如下：CE=C Mn/6 (Cu Ni)/15 (Cr Mo V)/5(3)S含量的目标值为0.002%(4)为了改善钢板性能,可添加部分微合金元素.3.2冶炼方法采用电炉炉外精炼方式冶炼,冶炼过程进行Ca处理,并应为本质细晶粒钢,≤80mm钢板其实际晶粒度为VI级或VI级以上;>80mm钢板其实际晶粒度为V级或V级以上.3.3交货状态:正火.3.4试样状态:所有钢板应对其检验用试样进行模拟焊后热处理,模拟焊后热处理温度:610-635℃,保温时间:4-12小时,具体模拟焊后热处理制度再注明.3.5力学性能Q345R(HIC)/Q345R(R-HIC)抗硫化氢腐蚀用钢板技术条件钢板试样模拟焊后热处理状态的力学性能应符合下表规定:厚度(mm) ReL MPa Rm MPa A% 180°弯曲试验b=2a 厚度方向性能ψZ(%)8-16 ≥345 510-640 平均值单个值>16-36 ≥325 500-630 ≥21 d=2a ≥35 ≥25 >36-60 ≥315 490-620 d=3a>60-100 ≥305 490-620 ≥20>100-130 ≥285 480-610注:冲击要求可另行协商Q345R(HIC)/Q345R(R-HIC)抗硫化氢腐蚀用钢板技术条件3.5.2布氏硬度:钢板应逐轧制张进行超声波探伤检查,布氏硬度值≤200HB3.6超声波检验:钢板应逐张进行超声波探伤检查,探伤标准级别再注明.3.7每批钢板的检验项目、取样数量、取样方法及试验方法应符合下表规定：检验项目取样数量（个）取样方法试验方法化学分析熔炼分析1（每炉）GB/T20066 GB/T223熔炼分析1（逐轧制张）拉伸1（逐轧制张）GB/T2978 GB/T228弯曲1（逐轧制张）GB/T232厚度方向性能3（逐轧制张）GB/T5313 GB/T5313晶粒度1（每炉）YB/T5148-93布氏硬度1（逐轧制张）GB/T231超声波探伤逐张注明HIC试验见附加要求注明*冲击3（逐轧制张）GB/T2975 GB229GB/T2975注明GB/T4338*高温拉伸1（逐轧制张）见附加要求*SSCC试验注明注：带*为可选择项目。

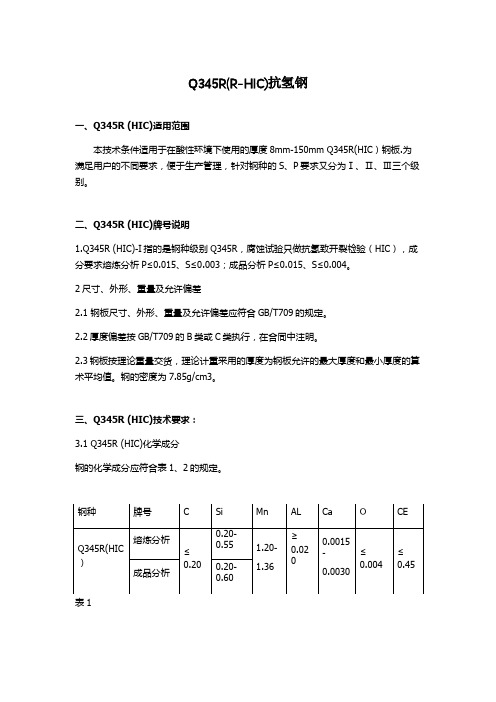

Q345R(R-HIC)抗氢钢一、Q345R (HIC)适用范围本技术条件适用于在酸性环境下使用的厚度8mm-150mm Q345R(HIC）钢板.为满足用户的不同要求，便于生产管理，针对钢种的S、P要求又分为Ⅰ、Ⅱ、Ⅲ三个级别。
二、Q345R (HIC)牌号说明1.Q345R (HIC)-I指的是钢种级别Q345R，腐蚀试验只做抗氢致开裂检验（HIC），成分要求熔炼分析P≤0.015、S≤0.003；成品分析P≤0.015、S≤0.004。
2尺寸、外形、重量及允许偏差2.1 钢板尺寸、外形、重量及允许偏差应符合GB/T709的规定。
2.2厚度偏差按GB/T709的B类或C类执行，在合同中注明。
2.3钢板按理论重量交货，理论计重采用的厚度为钢板允许的最大厚度和最小厚度的算术平均值。
钢的密度为7.85g/cm3。
三、Q345R (HIC)技术要求:3.1 Q345R (HIC)化学成分钢的化学成分应符合表1、2的规定。
注：（1）Ca值仅供参考，不作验收条件，Ca、O含量可用成品分析值代替熔炼分析值；（2）碳当量（CE）计算公式如下：CE=C+Mn/6+（Cu+Ni）/15+(Cr+Mo+V)/5（3）为了改善钢板性能，可添加部分微合金元素。
表23.2 Q345R (HIC)冶炼方法采用电炉+炉外精炼方式冶炼，冶炼过程进行Ca处理，并应为本质细晶粒钢，其实际晶粒度为5级或5级以上。
3.3 Q345R (HIC)交货状态：正火。
3.4 Q345R (HIC)试样状态所有钢板应对其检验用试样进行模拟焊后热处理，推荐模拟焊后热处理温度：620±10℃，保温时间：8小时，温度400℃以上装出炉，升降温速度≤150℃/h，如与推荐热处理制度不符具体模拟焊后热处理制度在合同中注明。
3.5 Q345R (HIC)力学性能3.5.1钢板试样模拟焊后热处理状态的力学性能应符合下表的规定。
表33.5.2布氏硬度：钢板应逐轧制张进行布氏硬度检验，布氏硬度值≤200HB。

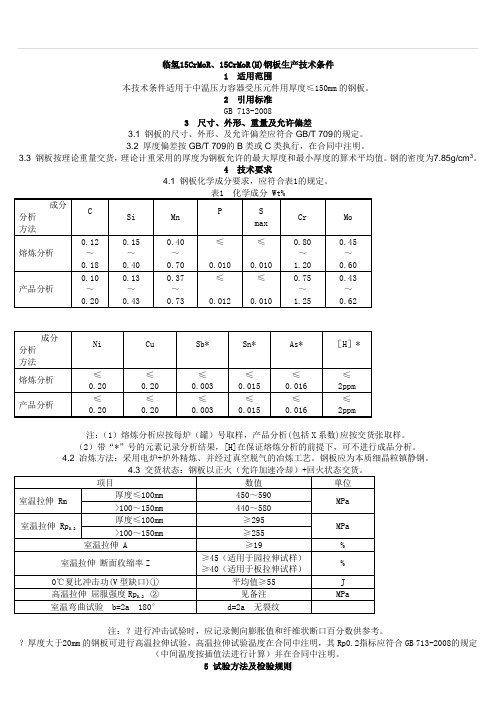

临氢15CrMoR、15CrMoR(H)钢板生产技术条件1 适用范围本技术条件适用于中温压力容器受压元件用厚度≤150mm的钢板。
2 引用标准GB 713-20083 尺寸、外形、重量及允许偏差3.1 钢板的尺寸、外形、及允许偏差应符合GB/T 709的规定。
3.2 厚度偏差按GB/T 709的B类或C类执行，在合同中注明。
3.3 钢板按理论重量交货，理论计重采用的厚度为钢板允许的最大厚度和最小厚度的算术平均值。
钢的密度为7.85g/cm3。
4 技术要求4.1 钢板化学成分要求，应符合表1的规定。
表1 化学成分 Wt%成分分析方法CSi MnP SmaxCr Mo熔炼分析0.12～0.180.15～0.400.40～0.70≤0.010≤0.0100.80～1.200.45～0.60产品分析0.10～0.200.13～0.430.37～0.73≤0.012≤0.0100.75～1.250.43～0.62成分分析方法Ni Cu Sb*Sn*As*［H］*熔炼分析≤0.20≤0.20≤0.003≤0.015≤0.016≤2ppm产品分析≤0.20≤0.20≤0.003≤0.015≤0.016≤2ppm注：（1）熔炼分析应按每炉（罐）号取样，产品分析(包括X系数)应按交货张取样。
（2）带“*”号的元素记录分析结果，[H]在保证熔炼分析的前提下，可不进行成品分析。
4.2 冶炼方法：采用电炉+炉外精炼、并经过真空脱气的冶炼工艺。
钢板应为本质细晶粒镇静钢。
4.3 交货状态：钢板以正火（允许加速冷却）+回火状态交货。
项目数值单位室温拉伸 Rm 厚度≤100mm450～590MPa >100～150mm440～580室温拉伸 Rp0.2厚度≤100mm≥295MPa >100～150mm≥255室温拉伸 A≥19%室温拉伸断面收缩率Z ≥45（适用于园拉伸试样）≥40（适用于板拉伸试样）%0℃夏比冲击功(V型缺口)①平均值≥55J高温拉伸屈服强度Rp0.2 ②见备注MPa室温弯曲试验b=2a 180°d=2a 无裂纹注：？进行冲击试验时，应记录侧向膨胀值和纤维状断口百分数供参考。

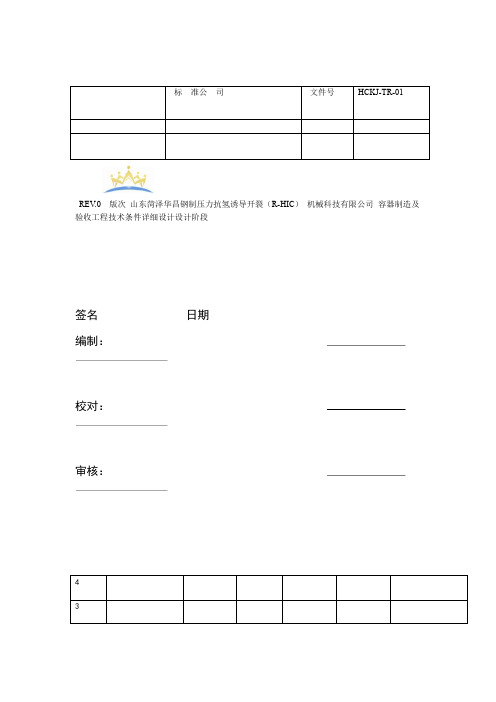

REV.0 版次山东菏泽华昌钢制压力抗氢诱导开裂（R-HIC）机械科技有限公司容器制造及验收工程技术条件详细设计设计阶段签名日期编制：校对：审核：目录1、范围 .............................................................12、规范性引用文件 ...................................................13、总则 .............................................................24、材料 .............................................................25、制造、检验和验收 (8)6、技术文件和资料 (12)7、油漆、包装和运输 (13)公司标准HCKJ-TR-011、范围本技术条件规定了抗氢诱导开裂（R-HIC）钢制压力容器（以下简称容器）在材料、制造、检验和验收、运输等方面的要求。
本技术条件适用于主体材料为Q245R（R-HIC）、Q345R（R-HIC）钢板和16Mn（R-HIC）锻件的板焊结构和锻焊结构压力容器。
2、规范性引用文件TSG R0004-2009 固定式压力容器安全技术监察规程压力容器 GB150.1～150.4-2011钢铁及合金化学分析方法 GB/T223金属材料 GB/T228 室温拉伸试验方法金属材料GB/T229 夏比摆锤冲击试验方法金属材料GB/T231 布氏硬度试验金属材料弯曲试验方法 GB/T232锅炉和压力容器用钢板GB713一般公差未注公差的线性和角度尺寸的公差 GB/T1804合金结构钢GB/T3077金属抗硫化物应力腐蚀开裂恒负荷拉伸试验方法GB4157金属平均晶粒度测定方法 GB/T6394管线钢和压力容器钢抗氢致开裂评定方法 GB/T8650涂装前钢材表面锈蚀等级和除锈等级 GB/T8923钢中非金属夹杂物含量的测定 GB/T10561 标准评级图显微检验法承压设备焊接工艺评定NB/T47014压力容器焊接规程NB/T47015承压设备产品焊接试件的力学性能检验 NB/T47016压力容器涂覆与运输包装JB/T4711承压设备用碳素钢和低合金钢锻件NB/T47008承压设备无损检测第2JB/T4730.2 部分：射线检测部分：超声检测第3JB/T4730.3 承压设备无损检测承压设备无损检测第JB/T4730.4 4部分：磁粉检测承压设备无损检测第JB/T4730.5 5部分：渗透检测塔式容器 NB/T47041卧式容器 NB/T47042钢制管法兰、垫片、紧固件～HG/T2059220635页13 共页1 第公司标准HCKJ-TR-013、总则容器应按TRG R0004-2009、GB150、图样和本技术条件制造和验收。
宽厚板WIDE AND HEAVY PLATE第25卷第4期2019年8月Vol. 25,No.4August 2019' 37 •Q345R( HIC)钢板抗HIC 性能不合格的原因分析及对策刘海宽吴小林(江阴兴澄特种钢铁有限公司特板研究所)摘 要 通过低倍检验、金相显微镜、扫描电镜和断口分析等手段，对Q345R(HIC)钢板抗HIC 性能不合格的原因进行研究分析，探讨了压力容器钢板抗HIC 性能的关键影响因素，从改善钢板偏析、夹杂物变性和提 高钢板止裂性能4个方面采取工艺措施，最终提高了 Q345R(HIC )钢板的抗HIC 性能。
关键词Q345R (HIC )影响因素工艺措施Cause Analysis & Countermeasures on Disqualified HICResistance of Q345R(HIC) SteeS PlateLiu Haikuan and Wu Xiaolin(Special Plate Research Institute of Jiangyin Xindchend Specini Steei Works Co. , Ltd.)AbstrrcC By usins macroscopic test,metanooraphic microscope,scannins electron microscope and fracture analy-sis ,researches arc performed cm tie causes of disqualified HIC resistance foe Q345R(HIC) steel plate,the key influes- cins factors of HIC resistance for pressure vessel plate arc discussed , techd(nopicel measures arc takee from three as pects of improvinf plate senrenation,iscUsion moPification and crach arrest,the HIC resistance of Q345R(HIC) steei plate is fisally improven.Keywords Q345R(HIC) ,1110^0昭 factors,TechsoUpical meascreso 前言Q345R( HIC )钢板是在湿硫化氢环境中使用 的主要金属材料,在国内石化行业的油气开采、炼化和储运领域都得到广泛应用。
1、与壳体直接相焊的零部件，其材料应与壳体材料相同，相焊为双面连续焊。
受压元件碳钢材料使用状态均应为正火；受压元件碳钢应控制CE<0.42，钢材化学成分（熔炼分析）要求：S≤0.002%，P≤0.010%，Mn≤1.35(Q245R-1.0)%。
受压元件用钢板应采用Q345R(R-HIC)，其性能应满足GB/T713的要求，同时该钢板、锻件每批还应附加抗HIC（氢致开裂）和抗SSCC（硫化物应力腐蚀开裂）性能试验，结果应符合GB/T8650和GB/T4157的要求（溶液A），等级为Ⅰ级。
2、受压元件用钢板，应按NB/T 47013.3逐张进行超声检测，合格级别Ⅰ级。
锻件、35CrMoA螺柱加工前后应逐件进行100%磁粉检测，并符合Ⅰ级要求。
DN80mm 以上接管D类焊接接头应进行100％超声检测，Ⅰ级合格。
3、所有锻件、管件、紧固件均应进行-20℃(钢板进行-30℃)的低温冲击试验，取样方向为横向；合格指标按材料标准。
4、锻件应符合NB/T47008的规定，还应进行内部缺陷的超声检测复验，Ⅰ级合格，锻件级别均为Ⅲ级或按图样规定。
钢管应符合GB/T9948的规定。
5、焊接材料根据母材的化学成分、力学性能、焊接性能，并结合压力容器的结构特点、图样要求及焊接方法综合考虑，通过焊接工艺评定确定合适的焊接材料。
单面施焊的应采用氩弧焊打底，单面焊全熔透结构。
壳体焊接接头表面应与母材表面齐平，不允许保留焊缝余高。
角焊缝应保证与母材圆滑过渡。
所有承压焊接接头的距离不能小于200mm。
6、本设备应进行焊接工艺评定，制备焊接试件。
碳钢材料焊接工艺评定、焊接试件及每一种焊接工艺施焊的产品焊缝（每条纵缝、环缝、接管焊缝和填角焊缝）均应进行硬度测定。
焊接工艺评定及焊接试件上的硬度测定应在横截面上测定（距表面1.5mm处）。
7、封头应采用整板冲压成形，不允许拼接和旋压成形。
8、设备组焊完毕进行整体消除应力热处理。
U型换热管的弯管段及至少包括150mm的直管段应进行消除应力热处理。
Q420R钢板规格尺寸，Q420R钢板定轧，Q420R钢板力学性能分析Q420R是锅炉及压力容器用钢板，国标GB/T713-2014新纳入材质，Q420R(HIC)是临氢钢，要做抗氢致开裂试验，Q420R(HIC)钢板比Q420R钢板多了抗氢致开裂试验报告。
Q420R与Q420R(HIC)钢板的化学成分磷硫含量要求也不一样。
钢板属于中，低温压力钢板。
Q420R交货状态：正火、-20冲击。
Q420R钢板定轧：#舞钢孙凡#舞钢Q420R牌号表示方法：钢的牌号有代表屈服强度的汉语拼音字母，屈服强度字母，质量等级符号三个部分组成。
例如：Q420R,其中：Q-----钢的屈服强度的“屈”字汉语拼音的首位字母：代表钢材的屈服点。
420----屈服强度数值，单位是MPa，R-----容器钢板“容”字汉语拼音的首位字母：代表容器板。
Q420R抗拉强度。
Q420R钢板满足GB713标准，其化学成分如下：碳(C)：≤0.20%硅(Si)：≤0.55%锰(Mn)：1.20~1.60%磷(P)：≤0.025%硫(S)：≤0.015%铬(Cr)：≤0.30%镍(Ni)：≤0.30%铜(Cu)：≤0.30%钼(Mo)：≤0.10%铝(Al)：≥0.020%铌(Nb)：≤0.05%钛(Ti)：≤0.05%Q420R钢板在常温下的力学性能如下：屈服强度：≥420 MPa抗拉强度：560~680 MPa伸长率：≥18%缩径率：≥40%冲击韧性：≥47J（-20℃）Q420R具有高强度、高韧性和优异的焊接性，主应用于移动式套压力容器的制造，如汽车罐车和铁路罐车。
Q420R表面质量钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等对使用有害的缺陷。
上述所有一条不达标，都不会允许出厂，故此一旦进过严格的测试钢板性能达标，客户可以放心使用，再者钢板侧面不得有分层。
抗HIC钢在焊接施工中的注意事项分析对炼油装置日益使用增多的20 HIC钢施工中的注意要点进行分析，指出施工中应特别注意之处。
标签：20 HIC钢；焊接工艺；无损检测；焊接缺陷1 背景介绍近年来，含硫油气田的开发以及高硫原油进口的增加，使得湿H2S的危害已经遍及整个炼油系统，对安全生产构成威胁，同时也带来了较大的经济损失，管道的损坏占据较大部分。
一些设计院对于温度不高，压力较低的管线选材采用20HIC钢，例如某套200万吨/年的柴油加氢装置采用20HIC钢将近3000米。
抗HIC钢的焊接质量是十分重要的，但是有的施工单位不能深刻理解20HIC钢的使用要求，简单理解为就是一种碳钢，给今后的使用过程带来极大的隐患。
下面就分析一下20HIC钢焊接过程的注意事项。
2 硫化氢腐蚀的机理硫化氢腐蚀是指钢材在含水硫化氢中发生的电化学腐蚀。
主要的腐蚀形式为：全面腐蚀和硫化物应力腐蚀开裂。
一般有以下4 种形式：（1）氢鼓泡（HB）钢材表面的水分子中产生大量的氢原子，氢原子向钢材内部渗入，在缺陷部位（如夹杂、位错、蚀坑等）聚集，结合成氢分子。
由于分子所占的空间是原子的20倍，巨大的体积膨胀使钢材内部产生很大的内应力，当应力达到一定的程度时就引起了界面开裂，形成氢鼓泡。
其分布平行于钢板表面。
（2）氢致开裂（HIC）当氢原子在钢材的内部缺陷处聚集形成小的鼓泡裂纹后，随着内部氢分子的压力增高，小裂纹趋向于相互连接形成有阶梯状特征的氢致开裂。
氢致开裂裂纹分布平行于轧制方向。
（3）硫化物应力腐蚀开裂（SSCC）氢原子渗入钢材内部溶解于晶格中产生脆性，在外加应力的作用下形成开裂。
（4）应力导向氢致开裂（SOHIC）在应力引导下，在夹杂物与缺陷处聚集的氢分子形成的小裂纹，沿着垂直于应力的方向发展。
一般而言，热轧态的管线钢是制管的母材，需要进行HB、HIC和SSCC 3项检验。
（7）母材焊缝及热影响区的硬度不超过200HB，且焊缝及热影响区的硬度不超过母材的120%；（8）母材和焊缝表面不得有深度大于0.5mm的尖锐缺陷存在。
通常抗氢致开裂HIC（Hydrogen Induced Crack）主要是针对低碳高强度结构钢制压力管线讲的( 现代管线钢属于低碳或超低碳的微合金化钢)。目前国内生产的此类专用钢(抗HIC专用钢)主要材料牌号有：16MnR(HIC),20R(HIC),SA516(HIC)。该类钢的碳当量可用Ce=C+Mn6+(Cr+Mo+V)5+(Ni+Cu)15计算。 质保书中C：0.022，Mn：1.05，Cr：18.20，Ni：8.32材料成分大致符合不锈钢00Cr19Ni10(GBT1220—1992)主要元素成分要求。提供的是00Cr19Ni10或类似材质，应该没有太大问题。
参考资料： 关于提高提高管线钢抗HIC能力的措施 提高管线钢抗HIC能力的措施有成份设计、冶炼控制、连铸工艺、控轧控冷等四个方面。展开来说，主要有三点： 提高钢的线纯净度。采用精料及高效铁水预处理（三脱）及复合炉外精炼，达到S≤0.001%，P≤0.010%，[O]≤20ppm，[H]≤1.3ppm。同时采用Ca处理。②晶粒细化。主要通过微合金化和控轧工艺使晶粒充分细化，提高成分和组织的均匀性。为此，钢水和连铸过程要电磁搅拌；连铸过程采用轻压下技术；多阶段控制轧制及强制加速冷却工艺；Tio处理，使得钢获得优良的显微组织和超细晶粒，最终组织状态是没有带状珠光体的针状铁素体或贝氏体。③昼降低含C量（C≤0.06%），控制Mn含量，并添加Cu和Ni。从炼钢来看，宝钢、武钢、鞍钢、攀钢、太钢等企业能生产不同等级的管线钢种，目前国内能生产X42、X52、X60、X65、X70等，X70目前在试用。管线钢国产化程度大幅度提高，产品质量有了显著的改进，产品的成份控制、强度、韧性、晶粒度、焊接性能等均已接近或达到国外同类产品的水平。
