NE15斗提机技术协议

  • 格式：doc
  • 大小：43.50 KB
  • 文档页数：3

甲方:四川屏山天金化工股份有限公司
乙方:

斗式提升机技术协议
甲方：
乙方：
因甲方根据生产需要，需购买一台斗式提升机，甲方与乙方就斗式提升机供应等方面内
容达成如下技术协议：
一、 甲方所需物资工艺技术条件及要求
甲方购买一台斗式提升机，物料：煤粉，相对密度0.728；粒度＜5mm，工作温度室温，
实际提升能力：3m³/小时，提升高度：8米；提升速度：0.52米/秒，配置电机必须是符合
国家要求的节能电机，减速器和电机必须是国内优质品牌（乙方定制电机和减速器品牌后必
须得到甲方认可同意后方能配置使用），乙方确定提升机型号和参数方案，并保证产品性能
满足甲方需求。

提升机工艺条件书

单元项目名称：煤粉提升机 出厂编号：
时间： 2018 年10月 16日 工艺位号：
设备名称：斗式提升机
一、工艺条件
1、工艺介质 煤粉 5、介质酸碱性 酸性
2、工艺介质密度 0.728g/cm³ 6、正常提升能力 3m³/h
3、工艺介质粒度 ＜5mm 8、提升高度 8m
4、介质工作温度 常温 9、（其它）
二、设备要求
1、规格型号 NE15 6、额定电流 8A
2、设备需要数量 1台 7、安装场所 户外

3、提升量 3m³/h 8、现有设备机壳法兰尺寸 1160*560mm
4、额定功率 4KW 9、链条板式 板链
5、额定电压 380V

二、乙方的供货范围
乙方对甲方的条件已全部知晓，并保证完全能提供满足甲方所需的性能优质的产品
1、 表观要求:
供货产品必须外观整洁，无撞伤等明显缺陷。
2、技术文件和随机资料清单：
序号 资料名称 数量 到需方时间 备注

1 供货物资质量检验证书 1份 随供货提供

2 到货物资清单 1份 随供货提供
3 合格证书 1份 随供货提供
三、产品安装
甲方负责现场安装、调试以及72小时运行工作，乙方负责技术指导，如安装存在问题，
乙方须到现场指导。
四、供货时间
以商务合同签订日计算
五、产品的油漆及包装
提升机的油漆符合产品行业之规定，外表面人工除锈，喷防锈油漆，表漆色彩由甲方确
定，产品零部件的包装均按照产品包装标准中规定进行。
六、性能保证和考核
乙方必须充分了解甲方的工艺条件及操作方式，并保证所供货品性能要求满足甲方生
产操作方式。提供能完全满足本技术约定及甲方装置所需性能的提升机，同时按本技术附
售后服务保证条款中所规定作好售后服务，具体性能保证及考核如下：
1、 乙方应按本技术附件中约定的各项目如期供货，如不能在合同时间内到货或补齐所缺项
目（包括质量检验证书，合格证书、到货物资清单、备件图纸等），则按逾期到货处理，
乙方按买卖合同约定承担违约责任。
2、 从乙方设备运达甲方现场后根据甲方生产情况进行更换使用，更换后正常运行开始才计
算质量保证期时间。在质量保证期内出现任何故障，乙方都应在本技术附件售后服务保
证条款中所规定的时间内进行处理，如须更换，乙方应免费进行更换，更换后质量保证
期重新计算。
3、 乙方所提供提升机必须满足甲乙双方在本技术中约定的各项规格和标准，未能达到规格
标准要求的，按照本技术附件约定承担违约责任（包括甲方因提升机质量问题造成的提
升机更换产生的费用、设备维修产生的费用、停产造成的经济损失）。
4、 乙方供货材料制造所采用的工艺技术、图纸若引起任何法律纠纷均与甲方无关。
5、 性能考核要求
A、提升机整机质保期12个月（或设备运送至到现场后18个月）从乙方设备运达甲方
现场后根据甲方生产情况进行更换使用，更换后正常运行72小时，验收合格后开始计
算，在质保期内因质量原因出现故障，乙方应在售后服务保证中所规定的时间内处理，
如需更换零部件，乙方应免费提供备品备件并派人到场进行更换，如不能派人到场侧需
要支付甲方安排人员维修的全部费用。
B、乙方所供材料因质量问题或理化指标不符合本技术附件约定视为不合格产品的，除
上述赔偿要求外，乙方应退还甲方已支付货款，并按合同总额100%向甲方支付违约金
C、在乙方指导下提升机安装调试后，机体必须运行平稳，无撞外壳情况，正常投入使
用后提升能力须达到设计要求，满足甲方正常生产需求；如出现机体异响，运行不平稳情况，
甲方通知乙方到现场后处理24小时仍不能解决问题且判定为乙方质量问题时，则视产品为
不合格，需按照相关规定进行退货处理，并按合同总额100%向甲方支付违约金。
七、售后服务保证
1、在质保期内，乙方供货物资出现任何质量事故，在接到甲方的电话或传真通知后2
小时内必须做出明确的回复，如果甲方认为需要乙方到现场进行处理的，乙方必须在48小
时内赶到。
2、乙方应在甲方使用其产品期间为甲方提供技术支持与服务。
3、若乙方未及时进行售后服务，按买卖合同约定承担违约责任。
八、其它
本《技术附件》一式四份甲乙双方各执二份。双方签字盖章后生效。

甲方： 乙方：宜都大一重工有限公司
甲方代表（签字盖章）： 乙方代表（签字盖章）：
日期： 日期：

合集下载

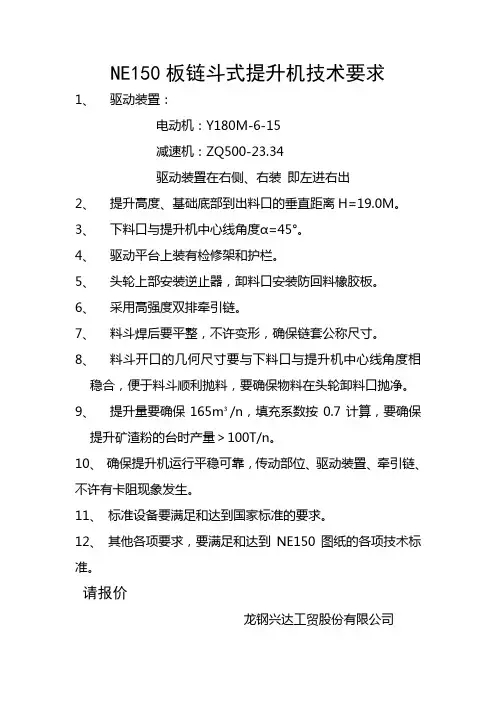

NE150板链斗式提升机技术要求

NE150板链斗式提升机技术要求

NE150板链斗式提升机技术要求
1、驱动装置：
电动机：Y180M-6-15
减速机：ZQ500-23.34
驱动装置在右侧、右装即左进右出
2、提升高度、基础底部到出料口的垂直距离H=19.0M。

3、下料口与提升机中心线角度α=45°。

4、驱动平台上装有检修架和护栏。

5、头轮上部安装逆止器，卸料口安装防回料橡胶板。

6、采用高强度双排牵引链。

7、料斗焊后要平整，不许变形，确保链套公称尺寸。

8、料斗开口的几何尺寸要与下料口与提升机中心线角度相
稳合，便于料斗顺利抛料，要确保物料在头轮卸料口抛净。

9、提升量要确保165m³/n，填充系数按0.7计算，要确保提
升矿渣粉的台时产量＞100T/n。

10、确保提升机运行平稳可靠，传动部位、驱动装置、牵引链、不许有卡阻现象发生。

11、标准设备要满足和达到国家标准的要求。

12、其他各项要求，要满足和达到NE150图纸的各项技术标准。

请报价
龙钢兴达工贸股份有限公司
2011年8月18日。

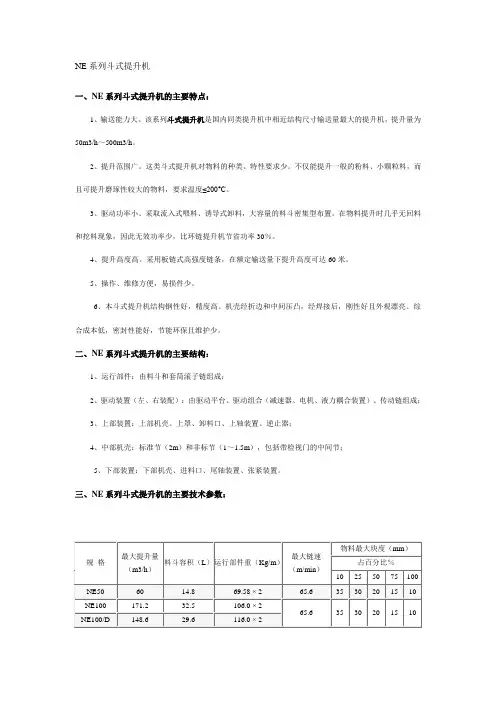

NE系列斗式提升机
