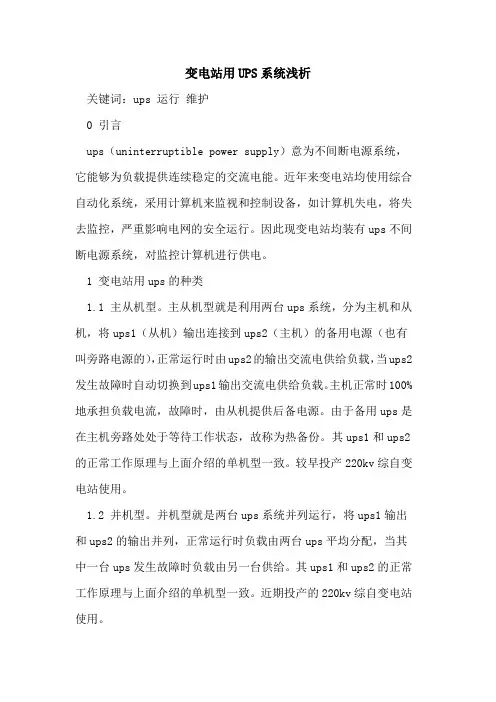

变电站用UPS系统浅析关键词：ups 运行维护0 引言ups（uninterruptible power supply）意为不间断电源系统，它能够为负载提供连续稳定的交流电能。

近年来变电站均使用综合自动化系统，采用计算机来监视和控制设备，如计算机失电，将失去监控，严重影响电网的安全运行。

因此现变电站均装有ups不间断电源系统，对监控计算机进行供电。

1 变电站用ups的种类1.1 主从机型。

主从机型就是利用两台ups系统，分为主机和从机，将ups1（从机）输出连接到ups2（主机）的备用电源（也有叫旁路电源的），正常运行时由ups2的输出交流电供给负载，当ups2发生故障时自动切换到ups1输出交流电供给负载。

主机正常时100%地承担负载电流，故障时，由从机提供后备电源。

由于备用ups是在主机旁路处处于等待工作状态，故称为热备份。

其ups1和ups2的正常工作原理与上面介绍的单机型一致。

较早投产220kv综自变电站使用。

1.2 并机型。

并机型就是两台ups系统并列运行，将ups1输出和ups2的输出并列，正常运行时负载由两台ups平均分配，当其中一台ups发生故障时负载由另一台供给。

其ups1和ups2的正常工作原理与上面介绍的单机型一致。

近期投产的220kv综自变电站使用。

1.3 并机型与主从机型相比，具有的特点。

①并机型工作在两台均运行互为备用方式，以后也可扩建；而主从机型则只能提供一定程度的冗余，只能从机作为主机的备用，而主机不能作为从机备用。

②在并机型运行中，每台都可以在完全断电的情况下进行维修而不影响系统的正常运行，真正实现在线维护；而主从机型则不能使其中的1台在完全断电的情况下进行维修，特别是主机绝对不能完全断电，而从机完全断电时也会使主机处于报警状态，此时逆变装置一旦出现故障，就会造成对负载的供电中断。

③主从机型中2台ups 处于主机一从机工作状态，当主机静态开关发生故障时，将可能中断整个系统供电，出现瓶颈故障。

UPS电源的工作原理和作用介绍一、UPS电源的作用UPS即(不间断电源)，是一种含有储能装置的不间断电源。

主要用于给部分对电源稳定性要求较高的设备，提供不间断的电源。

UPS是在电网电压跌落或者中断时保证用电设备的持续运行。

目前，UPS作为后备电源，在医院、银行以及数据管理等领域得到非常广泛的应用，在电网电压中断时发挥着不可替代的作用。

当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断(事故停电)时，UPS立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电,使负载维持正常工作并保护负载软、硬件不受损坏。

UPS设备通常对电压过高或电压过低都能提供保护。

二、工作原理典型的UPS系统框图它的基本结构是一套将交流电变为直流电的整流器和充电器，以及把直流电再变为交流电的逆变器，电池在交流电正常供电时贮存能量且维持在一个正常的充电电压上，一旦市电供电中断时，蓄电池立即对逆变器供电以保证UPS电源交流输出电压。

(1)主电源故障即市电被切断后，电源将瞬间改由逆变器提供能量。

(2)当所带负载过大或电源内逆变器出现故障时，UPS将打开旁路由主电源直接供电。

三、连接方式(1)单台UPS电源能够供给全部负载，连接图如系统的原理图，连接方法较简单。

(2)总负载功率需要二台或更多台UPS电源供给，这种连接方式称作并联无备份方式。

(3)二台或二台以上UPS电源其总容比负载总容量要多，但该系统比负载总容量必须多一台UPS电源的容量，任何一台UPS电源故障时，其余仍能供给全部负载。

这种连接方式称作并联有备份方式。

(4)整个UPS电源系统出现故障后，市电将UPS电源脱开，直接接通负载，且不影响UPS 电源系统的维修。

当UPS电源系统无故障时，维修开关打开，输入开关、输出开关闭合；当UPS电源系统故障时，维修开关闭合，输入开关、输出开关打开。

启动电源形成“ ＋１ 的冗余备份关 系， １ ” 从而大大提高 了柴油 发 电机 自动启 动 的可靠 性 和成 功 率 （ 高发 电 提 机启 动 成功率 达 ５ ０倍 ！。通过 这种 配置 ， 体上 提高 ） 整 了供 电系统 的可 靠性 和安 全性 。 ２ ２ Ｇ ＮＩ 发 电机控 制器 ， ． Ｅ Ｅ（ 可选 择 配置 ）

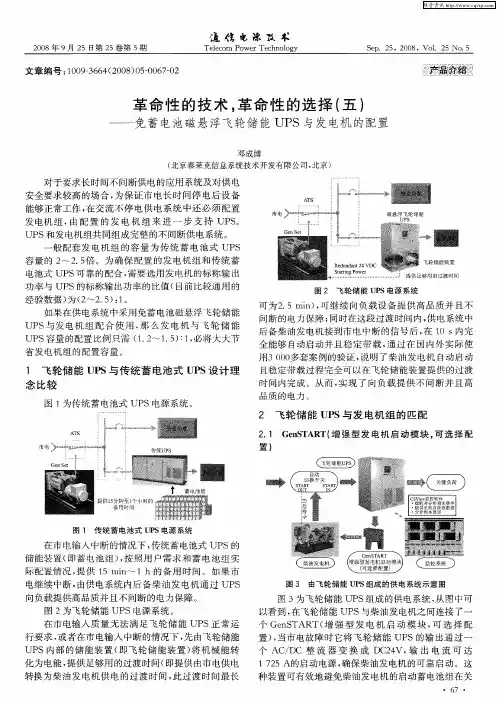

图 ２ 飞 轮储 能 Ｕ Ｓ电源 系统 Ｐ
ＵＰ Ｓ与发 电机 组 配 合 使 用 ， 么 发 电 机 与 飞 轮 储 能 那 ＵＰ Ｓ容量 的配置 比例 只需 （． ～ １５ ：， １２ ． ） １必将 大 大节
省发 电机 组 的配置 容量 。
可为 ２ ５ｍｉ） 可继 续 向负 载设 备 提 供 高 品质 并且 不 ． ｎ ， 问断 的 电力 保 障 ； 同时在 这段 过渡 时 间 内 ， 电系统 中 供 后 备柴 油 发 电机 接 到市 电 中断 的信 号 后 ， １ 在 ０Ｓ内完 全能够 自动启 动并 且稳 定 带 载 ， 通过 在 国 内外 实 际使
种装 置 可有效 地避 免柴 油发 电机 的启 动 蓄 电池 组在 关
・
６ ・ ７
维普资讯
镌 电 潦 狻 】 － ：
２０ ０ ８年 ９ ２ 月 ５日第 ２ 卷第 ５ ５ 期
Ｔｅ ｅ ｏ Ｐ ｗｅ ｃ ｎ ｌｇ ｌ ｃ ｍ ｏ ｒＴｅ ｈ ｏ ｏ ｙ Ｓｐ ２ ｅ ． ５，２ ０ ，Ｖｏ ．２ ． ０ ８ １ ５ Ｎｏ ５
图 ３ 由 飞 轮储 能 Ｕ Ｓ组 成 的 供 电 系统 示 意 图 Ｐ
图 ３为 飞轮储 能 ＵＰ Ｓ组成 的供 电系统 ， 图 中可 从 以看 到 ， 飞轮储 能 ＵＰ 在 Ｓ与柴油 发 电机之 间连 接 了一 个 Ｇｅ Ｓ ｎ ＴＡＲ 增 强 型 发 电机 启 动 模 块 ， 选 择 配 Ｔ（ 可 置 ）当 市 电故 障 时 它 将 飞 轮储 能 ＵＰ ， Ｓ的输 出通 过 一 个 ＡＣ Ｄ 整 流 器 变 换 成 ＤＣ ４ 输 出 电 流 可 达 ／Ｃ ２ Ｖ， １７５Ａ的启 动 电源 ， 保 柴油发 电机 的可靠 启 动 。这 ２ 确

索克曼UPS操作的常规知识作者：冯江来源：《中国科技纵横》2019年第04期摘要：近几年，我站桃仙及区管的新UPS设备陆续投入使用，现设备运行非常稳定，采用的结构和并机系统对后端用户有了全面的保障，保障设备的正常运行。

关键词：逆变器;冗余;控制模块系统中图分类号：TP303.3 文献标识码：A 文章编号：1671-2064（2019）04-0103-021 索克曼UPS的特点1.1 容量范围UPS的容量范围见表1。

计算公式：200Kva×PF0.9=180Kw1.2 基本性能UPS的性能参数见表2。

1.3 高可靠保护，内置输出隔离变压器特点：具有逆变变压器的UPS可提供较高的短路电流，此电流不会到达逆变器，带有逆变变压器的UPS具有更高的非线性负载供电能力。

1.4 并机系统模块并联可包括最多至6台UPS并机系统。

（1）并联架构满足冗余或增容的需求。

（2）伴随负载发展，逐步扩容。

1.5 航管楼和区管UPS总线结构航管路和区管采用的结构方式。

1.6 与柴油机良好的搭配UPS与柴油机搭配。

并机系统可编程顺序启动：可极大减小对电源或柴油发电机的冲击。

UPS承担负载功率分析。

2 区管中心和航管楼索克曼UPS的区别2.1 区管中心4台400kvaUPS 组成，分为A/B两路，两台并联为一路。

UPS每台由3组电池组成，每组32块电池组成。

共计：96块。

电池品牌：非凡。

型号：180AH; 容量：463V。

两台UPS单机组成的冗余模块并机系统。

区管UPS结构图。

2.2 航管楼200kvaUPS组成，分为A/B两路，两台并联为一路。

UPSA1/A2由2组电池组成，每32块电池组成。

共计：64块。

容量：431V UPSB1/B2由2组电池组成，每组30块电池组成。

共计：60块。

容量：400V电池品牌：阳光。

两台UPS单机组成的冗余模块并机系统。

航管楼UPS结构图。

3 UPS必须注意的几种特殊的情况（1）当市电长时间超限时，UPS处于长时间报警状态，中断市电，负载由UPS电池组放电，转换柴油发电机组供电。
