哈弗H5内饰拆卸课件
- 格式:pdf
- 大小:1.30 MB
- 文档页数:27
长城酷熊汽车内饰件的拆装目录一、内饰件拆卸注意事项二、前门芯板的拆卸三、前后门及后背门门槛的拆卸四、A、B、C柱护板的拆卸五、顶棚扶手的拆卸六、顶棚的拆卸七、副仪表板的拆卸八、组合开关罩的拆卸九、中控面板的拆卸十、小杂物盒的拆卸十一、组合仪表下面罩的拆卸十二、组合仪表的拆卸十三、仪表板上本体的拆卸十四、仪表板下本体的拆卸十五、杂物盒本体的拆卸十六、后背门护板的拆卸十七、车门的拆装十八、安全带的拆卸一、内饰件拆卸注意事项1、在拆卸过程中一定要注意对内饰件的防护,防止划伤表面和损坏内饰件。
2、拆卸卡扣的工具可用一字头螺丝刀(最好使用专用工具),但必须缠上软布或胶带,防止划伤。
3、在拆卸内饰件过程中螺丝刀接触部件或车身的部位要做好防护,防止划伤损坏内饰件或车身。
注:内饰件供应商为苏州万隆内饰件有限公司二、前门内饰板拆卸1、用一字螺丝刀缠绕软布从上部卡扣位置撬下前门三角护板。
2、取下前门三角护板。
卡扣位置及固定卡子如右图1231233、用十字螺丝刀将前门锁内扣手固定螺钉、车门内扣手螺钉拆下4、用一字螺丝刀将前门内饰板上的卡扣取下。
5、从前门后下角或前下角所示位置逐一将前门内饰板7个卡扣处全部撬起。
然后沿箭头方向向上扳前门内饰板,即可拆下前门内饰板。
6、将开关线束插头拔下,取下前门内饰板。
卡扣位置如右图7、如车门内饰板上的卡扣卡在车门上,请用卡扣专用工具取出。
取出方法如右图所示三、前后门及后背门门槛拆卸方法1、前门槛拆卸方法用手扣住箭头所示位置用力向上扳即可拆下卡爪位置示意图123 1232、后门门槛的拆卸用手扣住箭头所示位置使劲向上扳即可拆下后门门槛。
1卡爪位置示意图2123、后背门门槛的拆卸①拆下后背门胶条②把螺丝刀伸进卡扣位置,把卡扣撬松即可取下后背门门槛(与门芯板卡扣形状相同)卡扣位置示意图四、A、B、C柱护板的拆卸方法1、A柱下护板拆卸方法固定螺钉先把前门槛拆下,再把A柱下护板固定螺钉拆下,然后用螺丝刀分离2个卡子,拆下A柱下护板。
长城哈弗H3顶棚拆卸教程
拆卸方法:
1、先拆下长城哈弗H3四个车门把手、前后顶灯,最后拔下后顶棚装饰板。
卸下两个螺钉后,可以将其向下拉。
哈弗H3顶棚是汽车内饰的重要组成部分。
汽车顶棚具有装饰、吸声、隔热的特点。
在日益追求高性能、环保、轻量化的时代,汽车内饰天花板已成为人们选择汽车的重要因素。
因此,对汽车内饰的要求越来越高。
2、哈弗H3屋顶拆除。
屋顶拆除。
从驾驶员座椅开始,逆时针依次更换座椅。
T25用于盖子和与车身连接的螺丝,T20用于把手、遮阳板和眼镜盒。
同时,准备一批撬开ABC柱螺丝盖和遮阳板盖。
3、哈弗H3眼镜盒的拆卸眼镜盒的拆卸。
当你打开眼镜盒时,你会看到两个“硬币孔”,用平头螺丝刀或内部工具插入后,撬开露出两个螺钉即可拆除。
4、哈弗H3车顶后部拆卸后部的车顶拆卸。
之前不清楚的是天花板后面的脚的切除,也就是类似螃蟹的腹壳的东西。
拉回来的时候发现是用夹子固定的。
在这里,建议室内装修使用专用工具。
汽车构造与拆装教案:座椅及其附件的拆装一、教学目标1. 了解汽车座椅的结构和功能。
2. 学会正确拆装汽车座椅及其附件。
3. 掌握汽车座椅调节和安全带的使用方法。
二、教学内容1. 汽车座椅的结构和功能座椅骨架座椅靠背座椅坐垫座椅头枕安全带2. 座椅拆装步骤准备工作拆卸座椅安装座椅3. 座椅调节和安全带使用座椅前后调节座椅高度调节座椅倾斜调节安全带佩戴方法三、教学重点与难点1. 教学重点:座椅的结构和功能,座椅拆装步骤,座椅调节和安全带使用。
2. 教学难点:座椅拆装步骤的掌握,安全带的正确使用。
四、教学方法1. 讲授法:讲解座椅的结构和功能,座椅拆装步骤,座椅调节和安全带使用。
2. 演示法:现场演示座椅拆装过程,安全带的正确佩戴方法。
3. 实践法:学生分组进行座椅拆装实践,巩固所学知识。
五、教学准备1. 教学场地:汽车维修实验室2. 教学工具:螺丝刀、扳手、拆装座椅专用工具3. 教学车辆:具备座椅拆装功能的实车4. 教学材料:教案、PPT、座椅拆装手册六、教学过程1. 导入:简要介绍汽车座椅的重要性和日常维护知识。
2. 新课内容:讲解汽车座椅的结构和功能,重点介绍各部分的作用。
3. 座椅拆装实操:演示座椅拆装步骤,让学生了解拆装过程。
4. 座椅调节和安全带使用:讲解座椅调节方法,演示安全带的正确佩戴。
5. 学生实践:分组进行座椅拆装实践,教师巡回指导。
七、课堂互动1. 提问:让学生回顾所学内容,加深对座椅结构和功能的理解。
2. 讨论:分组讨论座椅拆装过程中遇到的问题,分享解决方法。
3. 问答:教师针对学生的实践操作进行点评,解答学生疑问。
八、课后作业1. 完成座椅拆装手册的相关练习。
3. 复习座椅结构和功能,准备下一节课的内容。
九、课程评价1. 学生实践操作的评价:观察学生在座椅拆装过程中的表现,评价其操作熟练度和正确性。
2. 课堂互动评价:评价学生在讨论和问答环节的参与度和回答准确性。
3. 课后作业评价:检查学生的练习完成情况和总结报告的质量。
汽车构造与拆装教案:座椅及其附件的拆装一、教学目标1. 让学生了解汽车座椅的构造及其功能。
2. 培养学生掌握座椅及其附件的拆装方法与技巧。
3. 提高学生对汽车座椅安全性的认识。
二、教学内容1. 汽车座椅的构造及其功能座椅骨架座椅面料座椅调节机构安全带头枕2. 座椅拆装工具与设备螺丝刀扳手拆装工具3. 座椅及其附件的拆装方法与技巧座椅拆装步骤安全带拆装头枕拆装4. 座椅安全性检查与维护座椅固定螺丝检查座椅面料检查安全带功能检查三、教学过程1. 课堂讲解介绍汽车座椅的构造及其功能讲解座椅拆装工具与设备的使用方法阐述座椅及其附件的拆装方法与技巧2. 实操演示演示座椅及其附件的拆装过程讲解座椅安全性检查与维护的方法3. 学生实操练习学生分组进行座椅及其附件的拆装练习教师巡回指导,解答学生疑问4. 课堂总结总结座椅及其附件拆装的注意事项强调座椅安全性检查与维护的重要性四、教学评价1. 学生座椅及其附件拆装的熟练程度。
2. 学生对座椅安全性检查与维护方法的掌握。
3. 学生课堂参与度和实操练习的表现。
五、教学资源1. 教学PPT。
2. 汽车座椅实物。
3. 拆装工具与设备。
4. 安全带、头枕等附件。
5. 学生实操练习场地。
六、教学准备1. 确保教室内的教学设备正常运行,包括投影仪、音响等。
2. 准备一辆带有完整座椅的汽车,用于实操演示。
3. 准备一套完整的拆装工具和设备,确保每组学生都有足够的工具进行实操练习。
4. 准备安全带、头枕等附件,用于实操演示和学生的练习。
5. 确保学生已经完成了前期的汽车基础知识学习,如汽车基本构造和safety 知识。
七、教学步骤1. 复习汽车座椅的构造及其功能,确保学生对基本知识有充分的了解。
2. 进行实操演示,展示如何正确拆装汽车座椅及其附件。
3. 学生在教师的指导下进行实操练习,加深对拆装技巧的理解和掌握。
4. 教师巡回指导,解答学生在实操过程中遇到的问题,并提供及时的反馈。

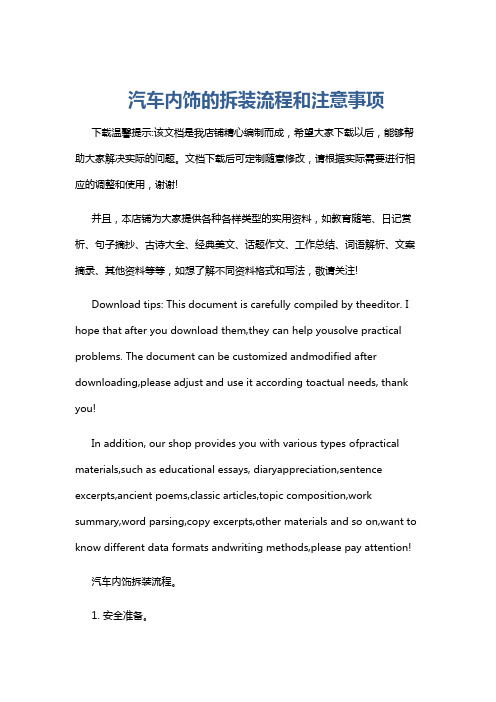

汽车内饰的拆装流程和注意事项下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车内饰拆装流程。
1. 安全准备。
断开汽车电池负极。
准备必要的工具,如螺丝刀、扳手、卡扣抠具等。
汽车内饰拆卸方法汽车内饰拆卸是指将汽车内部的各个组件和装饰件进行拆卸、更换或修理的过程。
在进行汽车内饰拆卸时,需要注意一些基本的方法和技巧,以确保工作的顺利进行并减少对汽车的损坏。
下面我将详细介绍汽车内饰拆卸的方法。
首先,在进行汽车内饰拆卸之前,需要确保我们拥有适当的工具。
这些工具包括扳手、螺丝刀、塑料开口工具、拆卸器和剪刀等。
这些工具将有助于我们顺利进行拆卸工作,并避免对汽车造成不必要的伤害。
其次,在拆卸汽车内饰之前,我们需要事先了解汽车内部的结构和布局。
可以通过观察汽车内部的装饰件和组件,熟悉其安装位置和固定方式。
同时,我们还可以查阅汽车的技术手册和相关资料,以获取更详细的信息。
了解这些基本知识将有助于我们更好地进行拆卸工作。
接下来,我们需要根据拆卸的具体部位选择合适的拆卸方法。
在拆卸汽车内饰时,通常有两种方式,一种是非破坏性拆卸,另一种是破坏性拆卸。
非破坏性拆卸是指通过使用专门的工具,将固定件和装饰件逐步拆解下来,这种方式适用于需要对装饰件进行维修和更换的情况。
破坏性拆卸是指通过对固定件进行剪断或破坏,来拆卸装饰件。
这种方式适用于需要更换或彻底修复的装饰件。
在选择拆卸方法时,需要根据具体情况和需要谨慎选择,以防止对汽车造成不必要的损坏。
在进行非破坏性拆卸时,我们需要注意使用合适的工具和适当的力度。
使用工具时需要谨慎操作,以防止对汽车造成刮擦和划痕。
可以使用塑料开口工具来挤压和拆解一些装饰件。
使用拆卸器可以有效地将装饰件从固定件上拆卸下来。
在使用工具时,需要注意力度的大小,以免过大或过小导致工具损坏或拆卸不彻底。
在进行破坏性拆卸时,我们需要谨慎选择拆卸的部位和方式。
在拆除固定件时,可以使用剪刀或割刀等工具来剪断或破坏固定件。
在进行这种拆卸时,需要注意安全,避免伤到自己或对汽车造成二次损害。
最后,在拆卸汽车内饰之后,我们需要将其妥善保管,以防止遗失或损坏。
可以使用工具箱或密封袋来存放小件和螺丝等配件。
汽车车门饰板拆装微课步骤第一篇:汽车车门饰板拆装微课步骤汽车车门内饰板的拆装第一步一开头(教师露脸讲解)第二步、在车间讲解在车间(道具钣金锤、整形修复机,汽车车门(教师露脸)说明汽车车门内饰板的拆装的必要性。
(许多整形专业的学生认为学会类钣金锤和整形修复机。
让我们这次任务做讲解吧。
)三、回到ppt讲解……………….第四步转入车间现场操作:技术标准与要求1、必须穿戴相应的劳保用品,(棉丝手套等)2、拆装前,先将蓄电池断电(拆除蓄电池负极电缆线)以免损坏用电设备。
3、使用一字一字螺丝刀或卡扣拆卸工具拆卸一些装饰件时需要注意保护漆面防止划伤漆膜。
4、拆卸过程中要特别掌握合适力度禁止野蛮操作,防止损坏零件操作步骤(两人操作按1号,2号进行编号,1号为主2号为辅)第一步、准备操作1、穿戴好防护用品2、打开车门扶住边框让车门开到最大(完全开启主要是为了操作方便,根据场地大小可适当调整)3、打开发动机罩、将蓄电池负极端子电缆线拆除(避免损坏电气设备)第二部、拆卸后视镜内盖板、车门内把手及扶手坐总成1、使用小号螺丝刀撬开后视镜内盖板(避免损坏塑料扣)2、使用小号一字螺丝刀撬开内拉手装饰扣。
(力度适当、防止损坏、使用金属制品撬卡扣式,最好在螺丝刀头部缠保护胶带)3、使用十字螺丝刀拆卸内拉手装饰扣螺钉(一只手按住装饰扣,另一只手用十字螺丝刀旋出螺钉)4、使用十字螺丝刀拆卸车门饰板扶手座上的螺钉,并将螺钉取下。
(使用螺丝刀拆卸螺钉时,拆卸过程中螺丝刀与螺钉要保持垂直,防止拆卸过程中顺坏螺钉孔)5、使用一字螺丝刀将车门扶手座上板从端部轻轻撬开(撬动时最好从铁片端开始进行撬动,其有一定弹性不容易损坏)6、将扶手座上板拉起,取下车门扶手座(拉起时注意玻璃升降器线束,动作柔和防止损坏玻璃升降器线束)7、将玻璃升降器线束插接器与控制器分离(可用一字螺丝刀顶住插接器卡扣,将其分离)8、拆卸车门内饰板下端的两个螺钉(使螺丝刀与螺钉垂直拆卸)9、拆下后视镜内盖板第三步拆卸车门装饰板总成1、展示车门装饰板卡扣示意图2、用双手或塑料撬棒讲车门装饰板从下端轻轻拉开,使得卡扣与车门分离。
报废汽车内饰拆解操作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、准备工作1. 确保工作环境安全,佩戴好个人防护装备,如安全帽、防护眼镜、耳塞、手套等。
哈弗H5内饰拆卸课件
目录
一、概述
二、仪表板的拆卸
三、内后视镜的拆卸
四、前、后侧面车门内饰板的拆卸
一、概述
哈弗H5一款中型SUV,定位于首款城市B级SUV。
前脸设计更具运动、时尚,采用当下最为流行的圆筒、钛金装饰,内饰设计焕然一新。
哈弗H5在外饰上外观上对前、后保险杠、发动机罩、前照灯和行李架重新造型,更加凸显整车的运动感;哈弗H5在内饰上对仪表板和车门内饰板进行重新造型,内饰上改变原来单调的内饰颜色,增加黑色和米黄色的仪表板和车门内饰板,引领新的设计潮流,彰显整车时尚动感。
二、仪表板的拆卸
1.断开蓄电池负极电缆,并等候1min以取消安全气囊功能避免不必要的伤害。
2.为确保转向管柱有正确的安装,在整个拆卸过程中保持前轮处于直线行驶方向。
3.用内六花(T30)拆下安全气囊两个固定螺丝,拔下司机侧安全气囊插接件,取下安全气囊模块。
4.用带有防护胶条的一字改锥从图示部位分离4个卡扣,即可拆下仪表板中部上盖板。
卡扣安装位置如右图所示。
5.用手在图示位置分离仪表板中部出风口面板的5个卡扣,即可拆下仪表
板中部出风口面板总成。
卡扣安装位置如右图所示。
仪表板中部出风口面板线束插接件
副安全气囊锁线束插接件
6.用带有防护胶条的一字螺丝刀撬开仪表板右侧盖板的3个卡扣,断开副安全气囊锁线束插接件,即可拆下仪表板右侧盖板。
卡扣安装位置如右图所示。
左侧盖板的拆卸方式与右侧相同。
7.用带有防护胶条的一字螺丝刀在图示位置撬开仪表板左侧装饰条A 的3个卡扣,即可拆下仪表板左侧装饰条A。
卡扣安装位置如右图所示。
8.用带有防护胶条的一字螺丝刀在图示位置撬开仪表板左侧装饰条B 的2个卡扣,即可拆下仪表板左侧装饰条B。
卡扣安装位置如右图所示。
9.用带有防护胶条的一字螺丝刀在图示位置撬开仪表板右侧装饰条的5个卡扣,即可拆下仪表板右侧装饰条。
卡扣安装位置如右图所示。
9.用带有防护胶条的一
字螺丝刀撬开组合仪表
面罩的6个卡扣,即可
拆下组合仪表面罩。
卡
扣安装位置如右图所
示。
10.用十字螺丝刀拆下
组合仪表的3个自攻螺
钉,断开组合仪表线束
插接件,即可拆下组合
仪表。
组合仪表线束插接件
11.用一字螺丝刀撬开仪表左上盖板的15个卡扣,即可拆下仪表左上盖板,卡扣安装位置如右图所示。
12.用一字螺丝刀撬开仪表右上盖板的15个卡扣,即可拆下仪表右上盖板,卡扣安装位置如右图所示。
13.用一字螺丝刀在图示位置分别撬开副仪表左、右两侧装饰条的2个卡扣,即可拆下副仪表板左、右两侧装饰条,卡扣安装位置如右图所示。
点烟器照明灯线束插接件
14.拧下换档杆手球,用一字螺丝刀撬开变速杆装饰罩面板的6个卡扣,断开点烟器照明灯的线束插接件,即可拆下变速杆装饰罩面板总成,卡扣安装位置如右图所示。
15.用手在图示位置分离空调控制面板的4个卡扣,断开空调控制器线束插接件,即可拆下空调控制面板总成,卡扣安装位置如右图所示。
空调控制器线束插接件
16.用10#内六角套筒拆下固定CD机的下部两个固定螺栓,再用十字螺线刀拆下固定CD机的上部两个螺钉,断开CD机线束插接件,即可拆下CD机。
CD机线束插接件
17.用十字螺丝刀拆下仪表板中部饰框的4个固定螺钉,再用一字螺丝刀撬开仪表板中部饰框的卡扣,即可仪表板中部饰框,卡扣安装位置如右图所示。
18.用10#内六角套筒拆下杂物箱固定螺栓,先推右侧壁,再推左侧壁,松开杂物物箱挡块,向后拉出杂物箱本体。
19.用十字螺丝刀拆下发动机罩拉线扣手的两个自攻螺钉,用一字螺丝刀撬开仪表板左下护板的6个卡扣,断开脚窝灯的线束插接件,即可拆下仪表板左下护板。
脚窝灯线束插接件
20.用十字螺丝刀拆下组
合开关面罩的2个自攻螺
钉,分离组合开关上、下
面罩的卡接,即可拆下组
合开关上、下面罩。
21.分离仪表板本体的卡
接,即可拆下仪表板本
体。
组合开关上面罩组合开关下面罩
三、内后视镜的拆卸
用带有防护胶条的一字螺
丝刀撬开RLS外罩的粘
接,用手用力向上拆下内
后视镜的卡接,卡接状态如图所示。
四、前、后侧面车门内饰板的拆卸
1.用带有防护胶条的一字
螺丝刀在图中所示位置撬
开外后视镜三角板的1个
卡扣,即可拆下外后视镜
三角护板,卡扣及卡爪位
置如右图所示。
2.用带有防护胶条的一字螺丝刀撬开内扣手螺栓装饰盖,再用十字螺丝刀拆下门内扣手螺钉,即可拆下门内扣手。
3.用带有防护胶条的一字螺丝刀撬开前内拉手盖板堵盖,再用M6套筒拆下M6的六角法兰面螺栓。
4.在图中箭头所示位置用一字螺丝刀撬开前侧面车门内饰板的卡扣,断开升降器开关及高音扬声器线束插接件,即可拆下前侧面车门内饰板。
前侧面车门内饰板后侧面车门内饰板
5.后侧面车门内饰板的拆卸方法与前侧面车门内饰板相同,前、后侧面车门内饰板卡扣位置如上图所示。
课程重点回顾
一.仪表板的拆卸
二.内后视镜的拆卸
三.前后、侧面车门内饰板的拆卸。
