电力电子技术课件 03 晶闸管

过程快，承受di/dt能力强 。
电力电子技术
第1章：
电力电子器件
⑵ GTO的动态特性
iG
开通过程：与普通晶闸管相同 关断过程：与普通晶闸管有所不同 储存时间 t s ，使等效晶体退出饱 和 。 下降时间 t f ，
O t
尾部时间 t —残存载流子复
t
iA IA 90%合。
10%IA 0
电力电子器件
③最大可关断阳极电流 I A T O ——GTO额定电流。 ④ 电流关断增益off ——最大可关断阳极电流与门极负脉冲电 流最大值IGM 之比称为电流关断增益。
o ff
I ATO I GM
off一般很小，只有5左右，这是GTO的一个主要缺点。
1000A的GTO关断时门极负脉冲电流峰值要200A 。 电力电子技术
A 强 G K O U AK 光强度 弱
a)
b)
因此目前在高压大功率 的场合。
图1-10 光控晶闸管的电气 图形符号和伏安特性
a) 电气图形符号 b) 伏安特性
电力电子技术
第1章：
电力电子器件
1.6
典型全控型器件
1.6.0 引言
门极可关断晶闸管——在晶闸管问世后不久出现。
20世纪80年代以来，电力电子技术进入了一个崭新时 代。
第1章：
电力电子器件
1.6.2
术语用法：
电力晶体管
电力晶体管（Giant Transistor——GTR，直译为 巨型晶体管） 。
耐 高 电 压 、 大 电 流 的 双 极 结 型 晶 体 管 （ Bipolar Junction Transistor——BJT），英文有时候也称 为Power BJT。 应用:

P2
N2
K
A
IA
PNP
V1
G IG
Ic1
Ic2
R
NPN V2
S EG
IK
EA
K
a)
b)
晶闸管的双晶体管模型及其工作原理
由P1N1P2和N1P2N2构成的两个晶体管V1、V2分别具有共基极电流增益α1 和α2 。
α1+α2=1是器件临界导通的条件。
电力电子器件(3)
GTO能够通过门极关断的原因是其与普通晶闸管有如下区别：
GTO导通后，可通过在门极施加负的脉冲电流使其关断。
2. GTO的主要参数
2.4 晶体管
2.4.1 电力晶体管
1. GTR的结构与工作原理（在电力电子电路中GTR工作在开关状态）
2. GTR的基本特性
3. GTR的主要参数
重点：GTO的工作原理，主要参数
难点：GTO与SCR的区别
饱和区
Ic 放大区
ib3 ib2
ib1 ib1<ib2<ib3
截止区 O
Uce 共发射极接法时GTR的输出特性
电力电子器件(3)
3. GTR的主要参数 前已述及电流放大倍数β、集射极间漏电流Iceo等,此外还有：
电压定额
最高工作电压 GTR上电压超过规定值时会发生击穿。 击穿电压不仅和晶体管本身特性有关，还与外电路接法有关。
BUcbo> BUcex> BUces> BUcer> BUceo。 实际使用时，最高工作电压要比BUceo低得多。
电力电子器件(3)
电流定额 集电极最大允许电流IcM
通常规定为直流电流增益hFE下降到规定值的1/2～1/3时所对应的Ic 。 实际使用时要留有裕量，只能用到IcM的一半或稍多一点。

实验报告撰写与答辩
讲解实验报告的撰写要求和答辩技巧 ，提高学生的综合素质和能力。
36
08
电力电子技术应用案例
2024/3/26
37
新能源发电系统中电力电子技术应用
光伏发电系统
最大功率点跟踪（MPPT ）技术、逆变器并网技术 、孤岛检测与保护技术等 。
2024/3/26
风力发电系统
变桨距控制技术、变速恒 频技术、直驱式永磁风力 发电技术等。
2024/3/26
13
可控整流电路分析与应用
可控整流电路原理
可控整流电路通过控制触发角α的大小，实现对输出电压的调 节。
2024/3/26
可控整流电路应用
可控整流电路广泛应用于直流调速、电力拖动、电解、电镀 等领域。
14
滤波电路原理与设计方法
滤波电路原理
滤波电路是利用电容、电感等元件对交流电的频率特性进行滤波，从而得到平 滑的直流电的电路。
高性能器件选择
选用高性能的功率器件和驱动电路，提高电路的工作频率和可靠性。例如，选用低导通电阻和低栅极电荷的 MOSFET可以降低电路的导通损耗和开关损耗；选用高耐压和高电流的IGBT可以提高电路的带负载能力等 。
系统优化与热设计
对系统进行全面的优化和热设计，确保电路在高负载、高温等恶劣环境下仍能稳定可靠地工作。例如，采用 合理的散热结构和风扇控制策略可以降低电路的工作温度；采用模块化设计可以提高电路的维修性和可扩展 性等。
2024/3/26
功率场效应晶体管（Power MOSFE…
阐述Power MOSFET和IGBT的结构、特点以及在电力电子电路中的 广泛应用。
11
03
整流与滤波技术
2024/3/26

15

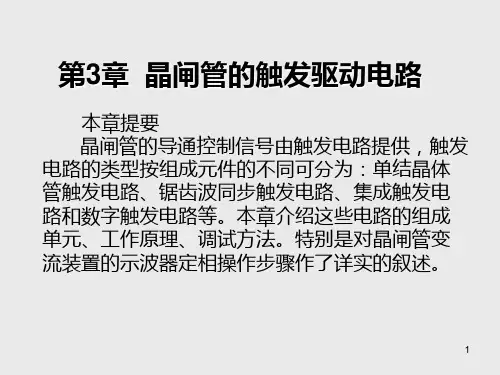

3.3.1 锯齿波形成和脉冲移相控制环节 锯齿波同步触发电路的移相原理，是将锯齿波 电压与直流控制电压 UC叠加，使锯齿波可以垂直 上下移动，锯齿波形斜面对应的电压值能控制形成 脉冲的晶体管开通时刻，即改变对应控制角 α的大 小。
16
3.3.2 脉冲形成、整形和放大输出环节 当锯齿波电压ue3与控制电压Uc、偏置电压Ub 叠加在V4管基极进行并联叠加的电压ub4<0.7V时， V4管截止，电源分别经及R13与R14向V6管与V5管供 给足够大的基极电流，使V6，V5管饱和导通。
8
3.2 单结晶体管触发电路 单结晶体管（Unijuncting Transistor）的结构 及图形符号、等效电路如图3.3所示。单结晶体管 是在一块高电阻率的N型硅片两端，用欧姆接触方 式引出第一基极b1和第二基极b2，b1和b2之间的 电阻为N硅片的体电阻，约为3～12kΩ，在硅片靠 近b2极渗入P型杂质，形成PN结，由P区引出发射 极 e。
6
3.1.3 移相触发器的主要技术指标 （1）同步信号波形 同步信号有正弦波，方波和锯齿波，三者各有 特点，但集成模拟触发器多用锯齿波；数字式触发 器同步信号多用方波。 （2）同步信号幅值 同步信号的幅值随所应用触发器外接元件的不 同而有差别，一般为 6 ～ 30 V。 （3）移相范围 移相范围指当移相控制电压 UC，从零至最大 变化时，输出触发脉冲对于同步信号相位的变化量 。
7
（4）脉冲幅值 脉冲幅值一般指电压幅值与电流幅值。当脉 冲触发器输出的脉冲电压幅值在不接晶闸管时可以 为 12 ～25 V。而电流幅值随被触发晶闸管容量的 不同有差异。 （5）脉冲宽度 为了保证触发的可靠性，触发脉冲常采用宽 脉冲、双窄脉冲，或宽脉冲列、双窄脉列。宽脉冲 宽度应大于 60°小于 120°，双窄脉冲每个脉冲 的宽度应大于 18°小于 30°。
