矿井涌水量动态曲线

当生产矿井（坑）涌水量与两个影响因素存在直线关系时，采用公式D.6预算新井矿井（坑）涌水量。
(D.6)
式中：
——新矿井（坑）预计涌水量，单位为立方米每年（m3/a）；
、 ——影响矿井（坑）涌水量的二个因素变量；
、 ——对 、 的回归系数，在多元回归中， 对某一自变量的回归系数表示当其它自变量都固定时，该自变量变化一个单位时 平均改变的数值；
——生产矿井年产煤量，单位为吨每年（t/a）
矿井单位涌水量比拟法
当矿井（坑）涌水量增长幅度与开采面积、水位降低呈直线比例的情况下：
(D.3)
式中：
——生产矿井（坑）单位涌水量，单位为立方米每吨平方米（m3/tm2）；
——生产矿井（坑）总涌水量，单位为立方米每 年（m3/a）；
——生产矿井开采面积，单位为平方米（m2）；
矿井充水含水层的收入项一般由下面几部分组成：
——大气降水渗入补给含水层的水量，单位为立方米每天（m3/d）；
——从其它地区同一含水层中流入矿区含水层的水量，单位为立方米每天（m3/d）；
——从矿区内其它含水层流入充水含水层的水量，单位为立方米每天（m3/d）；
——水位降深，单位为米m）；
——影响半径，单位为米（m）；
——承压水含水层厚度，单位为米（m）；
——动水位至底板隔水层水柱高度，单位为米（m）；
A.4
水均衡法是在查明矿床开采条件的情况下，利用直接充水含水层的补给水量和支出水量之间的关系，根据水均衡原理，获得开采地段涌水量的方法。
在直接充水含水层的补给条件和补给量易于查清的情况下，均衡法往往可以获得满意的计算结果。
、 、 用最小二乘法确定。 用公式D.7确定。
(D.7)
式中：

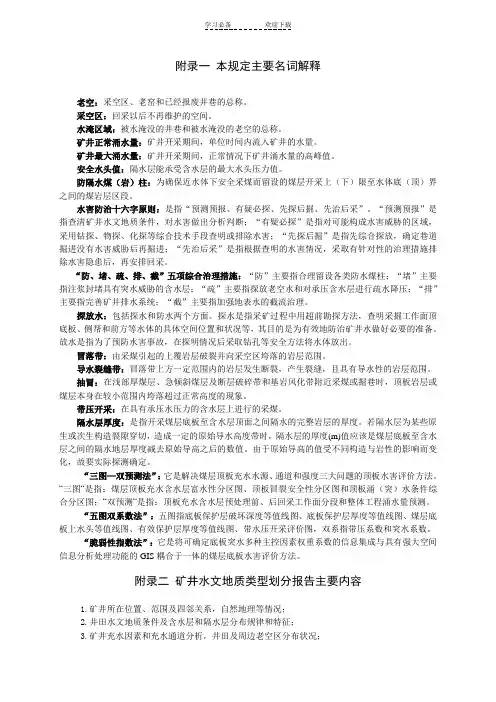

附录一本规定主要名词解释老空：采空区、老窑和已经报废井巷的总称。

采空区：回采以后不再维护的空间。

水淹区域：被水淹没的井巷和被水淹没的老空的总称。

矿井正常涌水量：矿井开采期间，单位时间内流入矿井的水量。

矿井最大涌水量：矿井开采期间，正常情况下矿井涌水量的高峰值。

安全水头值：隔水层能承受含水层的最大水头压力值。

防隔水煤（岩）柱：为确保近水体下安全采煤而留设的煤层开采上（下）限至水体底（顶）界之间的煤岩层区段。

水害防治十六字原则：是指“预测预报、有疑必探、先探后掘、先治后采”。

“预测预报”是指查清矿井水文地质条件，对水害做出分析判断；“有疑必探”是指对可能构成水害威胁的区域，采用钻探、物探、化探等综合技术手段查明或排除水害；“先探后掘”是指先综合探放，确定巷道掘进没有水害威胁后再掘进；“先治后采”是指根据查明的水害情况，采取有针对性的治理措施排除水害隐患后，再安排回采。

“防、堵、疏、排、截”五项综合治理措施：“防”主要指合理留设各类防水煤柱；“堵”主要指注浆封堵具有突水威胁的含水层；“疏”主要指探放老空水和对承压含水层进行疏水降压；“排”主要指完善矿井排水系统；“截”主要指加强地表水的截流治理。

探放水：包括探水和防水两个方面。

探水是指采矿过程中用超前勘探方法，查明采掘工作面顶底板、侧帮和前方等水体的具体空间位置和状况等，其目的是为有效地防治矿井水做好必要的准备。

放水是指为了预防水害事故，在探明情况后采取钻孔等安全方法将水体放出。

冒落带：由采煤引起的上覆岩层破裂并向采空区垮落的岩层范围。

导水裂缝带：冒落带上方一定范围内的岩层发生断裂，产生裂缝，且具有导水性的岩层范围。

抽冒：在浅部厚煤层、急倾斜煤层及断层破碎带和基岩风化带附近采煤或掘巷时，顶板岩层或煤层本身在较小范围内垮落超过正常高度的现象。

带压开采：在具有承压水压力的含水层上进行的采煤。

隔水层厚度：是指开采煤层底板至含水层顶面之间隔水的完整岩层的厚度。

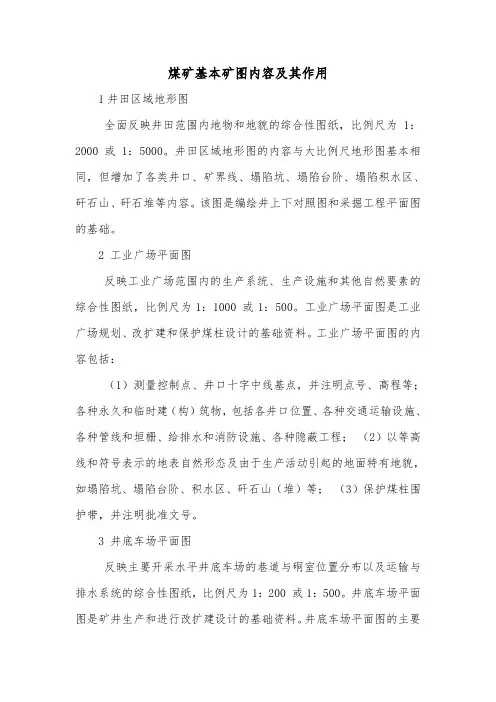

煤矿基本矿图内容及其作用1井田区域地形图全面反映井田范围内地物和地貌的综合性图纸，比例尺为1：2000 或1：5000。

井田区域地形图的内容与大比例尺地形图基本相同，但增加了各类井口、矿界线、塌陷坑、塌陷台阶、塌陷积水区、矸石山、矸石堆等内容。

该图是编绘井上下对照图和采掘工程平面图的基础。

2 工业广场平面图反映工业广场范围内的生产系统、生产设施和其他自然要素的综合性图纸，比例尺为1：1000 或1：500。

工业广场平面图是工业广场规划、改扩建和保护煤柱设计的基础资料。

工业广场平面图的内容包括：（1）测量控制点、井口十字中线基点，并注明点号、高程等；各种永久和临时建（构）筑物，包括各井口位置、各种交通运输设施、各种管线和垣栅、给排水和消防设施、各种隐蔽工程；（2）以等高线和符号表示的地表自然形态及由于生产活动引起的地面特有地貌，如塌陷坑、塌陷台阶、积水区、矸石山（堆）等；（3）保护煤柱围护带，并注明批准文号。

3 井底车场平面图反映主要开采水平井底车场的巷道与硐室位置分布以及运输与排水系统的综合性图纸，比例尺为1：200 或1：500。

井底车场平面图是矿井生产和进行改扩建设计的基础资料。

井底车场平面图的主要内容包括：（1）井底车场内各井口位置、各个硐室及所有巷道、水闸门、水闸墙和防火门的位置；轨道的坡向和坡度；曲线巷道的要素；巷道交叉和变坡点轨面（或底板）的标高；泵房的各台水泵位置，并注明排水能力、扬程和功率；水仓注明容量等；（2）永久导线点和水准点的位置；（3）附有硐室和巷道的大比例尺横断面图，图上绘出硐室和巷道的衬砌厚度和材质、轨道与排水沟的位置，并标注有关尺寸。

4 采掘工程平面图采掘工程平面图是反映开采煤层或开采分层内采掘工程活动和地质特征的综合性图纸，比例尺为1：1000 或1：2000。

采掘工程平面图的主要内容包括：（1）井田技术边界线、保护煤柱边界线及其他技术边界线，并注明名称和批准文号；（2）本煤层内的巷道以及与本煤层开采有关的邻近巷道，注明主要巷道名称和月末工作面位置，斜巷要注记倾向和倾角，巷道交叉、变坡处以及平巷每50～100m 注记轨面或底板高程；（3）标明回采区、丢煤区和注销或报损区，回采区要绘出月末工作面位置，在每个工作面的适当位置，注记平均采厚、煤层倾角、开采方法、开采年度并绘出煤层小柱状；丢煤区要注明丢煤原因和煤量；注销或报损区要注明批准文号和煤量；（4）永久导线点和水准点的位置；（5）勘探资料和标明煤层埋藏条件的资料。

为了有针对性地做好防治水工作，防止误揭地质构造、误穿老空区导致事故发生，按照《煤矿防治水规定》要求矿井必须编制矿井充水性图、矿井涌水量与各种相关因素动态曲线图、矿井综合水文地质图、矿井综合水文地质柱状图和矿井水文地质剖面图。

1）矿井充水性图矿井充水性图是综合记录井下实测水文地质资料的图纸，是分析矿井充水规律、开展水害预测及制定防治水措施的主要依据之一，也是矿井水害防治的必备图纸。

一般采用采掘工程平面图作底图进行编制，比例尺为1/2 000～1/5 000，主要内容有：（1）各种类型的出（突）水点应当统一编号，并注明出水日期、涌水量、水位（水压）、水温及涌水特征。

（2）古井、废弃井巷、采空区、老硐等的积水范围和积水量。

（3）井下防水闸门、水闸墙、放水孔、防隔水煤（岩）柱、泵房、水仓、水泵台数及能力。

（4）井下输水路线。

（5）井下涌水量观测站（点）的位置。

（6）其他。

矿井充水性图应当随采掘工程的进展定期补充填绘。

2）矿井涌水量与各种相关因素动态曲线图矿井涌水量与各种相关因素动态曲线是综合研究、反映矿井充水变化规律，预测矿井涌水趋势的图件。

各矿应当根据具体情况，选择不同的相关因素绘制下列几种关系曲线图：（1）矿井涌水量与降水量、地下水位关系曲线图。

（2）矿井涌水量与单位走向开拓长度、单位采空面积关系曲线图。

（3）矿井涌水量与地表水补给量或水位关系曲线图。

（4）矿井涌水量随开采深度变化曲线图。

3）矿井综合水文地质图矿井综合水文地质图是反映矿井水文地质条件的图纸之一，也是进行矿井防治水工作的主要参考依据。

综合水文地质图一般在井田地形地质图的基础上编制，比例尺为1/2 000～1/10 000。

主要内容有：（1）基岩含水层露头（包括岩溶）及冲积层底部含水层（流砂、砂砾、砂礓层等）的平面分布状况。

（2）地表水体，水文观测站，井、泉分布位置及陷落柱范围。

（3）水文地质钻孔及其抽水试验成果。

（4）基岩等高线（适用于隐伏煤田）。
