附录1 菜单命令
F1.1 DXP菜单命令
1. Customize…：自定义菜单的内容、快捷键和工具按钮。

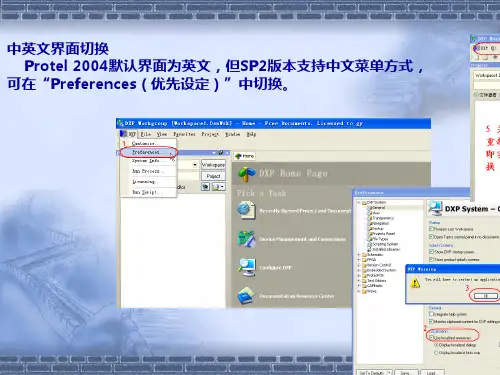

2. System Preferences…：设置Protel DXP的原始设置环境、备份路径等。
3. System Info…：EDA Service，Protel DXP可以兼容的文件。
4. Run Process…：运行某一程序。
5. Licensing…：Protel DXP的许可信息。
6. Run Script：选择并打开已有的文件。
7. Run Script Debugger：执行某文件的调试程序。
F1.2 初始菜单命令（未建立任何文件）
灰色菜单表明当前菜单不可用。
F1.2.1 File菜单
1. New：新建文件，在右边的子菜单中可以选择原理图、PCB等。
2. Open…：打开已经建立的文件。
3. Close：关闭现在打开的文件。
4. Open Project…：打开已存在的项目文件。
5. Open Design Workspace…：打开已存在的设计工作空间。
6. Save Project：保存当前项目文件。
7. Save Project As…：将当前项目文件另存为。
8. Save Design Workspace：保存当前设计工作空间。
9. Save Design Workspace As…：将当前设计工作空间另存为。
10. Save All：保存当前所有打开的文件等。
11. Recent Documents：打开右边子菜单的最近的设计文件。
12. Recent Projects：打开右边子菜单的最近的项目文件。
13. Recent Workspace：打开右边子菜单的最近的工作空间。
14. Exit：退出Protel DXP系统。
F1.2.2 View菜单
1. Toolbars：显示的工具箱。
2. Workspace Panels：显示工作空间面板。
Protel2004
汉化破解版的安装教程
第一步：你先在网上下载 4
个文件
，它们分别是 :
1.Protel_DXP_2004 原始文件
.iso(
这个文件的大小为 652MB
，你可以自己在百度中找地方下 载，但是你要注意文件大小与
652MB
相差太多的 Protel_DXP_2004
原始文件 .iso
可能是没
有的软件。此软件所占容量实在是太大了，所以本站不提供下载地址
) 2.DXP2004SP2
补丁 .exe(
这个文件的大小为
319MB) 2.DXP2004SP2
汉化补丁 .exe(
这个文件的大小为
69.6MB) 4.Protel2004
注册机 .rar
（这个文件的大小为
530KB ）
第二步：现在开始安装
Protel2004
汉化破解版软件 ，这个软件的安装顺序不要错，否则就
无法安装，请大家严格按照本站的安装说明操作。
1. 先解压
Protel_DXP_2004
原始文件 .iso
。 在生成的
setup
文件夹中有个 setup.exe
和 setup.msi,
请点击
setup.exe 文件，然后出现的英文提示，就是问你是否同意安装，我们选择
同意，同 意这个英文单词大家应该都认识吧。接下来就是不停的先择
NEXT
，直到完成。
2. 接着安装
DXP2004SP2 补丁
.exe
，这个补丁安装的过程比较长，请大家有点耐心。安装过 程中也有会的英文选项出现，这些英文也比较简单，无非就是问
你是否同意安装。
3.
这一步比较重要， 请严格按照本站的要求来操作，
你现在可以点击桌面左下角的开始菜单， 你会看到
Protel_DXP_2004
，你点击运行它。等它完全启动后，你再关闭它。
4. 接着你再安装
DXP2004SP2
汉化补丁 .exe
。这个补丁安装的过程比较短。安装过程中也有 会的英文选项出现，这些英文也就是问你是否同意安装。
5.

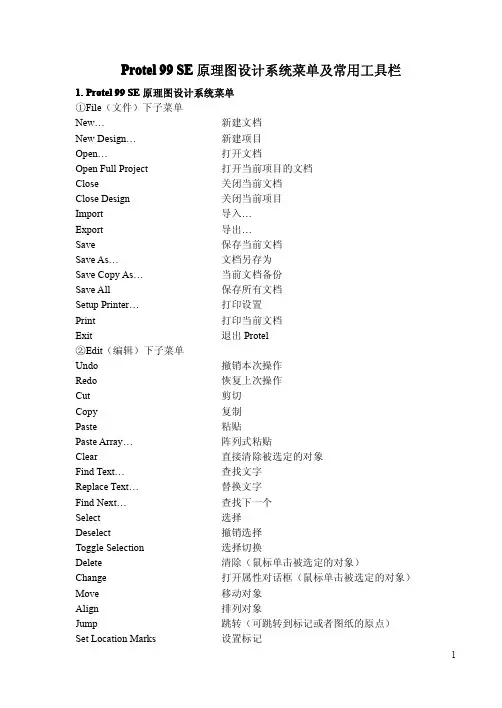

Protel99SE原理图设计系统菜单及常用工具栏1.Protel99SE原理图设计系统菜单①File（文件）下子菜单New…新建文档NewDesign…新建项目Open…打开文档OpenFullProject打开当前项目的文档Close关闭当前文档CloseDesign关闭当前项目Import导入…Export导出…Save保存当前文档SaveAs…文档另存为SaveCopyAs…当前文档备份SaveAll保存所有文档SetupPrinter…打印设置Print打印当前文档Exit退出Protel②Edit（编辑）下子菜单Undo撤销本次操作Redo恢复上次操作Cut剪切Copy复制Paste粘贴PasteArray…阵列式粘贴Clear直接清除被选定的对象FindText…查找文字ReplaceText…替换文字FindNext…查找下一个Select选择Deselect撤销选择ToggleSelection选择切换Delete清除（鼠标单击被选定的对象）Change打开属性对话框（鼠标单击被选定的对象）Move移动对象Align排列对象Jump跳转（可跳转到标记或者图纸的原点）SetLocationMarks设置标记IncrementPartNumber功能单元序号增量变化ExporttoSpread…生成更详细的元器件清单（XLS文件）③View(视图)下子菜单Fitdocument放大整个文档到窗口FitAllObjects放大所有对象到窗口Area区域放大AroundPoint放大微小区域50%50%缩放100%100%缩放200%200%缩放400%400%缩放ZoomIn放大ZoomOut缩小Pan以鼠标处为屏幕中心缩放Refresh刷新DesignManager设计管理器开关StatusBar状态栏开关CommandStatus命令栏开关ToolBars工具栏开关VisibleGrid可视栅格设置对话框开关SnapGrid捕捉栅格设置对话框开关ElectricalGrid电气栅格设置对话框开关④Place(放置)下子菜单Bus放置总线BusEntry放置总线入口Part…放置元器件Junction放置连接点PowerPort放置电源（地）Wire放置导线NetLabel放置网络标号Port放置I/O端口SheetSymbol放置图纸符号AddSheetEntry放置图纸入口Directives放置非ERC点等Annotation放置字符串TextFrame放置文本框DrawingTools绘图工具栏开关ProcessContainer放置过程容器标志⑤Design（设计）下子菜单UpdatePCB…更新到PCBBrowseLibrary…打开元器件浏览器Add/RemoveLibrary…添加、删除元器件库MakeProjectLibrary生成项目元器件库UpdatePartsInCache更新缓存中的部件Template模板CreateNetlist…创建网络表CreateSheetFromSymbol由图纸符号创建图纸CreateSymbolFromSheet由图纸创建图纸符号Options…打开文档属性对话框⑥Tools（工具）下子菜单ERC…启动电气规则检查FindComponent…查找元器件Up/DownHierarchy层次电路切换ComplexToSimple将层次电路的复杂式结构转换为简单式结构Annotate…统一修改标号BackAnotate…按文件内容对元器件标号DatabaseLinks…使用数据库内容更新原理图ProcessContainers过程容器CrossProbe原理图与PCB间交互查找SelectPCBComponents到PCB查看选定元器件Preferences…打开参数选择对话框⑦Report（报告）下子菜单SelectedPins…查看被选定的引脚BillofMaterial生成元器件清单DesignHierarchy生成层次设计表CrossReference生成交叉参考表AddPortReferences（Flat）添加端口参考AddPortReferences(Hierarchical)添加端口参考（层次设计）RemovePortReferences清除端口参考NetlistCompare…生成网络比较表2.Protel99SE原理图设计系统常用工具栏①画线工具栏如图附录1-1所示，由左至右、由上至下依此为：放置导线、放置总线、放置总线入口、放置网络标号、放置电源（地）、放置元件、放置图纸符号、放置图纸入口、放置端口、放置连接点、放置忽略ERC检查点、放置PCB布线指示。②绘图工具栏如图附录1-2所示，由左至右、由上至下依此为：画直线、多边形、圆弧、曲线，放置字符串、文本框，画矩形、圆角矩形、圆（椭圆）、饼图，放置图像，启动阵列粘贴。附录1-1画线工具栏附录1-2绘图工具栏③主工具栏如图附录1-3所示，依此为设计管理器开关、打开文档、保存文档、打印、放大、缩小、文档缩放显示在整个窗口、打开子图、原理图与PCB间交互查找、剪切、粘贴、区域选择、取消选择、移动选定对象、绘图工具栏开关、画线工具栏开关、打开仿真分析设置对话框、运行仿真、添加\删除元器件库对话框、放置元器件、功能单元序号增量变化、撤销、恢复、帮助。附录1-3主工具栏附录BProtel99SEPCB设计系统菜单①File（文件）下子菜单New…新建NewDesign…新建项目Open…打开文档Close关闭当前文档CloseDesign关闭当前项目Import…导入…Export…导出…Save保存当前文档SaveAs…文档另存为SaveCopyAs…当前文档备份SaveAll保存所有文档CAMManager…启动CAM管理器Print/Preview…打印/预览Exit退出Protel②Edit（编辑）下子菜单Undo撤销Redo恢复Cut剪切Copy复制Paste粘贴PasteSpecial…阵列式粘贴Clear删除被选定的对象Select选择Deselect取消选择QueryManager…启动查询管理器Delete清除被单击的对象Change启动对象属性对话框Move移动Origin原点操作Jump跳转ExporttoSpread生成元器件列表③View（视图）下子菜单FitDocument缩放显示整个文档FitBoard缩放显示电路板Area区域缩放AroundPoint缩放显示某点周围的区域SelectedObjects缩放显示被选定的对象ZoomIn放大ZoomOut缩小ZoomLast按照前次显示的比例显示Pan以鼠标处为屏幕中心缩放Refresh刷新Boardin3D3D显示DesignManager设计管理器开关StatusBar状态栏开关CommandStatus命令栏开关Toolbars工具栏开关Connections显示连接ToggleUnits单位制切换开关④Place（放置）下子菜单Arc(Center)放置圆弧（以圆心画）Arc(Edge)放置圆弧（以边沿画）Arc(AnyAngle)放置圆弧（以角度画）FullCircle放置圆Fill放置填充（矩形）Line放置线条或导线String放置字符串Pad放置焊盘Via放置过孔InteractiveRouting放置铜膜线（导线）Component…放置元器件（封装）Coordanate放置坐标Dimension放置尺寸线PolygonPlane…放置铺铜SplitPlane…分裂平面（需要有内层）Keepout放置布线区域Room放置元器件屋⑤Design（设计）下子菜单Rules…设置布线规则LoadNets…装载网络表Netlistmanager…启动网络表管理器UpdateSchematic…更新到原理图LayerStackManager…层管理器SplitPlanes…管理和分裂平面MechanicalLayers…启动机械层管理器Classes…启动类管理器From-ToEditor…网络管理器BrowseComponents…浏览元器件（封装）Add/RemoveLibrary…添加/删除元器件封装库MakeLibrary生成当前项目的元器件封装库ApertureLibrary…建立、调入和编辑光绘文件（Gerber）Options…文档属性设置⑥Tools（工具）下子菜单DesignRuleCheck…设计规则检查ResetErrorMarkers取消错误标记AutoPlacement自动布局InteractivePlacement人工交互布局Un-Route取消布线DensityMap生成密度图SignalIntegrity信号完整性分析Re-Annotate…重新进行编号CrossProbe在原理图和PCB间查找元器件LayerStackupLegend设置图例Convert转换Teardrops…补泪滴MiterCorners倒斜角EqualigeNetLengths利用HighSpeed/MatchedNetLengths规则进行检查OutlineSelectedObjects为被选定的对象添加轮廓线FindandSetTestpoints查找和设置测试点ClearAllTestpoints清除所有测试点Preferences…启动参数选择对话框⑦Autoroute（自动布线）下子菜单All…对全电路板自动布线Net对鼠标选择的网络进行布线Connection对鼠标选择的连接（飞线）进行布线Component对鼠标选择的元器件（封装）进行布线Area对鼠标选择的区域进行布线Setup布线参数设置Stop停止自动布线Reset复位自动布线器Pause暂停自动布线Restart重新开始自动布线SpecctraInterface与Spectra布线软件的接口⑧Report（报告）下子菜单SelectedPins…输出被选定引脚（焊盘）的列表Boardinformation…报告电路板信息DesignHierarchy生成层次设计表NetlistStatus网络状态列表SignalIntegrity信号完整性分析报告MeasureDistance距离测量报告MeasurePrimitives测量两个自由原形对象间的距离
