安规性设计课件

  • 格式：doc
  • 大小：417.00 KB
  • 文档页数：44

康佳学院培训教材

内部资料，请勿外传 - 1 -

安全性标设计课件

[讲师手册/学员手册]

康佳集团股份有限公司

康佳学院培训教材

内部资料，请勿外传 - 2 - 【前言】

家用电器的诞生，尤其是彩电、音响、多媒体产品的广泛普及，给人类带来了无穷的生活乐趣；但是，另一方面，家用电器的安全性问题将越来越引起世界各国人民的关注，直接或间接地给用户带来了人身伤害或财产损失，其中，造成人身伤害和财产损失的主要因素是触电和着火（见附录7.5,案例----电视机的起火现场像片）。

产品的安全性，是产品进入各国市场的通行证，世界各国对家电产品都有强制性的安全标准或安全认证制度，如在我国实施的3C认证、美国的UL认证、加拿大的CSA认证、欧盟各国的CE认证等，安全不合格的产品进入市场是非法的，因此，产品的安全性设计至关重要，是产品设计的一个不可缺少的组成部分，安全设计合格与否将直接导致产品开发成败。

为了让设计师对产品的安全性设计有一个基本的了解，应康佳学院的要求，特编写了本讲义，供设计师参考。

由于本公司多媒体产品主要是音视频及类似电子产品，故本讲义内容主要依据GB8898（idtIEC60065-1998）安全要求而编写，同时适当补充了UL6500有关要求。

本讲义包括附录共分七个章节，内容涵盖安全原则、基本术语和基本概念、安全防护措施和技术、安全性概要设计。

本讲义由康佳学院提出和归口；

由于本人水平有限、缺点和错误之处在所难免，欢迎各位批评、指正；

作者

2004-03-31

康佳学院培训教材

内部资料，请勿外传 - 3 - 第1章 引言

1．1安全设计原则

为了设计出安全的产品，设计师必须了解安全设计原则。

设计师不仅要考虑产品的正常工作条件，还要考虑可能的故障条件以及其随之而引起故障，可预见的误用以及诸如温度、海拔、污染、湿度、电网电源的过电压等外界影响，对于信息产品，还要考虑网络的过电压的影响。

确定设计方案时，应遵守以下的优先次序和安全技术措施：

——首先应尽可能采用直接安全技术，规定能消除、减小危险或对危险进行防护的设计原则；

——其次是应采用间接安全技术，使用独立于设备的保护措施，如人身防护；

——最后一招才选用提示性安全技术措施，即如果上述方案和其它的措施均不切实可行，那么应对残留的危险采取标识和说明的措施。

设计时，需要考虑两类人员的安全，一类是使用或操作人员；另一类是维修人员。应对维修人员就意外危险进行防护，如用标牌或警告说明提醒维修人员有残余的危险。

潜在危险的信息可以根据其造成危害的可能性和严重程度在产品上标示或随同在产品上标示或随产品一起提供，以使维修人员得到。

用户使用信息主要在于避免误用和可能造成危险的状况，如错误连接电源。

安全保护要求应假定使用人员未经过识别危险的培训，但不会故意制造危险而提出的，通常应限制使用人员接触危险零部件。

对移动式产品（小于18Kg），由于其电源线可能会承受额外的应力，从而导致保护接地线断裂，故会增加电击危险，设计时应适当增加危险系数。

1．2安全措施“度”的原则

安全问题"人命关天"，理论上应是越安全越好，但任何事物都有个"度"的问题，安全也不例外。任何与安全相关的措施都应该有冗余的，但这个冗余止于'用1备1'的程度。这二个"1"可以是同类型的，也可以是不同类型的。例如安全隔离变压器，源边连接220V的危险电压，付边提供一般电子电路使用的ELV电压，中间靠一层绝缘将其隔开，这层绝缘至少应能抗得住2倍工作电压+1000V交流电压1分钟的耐压试验，称之为基本绝缘。但这还不够，他仅是实现了"

康佳学院培训教材

内部资料，请勿外传 - 4 - 用1"的目的，安全隔离变压器还需要考虑"备1"的问题。可以有二种方法实现"备1"的目标，一种是将基本绝缘加倍，使其能抗得住4倍工作电压+2000V交流电压1分钟。所谓加强绝缘，这种方法"用1"和"备1"是同类型的。另一种方法是在原、次级之间加导电屏蔽层，并将屏蔽层接地。当原、次级之间击穿时，原级的危险电压是先与屏蔽层击穿形成短路，使过流保护器件动作，切断电源，起到保护作用。这种方法"用1"和"备1"是不同类型的，只有实现了上二种措施中的一种，付边电子电路中的ELV电压，才有可能提升为SELV（安全极低电压）。又如为提供安全屏挡设置的护板，护栏上必须要粘贴警示标志，这也是安全冗余的体现。

同样，安全措施的度也体现在时间上。所谓的'单故障条件'是指在任何单故障条件下，设备可能会发生功能下降或损坏，但不能发生危险。这是基于"不同原因的故障在同一时间发生的机率总是很小的"为出发点的。

1．3安全设计目的

安全设计的目的在于减少由于下列各种危险造成伤害或危害的可能性，避免造成人身伤害或财产损失。

——触电；

——过高温度；

——辐射；

——爆炸；

——机械危险；

——着火。

1．3危险及其起因

1．3．1触电危险

触电又称电击，是电流通过人体或动物体而引起的病理或生理效应；对可触及的零部件，一般应提供双重保护以避免故障引起的触电，这样单一故障和任何由此引起的故障都不会产生危险。

触电是由于电流通过人体而造成的，大约0.5mA的电流就能在健康的人体内产生反应，而且这种不知不觉的的反应可能会导致间接的伤害；再大一些的电流，就会产生直接的影响，例如烧伤或心室的纤维性颤动。

人体和动物体接触了带体能否造成伤害主要取决于电流通过人体的效应，其引起的的生理反应取决于电流值的大小和持续时间及其通过人体的路径和人体对电流呈现的阻抗特性。电流值取决于施加压力的电压以及电源的阻抗和人体的阻抗。人体的阻抗依次取决于接触区域的湿度及

康佳学院培训教材

内部资料，请勿外传 - 5 - 施加的电压和频率。

——安全电压

试验表明，在干燥的条件下，相当于一只手的接触面积上，峰值电压高达42.4V或直流60V的稳态电压,一般不认为是危险（摆脱电流30mA，人体电阻约1.7K, 电工书上安全电压为50V）。但是,对使用时必须接触的或用手操作的裸露零部件，则应使其处于地电位，或者对其采取适当的隔离。

——电流限值

安全标准中的电流限值是依据人对电流的感觉阈值（电流从左手到双脚），即人身所能觉察的流过人体的最小电流值确定的，这个感觉阈值取决于人体与电极的接触面积，接触状态（干燥、潮湿、压力、温度等因素），一般感觉阈值为0.5mA。

——安全电流

人体能够摆脱握在手中的电极的最大电流值，约等于10mA，又叫摆脱电流阈值；

它取决于接触面积、电极形状和大小，人的各自生理特点等因素。

——人体阻抗

研究表明，当通过人体的电流路径确定后，触电危险主要取决于电流的大小和持续时间。

IEC479根据对尸体以及部分人体的测试，分析、验证得出：人体阻抗主要取决于电流通过人体的路径、接触电压、电流持续时间、频率、皮肤潮湿程度、接触面积、施加压力、温度等因素。

人体初始电阻值主要取决于电流路径。接触表面积对其电阻值的影响较小,当接触面积较大

康佳学院培训教材

内部资料，请勿外传 - 6 - 时，手到手或手到脚路径的5%分布的体初始电阻值可视为500Ω。IEC标准规定人体阻抗网络为：

——触电起因一般了解

1）接触正常情况下带危险电压的零部件；

2）正常情况下带危险电压的零部件和可触及的导电零部件之间的绝缘被击穿；

3） 正常情况下带危险电压的零部件与带非危险电压的电路之间的绝缘被击穿，从而使可触及的零部件和端子带上危险电压。

4） 从带危险电压的零部件流过人体的接触电流（如RFI滤波元件）。

1．3．2过高温度危险

——接触烫热的可触及零部件引起的灼伤；

——绝缘等级下降或安全元器件的绝缘性能降低而触电；

——内部高温引起的机械不稳定性。

过高的温升不仅直接影响使用者的安全，而且还会影响产品其他安全性能，如造成局部自燃，或释放可燃气体造成火灾；高温还可使绝缘材料性能下降，或使塑料软化造成短路、电击；高温还可使带电元件、支承件或保护件变形，改变安全间隙引发短路或电击的危险。因此， 产品在正常或故障条件下工作时应当能够防止由于局部高温过热而造成人体烫伤，并能防止 起火和触电。因此，要求产品进行合理的热设计。

1．3．3辐射危险

——电离辐射；

——激光辐射（I类是安全的，II类经上要有防护，不能接触）。

合集下载

安规工作票学习心得

安规工作票学习心得

1 14 竭诚为您提供优质文档/双击可除

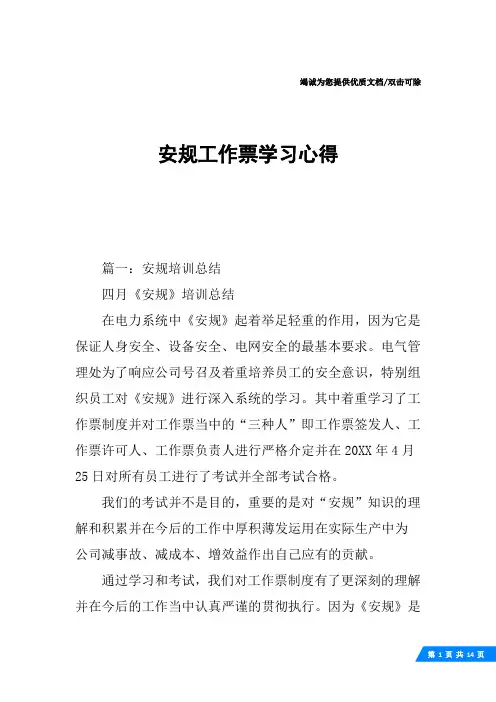

安规工作票学习心得

篇一：安规培训总结

四月《安规》培训总结

在电力系统中《安规》起着举足轻重的作用，因为它是保证人身安全、设备安全、电网安全的最基本要求。电气管理处为了响应公司号召及着重培养员工的安全意识，特别组织员工对《安规》进行深入系统的学习。其中着重学习了工作票制度并对工作票当中的“三种人”即工作票签发人、工作票许可人、工作票负责人进行严格介定并在20XX年4月25日对所有员工进行了考试并全部考试合格。

我们的考试并不是目的，重要的是对“安规”知识的理解和积累并在今后的工作中厚积薄发运用在实际生产中为公司减事故、减成本、增效益作出自己应有的贡献。

通过学习和考试，我们对工作票制度有了更深刻的理解并在今后的工作当中认真严谨的贯彻执行。因为《安规》是

2 14 前辈们血与泪的启示。

我们电气管理处要求所有员工不畏艰苦、团结协作、勇于创新。安全生产责任制层层到人，把《安规》转化成制度，使所有人认真执行。

我们的企业正在建设当中，每个人奉献一滴“水”，最终我们的企业汇成汪洋“大海”载着我们乘风破浪勇往直前！

篇二：学习安规心得体会

篇一：安规学习心得体会docx

安规

学习心得体会

以前心想自己又不

处于生产一线，跟自己基本上无关

从学习安规中，我

深深地体会到安规从点点滴滴的细节中，都在告诫我们，安全生产就要关注细节，从小事做

起，在电力生产过程中，许多安全生产事故，只要我们遵章守规、只要我们坚决的按安规规

程执行，事故都是可以避免的，都是可以杜绝的。事故的苗头，往往都是个别员工不注意细

节，未把安规放心头，不把小事当回事。这就是习惯性违章的源头，有些细小的违章看上去

不那么重要，但工作中却蕴藏着巨大的安全隐患。所以

3 14 我们要开展一项工作时，要清楚的了

安规课件

安规课件

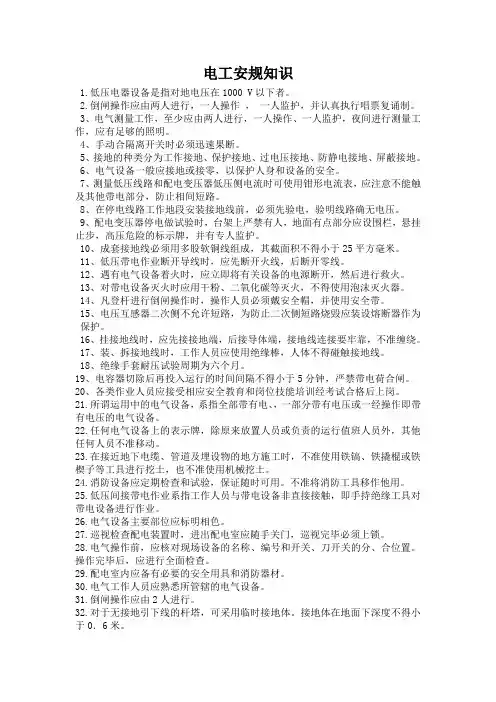

电工安规知识

1.低压电器设备是指对地电压在1000 V以下者。

2.倒闸操作应由两人进行，一人操作 ， 一人监护，并认真执行唱票复诵制。

3、电气测量工作，至少应由两人进行，一人操作、一人监护，夜间进行测量工作，应有足够的照明。

4、手动合隔离开关时必须迅速果断。

5、接地的种类分为工作接地、保护接地、过电压接地、防静电接地、屏蔽接地。

6、电气设备一般应接地或接零，以保护人身和设备的安全。

7、测量低压线路和配电变压器低压侧电流时可使用钳形电流表，应注意不能触及其他带电部分，防止相间短路。

8、在停电线路工作地段安装接地线前，必须先验电，验明线路确无电压。

9、配电变压器停电做试验时，台架上严禁有人，地面有点部分应设围栏，悬挂止步，高压危险的标示牌，并有专人监护。

10、成套接地线必须用多股软铜线组成，其截面积不得小于25平方毫米。

11、低压带电作业断开导线时，应先断开火线，后断开零线。

12、遇有电气设备着火时，应立即将有关设备的电源断开，然后进行救火。

13、对带电设备灭火时应用干粉、二氧化碳等灭火，不得使用泡沫灭火器。

14、凡登杆进行倒闸操作时，操作人员必须戴安全帽，并使用安全带。

15、电压互感器二次侧不允许短路，为防止二次侧短路烧毁应装设熔断器作为保护。

16、挂接地线时，应先接接地端，后接导体端，接地线连接要牢靠，不准缠绕。17、装、拆接地线时，工作人员应使用绝缘棒，人体不得碰触接地线。

18、绝缘手套耐压试验周期为六个月。

19、电容器切除后再投入运行的时间间隔不得小于5分钟，严禁带电荷合闸。

20、各类作业人员应接受相应安全教育和岗位技能培训经考试合格后上岗。

21.所谓运用中的电气设备，系指全部带有电、，一部分带有电压或一经操作即带有电压的电气设备。

22.任何电气设备上的表示牌，除原来放置人员或负责的运行值班人员外，其他任何人员不准移动。

23.在接近地下电缆、管道及埋设物的地方施工时，不准使用铁镐、铁撬棍或铁楔子等工具进行挖土，也不准使用机械挖土。

安规试卷含答案课件

安规试卷含答案课件

1 《电业安全工作规程》试卷 答案

日期： 年 月 日 班组 姓名 成绩

一、 填空 （每空1分）

1、工作许可人（值班员）在完成施工现场的安全措施后，还应会同工作负责人到现场再次检查所做的安全措施，对具体的设备指明实际的隔离措施，证明检修设备确无电压。

2、紧急救护的基本原则是在现场采取积极措施，保护伤员的生命，减轻伤情，减少痛苦，并根据伤情需要，迅速与医疗急救中心（医疗部门）联系救治。

3、经本单位批准允许单独巡视高压设备的人员巡视高压设备时，不得进行其他工作，不得移开或越过遮栏。

4、低压带电作业应设专人监护。

5、雷电时，禁止在室外变电所或室内的架空引入线上进行检修和试验。

6、触电急救应分秒必争，一经明确心跳、呼吸停止的，立即就地迅速用心肺复苏法进行抢救，并坚持不断地进行，同时及早与医疗急救中心（医疗部门联系），争取医务人员接替救治。

7、线路的停、送电均应按照值班调度员或线路工作许可人的指令执行。禁止约时停、送电。

8、工作许可手续完成后，工作负责人、专责监护人应向工作班成员交待工作内容、人员分工、带电部位和现场安全措施，进行危险点告知，并履行确认手续，工作班方可开始工作。 2 9、如果触电地点附近有电源开关或电源插座，可立即拉开开关或拔出插头，断开电源。但应注意到拉线开关或墙壁开关等只控制一根线的开关，有可能因安装问题只能切断零线而没有断开电源的火线。

10、工作许可人对工作票所列内容即使发生很小疑问，也应向工作票签发人询问清楚，必要时应要求作详细补充。

11、同一变电站的操作票应事先连续编号，计算机生成的操作票应在正式出票前连续编号。操作票按编号顺序使用。

12、设备检修后合闸送电前，检查送电范围内接地刀闸 (装置) 已拉开，接地线已拆除。

13、制定《电业安全工作规程》的目的是为加强电力生产现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合电力生产的实际，制定本规程。

2016年新版配电安规38道问答题课件

2016年新版配电安规38道问答题课件

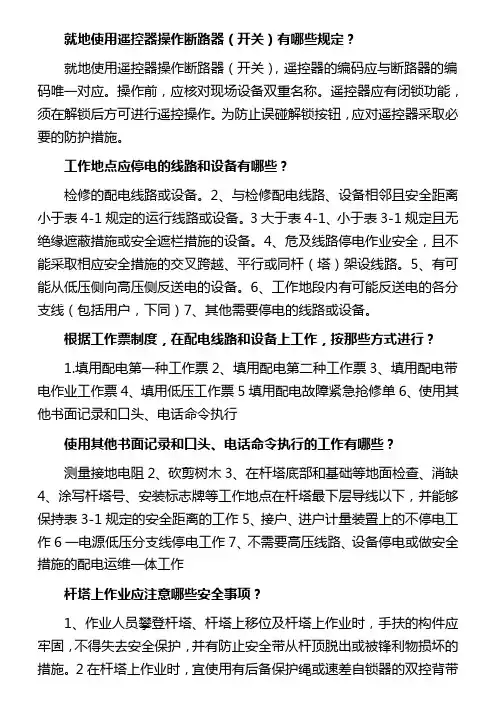

就地使用遥控器操作断路器（开关）有哪些规定？
