悬挑式钢管脚手架施工方案(修改后)

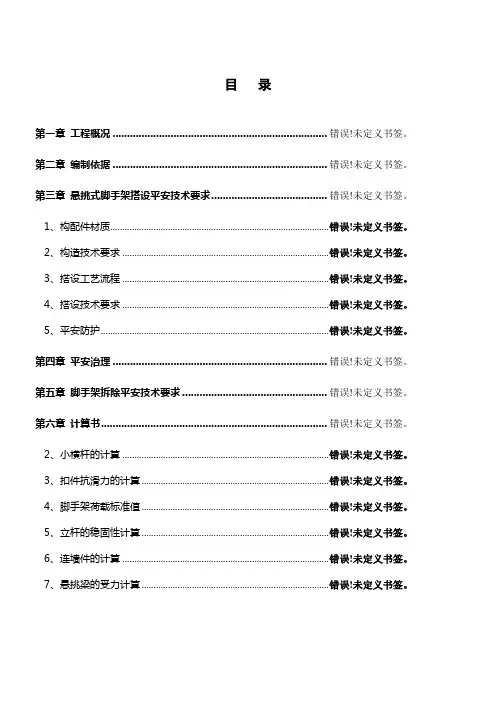

目 录

第一章 工程概况 ...................................................................................................................... 1

第二章 编制依据 ...................................................................................................................... 1

第三章 悬挑式脚手架搭设安全技术要求 .............................................................................. 1

1、构配件材质 ...................................................................................................................... 1

2、构造技术要求 .................................................................................................................. 2

3、搭设工艺流程 .................................................................................................................. 3

4、搭设技术要求 .................................................................................................................. 4

5、安全防护 .......................................................................................................................... 5

第四章 安全管理 ...................................................................................................................... 5

第五章 脚手架拆除安全技术要求 .......................................................................................... 6

第六章 计算书 .......................................................................................................................... 8

2、小横杆的计算 ................................................................................................................ 10

3、扣件抗滑力的计算 ........................................................................................................ 11

4、脚手架荷载标准值 ........................................................................................................ 12

5、立杆的稳定性计算 ........................................................................................................ 13

6、连墙件的计算 ................................................................................................................ 15

7、悬挑梁的受力计算 ........................................................................................................ 15

8、悬挑梁的整体稳定性计算 ............................................................................................ 17

9、锚固段与楼板连接的计算 ............................................................................................ 17

第七章 附图 ............................................................................................................................ 18 第一章 工程概况

本工程位于平凉市崆峒区定北路以西，由二个单位工程构成，总建筑面积18100.28㎡。建筑总高度79.80m，地下一层，地上25层，全现浇剪力墙结构。其中地下室至结构2层采用双排落地脚手架，地上2层开始安装悬挑外架，五层一挑，共7（8）次至顶层。

第二章 编制依据

1、建设工程安全生产管理规范国务院令第393号

2、建筑结构荷载规范 GB50009-2001

3、建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-2011

4、建筑施工安全检查标准 JGJ 59-99

5、建筑施工高处作业安全技术规范 JGJ 80-91

6、《建筑施工手册》（第4 版）

7、本工程施工图纸

8、公司有关要求

第三章 悬挑式脚手架搭设安全技术要求

1、构配件材质

1.1 悬挑型钢

质量符合国家标准要求，钢号：Q235；

禁止使用锈蚀、弯曲变形、裂纹缺损、废料拼接、无出厂合格证的产品材料。

1.2 锚固圆钢

质量符合国家标准《钢筋混凝土用钢筋》（GB1499），钢号HPB235；

禁止使用螺纹钢材料；

禁止使用有严重锈蚀、有裂纹、废料拼接、无出场合格证的产品材料。

1.3 钢管 脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定；

规格：外径48mm，壁厚不小于3.2mm，表面涂黄漆；禁止使用严重锈蚀、弯曲变形、有裂缝、无出场合格证和成产许可证或无检测证明合格的管材；

立杆两断面切口须平直，严禁有斜口、毛口、卷口等现象。

1.4 扣件

符合国家标准《钢管脚手架扣件》（GB15831）；

禁止使用脆裂、变形、滑丝、无出厂合格证或无检测合格证明的扣件；

螺栓拧紧扭力矩达65N·m时不得发生破坏；

新旧扣件均应进行防锈处理。

1.5 脚手板笆

竹笆整齐完好，不使用枯脆、破损、散边的竹片底笆；

木脚手板每块厚度不小于5cm，宽度不小于20cm，每块质量不大于30kg。

1.6 密目网

网质符合GB16909-97标准；

网格密度不小于2000目（100cm2）。每张网上均应有出厂“合格证”和“安鉴”标志。

禁止采购和使用无生产许可证、无出厂合格证、无检测合格报告的三无劣质密目网。

禁止使用破损或有砼浆污染的密目网。

2、构造技术要求

2.1 悬挑钢结构

悬挑水平钢梁采用悬臂式结构；

在转角处等不能设置悬挑钢梁的部位，用型钢分别设置内外两道水平连系梁，将挑梁用钢丝绳拉结与上层墙体结构。

2.2 构造尺寸

钢梁采用18号工字钢，间距la=1.5m（与脚手架纵距相同），转角处为1.0m；悬挑长度l悬=1.5m，挠度≯2l悬/400；建筑物楼板内锚固长度l锚=1.5m，水平连系梁用10号槽钢。

2.3 锚固方法

在现浇楼板中预埋二道16钢筋环进行锚固。

2.4 卸荷措施

在转角部位或需要加强拉结的部位采用钢丝绳拉接到上一层主体结构上，钢丝绳水平角不得小于45°。

2.5搭设参数

搭设高度H=15m(不大于6层，20米)，立杆纵距al=1.5m，横距bl=0.7m，内立杆距外墙面35cm。步距h=1.5m。采用2步2跨拉结，竖向间距3.6m，水平间距3.0m，刚性连墙件。

3、搭设工艺流程

安放锚固预埋件→安放钢挑梁及固定→竖立杆→小横杆（扫地杆）→大横杆（扫地杆）→拉结→搁栅杆→剪刀撑→铺脚手笆→踢脚板→挂密目网→底部封闭→内隔离

3.1 根据脚手架挑梁布置图在楼板模板上标识出预埋件安放位置，在楼板钢筋内按节点图位置安放已预制好的钢筋环。

3.2待楼板混凝土浇筑凝固后，安放悬挑钢梁（挑梁不得支承在悬挑构件上）。挑梁安装后，挑梁下部与板梁之间要座平顶紧，挑梁与锚环之间用木楔打紧。

3.3 按设计立杆位置采用4m和6m的杆件，竖立立杆。立杆的选用必须里外交错，纵向交错。竖杆必须集体配合，按外立杆→里立杆→小横杆→大横杆的搭设顺序，依次进行。大横杆的架设必须留出与另一立面交合的长度。

3.4搭架体设过程中,应随时按规定校正步距、纵距和立杆垂直度。为保证架体稳定，水平杆件与垂直杆件的连接必须是直角扣件。扣件螺栓的拧紧程度一般控制在40-65N·m。

3.5 当二步架搭设完成以后及时安装固定剪刀撑。在架设剪刀撑中，及时校正立杆的纵向垂直度，剪刀撑接触的立杆，必须逢点必扣，且不宜与大横杆连接。在进行拉结点架设中，应校正脚手架的横向垂直，使立杆在360度角中保持垂直，即轴心垂直。
