正齿轮传动闸阀

闸阀型号通常应表示出闸阀类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素，闸阀型号的标准化对阀门的设计、选用、销售提供了方便。当今闸阀的类型、标准和材料越来越多，闸阀的型号编制也愈来愈复杂。

闸阀按国家标准分：国标，美标，日标，德标，俄标，英标等多个标准系列；按法兰尺寸分：新国标，老国标，化工部，机械部，石化部；按压力分：10C、16C、25C、40C、64C、100C、160C、150LB、300LB、600LB、10K、20K、30K；

1 闸阀型号编制方法标准

闸阀型号编制方法采用推荐性国家标准《GB/T 32808-2016 阀门 型号编制方法》

2 闸阀型号编制方法

闸阀型号由 7 个单元组成，分别是阀门类型、驱动方式、连接形式、结构型式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料。其型号表示方法如下：

Ⅰ（1单元）Ⅱ（2单元）Ⅲ（3单元）Ⅳ（4单元）Ⅴ（5单元） — Ⅵ（6单元）Ⅶ（7单元）

Ⅰ（1单元）：阀门类型代号

Ⅱ（2单元）：驱动方式代号

Ⅲ（3单元）：连接形式代号

Ⅳ（4单元）：结构型式代号

Ⅴ（5单元）：阀座密封面材料或衬里材料代号

Ⅵ（6单元）：公称压力代号或工作温度下的工作压力代号

Ⅶ（7单元）：阀体材料代号

3 闸阀型号代号表示方法

（1） 阀门类型代号：闸阀代号用 Z 来表示

（2）闸阀驱动方式代号

驱动方式 代号 驱动方式 代号

电磁动 0 锥齿轮 5

电磁-液动 1 气动 6

电-液动 2 液动 7

蜗杆 3 气-液动 8

正齿轮 4 电动 9

注：

1、代号1、代号2、代号8是用在闸阀启闭时，需有两种动力源同时对闸阀进行操作

2、手轮直接连接阀杆操作结构型式的闸阀，本代号省略，不表示。

3、对于气动或液动机构操作的闸阀：常开式用 6K、7K 表示；常闭式用 6B、7B 表示。

4、防爆电动装置的闸阀用 9B 表示。

- 1 - 目录

一、 闸 阀

1. Z11H、Z11Y型PN25~PN160钢制内螺纹楔式闸阀………………………………………...34

2. DZ11H、DZ11Y型150（Lb）~800（Lb）锻钢低温闸阀……………………………………….35

3. Z11H、Z11Y型800（Lb）钢制内螺纹楔式闸阀……………………………………………...36

4. Z11H、Z11Y型150（Lb）~900（Lb）内螺纹楔式钢制闸阀…………………………………..37

5. Z11H、Z11Y型1500（Lb）、2500（Lb）内螺纹楔式锻钢闸阀………………………………...39

6. Z11H、Z11Y型900（Lb）~2500（Lb）内螺纹自密封楔式锻钢闸阀…………………………40

7. Z15T—10、Z15W—10型铁制内螺纹暗杆楔式闸阀……………………………………….41

8. FDZ15T、FDZ15W型PN10、Pn16内螺纹联接闸阀………………………………………42

9. Z15W—16R、Z15W—16P型不锈钢闸阀…………………………………………………...43

10. Z15T、Z15W型PN16暗杆楔式闸阀………………………………………………………44

11. Z15W—16T型内螺纹暗杆楔式热锻黄铜闸阀……………………………………………..45

12. ZB15W—16T型内螺纹热锻黄铜水表专用闸阀……………………………………………46

13. Z15W—20T型内螺纹联接黄铜闸阀………………………………………………………..46

14. Z15T—10（K）、Z15W—10（K）型内螺纹闸阀………………………………………………47

各种常见阀门的原理、分类及区别

在生产过程中，为了使介质的压力、流量等参数符合工艺流程的要求，需要安装

调节机 构对上述参数进行调节。调节机构的主要工作原理，是靠改变阀门阀瓣与阀瓣与

阀座间的流

通面积，达到调节上述参数的目的。属于这类阀门的统称为控制阀 一、闸阀、截止阀、蝶阀、球阀各自简述 1、 闸阀是指关闭件（闸板）沿通道轴线垂直移动的阀门，在管路上主要作为切

断介质

用，即全开或全关使用，一般不用做调节流量使用，它可以适用低温低压也可以适用高温高

压，并可根据阀门的不同材质适用不同的介质。在各类阀中，闸阀是应用最广泛

的一种。

闸阀通常使用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作

为调节 或节流使用。全开时水流直线通过，水流阻力小，宜在管径大于50mm 的管道上

采用，但水

中若有杂质落入筏座易产生磨损和漏水。 2、截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门，由于该阀的阀杆开启或

关闭 行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣行

程成正比，

也非常适用于对流量的调节。截止阀是化工生产中使用最广的一种截断类阀门，

是利用阀杆

升降带动与之相连的圆形阀盘（阀头），改变阀盘与阀座间距离达到控制阀门的起闭。 流线

式截止阀 美标式截止阀 特点：截止阀上部有手轮、阀杆，中部有 螺纹和填料涵

密封段，

小型阀门阀。

截止阀主要用于开或者关，但是备有特制形式的柱塞或特殊的套环，也可用于调节流量。

其关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径

小于等于50mm

的管道上。

闸阀和截止阀是阀门的不同型号，其阀芯结构不同，但闸阀不属于截止阀。两种阀门的

区别在于启闭件相对于阀座的移动方向不同。 闸阀的启闭件为闸板，由阀杆带动

阀板做升

降运动的阀门称为闸阀。截止阀启闭件为阀瓣，由阀杆带动，沿阀座轴线做升降

运动 3、蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种

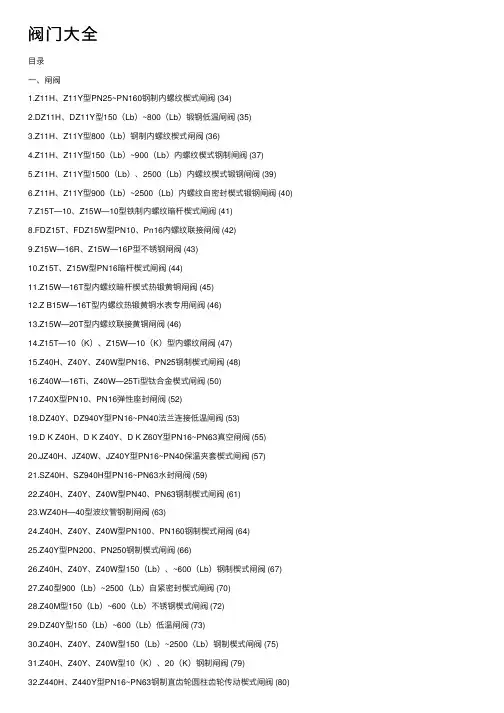

阀门⼤全

⽬录

⼀、闸阀1.Z11H、Z11Y型PN25~PN160钢制内螺纹楔式闸阀 (34)

2.DZ11H、DZ11Y型150（Lb）~800（Lb）锻钢低温闸阀 (35)

3.Z11H、Z11Y型800（Lb）钢制内螺纹楔式闸阀 (36)

4.Z11H、Z11Y型150（Lb）~900（Lb）内螺纹楔式钢制闸阀 (37)

5.Z11H、Z11Y型1500（Lb）、2500（Lb）内螺纹楔式锻钢闸阀 (39)

6.Z11H、Z11Y型900（Lb）~2500（Lb）内螺纹⾃密封楔式锻钢闸阀 (40)

7.Z15T—10、Z15W—10型铁制内螺纹暗杆楔式闸阀 (41)

8.FDZ15T、FDZ15W型PN10、Pn16内螺纹联接闸阀 (42)

9.Z15W—16R、Z15W—16P型不锈钢闸阀 (43)

10.Z15T、Z15W型PN16暗杆楔式闸阀 (44)

11.Z15W—16T型内螺纹暗杆楔式热锻黄铜闸阀 (45)

12.Z B15W—16T型内螺纹热锻黄铜⽔表专⽤闸阀 (46)

13.Z15W—20T型内螺纹联接黄铜闸阀 (46)

14.Z15T—10（K）、Z15W—10（K）型内螺纹闸阀 (47)

15.Z40H、Z40Y、Z40W型PN16、PN25钢制楔式闸阀 (48)

16.Z40W—16Ti、Z40W—25Ti型钛合⾦楔式闸阀 (50)

17.Z40X型PN10、PN16弹性座封闸阀 (52)

18.DZ40Y、DZ940Y型PN16~PN40法兰连接低温闸阀 (53)

19.D K Z40H、D K Z40Y、D K Z60Y型PN16~PN63真空闸阀 (55)

20.JZ40H、JZ40W、JZ40Y型PN16~PN40保温夹套楔式闸阀 (57)

21.SZ40H、SZ940H型PN16~PN63⽔封闸阀 (59)

22.Z40H、Z40Y、Z40W型PN40、PN63钢制楔式闸阀 (61)

23.WZ40H—40型波纹管钢制闸阀 (63)
